一个聊天系统

        聊天应用每个人都用过，但一千个人心中就有一千个聊天应用。这篇博客就来探讨一下聊天系统的设计。如何设计一个聊天系统，首先需要搞清楚，要设计一个什么样的聊天系统。

理解问题并确定设计的边界

        市面上常见的聊天系统有QQ、微信、飞书等，有的面向小学生，也有的专注于办公场景，还有的专攻游戏。

：我们需要支持哪些主要功能？

：需要支持单聊、群聊。为了简单起见，可以先只支持文本消息。群聊人数上限为200。

：应用的规模如何？

：DAU为1亿。

：聊天记录需要永久保存吗？

：forever！

首先搞清楚我们的需求，我们需要设计这样一个聊天系统，它类似简化版的QQ：

• 支持单聊与群聊，群聊人数上限500。
• 支持展示在线状态。
• 支持多设备登录。
• 支持通知推送。
• 目标日活1亿。

尝试封底估算

• 写操作：假设每个用户平均每天发10条消息，QPS = 1亿 * 10 / (24 * 60 * 60) ≈ 12w
• 读操作：一般聊天系统读写操作比例是1:1
• 存储：一天产生1亿 * 10 = 10亿条消息，假设每条消息50B，一年的存储为 10亿 * 50B * 365 ≈ 16TB

高层级的设计

        了解了需求，接下来需要考虑聊天应用的基本操作有哪些：

• 接收来自发送端的消息。
• 消息转发给接收端。
• 接收端离线时，在服务器暂存消息，直到接收端上线时再进行转发。

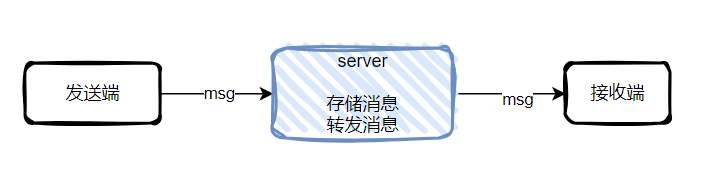

        大概像这个样子：

         对于大部分C/S应用来说，HTTP协议时久经考验的选择。HTTP1.1也支持长链接，减少了TCP握手的开销。对于聊天服务器的发送端来说自然也是没有什么问题，但考虑到接收端需要实时接收来自服务端的消息，这个场景下就有心无力了。WebSocket时服务器向客户端发送异步更新的常用的解决方案。其由客户端主动发起握手，双端共同维护全双工的链接，用来做消息信道；对于其它的功能，比如注册、登录等仍然使用HTTP也是OK的。

组件划分

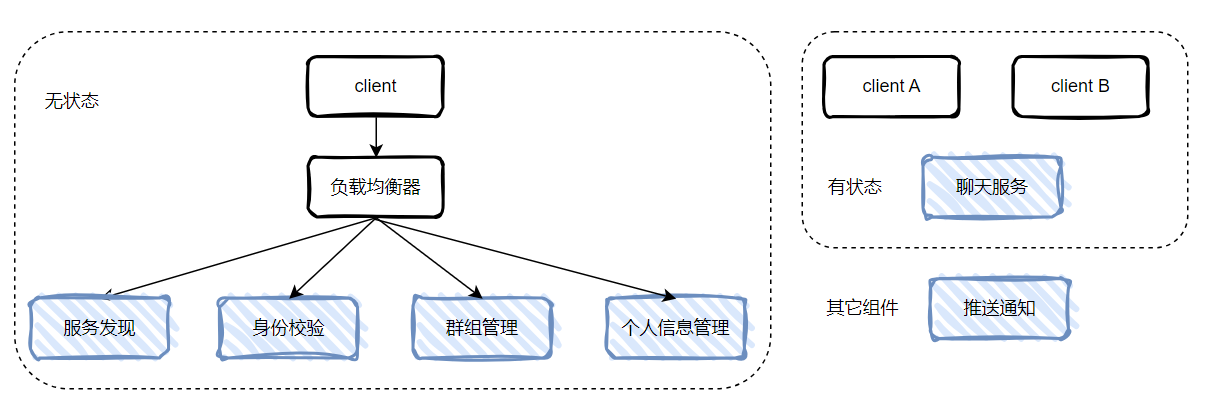

         聊天系统大体上来看，可以分为上图这三个组件：

• 无状态服务：提供登录、注册、个人信息的查询修改等功能。其中服务发现用于给客户端提供可用的聊天服务器列表。
• 有状态服务：聊天服务维持了跟多个客户端的会话，所以是有状态的。
• 其它组件：推送通知也是一个很重要且较为复杂的系统，可以另行考虑设计。

        鉴于我们系统庞大的用户量，单机服务的设计肯定是不可取的，否则会被人笑话。

所以需要将我们的设计进行调整，支持分布式部署。

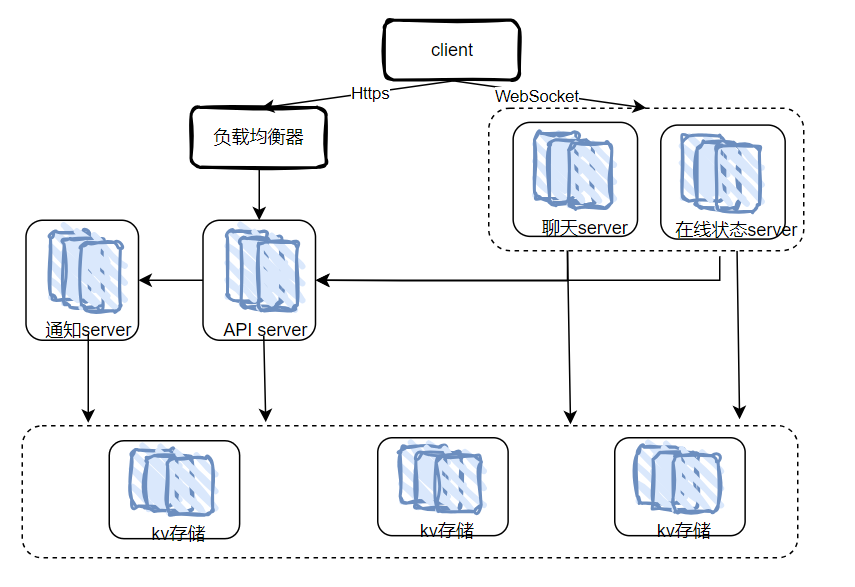

改进后的设计

         改进后的设计如上：

• 聊天server负责消息的收发。
• 在线状态server管理用户的在线/离线状态。
• API server负责用户登录、个人信息的查询等功能。
• 通知server负责可靠推送。
• 底层存储采用键值存储。

        关于聊天消息是用关系型数据库如MySQL来存储，还是用键值数据库如Apache Cassandra来存储？这取决于聊天系统中的数据读/写模型。

存储的选择

        一般而言，在聊天系统中，典型的有两种类型的数据：

• 基本数据，如用户信息、个人设置、好友列表等。
• 聊天数据，即消息。

        尤其以聊天数据的量最为庞大。大部分情况下用户查看的都是近期的聊天记录，太早的鲜有人问津。用户常用一些功能可能涉及消息的随机访问，如调整到回复消息处、搜索指定内容的消息。考虑到键值存储一般较关系型数据库而言更容易横向扩展、数据访问延时低的特点，我们用键值存储系统作为聊天系统的底层存储是个不错的选择。另外，一些知名的聊天系统也采用键值存储，如Facebook Messenger。

数据模型

        消息是在键值存储中的样子长什么样？

单聊

        msg_id(bigint)作为主键，其必须是唯一的，并且有序，可以考虑使用SnowFlake算法生成。数据列有：from(bigint), to(bigint), content(text), create_time(timestamp)。

群聊

     group_id(bigint), msg_id(bigint)作为复合主键，数据列有：from(big_int), content(text), create_time(timestamp)。

进一步细化设计

服务发现

        服务发现的主要功能是根据地理位置、服务器性能、网络状况等因素选择合适的聊天server给客户端，使其就近择优接入。

        ZooKeeper是一个开源的服务发现解决方案，通过注册可用的聊天服务器，可以基于一定的规则去选择一个合适的server给客户端。

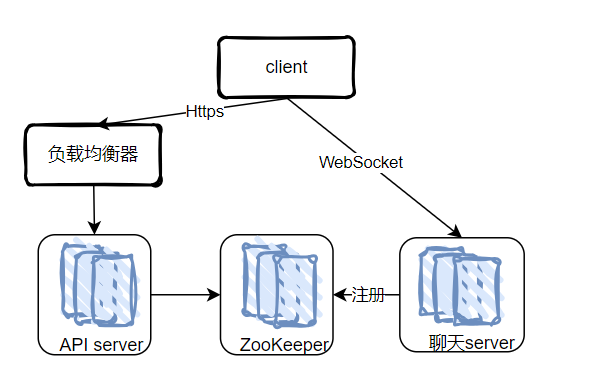

        如上，client登录聊天系统后，负载均衡器将请求分配到API server。API server校验登录信息后，通过ZooKeeper提供的服务发现找到对该client来说最优的聊天server，并返回给client。随后client与这个最优聊天server建立WebSocket链接，开始通信。

消息流

        对于单聊而言，client A发送一条消息给B，聊天server1将消息发到消息队列，并存储到键值存储中。如果client B在线，则消息直接被转发到server 2，否则通知到推送通知服务器。

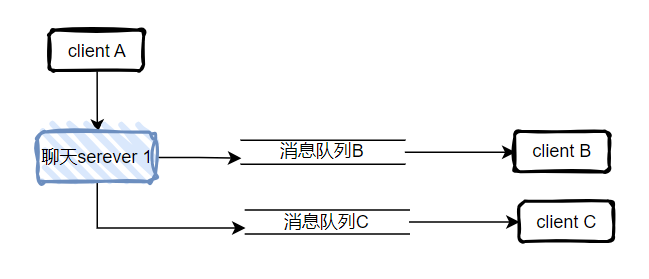

        对于群聊场景，接收端涉及到多个用户，所以可以考虑使用多个消息队列。来自client A的消息，被复制到每个群成员的消息队列中，即收件箱。这样接收端只需要查看自己的收件箱，就知道有没有新消息了，简化了消息的处理。另外，把消息复制到每个接收者的收件箱有一定的开销，但因为群成员数量并不多，这个开销也是可以接受的。知名的聊天应用有微信就是使用了这样的机制。

        但如果群成员数量进一步增大，如QQ频道，每个频道有上万人，就不适合这种方式了，此种场景需要将消息的扩散尽量延后。

维护在线状态

         用户登录、退出登录、或者网络状态变化，可能涉及在线状态的改变。对于网络状态变化场景，考虑到移动应用网络经常不稳定，切换多的场景，可以设定一定的心跳机制，长时间断链的情况下，由server端主动将其改为离线状态。

        在线状态变更，另外也涉及到一些组件的关注，比如通知服务、客户端好友列表。可以考虑通过主动push推送来同步状态的变更。对于群列表，涉及到的状态推送可能扩散的比较多，可能影响性能，可以考虑用户主动拉取的时候获取对应状态，而不是主动推送。

总结

        到此，我们初步的设计了一个支持单聊和群聊的聊天系统，使用Https作为client与API server的通信协议，基于WebSocket实现消息的通信。服务端包含了多个组件：API服务、在线状态服务、聊天服务、推送通知服务以及键值存储。

        但还是有许多没考虑到的地方，比如扩展性的考虑如支持富媒体消息，常见的聊天应用都是支持的；如安全方面的考虑如消息的端到端加密，国外的电报就是如此设计的；一些异常处理，如消息发送失败的重试机制等。
