ESP8266使用教程之网络知识简讲（TCP/IP）

总述

我们使用 ESP8266 模块，就是为传输数据到互联网上。而 ESP8266 有内置的 TCP/IP 协议栈，可以方便我们进行数据交换。那么 TCP/IP 协议栈是什么？

一.计算机网络体系架构

​ TCP/IP 协议栈 是指能够在多个不同网络间实现信息传输的协议族。

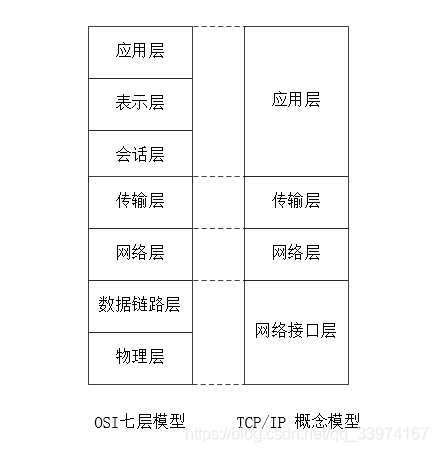

​ 说 TCP/IP 协议栈，那么就不得不提 OSI 参考模型，它是国际标准化组织（ISO）1997年提出的开放系统互联（Open System Interconnection，OSI）参考模型。TCP/IP 协议栈使用类似于 OSI 参考模型的分层方式，如下图所示：

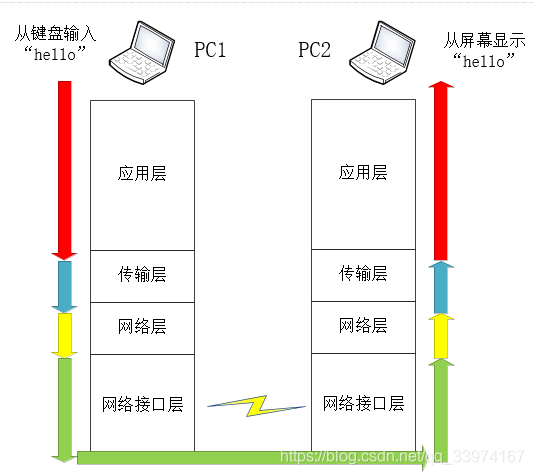

​ 可以看出 TCIP/IP 模型中，网络接口层相当于 OSI 七层模型中的数据链路层和物理层。它负责接收网络层的数据，并通过物理网络发送出去，或者在物理网络接收数据帧，再将数据提交给网络层。为了更好解释，数据的交换，我用下图进行解释：

上图中的箭头代表数据的流向，颜色变化代表数据已经进行了封装或解封装

我们从左往右看

• PC1

红色的应用层数据（”hello“），进入传输层进行封装变成蓝色数据，进入网络层进行封装变成黄色数据，进入网络接口层进行封装为绿色数据，并且最后将数据发送出去。

• PC2

网络接口层进行数据接收，然后进行绿色数据的解封装为黄色数据发送给网络层，然后网络层再将黄色数据解封装为蓝色数据发送给传输层，传输层再将蓝色数据解封装为红色数据发送给应用层，最后应用层显示在屏幕上（“hello”）

二. ESP8266 为什么可以传输网络数据

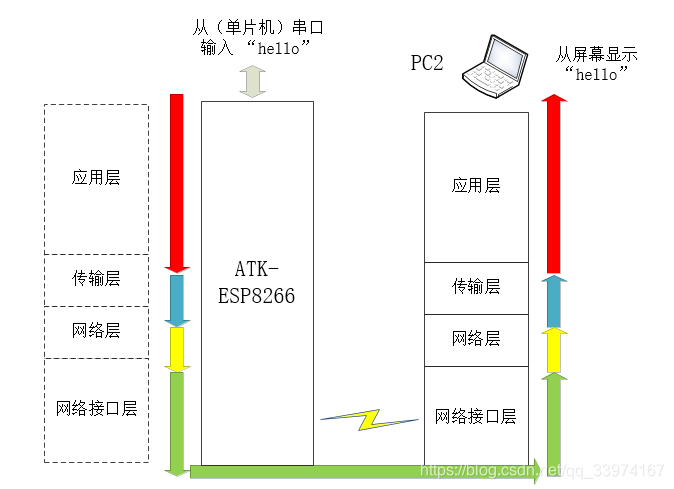

答案很明显，ESP8266 有 TCP/IP 协议栈使我们可以传输网络数据，我们就来看看 ATK-ESP8266 是怎么做到的，如下图所示：

​ 我们可以看到，我们只要将数据通过串口输入，其他都是 ESP8266 模块帮我们做好，大大方便了我们的开发，发送网络数据。

三. TCP/IP 概念模型的各层的协议

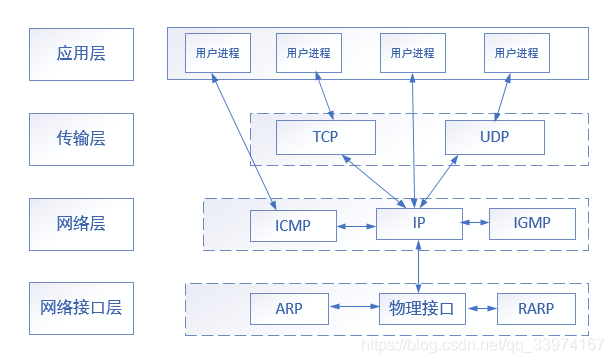

​ 能将数据进行封装，又将数据进行解封装，肯定基于某种原则，而这种原则就是协议，TCP/IP 概念模型各个层级有自己的协议，如下图所示（其中只是主要协议）：

​ 正是这各个协议使我们的数据可以送达。

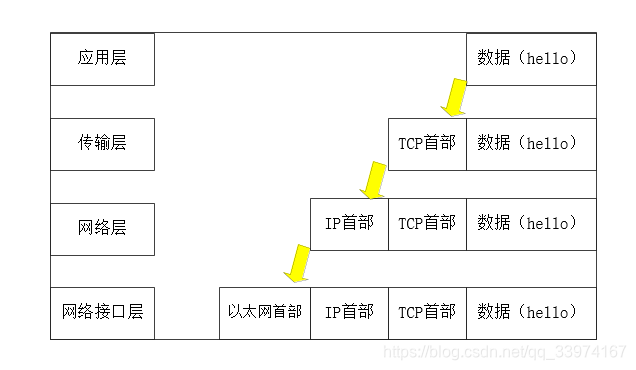

​ 于是，更近一步，就可以看到数据是如何封装的，如下图所示（以TCP为例）：

​ 而在学习 ESP8266 的过程中，我们所会遇到的就是传输层的 TCP/UDP 协议。接下来就将对其进行讲解。

-----------------------------------------------结束--------------------------------------------------------
文章有价值，请各位看官点个赞，关注我或者点右边打个赏吧！

下一篇将分享 学习 ESP8266 会遇到的 TCP/UDP 协议
