H3C交换机DHCP基础配置案例 v7版本

一、需求

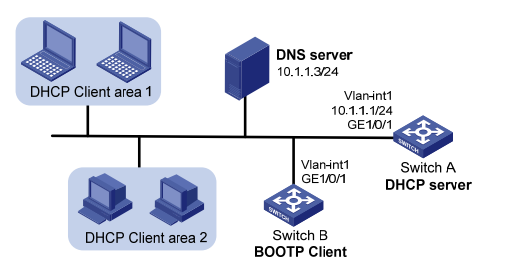

要求在Switch A上配置DHCP服务器功能实现：• 为网络内的客户端动态分配 10.1.1.0/24 网段内的 IP 地址、租用有效期限、 DNS 信息、网关
地址等配置信息；• 根据 Switch B 的 MAC 地址为其分配固定的 IP 地址、 DNS 信息、网关地址等配置信息；• 检查网络中是否有私自架设的 DHCP 服务器。

DHCP Server分配 IP地址时，不能将 DNS Server的 IP地址分配出去，所以需要将 DNS Server的 IP 地址配置为不参与自动分配的 IP 地址。• 开启伪 DHCP 服务器检测功能， DHCP 服务器记录给客户端分配 IP 地址的服务器 IP 地址和
接收到 DHCP 报文的接口信息，以便管理员及时发现并处理伪 DHCP 服务器。

二、配置步骤# 配置 VLAN 接口的 IP 地址。<SwitchA> system-view[SwitchA] interface Vlan-interface 1[SwitchA-Vlan-interface1] ip address 10.1.1.1 24# 使能 DHCP 服务。[SwitchA] dhcp enable# 配置 VLAN 接口 1 工作在 DHCP 服务器模式。[SwitchA] interface vlan-interface 1[SwitchA-Vlan-interface1] dhcp select server global-pool[SwitchA-Vlan-interface1] quit# 配置不参与自动分配的 IP 地址。[SwitchA] dhcp server forbidden-ip 10.1.1.3# 配置 DHCP 地址池 0。[SwitchA] dhcp server ip-pool 0[SwitchA-dhcp-pool-0] static-bind mac-address 000f-e249-8050[SwitchA-dhcp-pool-0] static-bind ip-address 10.1.1.6 24[SwitchA-dhcp-pool-0] dns-list 10.1.1.3[SwitchA-dhcp-pool-0] domain-name com[SwitchA-dhcp-pool-0] gateway-list 10.1.1.1[SwitchA-dhcp-pool-0] quit# 配置 DHCP 地址池 1。[SwitchA] dhcp server ip-pool 1[SwitchA-dhcp-pool-1] network 10.1.1.0 mask 255.255.255.0[SwitchA-dhcp-pool-1] dns-list 10.1.1.3[SwitchA-dhcp-pool-1] domain-name com[SwitchA-dhcp-pool-1] expired day 10[SwitchA-dhcp-pool-1] gateway-list 10.1.1.1[SwitchA-dhcp-pool-1] quit＃ 配置伪 DHCP 服务器检测功能。[SwitchA] dhcp server detect三、 验证配置# 配置完成后，客户端可以从 Switch A 申请到 IP 地址，并获取相关网络配置参数。# 通过 display 命令可以查看 Switch A 作为 DHCP 服务器的运行情况。
例如：通过 display dhcp server tree 命令显示 DHCP 地址池的信息。[SwitchA] display dhcp server tree all1-3Global pool:
Pool name: 0
static-bind ip-address 10.1.1.6 mask 255.255.255.0
static-bind mac-address 000f-e249-8050
Parent node:1
gateway-list 10.1.1.1
dns-list 10.1.1.3
domain-name com
expired unlimited
Pool name: 1
network 10.1.1.0 mask 255.255.255.0
Child node:0
gateway-list 10.1.1.1
dns-list 10.1.1.3
domain-name com
expired 10 0 0 0通过 display dhcp server ip-in-use 显示 DHCP 地址池中的地址绑定信息。[SwitchA] display dhcp server ip-in-use all
Pool utilization: 1.18%
IP address Client-identifier/ Lease expiration Type
Hardware address
10.1.1.6 000f-e249-8050 NOT Used Manual
10.1.1.2 3822-d63a-e106 May 3 2013 09:53:48 Auto:COMMITTED
10.1.1.4 3363-6535-2e61-3664- May 3 2013 09:54:10 Auto:COMMITTED
662e-6531-3339-2d56-
6c61-6e2d-696e-7465-
7266-6163-6531
--- total 3 entry ---
到此 配置完毕!
