dhcp地址分配信息是什么_H3C交换机DHCP基础配置案例 v7版本

一、需求

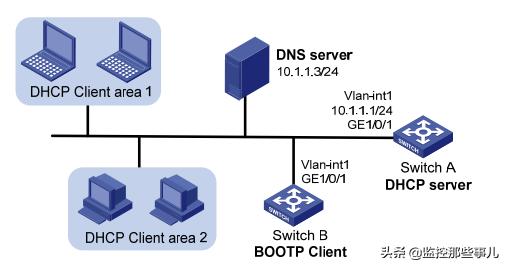

要求在Switch A上配置DHCP服务器功能实现：

• 为网络内的客户端动态分配 10.1.1.0/24 网段内的 IP 地址、租用有效期限、 DNS 信息、网关

地址等配置信息；

• 根据 Switch B 的 MAC 地址为其分配固定的 IP 地址、 DNS 信息、网关地址等配置信息；

• 检查网络中是否有私自架设的 DHCP 服务器。

DHCP Server分配 IP地址时，不能将 DNS Server的 IP地址分配出去，所以需要将 DNS Server

的 IP 地址配置为不参与自动分配的 IP 地址。

• 开启伪 DHCP 服务器检测功能， DHCP 服务器记录给客户端分配 IP 地址的服务器 IP 地址和

接收到 DHCP 报文的接口信息，以便管理员及时发现并处理伪 DHCP 服务器。

二、配置步骤

# 配置 VLAN 接口的 IP 地址。

system-view

[SwitchA] interface Vlan-interface 1

[SwitchA-Vlan-interface1] ip address 10.1.1.1 24

# 使能 DHCP 服务。

[SwitchA] dhcp enable

# 配置 VLAN 接口 1 工作在 DHCP 服务器模式。

[SwitchA] interface vlan-interface 1

[SwitchA-Vlan-interface1] dhcp select server global-pool

[SwitchA-Vlan-interface1] quit

# 配置不参与自动分配的 IP 地址。

[SwitchA] dhcp server forbidden-ip 10.1.1.3

# 配置 DHCP 地址池 0。

[SwitchA] dhcp server ip-pool 0

[SwitchA-dhcp-pool-0] static-bind mac-address 000f-e249-8050

[SwitchA-dhcp-pool-0] static-bind ip-address 10.1.1.6 24

[SwitchA-dhcp-pool-0] dns-list 10.1.1.3

[SwitchA-dhcp-pool-0] domain-name com

[SwitchA-dhcp-pool-0] gateway-list 10.1.1.1

[SwitchA-dhcp-pool-0] quit

# 配置 DHCP 地址池 1。

[SwitchA] dhcp server ip-pool 1

[SwitchA-dhcp-pool-1] network 10.1.1.0 mask 255.255.255.0

[SwitchA-dhcp-pool-1] dns-list 10.1.1.3

[SwitchA-dhcp-pool-1] domain-name com

[SwitchA-dhcp-pool-1] expired day 10

[SwitchA-dhcp-pool-1] gateway-list 10.1.1.1

[SwitchA-dhcp-pool-1] quit

＃ 配置伪 DHCP 服务器检测功能。

[SwitchA] dhcp server detect

三、 验证配置

# 配置完成后，客户端可以从 Switch A 申请到 IP 地址，并获取相关网络配置参数。

# 通过 display 命令可以查看 Switch A 作为 DHCP 服务器的运行情况。

例如：通过 display dhcp server tree 命令显示 DHCP 地址池的信息。

[SwitchA] display dhcp server tree all

1-3

Global pool:

Pool name: 0

static-bind ip-address 10.1.1.6 mask 255.255.255.0

static-bind mac-address 000f-e249-8050

Parent node:1

gateway-list 10.1.1.1

dns-list 10.1.1.3

domain-name com

expired unlimited

Pool name: 1

network 10.1.1.0 mask 255.255.255.0

Child node:0

gateway-list 10.1.1.1

dns-list 10.1.1.3

domain-name com

expired 10 0 0 0

通过 display dhcp server ip-in-use 显示 DHCP 地址池中的地址绑定信息。

[SwitchA] display dhcp server ip-in-use all

Pool utilization: 1.18%

IP address Client-identifier/ Lease expiration Type

Hardware address

10.1.1.6 000f-e249-8050 NOT Used Manual

10.1.1.2 3822-d63a-e106 May 3 2013 09:53:48 Auto:COMMITTED

10.1.1.4 3363-6535-2e61-3664- May 3 2013 09:54:10 Auto:COMMITTED

662e-6531-3339-2d56-

6c61-6e2d-696e-7465-

7266-6163-6531

--- total 3 entry ---

到此 配置完毕!
