        1、入门~hello

电脑win7  64位系统，安装VS2010，打了SP1补丁，使用开发VC++

配置过程如下：

一、新建MFC DLL

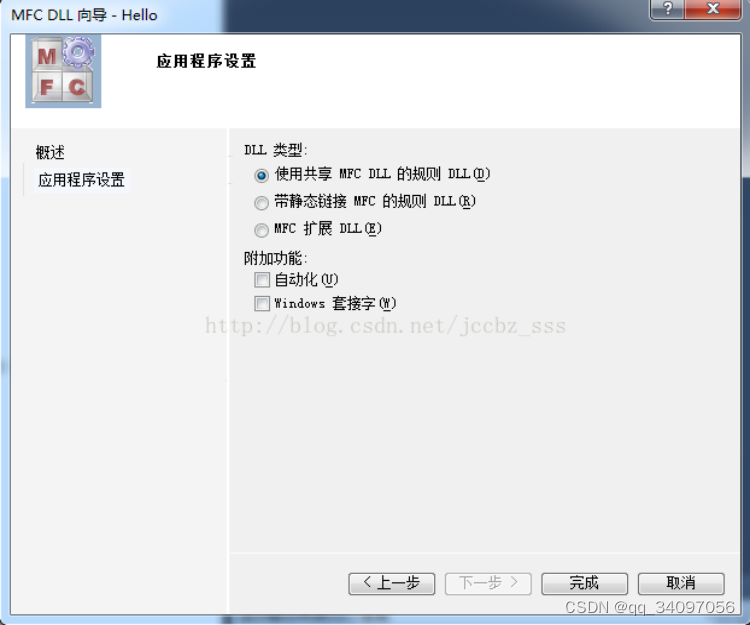

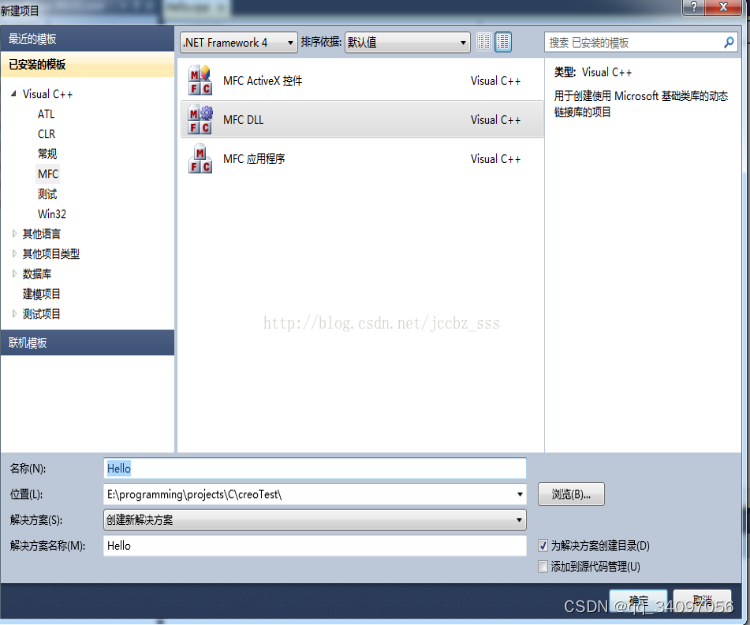

文件>新建>项目，选择MFC DLL，如图所示

DLL类型选择“使用共享 MFC DLL 的规则 DLL（D）”

二、开发环境配置

1、包含目录和库目录的设置（“D:\Creo 2.0”是本机Creo的安装目录）

1）包含目录的添加

操作：项目>属性>配置属性>VC++目录，选择包含目录，添加：

D:\Creo 2.0\Common Files\M010\prodevelop\includes

D:\Creo 2.0\Common Files\M010\protoolkit\protk_appls\includes

D:\Creo 2.0\Common Files\M010\protoolkit\includes

这三个目录都没有问题

2）库目录的添加，与包含目录的添加类似，添加：

D:\Creo 2.0\Common Files\M010\prodevelop\x86e_win64\obj
D:\Creo 2.0\Common Files\M010\protoolkit\x86e_win64\obj

3、进行工程属性配置

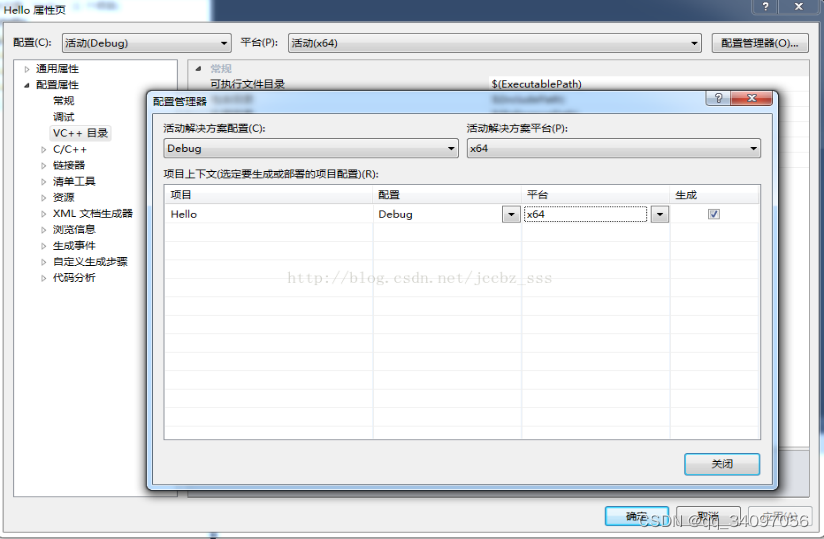

1）“项目”>属性>配置属性>常规，点击“配置管理器”，配置为Debug，平台为x64，如图

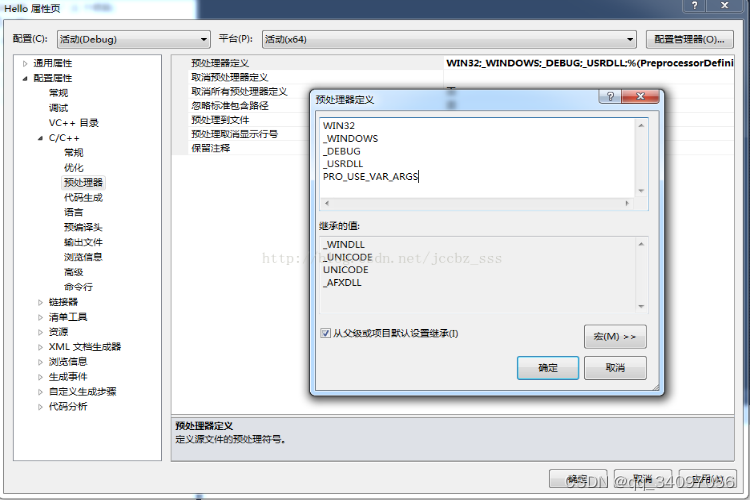

2) “预处理器”中对“预处理器定义”进行编辑，增加PRO_USE_VAR_ARGS，如下图

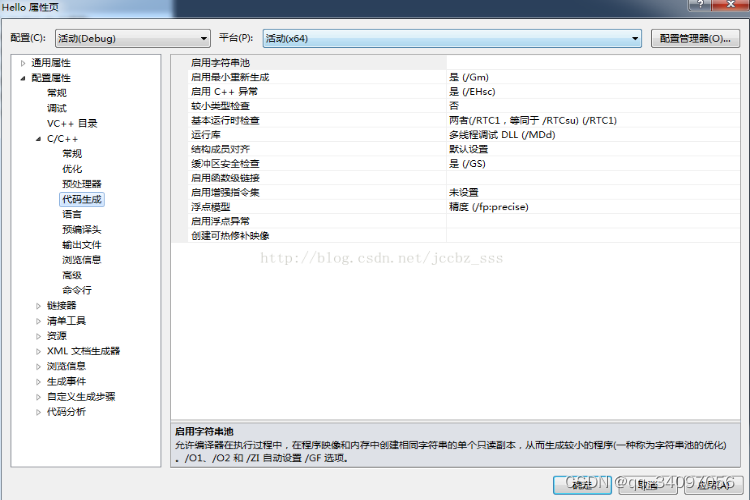

3) “代码生成”的“运行库”选择“多线程调试DLL（/MDd），这个是默认的

4）语言，也是默认的

5）“连接器”>“输入”，编辑“附加依赖库”，添加

protk_dllmd.lib
netapi32.lib
wsock32.lib
psapi.lib
ws2_32.lib
mpr.lib

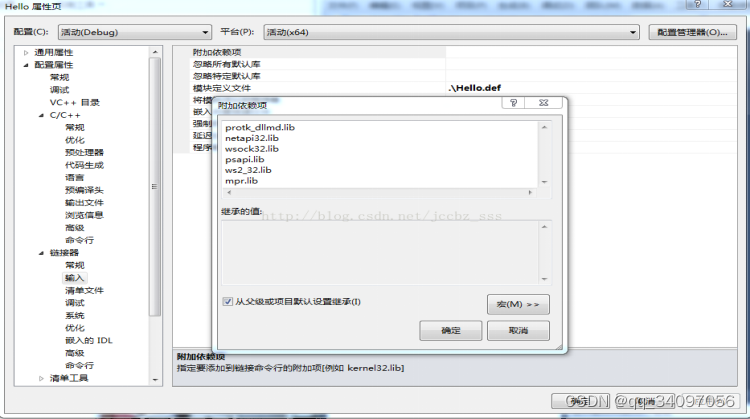

如下图

6）“忽略特定默认库”中添加“msvcrt.lib”。

三、添加实例程序

双击项目源文件中的“Hello.cpp”

1、添加头文件

#include "ProMenubar.h"

#include "ProMenu.h"

#include "ProUtil.h"

#include  <ProToolkit.h>

#pragma comment(lib,"netapi32")

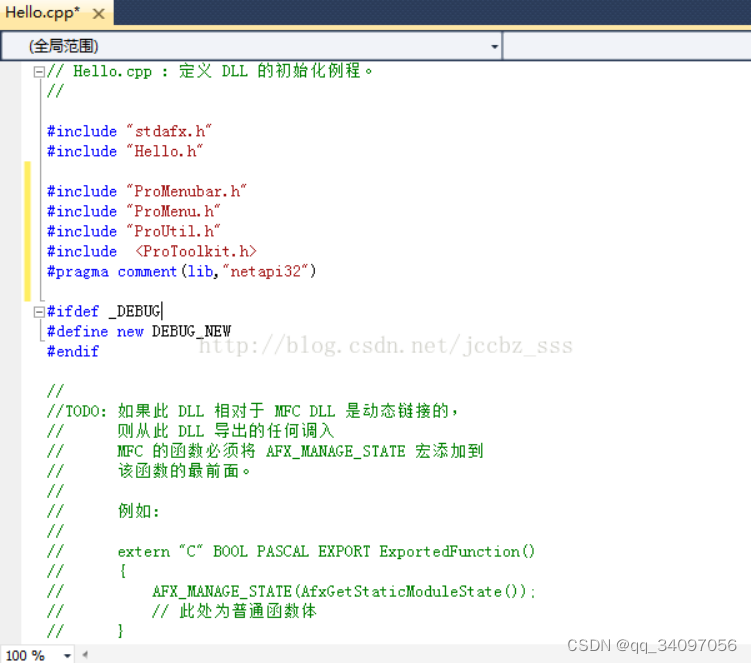

如图

2、尾部添加程序

static uiCmdAccessState AccessDefault(uiCmdAccessMode access_mode)
{
return(ACCESS_AVAILABLE);


}
void Test1()
{
AfxMessageBox(_T("轴"));
}
void Test2()
{
AfxMessageBox(_T("齿轮"));
}
extern "C" int user_initialize()
{
ProError status;
ProFileName  MsgFile;
ProStringToWstring(MsgFile,"IconMessage.txt");  //注意此处的IconMessage与后面的text文件夹下的IconMessage.txt文件名必须相同
uiCmdCmdId PushButton1_cmd_id,PushButton2_cmd_id;
status=ProMenubarMenuAdd("MainMenu","Function","Help",PRO_B_TRUE,MsgFile);
ProCmdActionAdd("PushButton1_Act",(uiCmdCmdActFn)Test1,12,AccessDefault,PRO_B_TRUE,PRO_B_TRUE,&PushButton1_cmd_id);
ProMenubarmenuPushbuttonAdd("MainMenu","PushButton","FirstButton","this button will show a message",NULL,PRO_B_TRUE,PushButton1_cmd_id,MsgFile);
ProCmdActionAdd("PushButton2_Act",(uiCmdCmdActFn)Test2,uiCmdPrioDefault,AccessDefault,PRO_B_TRUE,PRO_B_TRUE,&PushButton2_cmd_id);
ProMenubarmenuPushbuttonAdd("MainMenu","PushButton2","SecondButton","this button will show a message",NULL,PRO_B_TRUE,PushButton2_cmd_id,MsgFile);
return status;
}
extern  "C" void user_terminate()
{
AFX_MANAGE_STATE(AfxGetStaticModuleState());
}

如图

3、生成Hello

“生成”>“生成Hello”

在项目Hello目录下会生成“Hello.dll”文件（E:\programming\projects\C\creoTest\Hello\x64\Debug）

4、创建protk.dat文件

在E:\programming\projects\C\creoTest\Hello目录下创建protk.dat文件，向文件添加如下内容：

NAME Hello
EXEC_FILE E:\programming\projects\C\creoTest\Hello\x64\Debug\Hello.dll
TEXT_DIR  E:\programming\projects\C\creoTest\Hello\text
STARTUP DLL
FAIL_TOL TRUE
DELAY_START FALSE
ALLOW_STOP TRUE
REVISION 2014
END

5、在E:\programming\projects\C\creoTest\Hello目录下创建“text文件夹”，在“text文件夹”下面添加“IconMessage.text”，向其中添加如下内容：

Function
UserFunction
#
#


FirstButton
Demo1
#
#


secondbutton
Demo2
#
#

this button will show a message
this button will show a message
#
#

show first button
show first button
#
#

四、测试

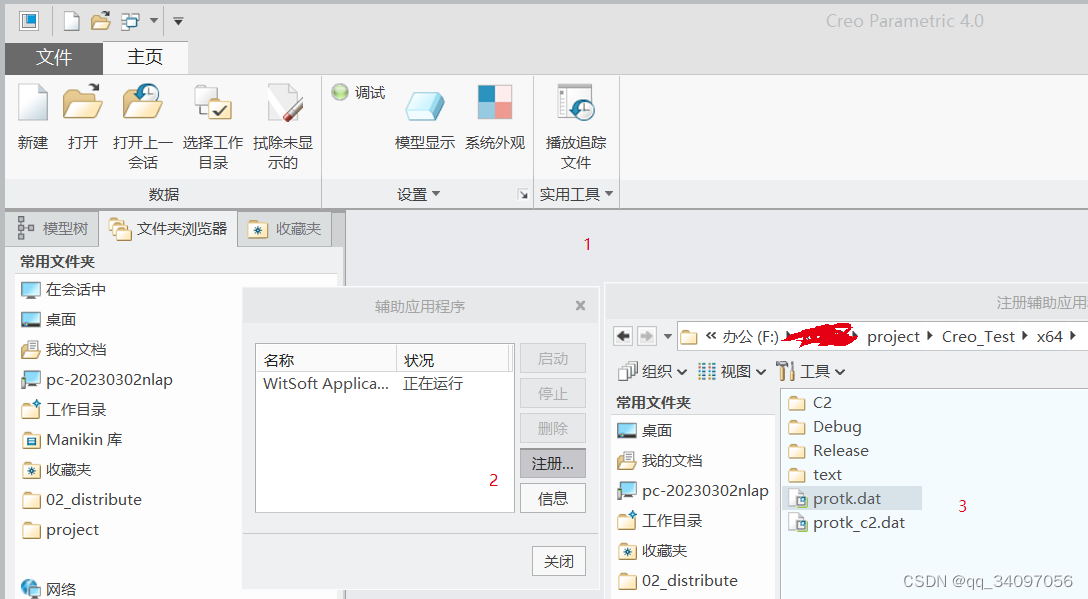

1、打开Creo2.o，“使用工具”>"辅助应用程序"，点击“注册”，选择之前写好的“protk.dat”文件，选中“Hello”，点击“启动”，关闭“辅助应用程序”的小框，可以在工具栏的“工具”中看到实现了上述程序的功能。

2、调试

1、注册启动插件

实用工具》辅助应用程序》注册

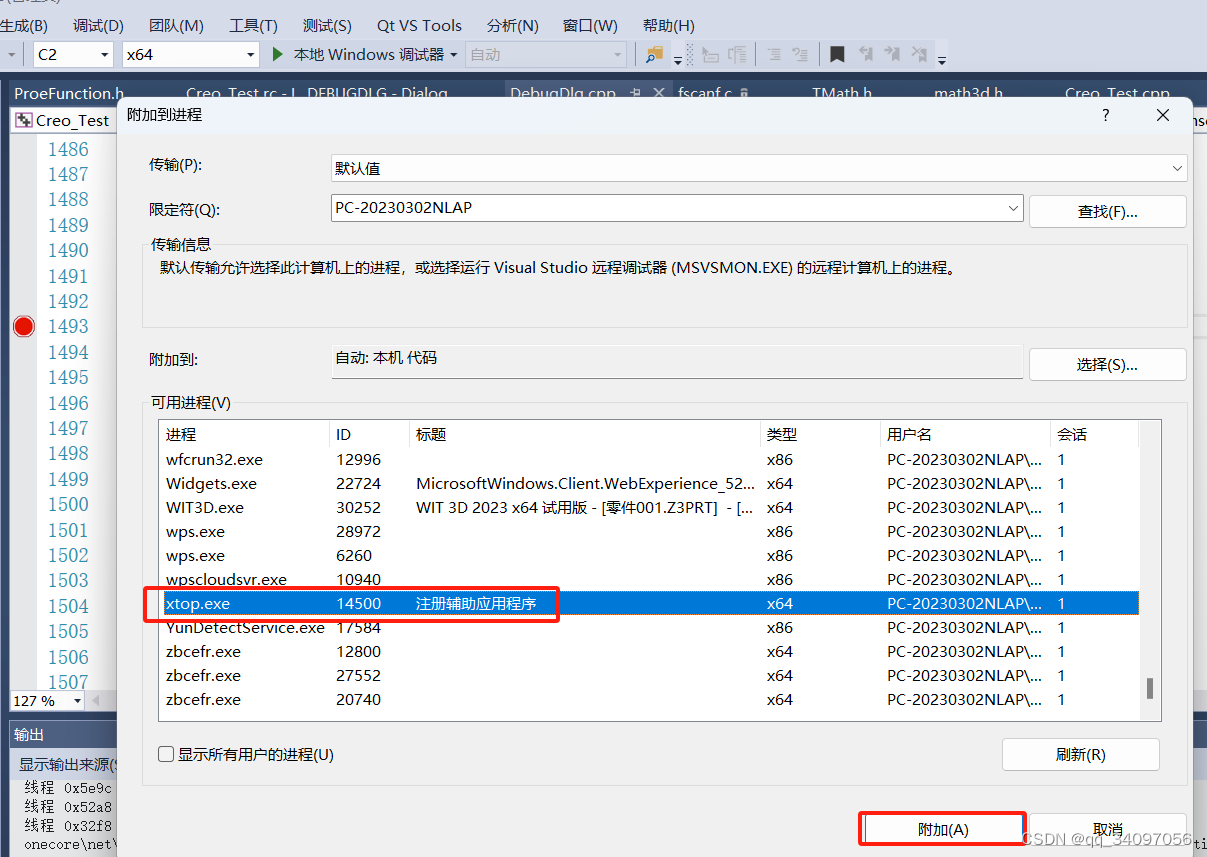

1、附加到Creo的 xtop.exe 进程

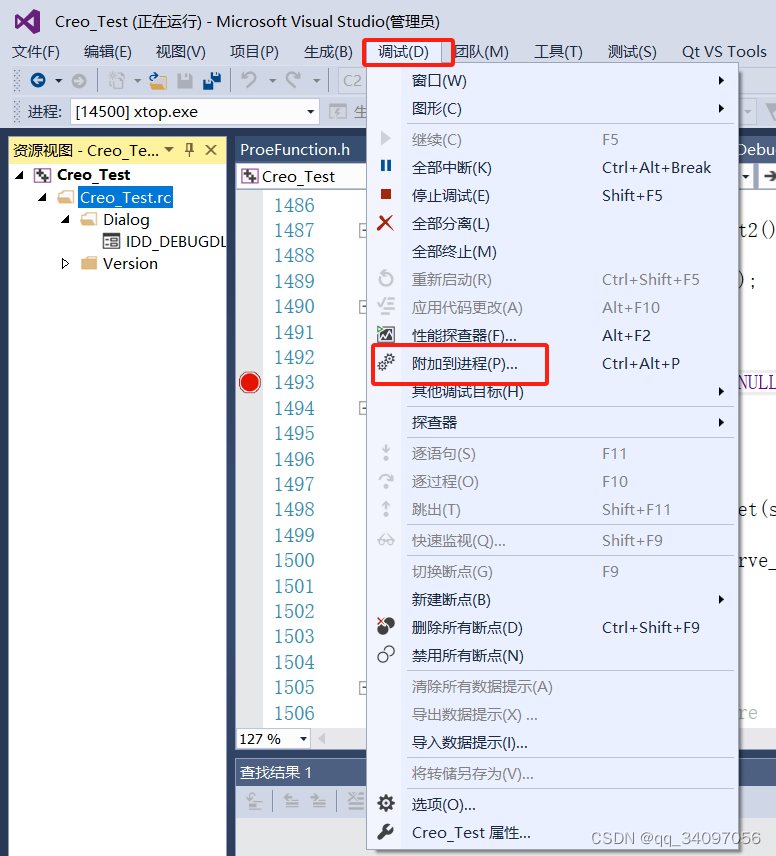

调试》附加到进程

选择Creo的xtop.exe

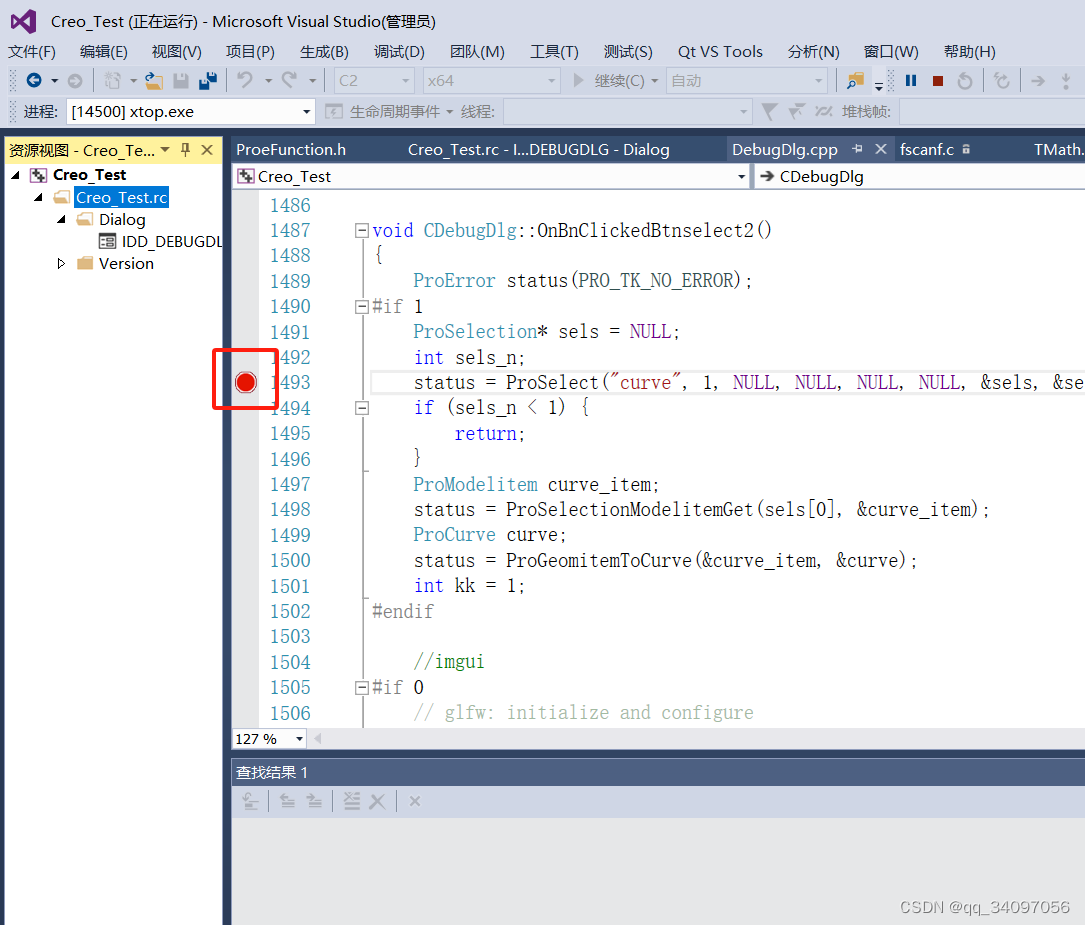

打断点，执行插件功能，可以开始调试
