2021 福师网院
《计算机体系结构》期末考试A卷
一、填空题(每空1分,共14分)
1.高速缓冲存储器的地址映象方式有三种,它们分别是:全向量方式,直接相联方式,组相联方式。
2. 虚拟存储器的三种管理方式是段式管理,页式管理和段页式管理。
3.从主存的角度来看,“Cache—主存”层次的目的是为了 提高速度 , 而“主存—辅存”层次的目的是为了 扩大容量 。
4.根据指令间的对同一寄存器读和写操作的先后次序关系,数据相关冲突可分为 RAW 、 WAR 和 WAW 三种类型。
5.当代计算机体系结构的概念包括 指令集结构 、 计算机组成 和 计算机实现 三个方面的内容。
二、名词解释(每题2分,共16分)
计算机体系结构:
答:计算机体系结构包括指令集结构、计算机组成和计算机实现三个方面的内容。
兼容机:
答:不同厂家生产的具有相同计算机结构的计算机;系列机:同一厂家生产的具有相同计算机结构,但具有不同组成和实现的一系列不同档次不同型号的机器;
写直达法:
答:执行“写”操作时,不仅写入Cache,而且也写入下一级存储器。
高速缓冲存储器:
答:为解决CPU与主存储器间速度差而在内存储器和CPU之间增加的一种存取速度远高于普通内存的特殊存储器。
延迟转移技术:
答:为了使指令流水线不断流,在转移指令之后插入一条不相关的有效的指令,而转移指令被延迟执行,这种技术称为延迟转移技术。
线性流水线:
答:指各段串行连接、没有反馈回路的流水线。数据通过流水线中的各段时,每一个段最多只流过一次;非线性流水线:指各段除了有串行的连接外,还有反馈回路的流水线。
流水线的吞吐率:
答:在单位时间内流水线所完成的任务数量或输出结果的数量。
并行性:
答:计算机系统在同一时刻或者同一时间间隔内进行多种运算或操作。只要在时间上相互重叠,就存在并行性。它包括同时性与并发性两种含义。
三、简答题(每题5分,共30分)
1. 如有一个经解释实现的计算机,可以按功能划分成4级。每一级为了执行一条指令需要下一级的N条指令解释。若执行第一级的一条指令需K(ns)时间,那么执行第2、3、4级的一条指令各需要用多少时间(ns)?
答:可以分情况进行分析:
情况一:等级为4-3-2-1的时候
执行第2级的一条指令需要NK纳秒
执行第3级的一条指令需要N平方K 纳秒
执行第4级的一条指令需要N三次方K 纳秒
情况二:等级为1-2-3-4的时候
执行第2级的一条指令需要K/N纳秒
执行第3级的一条指令需要K/N平方 纳秒
执行第4级的一条指令需要K/N三次方 纳秒
2. 根据Amdahl定律,系统加速比由哪两个因素决定?
答:系统加速比依赖于两个因素:
(1)可改进比例:可改进部分在原系统计算时间中所占的比例。
(2)部件加速比:可改进部分改进以后的性能提高。
3. 简述组相联映象规则。
答:(1)主存与缓存分成相同大小的数据块。
(2)主存和Cache按同样大小划分成组。
(3)主存容量是缓存容量的整数倍,将主存空间按缓冲区的大小分成区,主存中每一区的组数与缓存的组数相同。
(4)当主存的数据调入缓存时,主存与缓存的组号应相等,也就是各区中的某一块只能存入缓存的同组号的空间内,但组内各块地址之间则可以任意存放,即从主存的组到Cache的组之间采用直接映象方式;在两个对应的组内部采用全相联映象方式。
4. 引起Cache与主存内容不一致的原因是什么?为了保持Cache的一致性,在单计算机系统中一般采取哪些措施?
答:不一致的原因:
(1) 由于CPU写Cache,没有立即写主存
(2) 由于I/O处理机或I/O设备写主存
采取措施:
(1)全写法,亦称写直达法
(WT法—Write through) 方法:在对Cache进行写操作的同时,也对主存该内容进行写入。
(2)写回法(WB法—Write back)
方法:在CPU执行写操作时,只写入Cache,不写入主存。
5. 按照同一时间内各段之间的连接方式来分,流水线可分为哪两类?
答:静态流水线与动态流水线
静态流水线:在同一时间内,多功能流水线中的各段只能按同一种功能的连接方式工作。对于静态流水线来说,只有当输入的是一串相同的运算任务时,流水的效率才能得到充分的发挥。
动态流水线:在同一时间内,多功能流水线中的各段可以按照不同的方式连接,同时执行多种功能。
6. Flynn分类法是根据什么对计算机进行分类的?将计算机分成哪几类?
答:Flynn分类法:按照指令流和数据流的多倍性进行分类。
冯氏分类法:用系统的最大并行度对计算机进行分类。
四、问答与计算题(第1题10分,第2、3题每题15分共40分)
1. 一个有快表和慢表的页式虚拟存储器,最多有64个用户,每个用户最多要用1024个页面,每页4K字节,主存容量8M字节。
(1)写出多用户虚地址的格式,并标出各字段的长度。
(2)写出主存地址的格式,并标出各字段的长度。
(3)快表的字长为多少位?分几个字段?各字段的长度为多少位?
(4)慢表的容量是多少个存储字?每个存储字的长度为多少位?
答:用户号:64=26,虚页号:1024=210,页内地址:4K=212,主存页数:8M/4K=211
(1)多用户虚地址:用户号(6位)+虚页号(10位)+页内地址(12位) 共28位
(2)主存地址:主存实页号(11位)+页内地址(12位) 共23位
(3)快表字长27位;分3个字段:用户号6位,虚页号10位,实页号11位
(4)慢表容量为2(6+10),每个存储字长为:主存页号+1=12位。
2. 在页式虚拟存储器中,一个程序由P1~P5共5个页面组成。在程序执行过程中依次访问的页面如下:P2,P3,P2,P1,P5,P2,P4,P5,P3,P2,P5,P2
假设系统分配给这个程序的主存有3个页面,分别采用FIFO、LFU和OPT三种页面替换算法对这3页主存进行调度。
(1)画出主存页面调入、替换和命中的情况表。
(2)统计三种页面替换算法的页命中率。
答:主存页面调入、替换和命中的情况及3种页面替换算法的页命中率如下表:
页地址流 | P2 | P3 | P2 | P1 | P5 | P2 | P4 | P5 | P3 | P2 | P5 | P2 | 命中率 |
FIFO | 2 | 2 | 2 | 2* | 5 | 5 | 5 | 5* | 3 | 3 | 3 | 3 | 中3
0.25 |
| 3 | 3 | 3 | 3* | 2 | 2 | 2 | 2 | 2* | 5 | 5 | ||
|
|
| 1 | 1 | 1* | 4 | 4 | 4 | 4 | 4* | 2 | ||
入 | 入 | 中 | 入 | 换 | 换 | 换 | 中 | 换 | 中 | 换 | 换 | ||
LFU | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2* | 3 | 3 | 3 | 3 | 中5
0.45 |
| 3 | 3 | 3* | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
|
|
| 1 | 1 | 1* | 4 | 4 | 4* | 2 | 2 | 2 | ||
入 | 入 | 中 | 入 | 换 | 中 | 换 | 中 | 换 | 换 | 中 | 中 | ||
OPT | 2 | 2 | 2 | 2 | 2 | 2* | 4 | 4 | 4* | 2 | 2 | 2 | 中6
0.5 |
| 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
|
|
| 1* | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
入 | 入 | 中 | 入 | 换 | 中 | 换 | 中 | 中 | 换 | 中 | 中 |

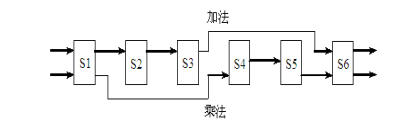

3.动态多功能流水线由6个功能段组成,如下图:
其中,S1、S4、S5、S6组成乘法流水线,S1、S2、S3、S6组成加法流水线,各个功能段时间均为50ns,假设该流水线的输出结果可以直接返回输入端,而且设置有足够的缓冲寄存器,若以最快的方式用该流水计算:
(1)画出时空图;
(2)计算实际的吞吐率、加速比和效率。

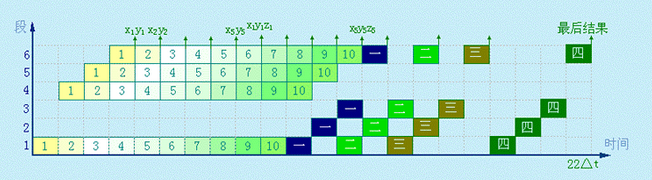

答:1)时空图:

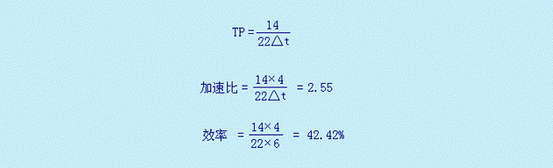

2)实际的吞吐率、加速比和效率
备注,在线考核题目+参考答案,若有错误请联系或留言提醒,谢谢你!
