格西烽火使用教程一 自定义解析数据并回复

格西烽火是收费软件,建议购买正版哦

定义一个简单的协议

包头	命令	包尾
1字节	1字节	2字节
0xAA	0x00-0xff	0d0a

 命令:

0x00:代表关灯,完整协议为 AA 00 0D 0A

0x01:代表开灯,完整协议为 AA 01 0D 0A

打开格西烽火,新建一个协议激励项目

在右侧协议激励管理器中,右键创建的协议项目名称,选择添加协议

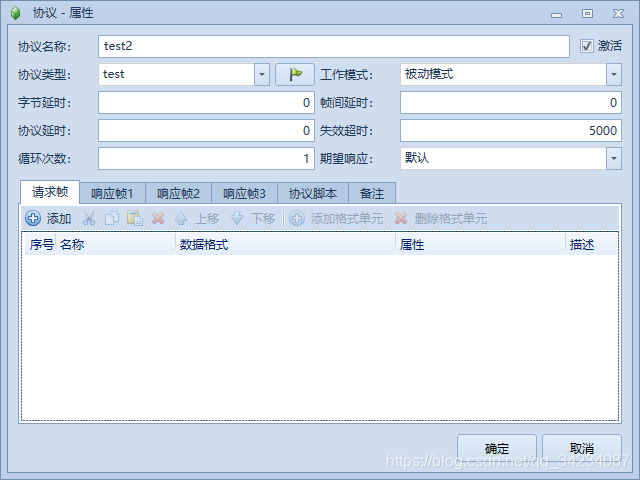

协议名称和协议类型(点击绿色小旗子新建)可以自己定义

工作模式为被动模式

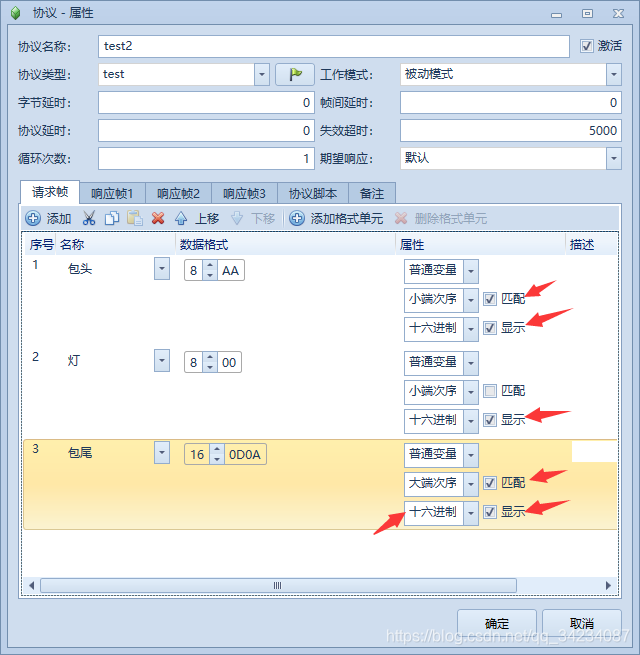

接下来点击添加按钮添加3个数据段,分别为包头,灯,和包尾,需要注意的

完成后点击确定

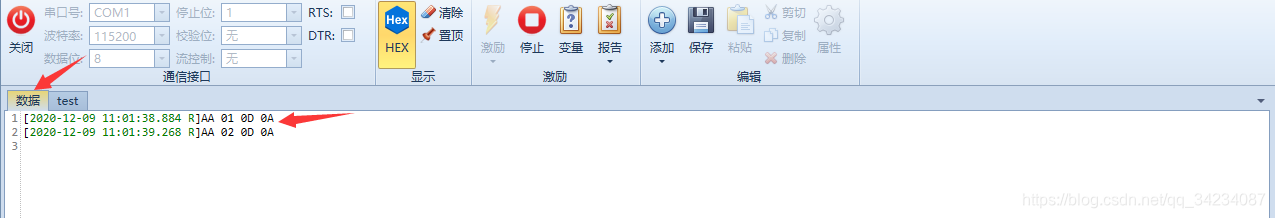

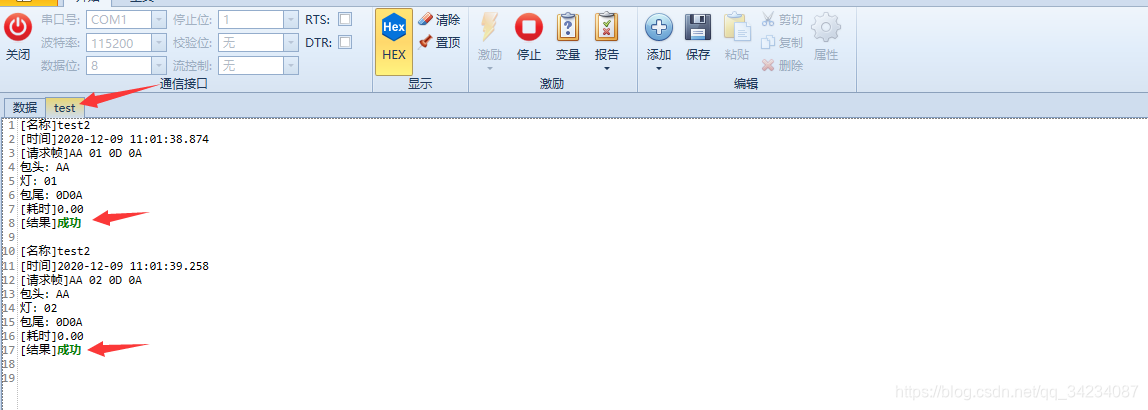

打开串口,右键协议,点击循环激励,无限循环(一定要开启激励)监听其他数据

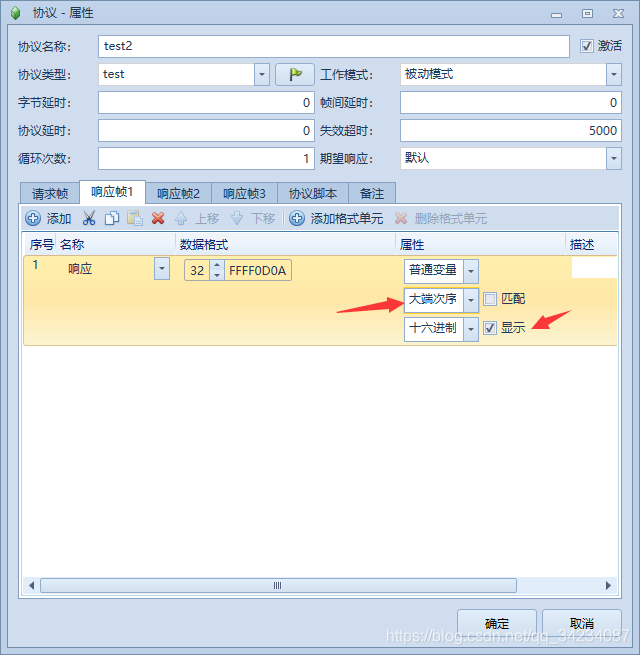

并且我们可以添加响应帧自动回复数据,当格西烽火接收到数据时可以自行回复你所设置的响应数据
