vlan跨交换机通信

今天周末，这个疫情比较严重被困在家里闲来无事，还是吧vlan之间的通信写一下。主要讲一下昨天没说的trunk，还有单臂路由。

目录

一、vlan交换机运作

二、trunk的作用

三、vlan跨交换机的传输过程

相同vlan间通信

vlan标识

单臂路由

路由器命令：

四、实验

1.跨交换机传输实验

 2.单臂路由实验

总结：

---

一、vlan交换机运作

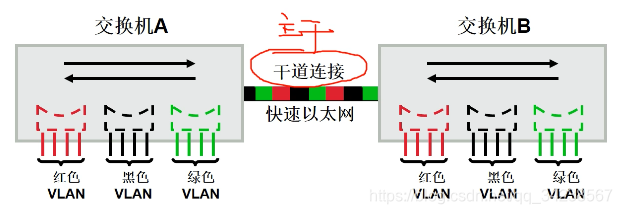

每个逻辑的vlan就像是一个独立的物理桥

同一个vlan可以跨越多个交换机

主干功能支持多个vlan的数据

主干使用了特殊的封装格式支持不同的vlan

只有快速以太网端口可以配置位主干端口

二、trunk的作用

如何实现交换机的vlan通信
1.只是用一条链路就可以实现不同链路通信。
2.中继链路

三、vlan跨交换机的传输过程

PC经过交换机某个接口发送数据，此时交换机会对应vlan信息表，给经过某接口的数据打上标签，打上对应标签的数据经由trunk（主干）链路验证这个vlanid是否在trunk链路的白名单范围内，若是在白名单范围，无条件放行，不在白名单范围内，则流量不予通过。当打了标签的数据到达接收方交换机后，接收方交换机会解开这个数据对应的vlan标签，对照本地mac地址表和vlan信息表，将此次数据转发到该vlan对应的端口上。

补充命令：

查询白名单	[ ]display port vlan
设置白名单	[ ]port link-type trunk [ ]port trunk allow-pass vlan all(或者2 to 4096，或者10 20 30)

相同vlan间通信

情况一:同一台交换机相同vlan间通信，查看本地mac地址表，将打了
相同pvid标签的数据包转发到对应的端口上去.
情况二:跨交换机，通过trunk技术实现多vlan数据通信，可以帮助
我们实现相同vlan间通信。
不同vlan间通信(不同网段) :
单臂路由
组成:一台二层交换机和一台路由器
三层交换
组成:三层交换机
vlan封装的方式: 802.1q

vlan标识

 在以太网上实现中继，有两种封装类型（数据链路层）
1.ISL（思科私有标准）
2.IEEE 802.1q

单臂路由

单臂路由是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，
实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。

路由器命令：

[ ]int e0/0/0
[ ]undo shutdown
[ ]int e0/0/0.1
[接口]vlan-type dotlq 100 default ip add 10.1.1.1 255.255.255.0
inte0/0/0.2
[接口]vlan-type dotlq 200 default ip add 20.1.1.1 255.255.255.0

四、实验

1.跨交换机传输实验

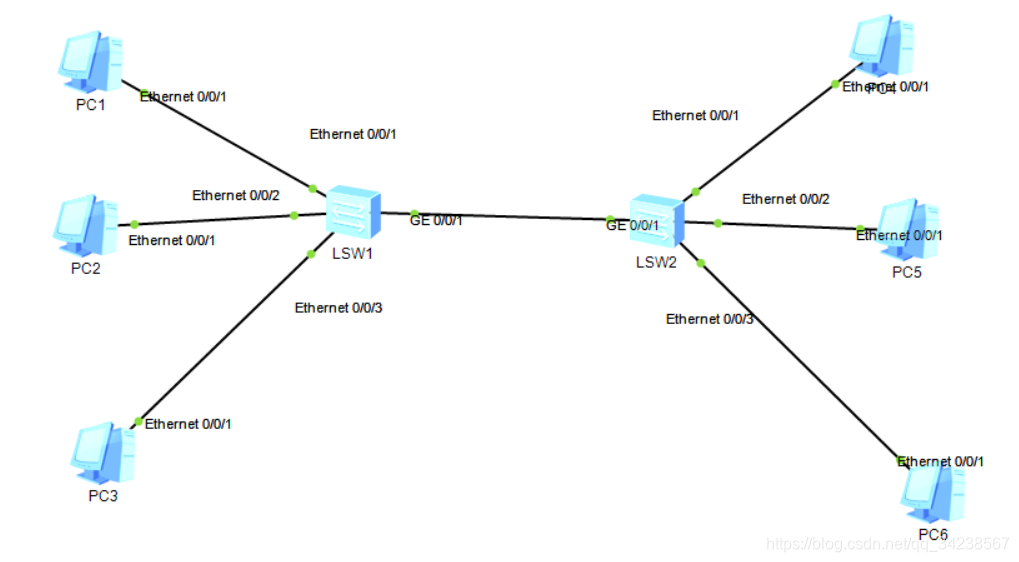

1.先准备6台PC机、2台交换机

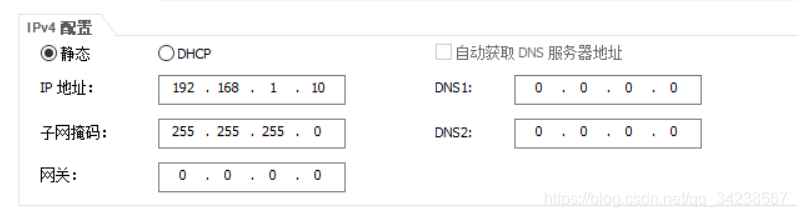

 2.设置PC机IP地址：分别设置192.168.1.10、192.168.1.20、192.168.1.30

192.168.1.40、192.168.1.50、192.168.1.60

 3.分别对两个交换机进行设置

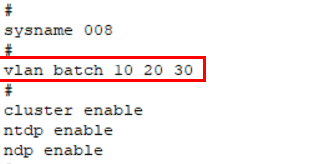

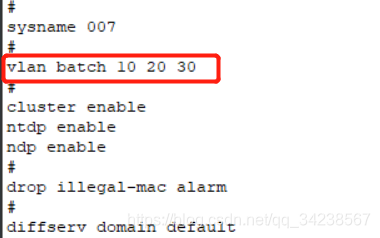

首先先三项基本命令，建立三个vlan10 20 30，分别划分进去

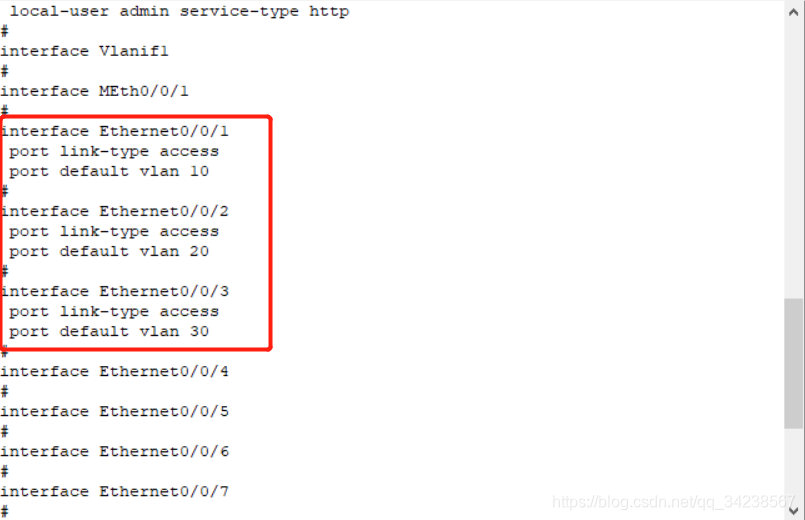

定义第一个交换机

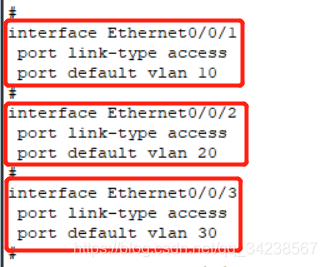

 定义第二个交换机

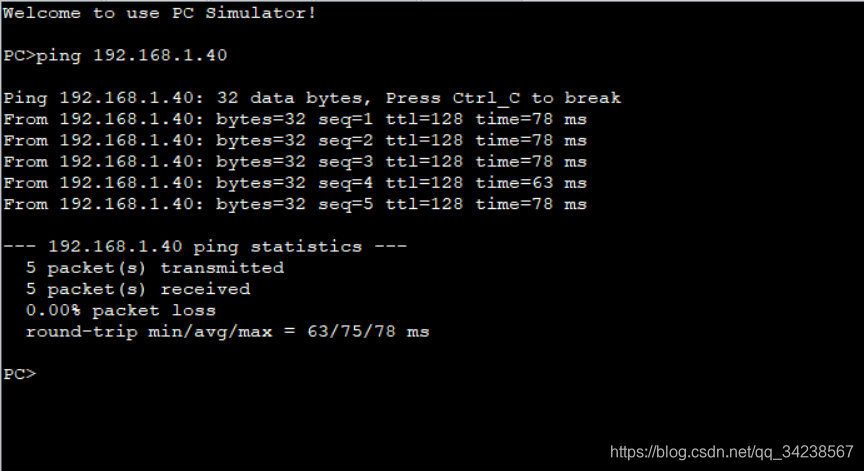

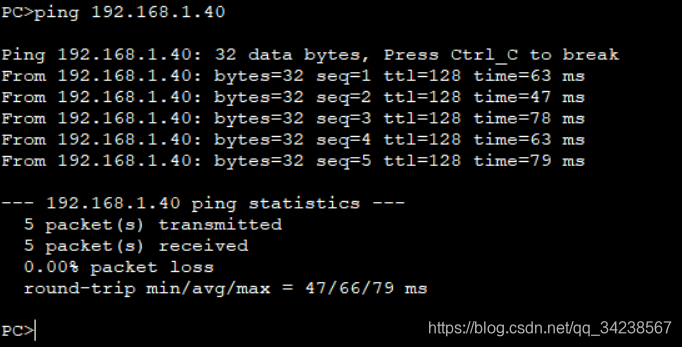

 4. 验证结果：实验成功

 2.单臂路由实验

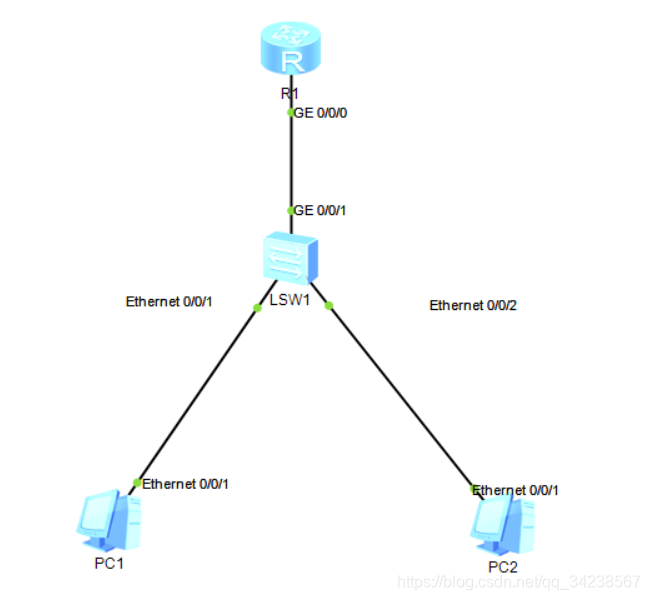

1.先准备两台PC机，交换机和路由器

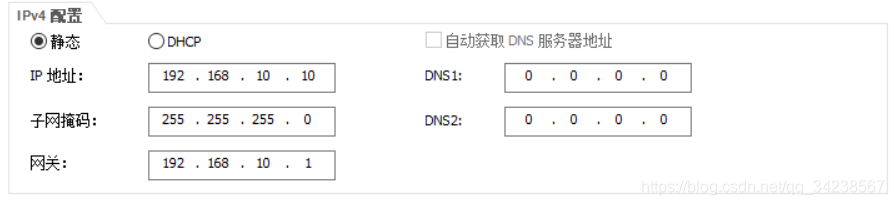

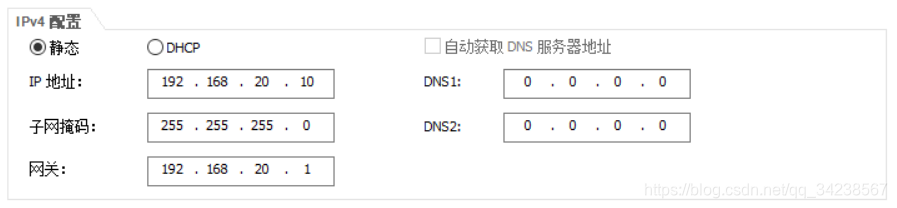

 2.为PC机设置ip、子网掩码和网关

分别设置PC1，PC2的ip为192.168.10.10、192.168.20.10

3.设置交换机

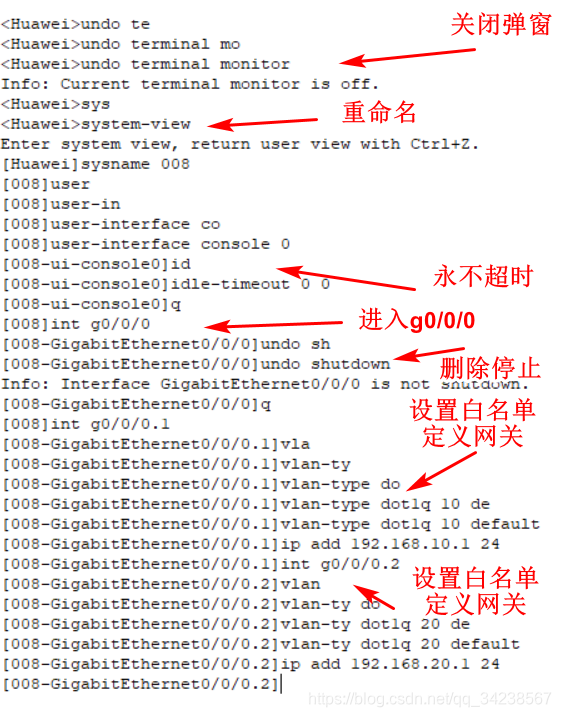

 4.设置路由器

注意：路由器首先要[ ]undo shutdown一下，开启一下接口

 5.结果：用PC1来练一下PC2，看一下不同网段的是否连通

总结：

本次重点不多，主要是trunk的讲解，还有后面俩实验。
