静态路由（也许是目前最全的）

今天在公司，新来了个实习生，突然问道静态路由的问题，他跟我讲他不会设置。然后我就很尴尬，因为这个毕竟是基础知识嘛。所以今天整理了一下静态路由的知识，跟大家分享一下

目录

一.路由器的工作原理

二.路由表的形成

1.路由表

2.路由表的形成

三.静态路由和默认路由

静态路由的简介

静态路由的配置

实验代码

注意事项

实验过程

4.路由器转发数据包的封装过程

5.静态路由和默认路由的配置

总结：

---

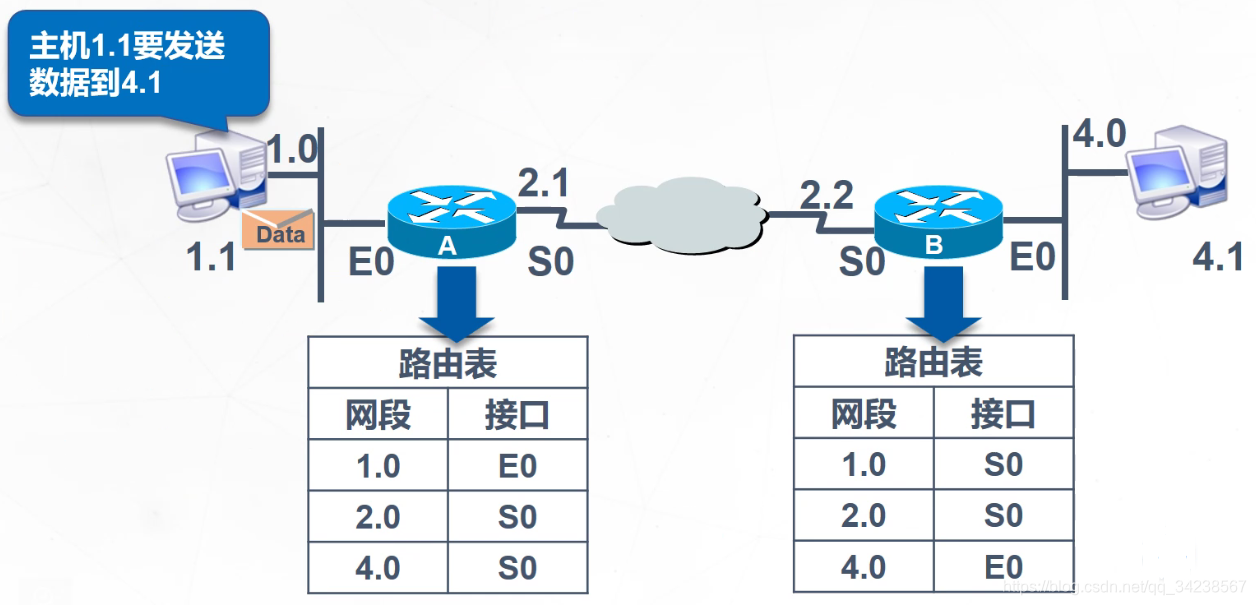

一.路由器的工作原理

路由：从源主机到目标主机的转发过程
路由器是根据路由表转发数据

二.路由表的形成

1.路由表

路由器中维护的路由条目的集合
路由器根据路由表做路径选择

例如：

路由表
网段	接口
192.168.1.0/24	f0/0
10.0.0.	f0/0

2.路由表的形成

直连网段

本地接口配置IP地址和子网掩码，端口开启状态，形成直连路由

非直连路由

不是本地接口配置IP地址和子网掩码，端口开启状态，形成直连路由

对于非直连路由的学习有两种方式

管理员手动添加——静态路由
路由器通过路由协议自动学习——动态路由
（对于非直连网段，需要静态路由或者静态路由，将网段添加到路由表中）

三.静态路由

静态路由的简介

静态路由

由管理员手工配置的，是单向的，拓扑关系缺乏灵活性
优点:配置灵活，管理员手工配置，节省链路开销。
缺点:当拓扑发生改变时，需要管理员去每台路由器上修改路由配置。
静态路由协议只能小规模的企业网络，大型企业网络用的是动态路由协议。
建议五条以内的非直连路由用静态路由协议，五条以上的用动态路由协议。

下一条

指的是路由数据转发方向的下一台路由

路由指明方向有两张方法
1.指明该条路由本地路由器出接口
2.指明该条路由下一条入接口

静态路由的命令

ip route-static 目的网段 子网掩码 下一条入口IP

静态路由的配置

实验代码

[]int g0/0/0  //进入接口g0/0/0
[]undo shutdown //开启接口g0/0/0
[]ip add 10.1.1.1 24  //给接口g0/0/0配置网关IP地址及子网掩码长度
[]int g0/0/1  //进入接口g0/0/1
[]undo shutdown //开启接口g0/0/1
[]ip add 10.1.2.1 24  //给接口g0/0/1配置网关IP地址及子网掩码长度

[]display ip routing-table //查看路由表，此时应该有R1路由器直连的两条路由

[]ip route-static 10.1.3.0 24 10.1.2.2 //配置到目的网段10.1.3.0的静态路由
[]ip route-static 10.1.4.0 24 10.1.2.2  //配置到目的网段10.1.4.0的静态路由

[]display ip routing-table //查看路由表，此时路由表里应该有四条路由

注意事项

• 各路由转发的方向
• 查看需要配置总共有几条路由路径
• 每个路由器的非直连路由有几条

实验过程

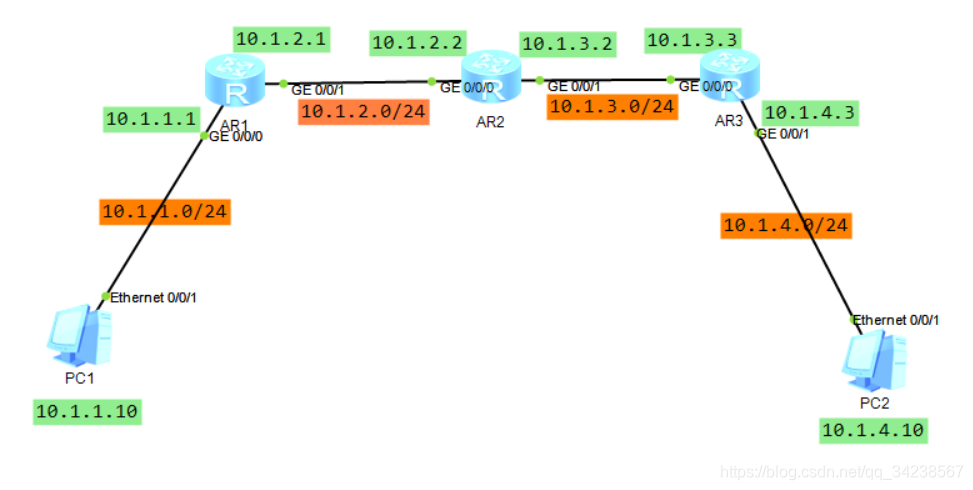

准备三台路由器和两台主机

 分别配置交换机，因为代码一致只是逻辑不一致所以就只写一套代码了

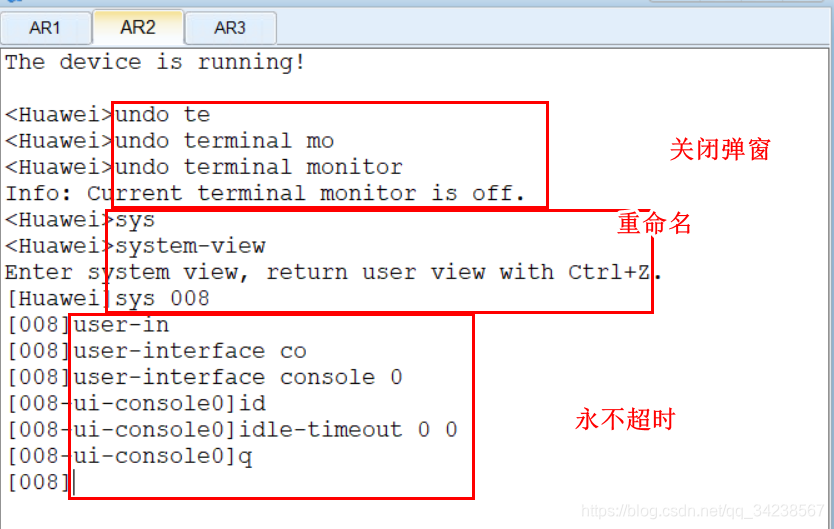

1.三条必打命令

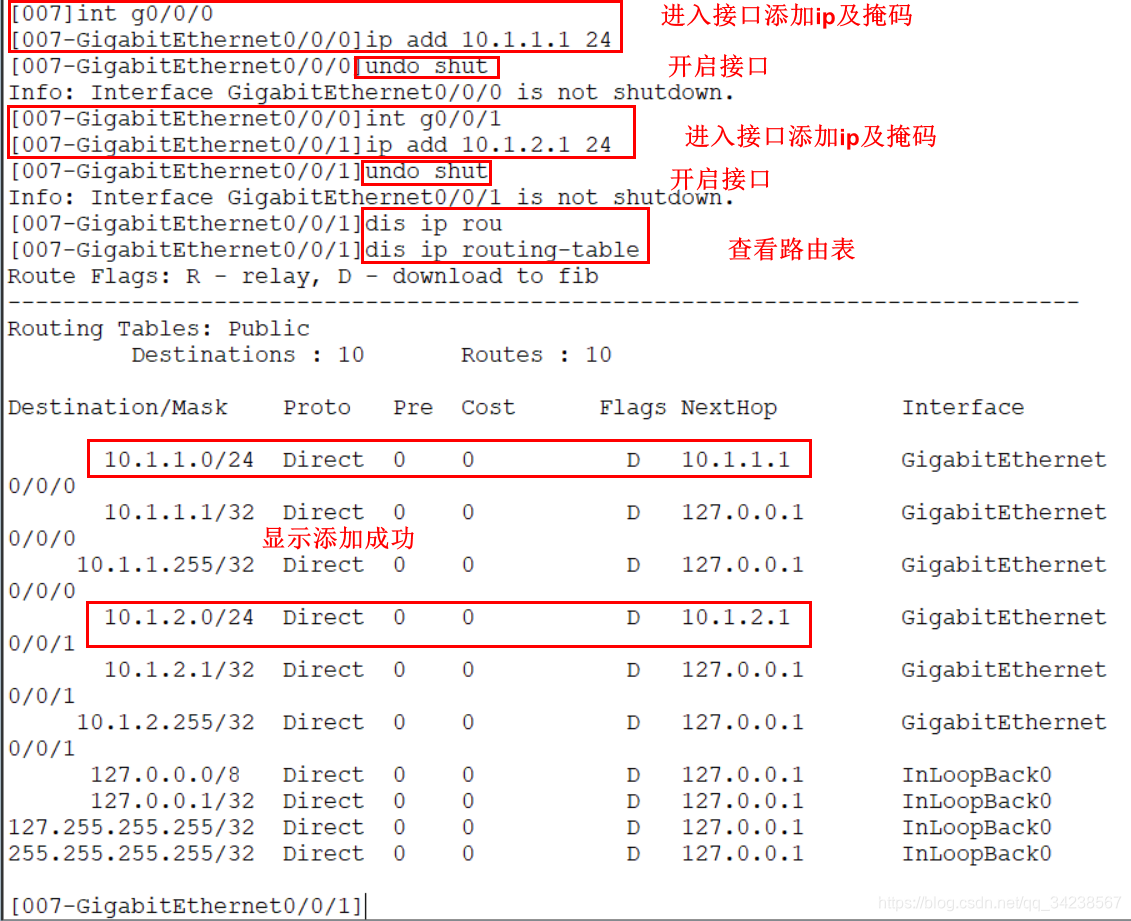

 2.对接口进行定义

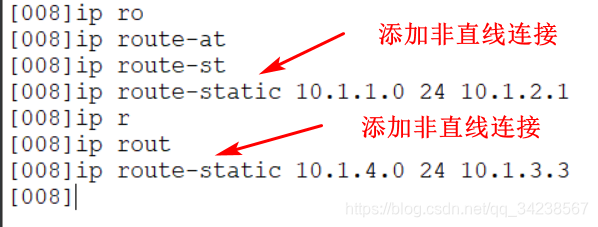

 3.添加非直线连接

对三台路由器分别配置。

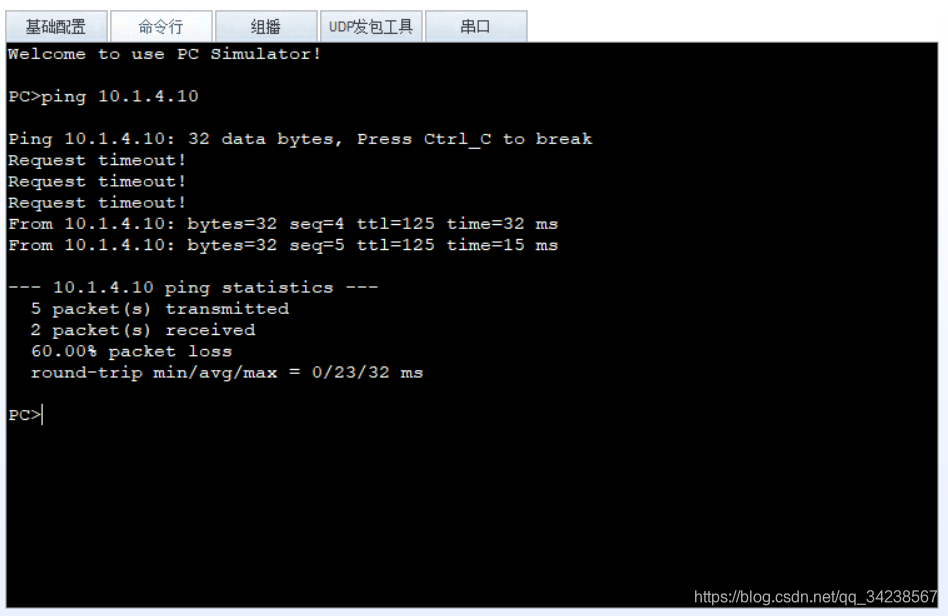

4.ping测试

四、选取最优路由的标准

1.子网掩码长度最长的最优先匹配

2.选取路由协议中优先级最小的最优先匹配

DIRECT：0
OSPF：10
IS-IS：15
STATIV：60
RIP: 100
OSPF ASE: 150
OSPF NSSA: 150
IBGP: 256
EBGP: 256

3.相同路由协议的情况下，选取metric值最小的最优先匹配。
每种协议metric值定义的都不相同，静态路由和路由优先级有关，这个是人为
指定的，RIP协议和跳数有关，跳数越小越优先, 0SPF协议和带宽有关，带宽
最大最优先。metric是用来判定链路质量优劣的。

五、默认路由

简介

默认路由是静态路由的一种特殊形式，它属于静态路由中的一种。
条件：只能在末梢/末节网络中使用。

静态路由协议只能小规模的企业网络。
大型企业网络用的是动态路由协议。

作用：当路由器在路由表中找不到目标网络的路由条目时，路由器吧请求转发到默认路由接口。
表现形式是：0.0.0.0/0

补充

1.浮动路由

指的是配置两条静态路由，默认选取链路质量优(带宽大的)作为主路径，当主路径出现故障时，由带宽较小的备份路由顶替，保持网络的不中断。

2.动态路由协议

IGP（内部网关型路由协议），分为距离矢量型（RIP）和链路状态型（ODPF）
局域网使用
EGP（外部网关型路由协议），BGPV4
广域网使用

静态路由配置实验

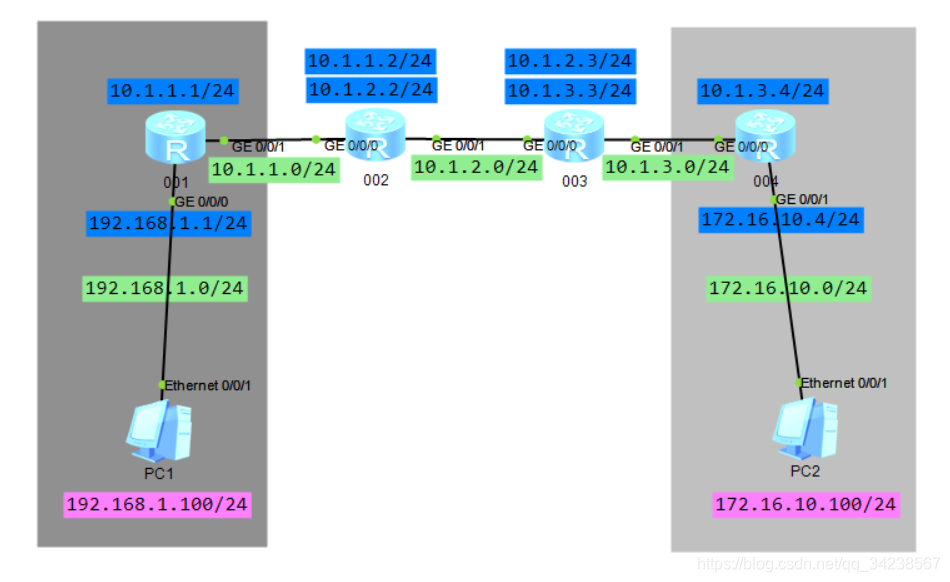

1.准备四台路由器和两台PC机

2.主要代码

[]int g0/0/0  //进入接口g0/0/0
[]undo shutdown //开启接口g0/0/0
[]ip add 10.1.1.1 24  //给接口g0/0/0配置网关IP地址及子网掩码长度
[]int g0/0/1  //进入接口g0/0/1
[]undo shutdown //开启接口g0/0/1
[]ip add 10.1.2.1 24  //给接口g0/0/1配置网关IP地址及子网掩码长度
[]ip route-static 0.0.0.0 0.0.0.0 10.1.2.2 //添加默认路由ip0.0.0.0及子网掩码0.0.0.0 下一条网关10.1.2.2

3.实验步骤

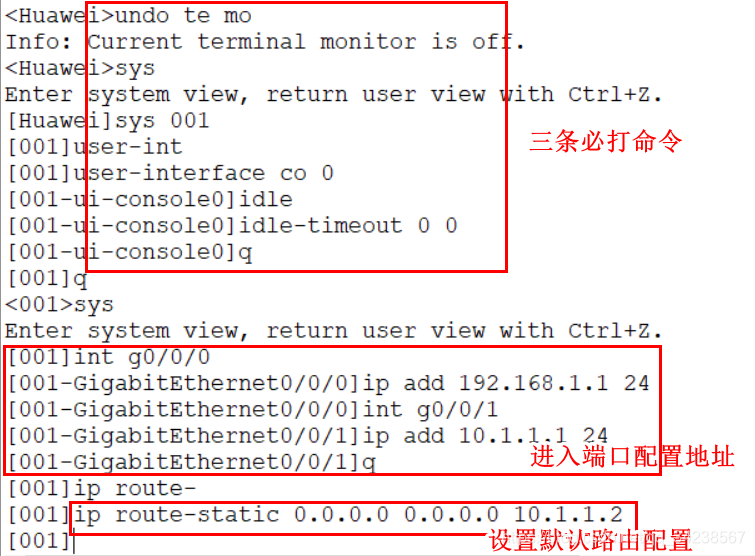

001路由器的设置

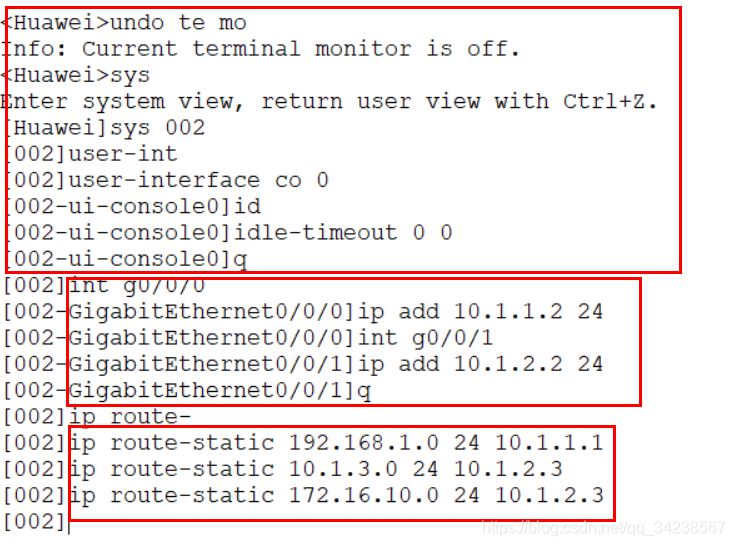

002路由器的设置

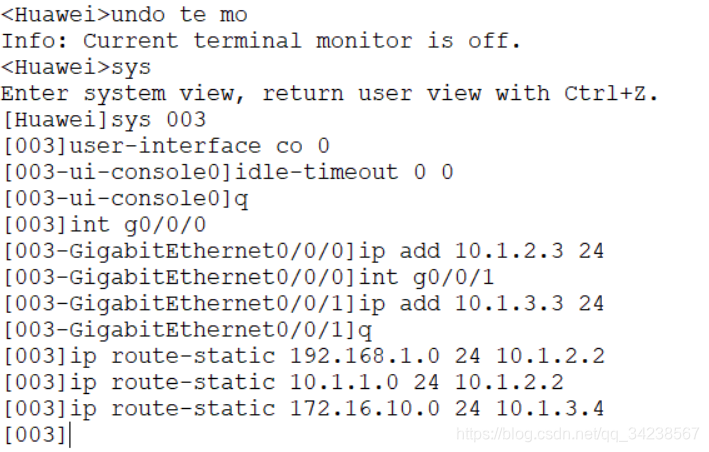

003路由器的设置

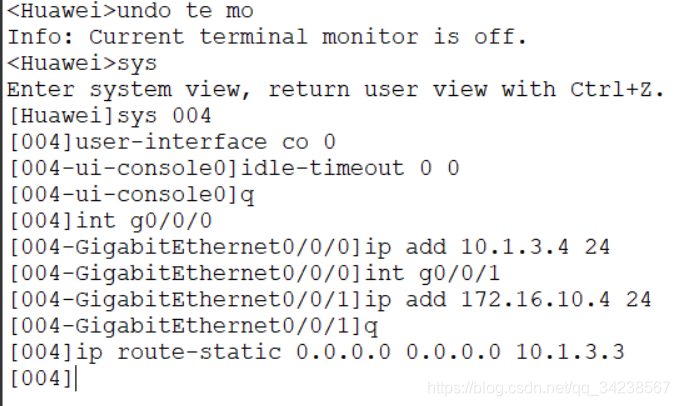

004路由器的设置

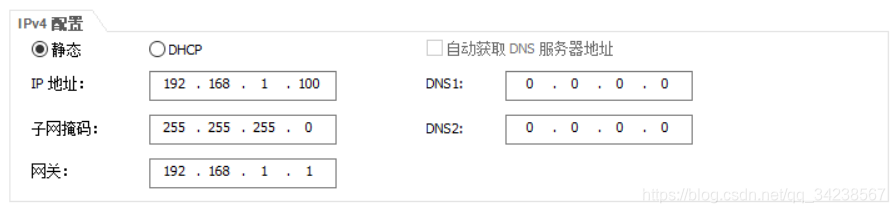

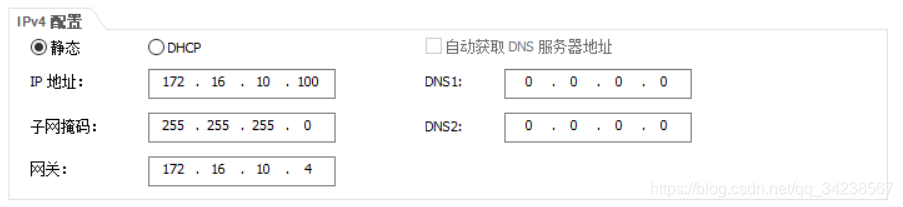

PC机的设置

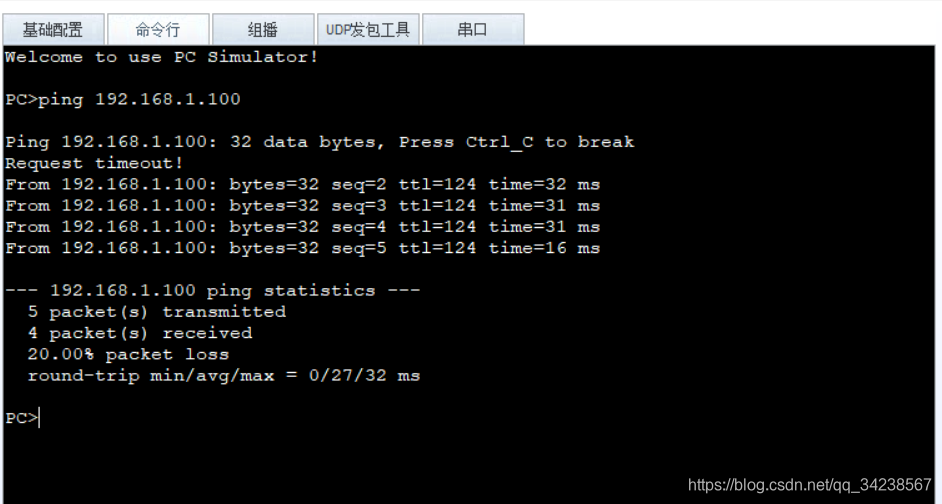

 测试

总结：

本章的难点主要在静态路由和默认路由，以及两者的配置上，需要多联系。加油呀。
