希望有需要的小伙伴可以参考参考，如有误解、请指正！

一、实验原理

1.静态路由：静态路由是由网络管理员手动配置的路由，每条路由都需要明确地指定下一跳的网络地址。静态路由的优点是简单且控制灵活，适用于小型网络。但是在大型网络中，静态路由的维护工作比较繁琐，因为需要手动更新路由表。

格式：ip route-static <目标网络> <子网掩码> <下一跳>

<目标网络> ：指定要达到的目标网络的IP地址。例如：192.168.1.0。

<子网掩码> ：指定目标网络的子网掩码。例如：255.255.255.0。

<下一跳>：指定数据包到达目标网络时，需要通过哪个网关或下一跳设备进行转发。下一跳可以是下一跳路由器/交换机的IP地址，也可以是直接连接目标网络的接口。例如：192.168.2.1。

2.默认路由：默认路由是一种特殊的静态路由，它是对未知目标网络的路由。默认路由的下一跳是指向一个默认网关，也称为缺省网关。当一个数据包的目标网络不在路由表中时，就会使用默认路由发送到指定的默认网关。默认路由的优点是简化了路由表的维护，尤其适用于大型网络。

格式：ip route-static 0.0.0.0 0.0.0.0 <下一跳>

二、实验目的

1.掌握静态路由的原理与优缺点

2.掌握缺省路由的原理与优缺点

3.会用Wireshark分析数据的传递

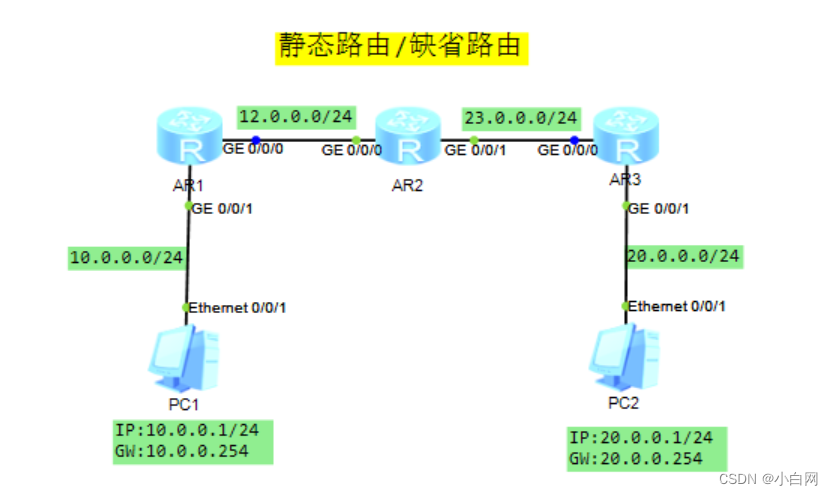

三、实验拓扑

四、实验详解

1.配置路由器及PC的基本信息

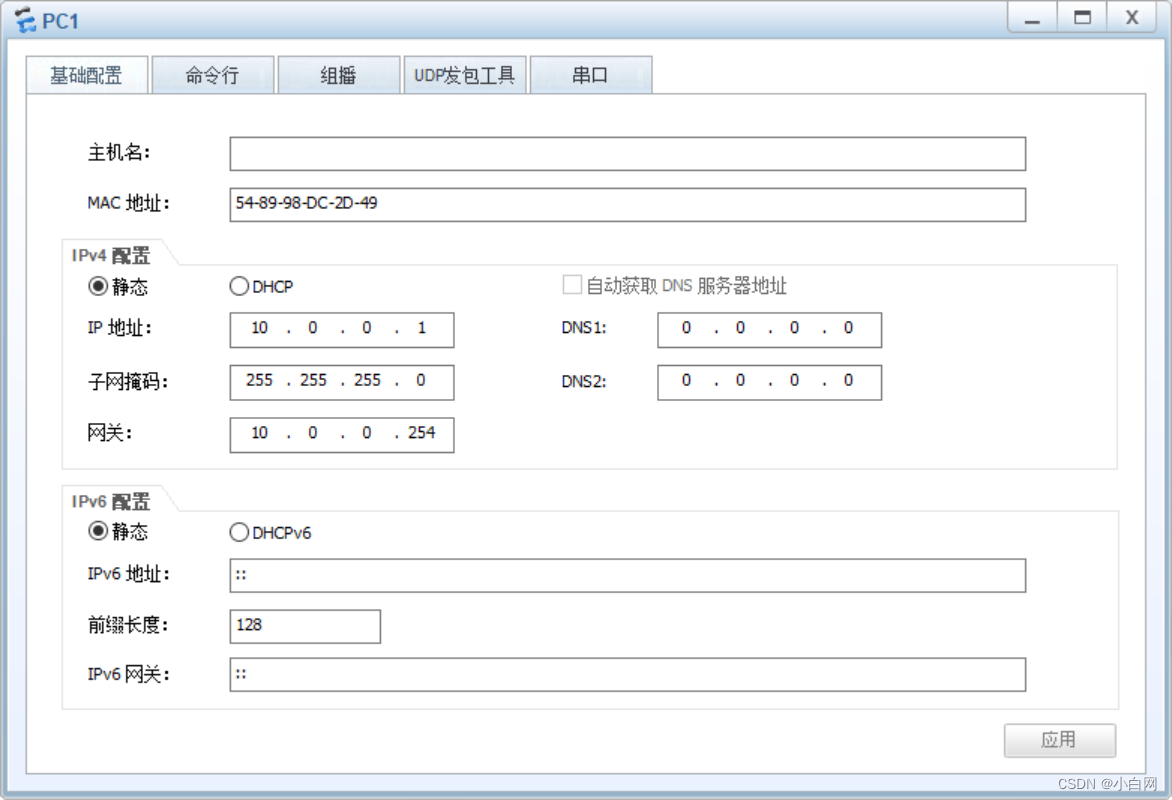

PC1：

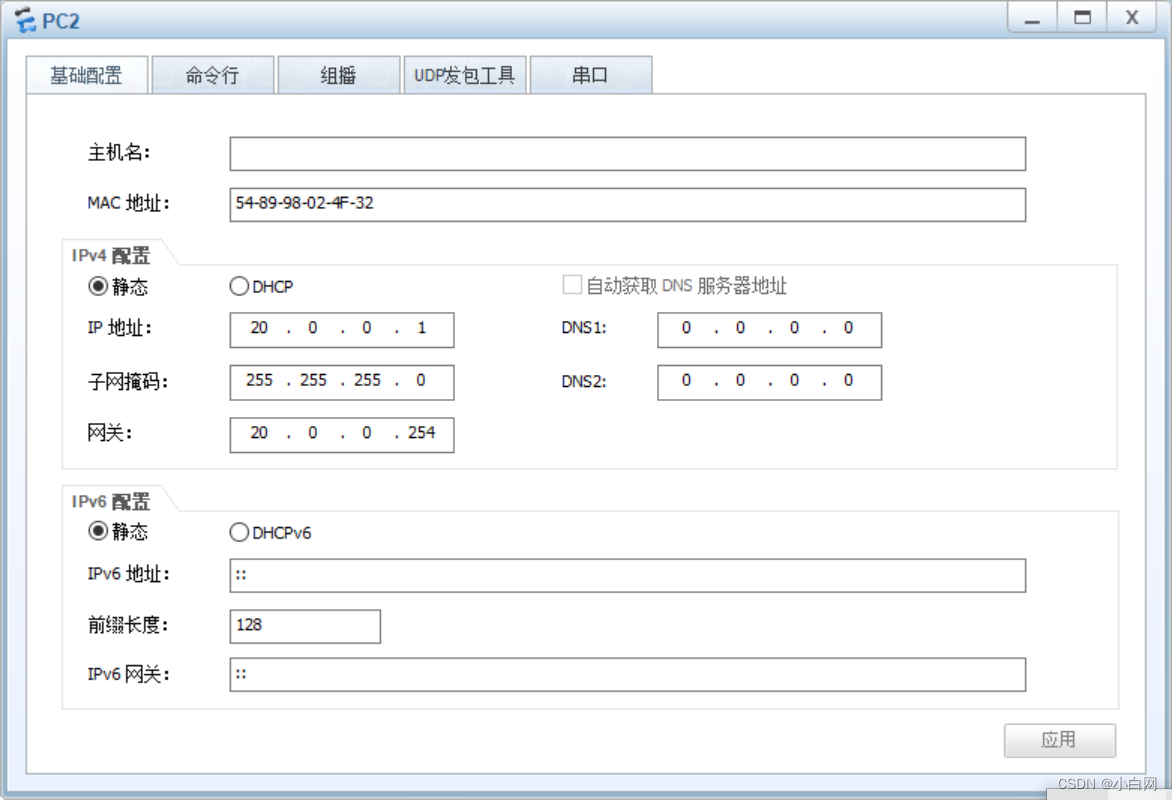

PC2：

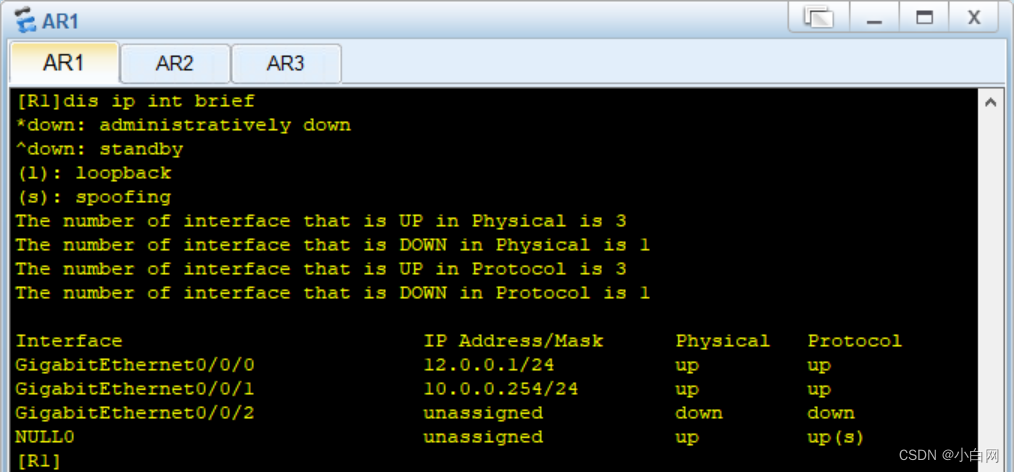

R1：

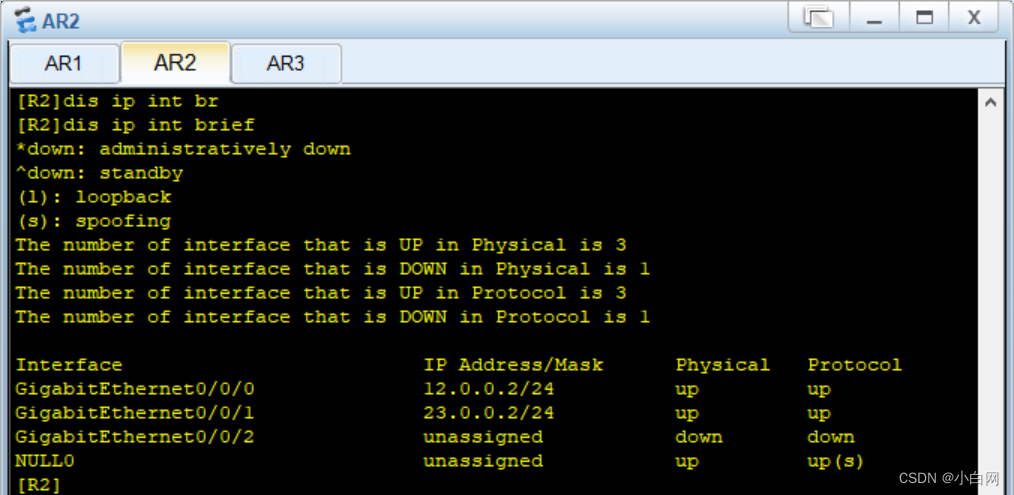

R2：

R3：

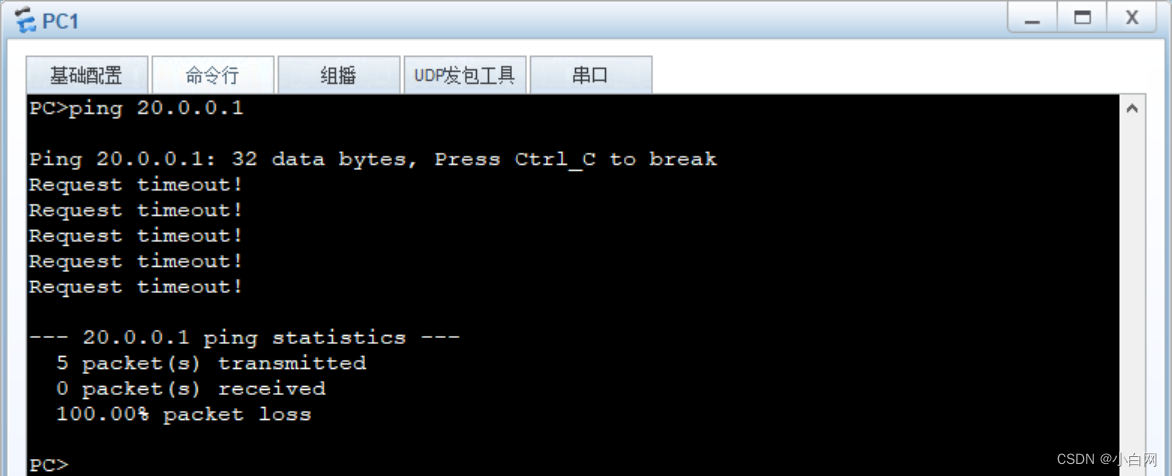

2.此时虽然路由器的每个接口和PC的基本信息已经配置完毕，但是却发现PC1任然是PING不通PC2的，Why?

3.通过查看R1路由表

此时可以发现R1路由表中只有10.0.0.0/24与12.0.0.0/24网段的直连网段路由信息，并没有23.0.0.0/24网段的路由信息，就更不用提可以PING通20.0.0.0网段的路由信息了。

4.在R1与R2上配置静态路由，并通过Wireshark观察分析

思考：静态路由在R1和R2上应该如何配置呢？选取哪个方案才可以实现PC1PING通PC2呢？

方案一：

R1：ip route-static 23.0.0.0 24 12.0.0.2

R2：ip route-static 20.0.0.0 24 23.0.0.3

R2：ip route-static 10.0.0.0 24 12.0.0.1

R3：ip route-static 12.0.0.0 24 23.0.0.2

方案二：

R1：ip route-static 20.0.0.0 24 12.0.0.2

R2：ip route-static 20.0.0.0 24 23.0.0.3

R2：ip route-static 10.0.0.0 24 12.0.0.1

R3：ip route-static 10.0.0.0 24 23.0.0.2

答案：肯定是方案二

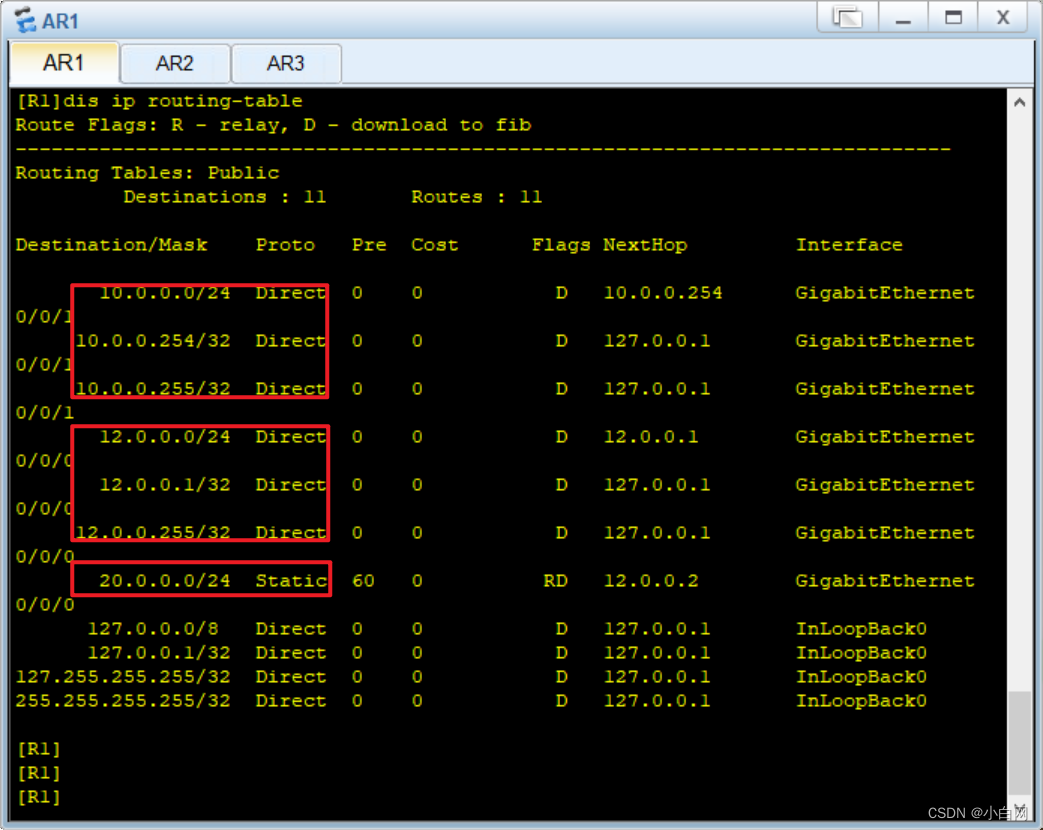

解析：现为R1上配置目的网段为主机2所在网段的静态路由ip route-static 20.0.0.0 24 12.0.0.2，R1想要发送数据给PC2，则必须先发送给R2，故R2也要配置去往PC2所在网段的静态路由ip route-static 20.0.0.0 24 23.0.0.3，此时可以看到R1上已经有去PC2所在网段的路由信息

再在R2上配置去PC2所在网段的静态路由ip route-static 20.0.0.0 24 23.0.0.3，可以看到R2路由表已有PC2所在网段的路由信息。

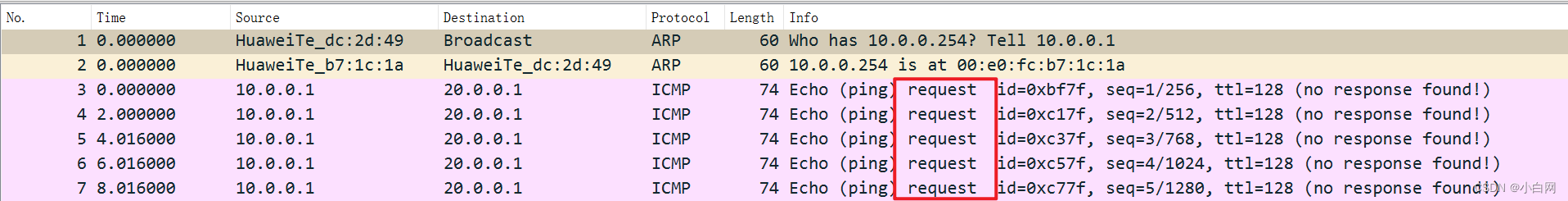

但是现在仍然PING不通，在PC1网段抓包可以发现只有PC1的请求消息，并没有响应消息。

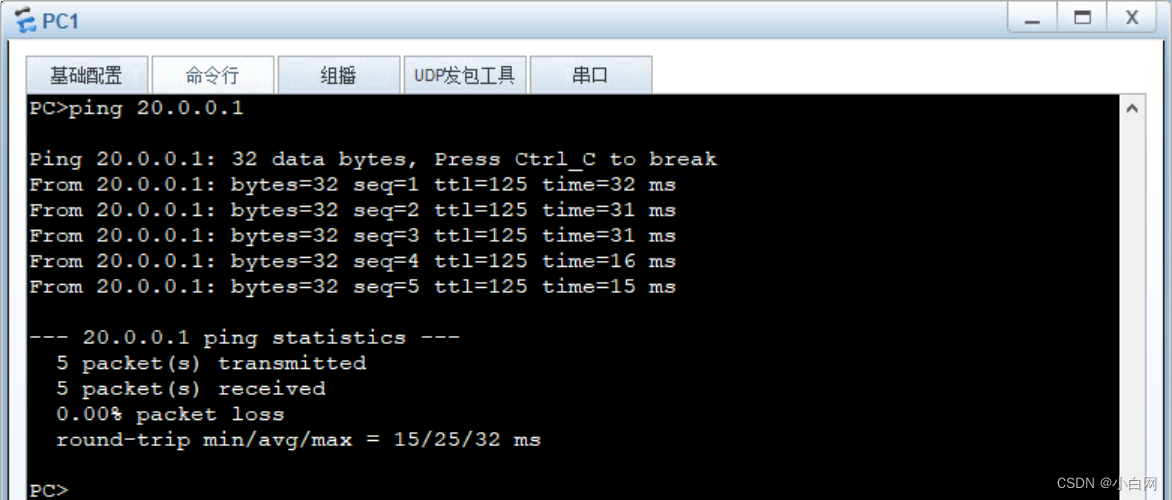

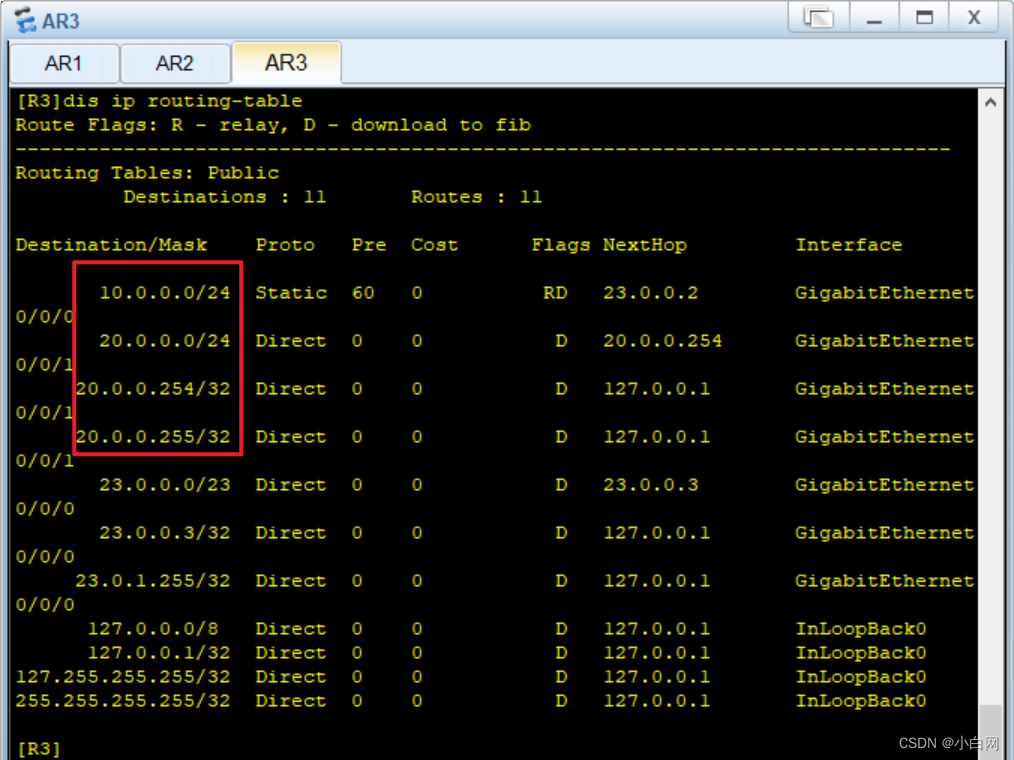

注:这是因为路由的传递是双向的，现在仅仅是PC1知道去往PC2的路，但是PC2并不知道前往PC1的路。为实现PC互通，我们现在需要在R2和R3的路由表中添加去往PC1所在网段的静态路由信息R2：ip route-static 10.0.0.0 24 12.0.0.1、R3：ip route-static 10.0.0.0 24 23.0.0.2。现在可以看到每台路由器上面都有PC1与PC2所在网段的路由信息。
