ATM系统问题陈述、词汇表、领域类图

银行ATM问题陈述、词汇表、领域类图

问题陈述：



随着时代的发展，ATM的功能不断发展，给人们带来巨大的便利。ATM是银行子系统，可以在没有收银员，文员或银行柜员机的情况下为银行客户提供公共空间的金融交易。可以为用户提供“提取现金”、“存款资金”、“转移资金”、“余额查询”等操作，ATM技术人员可控制系统的启动和停止并提供维修，所有这些用例都涉及银行主机。



用户先插入银行卡，读卡器判断用户已将ATM卡插入后，创建会话。会话开始后，读卡器进行读卡，并要求客户输入个人密码。系统将卡号和密码信息送到银行系统进行验证。验证通过后，客户可从菜单选择如下事务：

1、提取现金；

2、向ATM卡账户存款；

3、转移资金；

4、查询ATM卡账户信息。

若用户选择“提取现金”，需输入取款金额，然后ATM吐出相应金额的钱，并向银行主机提供取款额，获得含有最新余额的取款成功确认信息；若用户选择“向ATM卡账户存款”，需将纸币放入槽中，然后ATM向银行主机提供存款额，获得含有最新余额的存款成功确认信息；若用户选择“转移资金”，需输入要转入的卡号和转账金额，确认后ATM向银行主机提供转账金额，获得含有最新余额的转账成功确认信息；若用户选择“查询ATM卡账户信息”，ATM向银行主机获取账户信息并显示在屏幕上。

每当用户选择一个事务，ATM都需要将卡号和密码信息送到银行系统进行验证。若密码错误，则需重新输入密码，重新验证。每个事务完成后，客户可选择继续上述事务或退卡。选择退卡时，系统弹出 ATM 卡，会话结束。



词汇表：



1、Introduction

本文档用于定特定问题领域的术，向不熟悉的读者解释用例描述或其他项目的文件。通常,这个文档可以作为非正式的数据字典,捕获数据定义,以便描述用例和其他项目文档关注的信息系统必须做什么。

2、Definitions

关于银行ATM系统所用到的词汇的定义

2.1 用户：使用ATM机的客户

2.2 银行卡：由商银行提供的的具有消费信用、转账结算、存取现金等全部或部分功能的信用支付工具

2.3 取款事务：用户提取现金的事务

2.4 存款事务：用户向ATM机存放资金的事务

2.5 转账事务：用户将某一账户的资金转到另一账户的事务

2.6 账户信息查询事务：用户查询账户信息的事务

2.7 ATM事务：ATM基本的事务，包括吞卡、读卡、提交用户信息、提交修改金额、退卡。

2.8 ATM机：银行在不同地点设置一种小型机器，利用银行卡让客户可以透过机器进行提款、存款、转账等银行柜台服务

2.9 银行主机：存储用户银行卡所有信息的主机

2.10 ATM技术人员：能控制ATM机的启动和停止，以及提供维修的人员

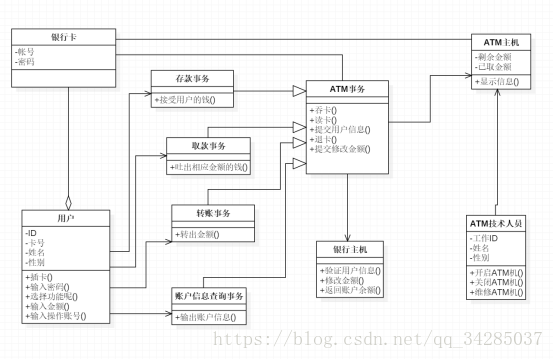

领域类图
