C51编程4-输入电平（独立按键）

      I/O口，I代表Inpout，O代表Output。前面的所讲的点亮LED，是单片机输出高低电平，从而达到控制LED；这一讲将会通过按键输入电平，单片机检测到输入高低电平，将会有对应的动作。

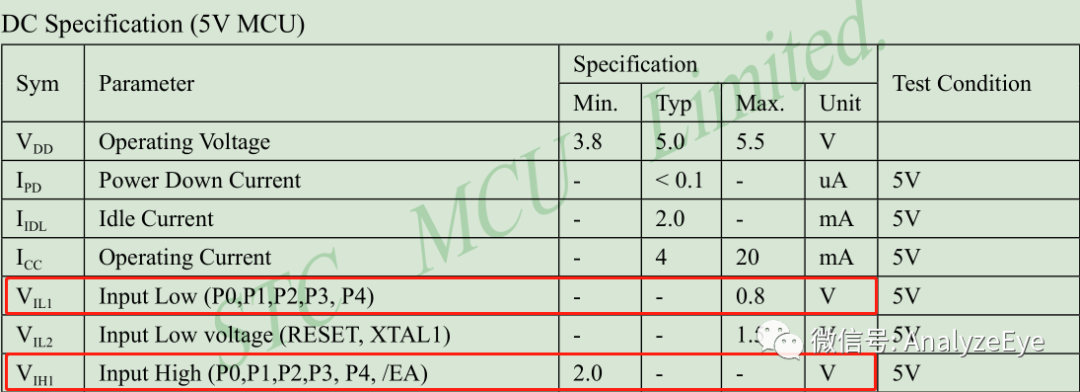

    STC89C52的输入电平识别。



独立按键

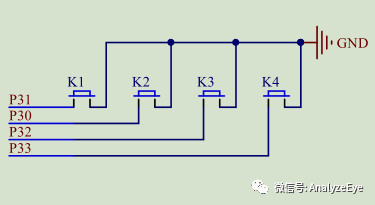

    按键的一端接单片的I/O口，另一端接GND或者VCC（接VCC的时候需要注意，电压是需要单片机能够识别的输入的电压。） ，下图是接GND的连接方式。





     当独立按键按下时，高低电平（VCC或者GND）会直接到达I/O口，此时单片机可以检测到该I/O口是高电平（1）或者低电平（0），然后做独立按键被按下的对应处理。



    现在有一个功能需求，当按下按键时LED被点亮，手松开时LED熄灭。代码应该如何写呢？

#include "reg52.h"
//引入头文件
sbit led1 = P2^0;
//位定义led1，可以直接通过位控制led亮灭
sbit key1 = P3^1;
//位定义key1，可以通过位控制检测该I/O口的状态
void main() {
    //循环
    while(1) {
        if(key1==0) {  //判断I/O口状态，如果为0
            led1 = 0;    //点亮Lled
        }
        else {
            led1 = 1;   //熄灭led
        }
    }
}

    总结：独立按键一端连接I/O口，另一端连接GND或者VCC，当按键被按下GND或者VCC的电平直接到I/O口。通过检测I/O口电压可以判断按键是否被按下，进而触发不同的程序行为。





---------------------------------------------------------
