Dynamo创建立面标高标注【注释系列教程】

Hello大家好！我是九哥~

最近经常有小伙伴咨询关于如何用Dynamo创建尺寸标注的问题，看来大家都已经到了BIM出图的阶段，这是好事儿，那么，最近就抽时间写一些关于Revit注释的教程，通过Dynamo来解决一些重复工作。

今天要分享的，是通过Dynamo快速创建立面标高标注。

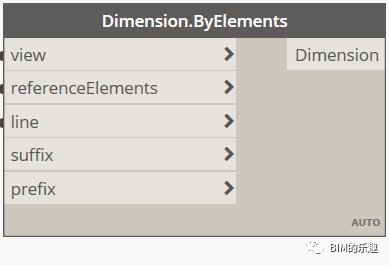

最简单的方式，就是使用Dynamo自带的节点，简单搜下Dimension就能找到Dimension.ByElements节点，可以通过视图、图元、定位线来创建尺寸标注。不过只能使用默认的尺寸标注样式。

这里差的似乎只是定位线，这里我提供一种思路，来创建定位线。通过获取视图的剪裁框，来获取定位线。

在API手册中，View下面，很容易就能找到GetCropRegionShapeManager方法，再进一步，就可以找到GetCropShape方法。
