Visual studio 2019 编程控制CH341A芯片的USB设备

1、硬件

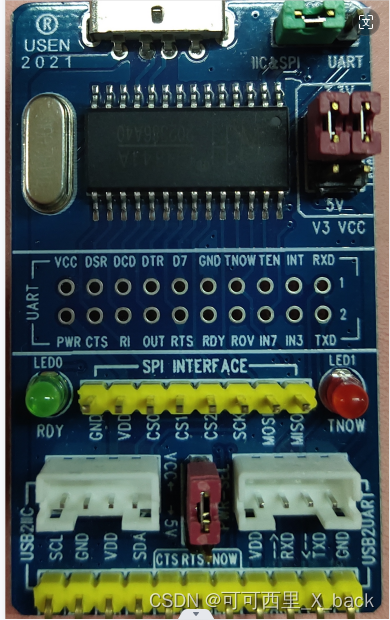

买了个USB可转IIC、或SPI、或UART的设备，主芯片是CH341A

主要说明USB转SPI的应用，绿色跳线帽选择IIC&SPI，用到CS0、SCK、MOSI、MISO这4个引脚

2、软件

2.1、下载CH341A的驱动

点CH341A官网https://www.wch.cn/downloads/CH341PAR_ZIP.html，下载64位DLL库和驱动。

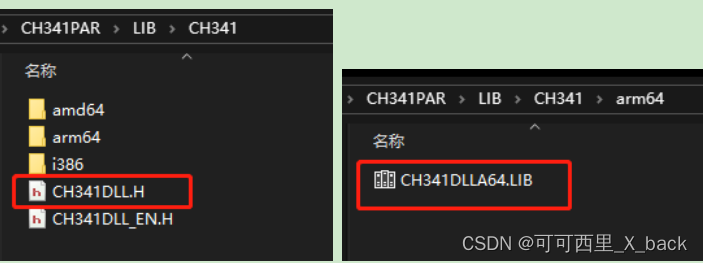

解压下载的文件得到CH341DLL.H、CH341DLL.LIB。

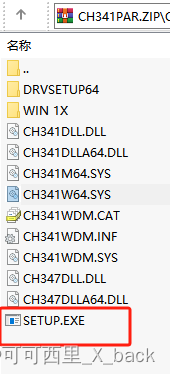

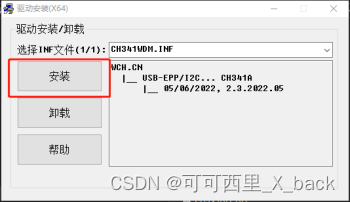

设备连接到电脑后，双击SETUP.exe安装驱动

2.2、 新建visual studio项目

参照链接：https://blog.csdn.net/qq_34414144/article/details/126598125?spm=1001.2014.3001.5502，

新建项目和导入外部库

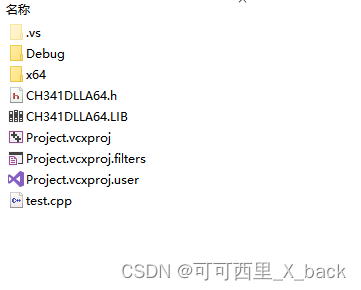

把 2.1节得到的.h和lib文件放到Project目录下

2.3、接口介绍

CH341DLLA64.h里的接口定义，有详细注释，主要用到以下接口

函数	功能
CH341OpenDevice	打开CH341A设备
CH341SetStream	设置串口流模式
CH341StreamSPI4	处理SPI数据流

CH341StreamSPI4 的2种用法，以操作flash为例：

• 只发送数据

unsigned char write_enable(unsigned char* buffer)
{
	*((unsigned char*)buffer + 0) = WREN;  //命令码0x06
	if (CH341StreamSPI4(index, chip_select, 1, buffer) == FALSE) return(FALSE);
	return(TRUE);

}

• 先发送数据，再读数据

unsigned char read_status_register(unsigned char* buffer)
{
	*((unsigned char*)buffer + 0) = RDSR;  //命令码0X05
	if (CH341StreamSPI4(index, chip_select, 1 + 2, buffer) == FALSE) return(FALSE);

	// 因为CH341的SPI是数据流,所以实际返回数据应该去掉自己发出的1个字节(命令和地址)
	memmove(buffer, (unsigned char*)buffer + 1, 2);
	return(TRUE);
}

2.4、编写代码

设备的示例代码基础上，开发自己需要的功能，例如：

ULONG index = 0; //设备号
ULONG chip_select = 0x80; //启动片选
unsigned char buffer_write[4096]; //全局缓冲区

void Select()
{
	char     inputr;   // 输入一个选择号
	unsigned char    a;
	unsigned char* temp1 = &a;
	printf("\n");
	printf("          *******请输入测试的选项*******\n");
	printf("0.退出程序\n");
	printf("1.测试1\n");
	printf("2.测试2\n");
	printf("请输入测试的选项:");
	do {
		inputr = getchar();
		switch (inputr)
		{
		case '0':
			printf("*** CH341CloseDevice \n");
			CH341CloseDevice(0);
			printf("\nExit.\n");
			exit(0);    //退出
		case '1':
			printf("*** test1 \n");
			test1();
			break;
		case '2':
			printf("*** test2 \n");
			test2();
			break;

		default:
			break;
		}
	} while (1);
}

//程序入口
void main()
{
	HANDLE hOut;
	WORD attText = FOREGROUND_GREEN | FOREGROUND_INTENSITY; // 文本属性
	hOut = GetStdHandle(STD_OUTPUT_HANDLE); // 获取标准输出设备句柄
	SetConsoleOutputCP(936); // 设置代码页
	SetConsoleTextAttribute(hOut, attText); // 设置命令行窗口属性
	printf("\nCH341 OPERATION SPI FLASH EN25T80 TEST PROGRAM V1.0\n");
	printf("Copyright (C) TECH32 2009.3\n");
	printf("*** Load DLL: CH341DLLA64.DLL \n");
	if (LoadLibrary("CH341DLLA64.DLL") == NULL) return;  // 加载DLL失败,可能未安装到系统中
	printf("*** CH341OpenDevice: 0# \n");
	if (CH341OpenDevice(0) == INVALID_HANDLE_VALUE) return;  // 使用之前必须打开设备
	if (CH341SetStream(0, 0x81) == 0) return; //高位先发
	Select(); //测试选择
	CloseHandle(hOut); // 关闭标准输出设备句柄
}

2.5、程序运行结果

3、问题解决

3.1、调试窗口打不开

原因：没有安装64位的驱动，请按2.1节步骤安装

3.2、程序未正常运行

原因：可能是程序填写的lib名不对，或lib缺失

3.3、Windows10上正常工作的工具，无法在Windows7上运行

解决办法：
