下面代码是源于Vector的LIN总线测试用例源码，我觉得不错，就单独摘出来分析给大家
C:\Users\Public\Documents\Vector\CANoe\Sample Configurations 15.5.23\LIN\LINSlaveConformanceTest

• 新建一个LIN.cin文件，代码如下，这个函数Util_SendHeader_ProveNoResponse实现的功能是：发送LIN头，并判断DUT给出的什么响应，可以同时检测正常响应，错误帧响应等，这要比在on linTransmError，on linFrame * ，on linReceiveError中判断的方式要简便的多，
• 这个函数主要运用testJoin..系列函数将不同的事件同事监测，然后使用testWaitForAnyJoinedEvent函数触发事件测量

/*@!Encoding:936*/

variables
{
    long  Util_MaxResultTimeout = 1000;     // Timeout to wait for a message/event (in ms)
    long   Util_LinChannel = 1;            // LIN application channel where IUT is connected
    byte LinRawData[8];
}
/**************************************************************************************************
  Description   : This function transmits header with specified frame ID. Afterwards it proves that
                  IUT sends NO response.
                  Depending on the evaluation result a verdict is set!
  ------------------------------------------------------------------------------------------------
  Parameter     : frameId: Frame idenitifier to be transmitted
                  frameDescr: Frame description (optional)
  ------------------------------------------------------------------------------------------------
  Return code   : True on positive verdict, otherwise False
**************************************************************************************************/
long Util_SendHeader_ProveNoResponse(byte frameId, char frameDescr[])
{
  long result;
  long eventIndex;
  testStep("", "Join event");
  testJoinMessageEvent(frameId);
  testJoinLinReceiveErrorEvent(frameId);
  testJoinLinCSErrorEvent(frameId);
  testJoinLinTransmErrorEvent(frameId);

  testStep("", "Sending %s header (Id=0x%X)", frameDescr, frameId);
  Util_SendHeader (frameId);

  // ######## Verification ################
  eventIndex = testWaitForAnyJoinedEvent(Util_MaxResultTimeout);

  switch (eventIndex)
  {
    case 1: // valid frame
      testStep("Verify", "IUT has responded");
    break;

    case 2:  // receive error
      testStep("Verify", "IUT receive error");
    break;

    case 3: // checksum error
      testStep("Verify", "IUT checksum error");
    break;

    case 4: // transmission error
      testStep("Verify", "IUT transmission error");
    break;

    default:
      testStep("Verify", "Internal error! Unexpected event (return code %d) on waiting for response", eventIndex);
  }

  return eventIndex;
}

/**************************************************************************************************
  Description   : This function transmits LIN header
  ------------------------------------------------------------------------------------------------
  Parameter     : frameId: frame Id to be used
  ------------------------------------------------------------------------------------------------
  Return code   : None
**************************************************************************************************/
void Util_SendHeader (byte frameId)
{
  linFrame 0x0  tst_Frame;

  tst_Frame.MsgChannel = Util_LinChannel;
  tst_Frame.ID = frameId;
  tst_Frame.RTR=1;
  output(tst_Frame);
}

• 新建一个LIN.can 测试模块文件，代码如下，这里通过linInvertRespBit函数分别注入 校验和错误，接收错误，正常报文 来测试验证下函数。

/*@!Encoding:936*/
includes
{
   #include "LIN_C.cin"
}

testcase TC_1()
{
  long result;

  testStep("","Set CheckSum Stop Bit Error");
  linInvertRespBit(0x3c,8,7);
  result = Util_SendHeader_ProveNoResponse(0x3c,"");
  write("result = %d",result);

  testStep("","Set data byte8 Stop bit Error.");
  linInvertRespBit(0x0A,7,8);
  result = Util_SendHeader_ProveNoResponse(0x0A,"");
  write("result = %d",result);


  testStep("","send normal frame");
  result = Util_SendHeader_ProveNoResponse(0x0A,"");
  write("result = %d",result);
}

void MainTest ()
{
   TC_1();
}

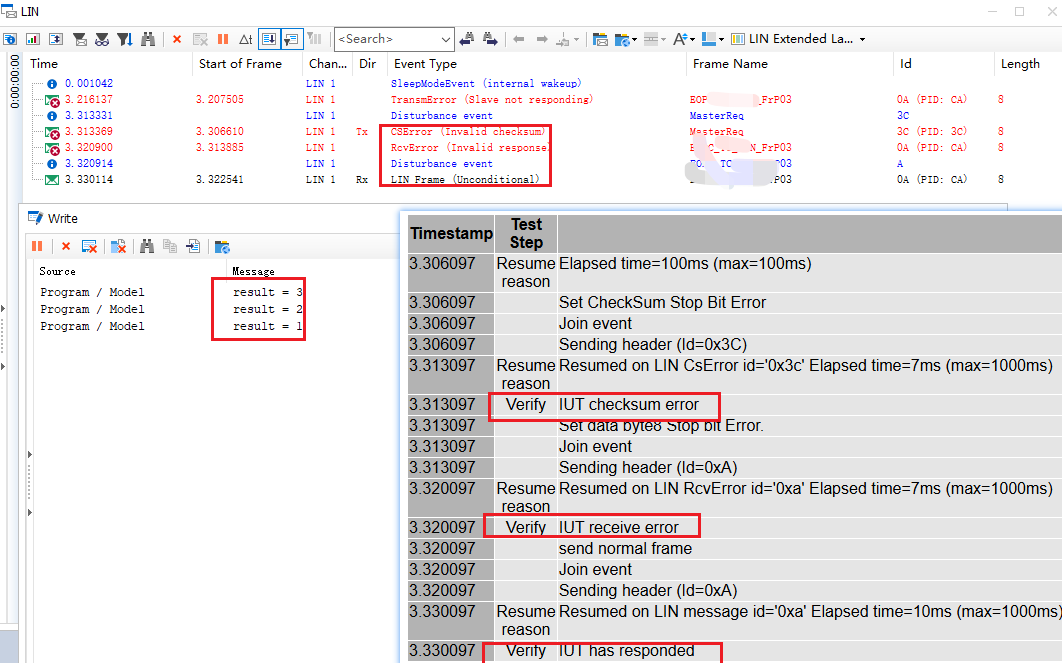

• 测试结果如下图所示。


• 当然你也可以在case 1里面 添加如下代码 拿到正常响应报文的数据内容。

    case 1: // valid frame
      testStep("Verify", "IUT has responded");
      if (testGetWaitEventMsgData(eventIndex, tst_Frame) != 0)
      {
        byte i;
        for(i = 0;i< tst_Frame.dlc;i++)
          LinRawData[i] = tst_Frame.byte(i);
      }
