一、安装驱动

点击下载stlink驱动，提取码：74ok，下载并解压文件包并打开.exe文件；

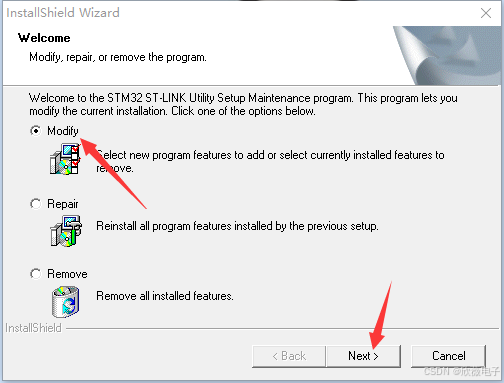

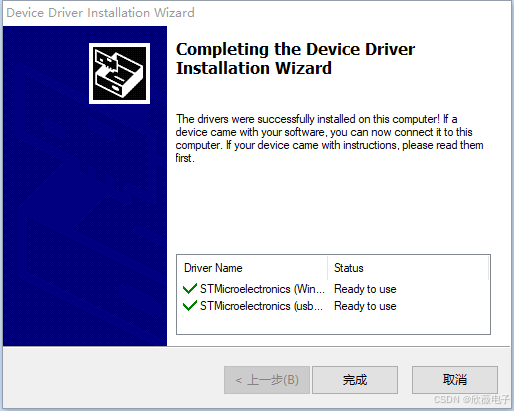

一直默认选项，点击下一步安装；

安装完成后，将stlink插上电脑，然后打开设备管理器，在通用串行总线设备这一栏中可以查看到STM32 STLink即可。如果没有，则需重新安装一遍驱动，或者换个电脑端口连接stlink。

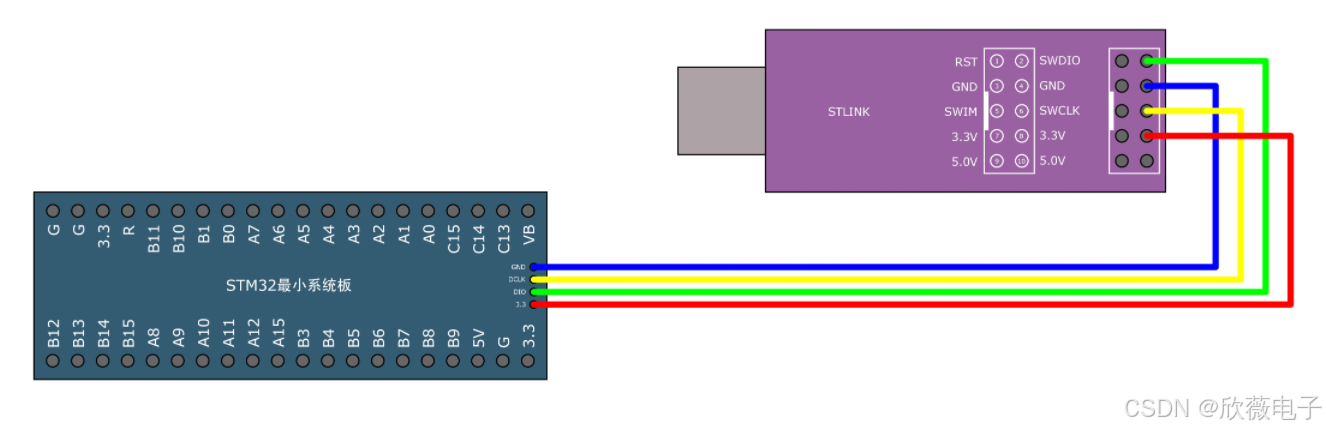

按下图将stlink和stm32接线，不同款式的stlink引脚排列可能会不一样，在stlink的正面都会有引脚标识，对应引脚名称接线即可。接线时需要交叉，并不是依次顺序的。stlink有两排引脚，一般是接在远离缺口的那一排，也就是下面这一排，一定要确保连接正确。

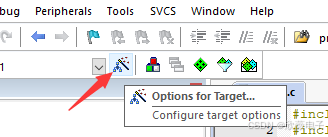

打开需要烧录的工程文件，点击“魔术棒”；

点开“Device”菜单，选择好自己连接的stm32具体型号，如果是stm32f103c8t6那就选择stm32f103c8。

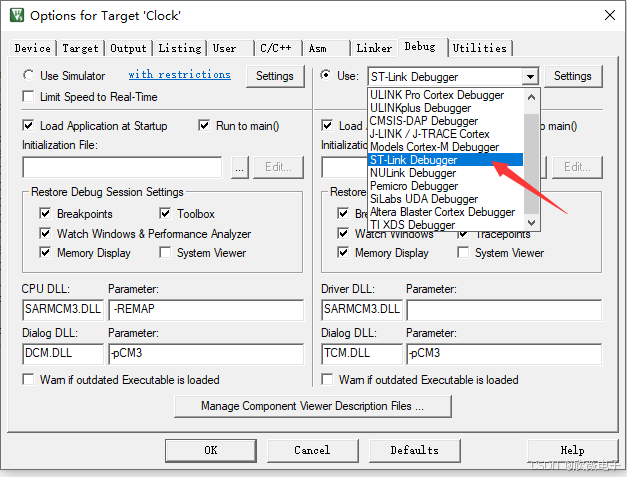

“Debug” 菜单中的下载器选择“ST-Link Debugger”，然后点击右边的“Settings”；

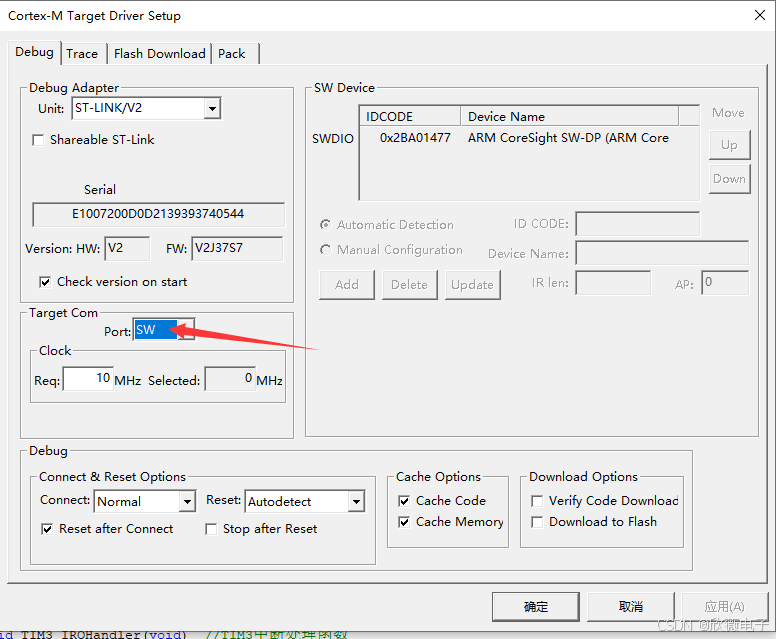

这里选择“SW”，其他的参数可与下图设置一样，右边出现SWDIO号就是识别到了芯片；

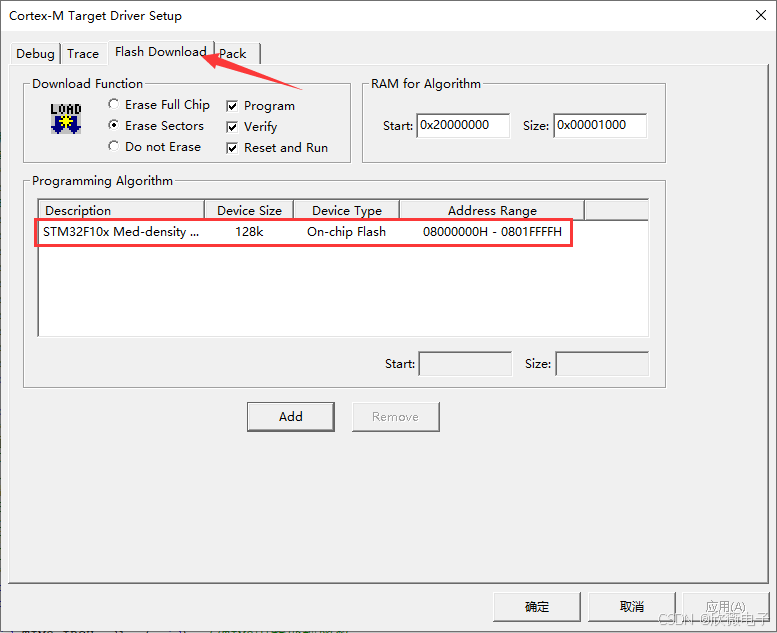

再点到“Flash Download”页面中，点击下边的“Add”按钮添加对应的flash型号，如果是stm32f103c8t6芯片，就可以如图选择，其他型号的就需另外选择。其他选项如图选择即可，设置好后点击确定；

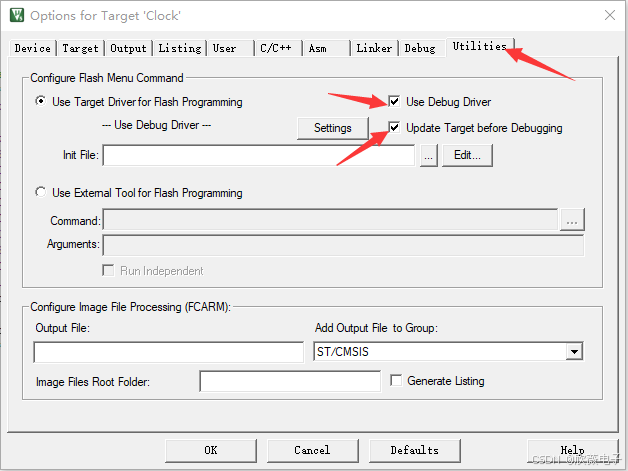

然后点击进入“Utilities”页面，勾选这两个选项，然后点击OK保存并退出。

先点击左边的编译，等待编译通过后，再点右边的下载按钮。若程序编译未通过，则需自行检查代码问题，等编译通过后再下载。

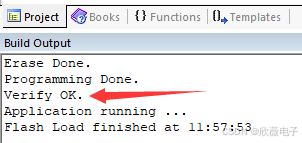

点击下载之后，左下角进度条完成，并出现“Verify OK”字样即下载成功。
