STM32下载时常见报错及解决方法

文章目录

一、No ST-LINK detected

原因分析：

解决方法：

二、No target connected

原因分析：

解决方法：

三、Not a genuine ST Device! Abort connection

原因分析：

解决方法：

四、Flash Download failed  -  "Cortex-M3"

原因分析：

解决方法：

---

一、No ST-LINK detected

原因分析：

        电脑没有检测到stlink设备，一般是stlink或者电脑端口的问题。

解决方法：

        1、确保stlink已经插在电脑USB口，然后打开电脑的设备管理器界面，看看“通用串行总线设备”列表是否出现“STM32 STLink”设备。

        如果没找到stlink设备，可以重新拔插一下stlink，同时观察设备管理器列表有没有刷新，如果列表有刷新，请仔细查找刷新后有变动的地方；如果没有刷新，可能是stlink损坏或者电脑USB口损坏。

        2、找到列表刷新后对应的stlink设备，如果出现在“其他设备”列表，并且图标带有黄色感叹号，则表示没有安装stlink驱动，重新安装驱动，安装结束后拔插stlink，等设备出现在即可“通用串行总线设备”列表并无感叹号即可。stlink驱动下载链接 提取码：74ok

        3、如果插上stlink后，设备管理器识别到的是“未知USB设备（设备描述符请求失败）”，一般就是stlink损坏。

---

二、No target connected

原因分析：

        stlink没有检测到stm32，这个问题的原因比较多，可能是接线错误、stlink固件版本不对、也可能是stm32禁用了调试端口或者stm32已经损坏等等，需要自行逐个排除。

解决方法：

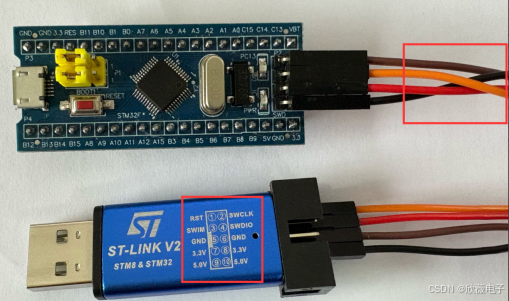

        1、检查接线。不同款式的stlink引脚排列可能会不一样，按照引脚丝印仔细检查接线，在stlink的正面都会有引脚标识，对应引脚名称接线即可。接线时需要交叉，并不是依次顺序的。stlink有两排引脚，一般是接在远离缺口的那一排，也就是下面这一排，一定要确保连接正确。

        ps：也可以尝试把stm32的3V3和GND引脚接在stlink第一排上的3.3V和GND上。另外，接线接触不良也会导致这个问题，可以换几根线试一下。

STM32	ST-LINK
SWCLK / DCLK	SWCLK
SWIO / DIO	SWDIO
3V3	3.3V
GND	GND

        2、更新stlink固件。固件版本过低也会导致出现这个错误，固件更新操作步骤如下：

                ①打开Keil软件的安装目录，如果不清楚安装目录，可以在桌面keil软件图标右键，打开文件所在的位置，找到安装目录；

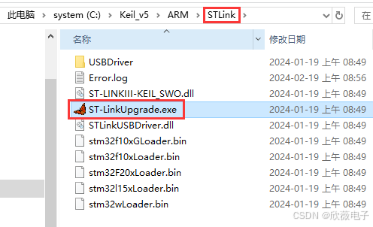

                ②右键跳转到安装目录后，退回上一级文件夹，然后依次打开ARM，STLink文件夹，找到ST-LinkUpgrade.exe文件并打开；

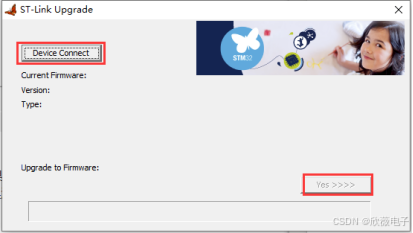

                ③将stlink插到电脑USB口，如果已经插上了，则需要重新拔插一下，并且最好把stlink的线也全都拔掉。然后先点击Device Connect 按钮连接设备，连接成功后，再点击右下角Yes 按钮更新固件；

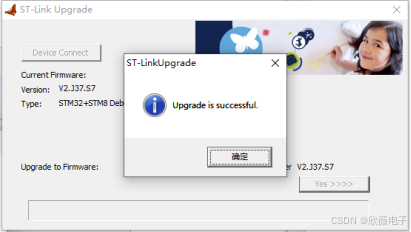

                ④固件更新成功后，再次重新拔插stlink即可。

        3、解锁调试端口。如果是stm32禁用了调试端口，可以按住复位键不松手，然后点击下载按钮，点完下载按钮后要及时松开复位键。

        4、使用串口（USB转TTL）烧录程序。

        烧录教程可参考：如何使用串口（USB转TTL）下载stm32单片机

如果以上方法都无法解决，那大概率是stm32已经损坏，当然也无法直接排除stlink损坏的可能。

---

三、Not a genuine ST Device! Abort connection

原因分析：

        识别到不是正版ST设备。

解决方法：

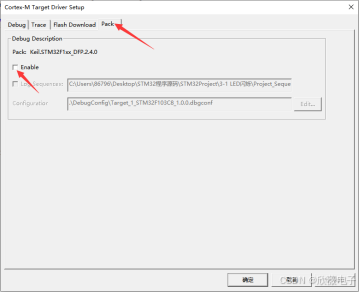

        点击魔术棒→“Debug”→“Settings”；

        打开“Pack”页面，将“Enable”选项取消选择，然后确定，OK，重新下载即可。

---

四、Flash Download failed  -  "Cortex-M3"

原因分析：

        配置问题，stm32的Flash型号没有添加或者没选对。

解决方法：

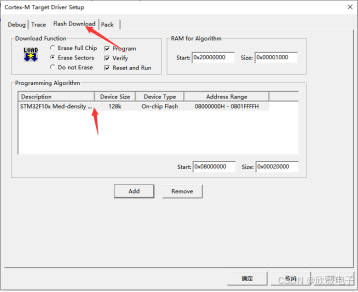

        点击魔术棒→“Debug”→“Settings”→“Flash Download”，点击下边的“Add”按钮添加对应的flash型号，如果是stm32f103c8t6芯片，就可以如图选择，其他型号的就需另外选择，添加好后点确定，OK，然后重新下载即可。
