TCP通信调试助手===wireshark使用

笔者这几天在调试基于车载以太网DoIP（ISO13400）的UDS诊断协议，（ISO14229+ISO15765）所有就用wireshark来监控一下报文，看看TCP层、DoIP层和UDS层的数据报文。

wireshark软件

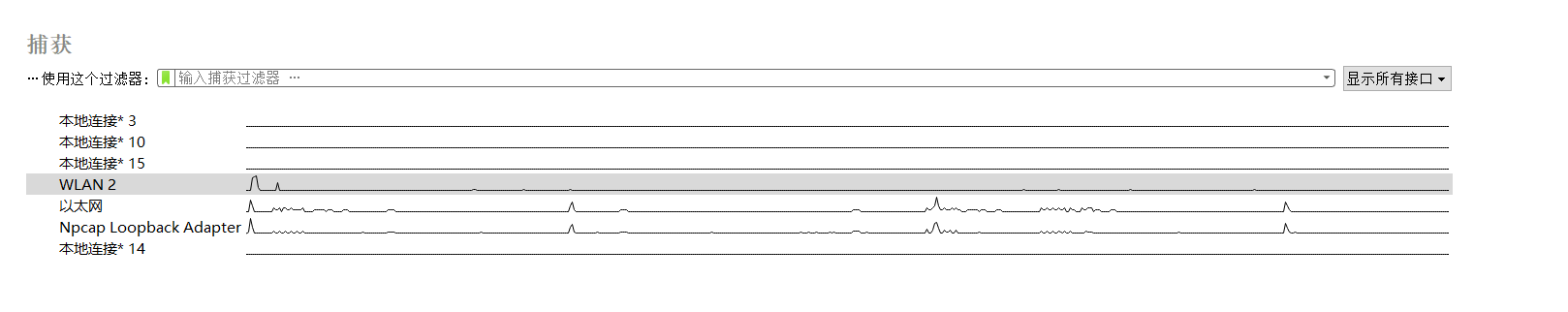

• 选择指定端口进行报文监控

• 以太网数据和报文解析（双击进行去可以查看具体报文解析）

• 错误帧类型：
  • [TCP Previous segment not captured] ：该帧TCP报文之前的报文未收到
  • [TCP Out-Of-Order]：TCP包乱序
  • [TCP dup ack XXX#X]：重新传某一个包
  • [TCP Fast Retransmission]：快速重传
  • [TCP Retransmission]：重传

ETH 以太网帧（数据链路层）

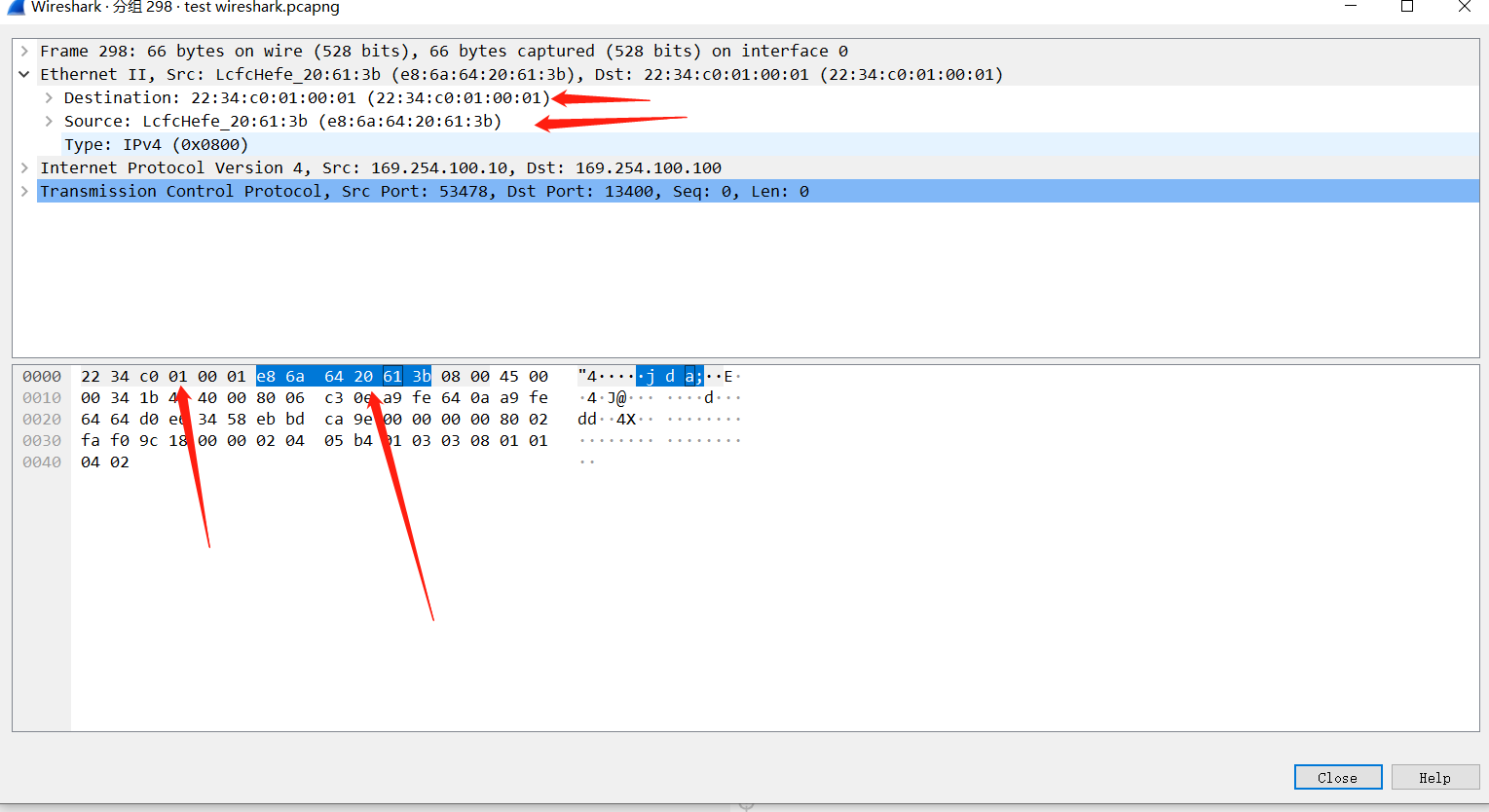

• 目标地址和源地址都指的是MAC地址，即物理地址。目标地址：22:34:C0:01:00:01，源地址：E8:6A:64:20:61:3B，报文这里没有给出前导码和校验码


• 类型一般指IPv4、IPv6、ARP、Vlan

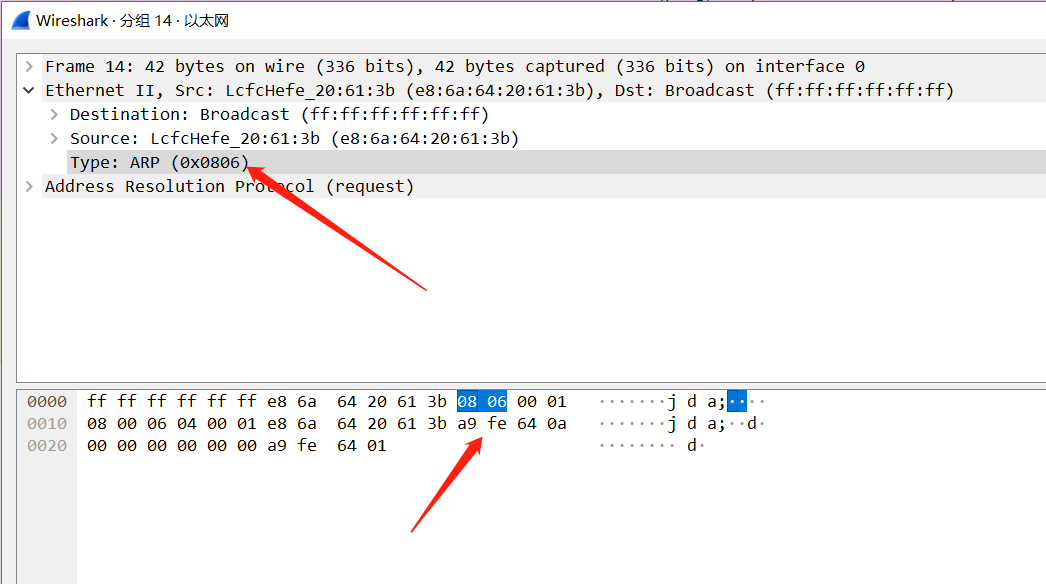

  比如 在clinet 广播网关时发送的包（寻找网关，该地址是自己设置的，并不是网关分配的，所以再寻找网关，也挺形象 who and tell），ARP类型，

IP帧（网络层）

以一组报文为例：前面划红线的是目标地址+源地址+类型

• 45：4为IPv4,5指的IP头部共20字节，即（5）*4字节。
• 00：服务类型
• 00 2A：总共42字节，IP头部+TCP头部 ETH(14)+IP(20)+ICMP(22) = 16*3+8 = 56 56-14 =42
• 10 5D：标识
• 40 00:标志和分片偏移，标志：保留/是否分片/最后一片，各占一位 ，后面是分片之后相对于原始数据的偏移，以8字节为一个单位
• 05：生存期，TTL，最多可以经过的路由数
• 01：协议，TCP（0x06）、UDP（0x11）还是ICMP（0x01），
• E2 17 ：校验数，校验方法为何校验，以16位位一组进行累加，最后取反，注意：超过16位的需要重新再组合相加，校验的两位按0x00处理，0x4500+0x2A+0x105D+0x4000+0x0501+0xC0A8+0x0106+0xC0A8+0x0108 = 0x21DE6，然后0x1DE6+0x02 = 0x1DE8,取反之后为0xE217，所以校验位0xE217
• C0 A8 01 06 ：192.168.1.6 C0 A8 01 08：192.168.1.8

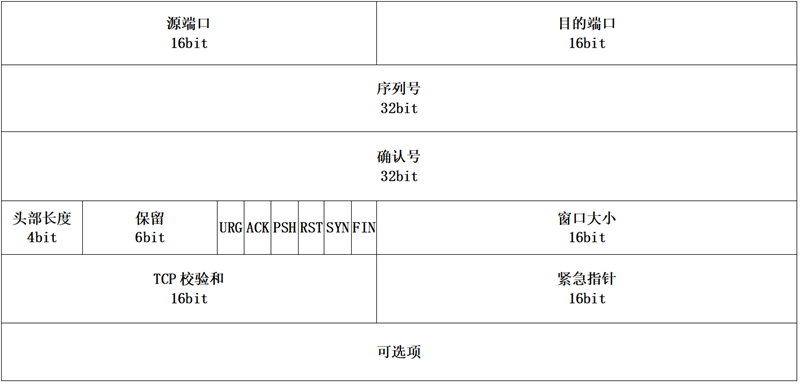

TCP帧（传输层）

以具体的TCP报文为例：源IP：a9 fe 64 0a （169.254.100.10） 目标IP：a9 fe 64 64（169.254.100.100）

• d0 e6：53478
• 34 58：13400
• eb bd ca ae ：序列号 可以确认
• 02 d1 83 1a：确认号
• 50：5代表头部字节数，单位是4字节，5*4 = 20字节
• 18：1保留 8代表PSH，通信过程中，提示接收端把缓存区数据读走，SYN，建立链接，FIN：断开链接 ACK：响应包，确认序列号正常，RST：重新链接
• fa fd：窗口大小
• d1 53：TCP校验和，与IP计算方法一样
• 00 00：紧急指针

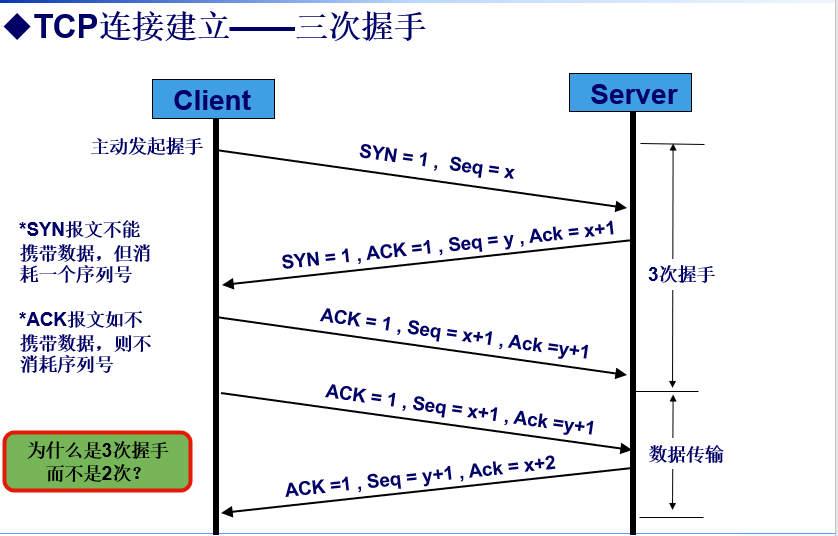

TCP三次握手

299：SYN Seq = 0，
300：SYN ACK Seq =0，Ack=1
301：ACK Seq = 1，Ack = 1

上面SYN代表建立链接 ACK代表响应包 Ack 代表确认序列号

通信双方的序列号和确认号会互换，并且按照len的数据增加

TCP四次挥手

FIN ACK：FIN 客户端（服务器）发出断开链接， Seq = 1 Ack = 5
ACK：服务器响应 ACK =1 Seq = 5 Ack =2
FIN ACK：FIN 服务器（客户端）发出断开链接，Seq = 5，Ack = 2
ACK：客户端响应 ACK =1 Seq = 2 Ack = 6

DoIP帧（应用层）

DoIP：Diagnostic communication over Internet Protocol，通过以太网的诊断通信，或者叫车载以太网，

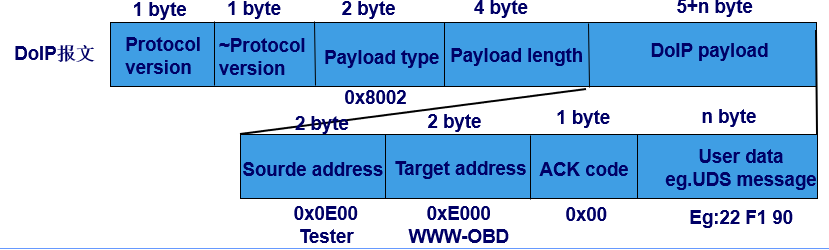

诊断数据类的一个报文格式如下：

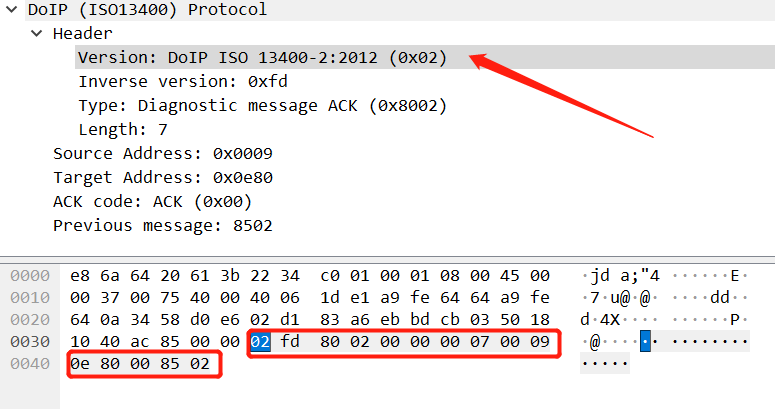

以具体的报文为例：

• 02：协议版本
• fd：协议版本反码
• 80 02：诊断肯定响应类型 0x0000-0008 节点管理类 0x4000-0x4004 车辆信息类 0x8001-0x8003 诊断类
• 00 00 00 07：数据报文长度（后面的DoIP Payload）
• 00 09：源地址 （应用层通信双方设备的地址）
• 0e 80：目标地址
• 00：ACK Code，响应码
• 85 02：UDS报文

UDS帧（应用层，DoIP上层）

UDS（Unified Diagnostic Services）统一诊断服务，UDS 对 DoIP的数据报文格式进行重新定义

以安全访问为例进行介绍：具体报文在下面

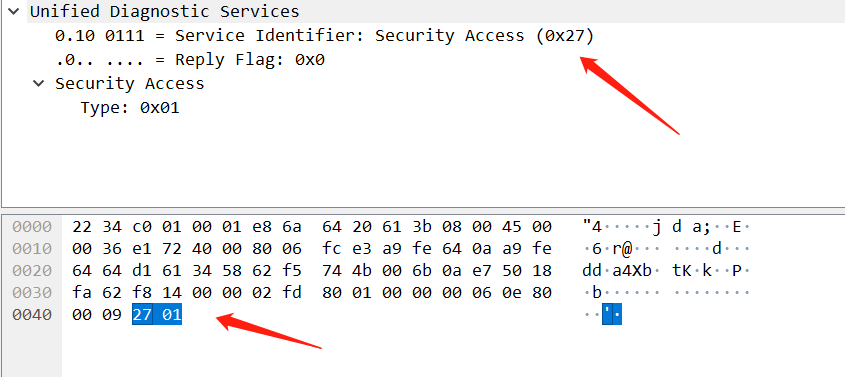

请求seed ：27 01

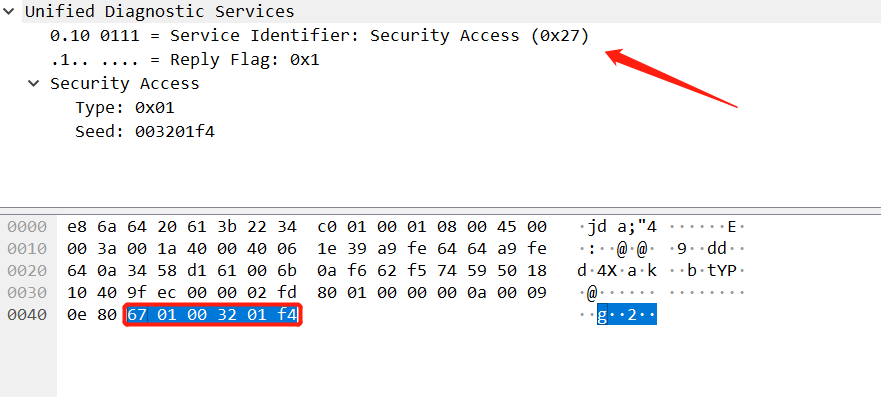

响应seed：67 01 XX XX XX XX
