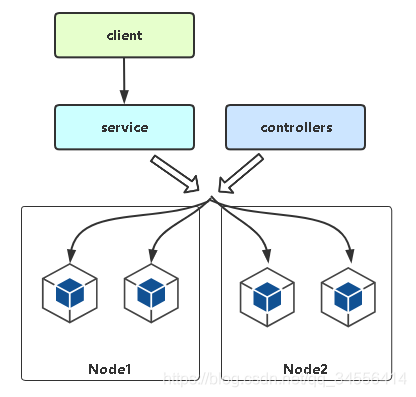

Service 存在的意义

在进行业务升级的时候pod中容器的ip会发生变化，Service引入主要是解决Pod的动态变化，提供统一访问入口，下面是service的两个主要功能：

防止Pod失联，准备找到提供同一个服务的Pod（服务发现）
定义一组Pod的访问策略（负载均衡）

我们不应该期望 Kubernetes Pod 是健壮的，而是要假设 Pod 中的容器很可能因为各种原因发生故障而死掉。Deployment 等 controller 会通过动态创建和销毁 Pod 来保证应用整体的健壮性。换句话说，Pod 是脆弱的，但应用是健壮的。

每个 Pod 都有自己的 IP 地址。当 controller 用新 Pod 替代发生故障的 Pod 时，新 Pod 会分配到新的 IP 地址。这样就产生了一个问题：如果一组 Pod 对外提供服务（比如 HTTP），它们的 IP 很有可能发生变化，那么客户端如何找到并访问这个服务呢？

Kubernetes 给出的解决方案是 Service。（Service为了给客户端提供固定的访问端点，因此在客户端和服务端提供了中间层叫Service，Service名称解析是强依赖于Dns解析组件的，部署完k8s还需要部署CoreDns）

Service三种常用类型

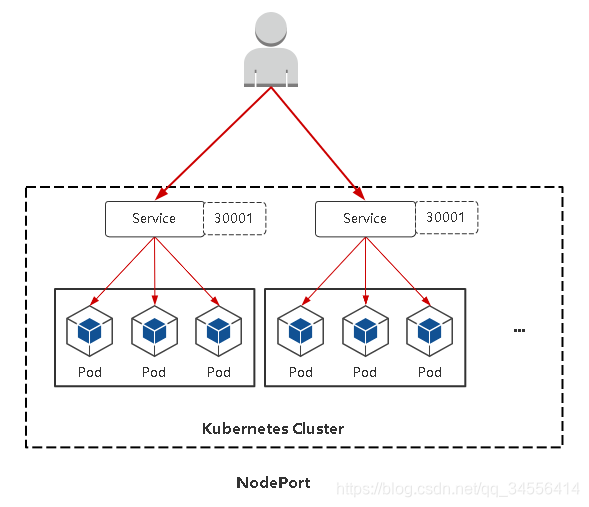

NodePort：在每个节点上启用一个端口来暴露服务，可以在集群外部访问。也会分配一个稳定内部集群IP地址。

访问地址：<任意NodeIP>:<NodePort>

端口范围：30000-32767

除了 Cluster 内部可以访问 Service，很多情况我们也希望应用的 Service 能够暴露给 Cluster 外部。Kubernetes 提供了多种类型的 Service，默认是 ClusterIP。

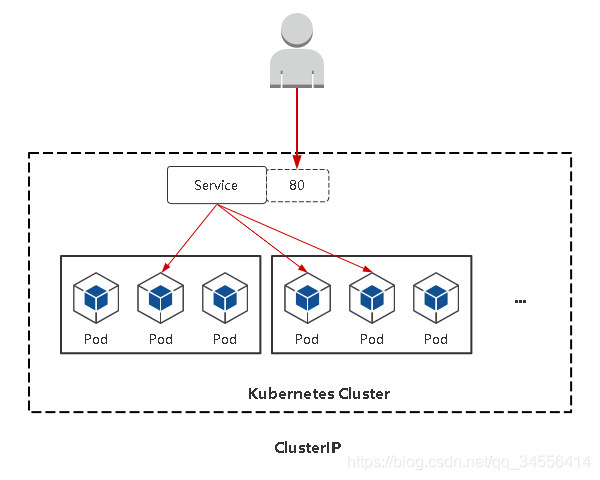

ClusterIP
Service 通过 Cluster 内部的 IP 对外提供服务，只有 Cluster 内的节点和 Pod 可访问，这是默认的 Service 类型。

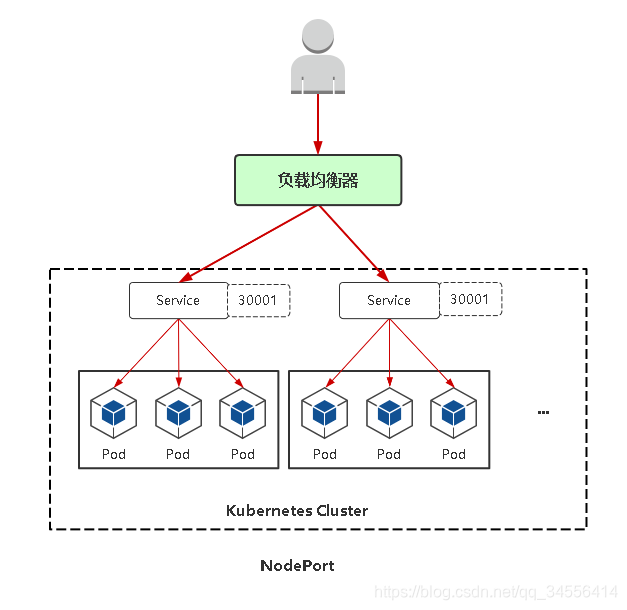

LoadBalancer：与NodePort类似，在每个节点上启用一个端口来暴露服务。除此之外，Kubernetes会请求底层云平台（例如阿里云、腾讯云、AWS等）上的负载均衡器，将每个Node （[NodeIP]:[NodePort]）作为后端添加进去

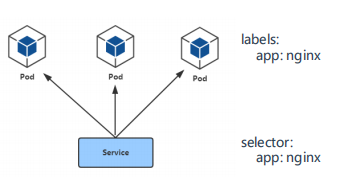

Pod与Service的关系

• Service通过标签关联一组Pod

• Service使用iptables或者ipvs为一组Pod提供负载均衡能力

创建测试Pod

Kubernetes Service 从逻辑上代表了一组 Pod，具体是哪些 Pod 则是由 label 来挑选。Service 有自己 IP，而且这个 IP 是不变的。客户端只需要访问 Service 的 IP，Kubernetes 则负责建立和维护 Service 与 Pod 的映射关系。无论后端 Pod 如何变化，对客户端不会有任何影响，因为 Service 没有变。

来看个例子，创建下面的这个 Deployment：

[root@k8s-master ~]# cat service-clusterip.yml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: web
  namespace: default
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:    #这个标签很重要，service通过该标签来关联pod
        app: nginx
    spec:
      containers:
      - name: web
        image: nginx:1.19
        ports:
          - containerPort: 80

---

apiVersion: v1
kind: Service
metadata:
  name: web
  namespace: default
spec:
  ports:
  - port: 80        #service端口，相对于负载均衡器的端口，为前端提供的端口
    protocol: TCP   #协议
    targetPort: 80  #容器端口
  selector:         # 指定关联Pod的标签
    app: nginx
  type: ClusterIP   # 服务类型，默认为clusterip



#当使用clusterip的时候只有两个端口有用，servicer地址端口和容器端口
  ports:
  - port: 88  service地址上端口
    targetPort: 80  容器端口

#selector 指明挑选那些 label 为 run: httpd 的 Pod 作为 Service 的后端

#将 Service 的 80 端口映射到 Pod 的 80 端口，使用 TCP 协议

我们启动了三个 Pod，label 是app:nginx，Service 将会用这个 label 来挑选 Pod。( Pod 分配了各自的 IP，这些 IP 只能被 Kubernetes Cluster 中的容器和节点访问。 )

[root@k8s-master ~]# kubectl get pod -l app=nginx -o wide
NAME                   READY   STATUS    RESTARTS   AGE     IP               NODE        NOMINATED NODE   READINESS GATES
web-559cd747d5-58v72   1/1     Running   0          3m29s   10.244.169.141   k8s-node2   <none>           <none>
web-559cd747d5-cwmjt   1/1     Running   0          3m29s   10.244.36.77     k8s-node1   <none>           <none>
web-559cd747d5-fz8c7   1/1     Running   0          3m29s   10.244.169.142   k8s-node2   <none>           <none>

[root@k8s-master ~]# curl 10.244.169.141
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>

看看service关联哪些pod

[root@k8s-master ~]# kubectl get svc,ep
NAME                 TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)   AGE
service/kubernetes   ClusterIP   10.96.0.1        <none>        443/TCP   39d
service/web          ClusterIP   10.111.237.182   <none>        80/TCP    10m

NAME                   ENDPOINTS                                             AGE
endpoints/kubernetes   192.168.179.102:6443                                  39d
endpoints/web          10.244.169.141:80,10.244.169.142:80,10.244.36.77:80   10m

访问这个Ip就会转发到后端的pod,这里相对于lb负载均衡。前端要访问也是访问该service的clusterIP加上端口

[root@k8s-master ~]# curl 10.111.237.182:80
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>

根据前面的端口映射，这里要使用 8080 端口。另外，除了我们创建的 httpd-svc，还有一个 Service kubernetes，Cluster 内部通过这个 Service 访问 kubernetes API Server。

通过 kubectl describe 可以查看 web 与 Pod 的对应关系。

[root@k8s-master ~]# kubectl describe svc web
Name:              web
Namespace:         default
Labels:            <none>
Annotations:       <none>
Selector:          app=nginx
Type:              ClusterIP
IP:                10.111.237.182
Port:              <unset>  80/TCP
TargetPort:        80/TCP
Endpoints:         10.244.169.141:80,10.244.169.142:80,10.244.36.77:80
Session Affinity:  None
Events:            <none>

Coredns解析

还可以通过名称去访问，注意这里的busybox版本要是这个1.28.4版本，最新版本会出现dns解析有问题，coredns只能解析出IP具体访问需要IP+端口

[root@k8s-master ~]# kubectl run -it dns-test --rm --image=busybox:1.28.4 -- sh
If you don't see a command prompt, try pressing enter.
/ # nslookup web
Server:    10.96.0.10
Address 1: 10.96.0.10 kube-dns.kube-system.svc.cluster.local

Name:      web
Address 1: 10.111.237.182 web.default.svc.cluster.local

/ # wget nginx-service:8888
Connecting to nginx-service:8888 (10.111.237.182:80)
index.html           100% |******************************************************************|   612   0:00:00 ETA

如果集群内部访问直接写 web.default这个名称就行或者clusterip也可以，写名称好一些，即使service重新创建了，名称也不会发生变化。如果service误删除了，重新创建那么还得去程序修改Ip

上面的Endpoints 罗列了3个 Pod 的 IP 和端口。我们知道 Pod 的 IP 是在容器中配置的，那么 Service 的 Cluster IP 又是配置在哪里的呢？CLUSTER-IP 又是如何映射到 Pod IP 的呢？

答案是 iptables，下篇博客介绍。
