功能说明

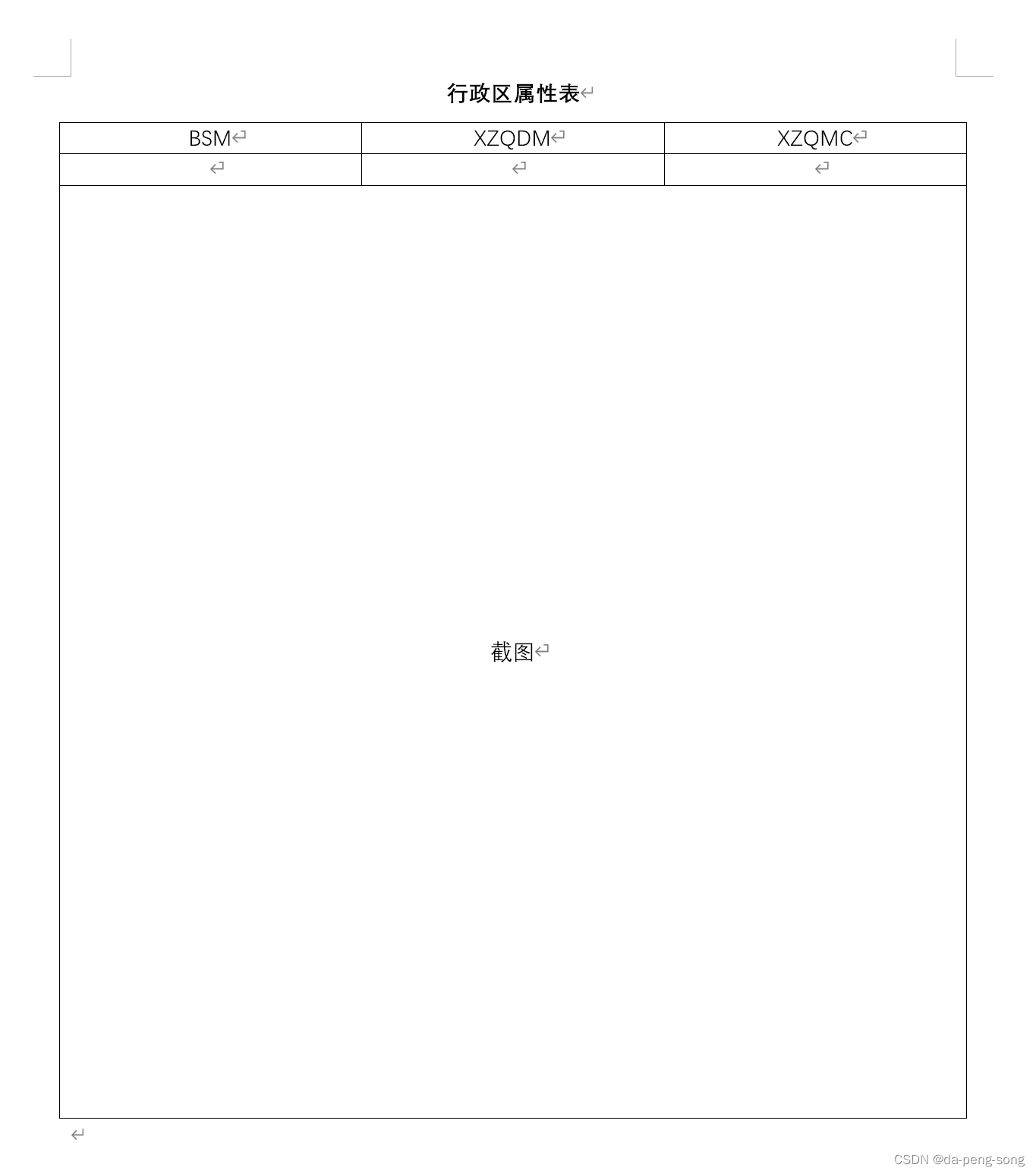

在日常工作中，常常需要将arcgis的要素属性表填写到word文档中， 偶尔还要将要素的截图插入word中，一般都是有一个word模板，里面有表格填写了字段名称，需要逐个填写要素属性，并配备要素截图。样例word模板如下：

本代码目标为：

• 1 读取图层要素的字段数据，自动填入word模板的表格中。
• 2 将要素对应的截图 ，自动插入word模板中。
• 3 每个要素数据单独保存一个word文档。

1 准备工作

软件环境为ArcGIS10.8，python版本为2.7，对中文支持不好，故所有的文件和目录需要为非中文状态。

1. 本文使用的word模板为D盘根目录下的“test.docx”；
2. 要素数据图层为D盘更目录下test.mdb/XZQ图层，读取和填写的字段为“BSM”、“XZQDM”、“XZQMC”；

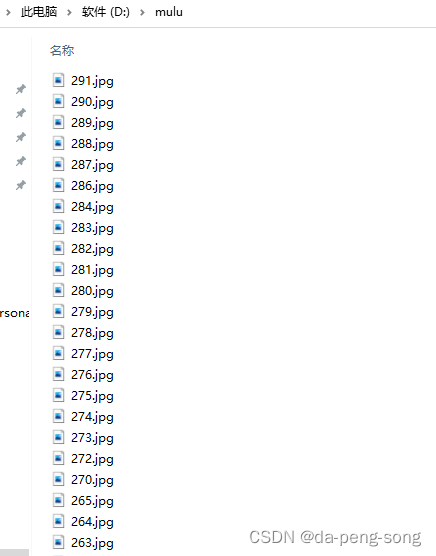

3. 要素的截图存放在D盘根目录，以要素的“BSM”字段命名的JPG，无重复值。
4. 如何批量截图，请参照我的专栏文章《ArcGIS arcpy代码工具——数据驱动工具批量导出MXD文档并同步导出图片》。

2 代码分段

(1) 设置基础数据

//设置基础数据
workspace = r"d:/"
fc = r"d:/test.mdb/XZQ"
field_names = ["BSM", "XZQDM", "XZQMC"]  # 替换为实际字段名
template_doc = r"d:/test.docx"

(2) 设置要素的游标

设置游标，即读取要素层

//设置游标
cursor = arcpy.SearchCursor(fc)

在设置游标时，也可以选取自己需的字段，屏蔽无用字段，方便查询操作

//设置游标，选择字段
cursor = arcpy.SearchCursor(fc, ["OID@", "BSM", "XZQDM", "XZQMC","SHAPE@"])

(3) 创建Word应用程序对象

创建word实例，读取word模板

// 创建Word应用程序对象
word = win32.gencache.EnsureDispatch("Word.Application")

//打开本地Word模板文档
doc = word.Documents.Open(template_doc)

//获取文档段落对象
paragraphs = doc.Paragraphs

(4) 遍历要素属性表，填写word模板

for循环遍历要素，要素属性表相当于一个工作簿，第1个参数是索引号，第2个参数是每个要素数据一行，即每个要素又是一张表单（也可以理解为字典，字段名：字段值），设 2个参数。

//遍历要素属性表
for i, row in enumerate(cursor):

读取word模板的表格，因为模板只有1个表格，故 表格索引号为 1.

// 获取文档表格对象
    table = doc.Tables(1)

向表格内填写数据，表格的单元格管理和office的excle表格类似，table.Cell(行数，列数）就定位了该单元格。
填写数据使用 table.Cell(X,Y).Range.Text = 文本。
本文word模板的表格第一行为表头，故填写数据的行号为2；
列数按照字段顺序 [“BSM”, “XZQDM”, “XZQMC”]，可以用填表方法设定列数1、2、3填写三次；也可以用for循环调用，如下代码：

// 定位 单元格行数
    row_index = 2  # 行数，替换为实际  填写的单元格 行数
    //定位 单元格列数，用for循环
    for j, field_name in enumerate(field_names):
        table.Cell(row_index, j + 1).Range.Text = row.getValue(field_name)

(5) 插入图片

指定单元格，插入图片，使用要素的“BSM”字段进行匹配。

// 在表格中插入图片
 	oid = row.getValue("BSM")
    table.Cell(3, 1).Range.InlineShapes.AddPicture(r"D:/mulu/{}.jpg".format(oid))

(6) 另存为 word文档

代码是直接读取 word文档并填写数据的，故需要对word文档进行 “另存为”，使用字段进行命名。
循环过程中， word模板已经被填写了数据，反复使用将使填写的数据被覆盖，故需要对word模板进行重置，即 给 doc 赋值为 循环外的 空白模板文件。

// 另存为 并关闭Word模板文档
    doc.SaveAs(workspace + 'doc_{}.docx'.format(oid))
//  重置  doc模板
    doc = word.Documents.Open(template_doc)

(7) 关闭word文档，结束 进程

循环结束后，关闭word模板文档，结束进行，清空缓存。

// 关闭Word模板文档
doc.Close()

// 退出Word应用程序对象
word.Quit()

(8) 成果展示

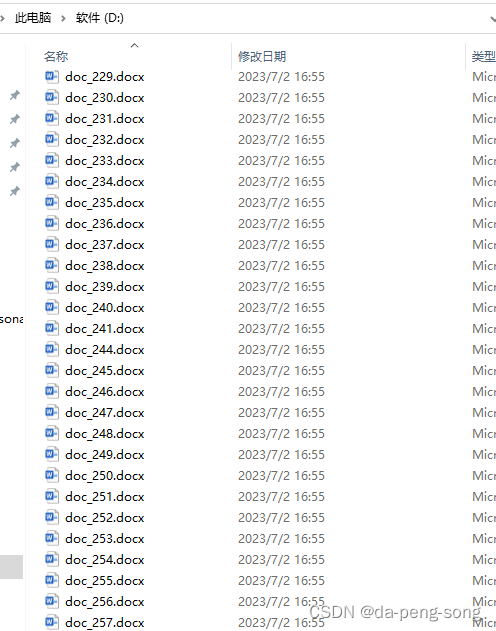

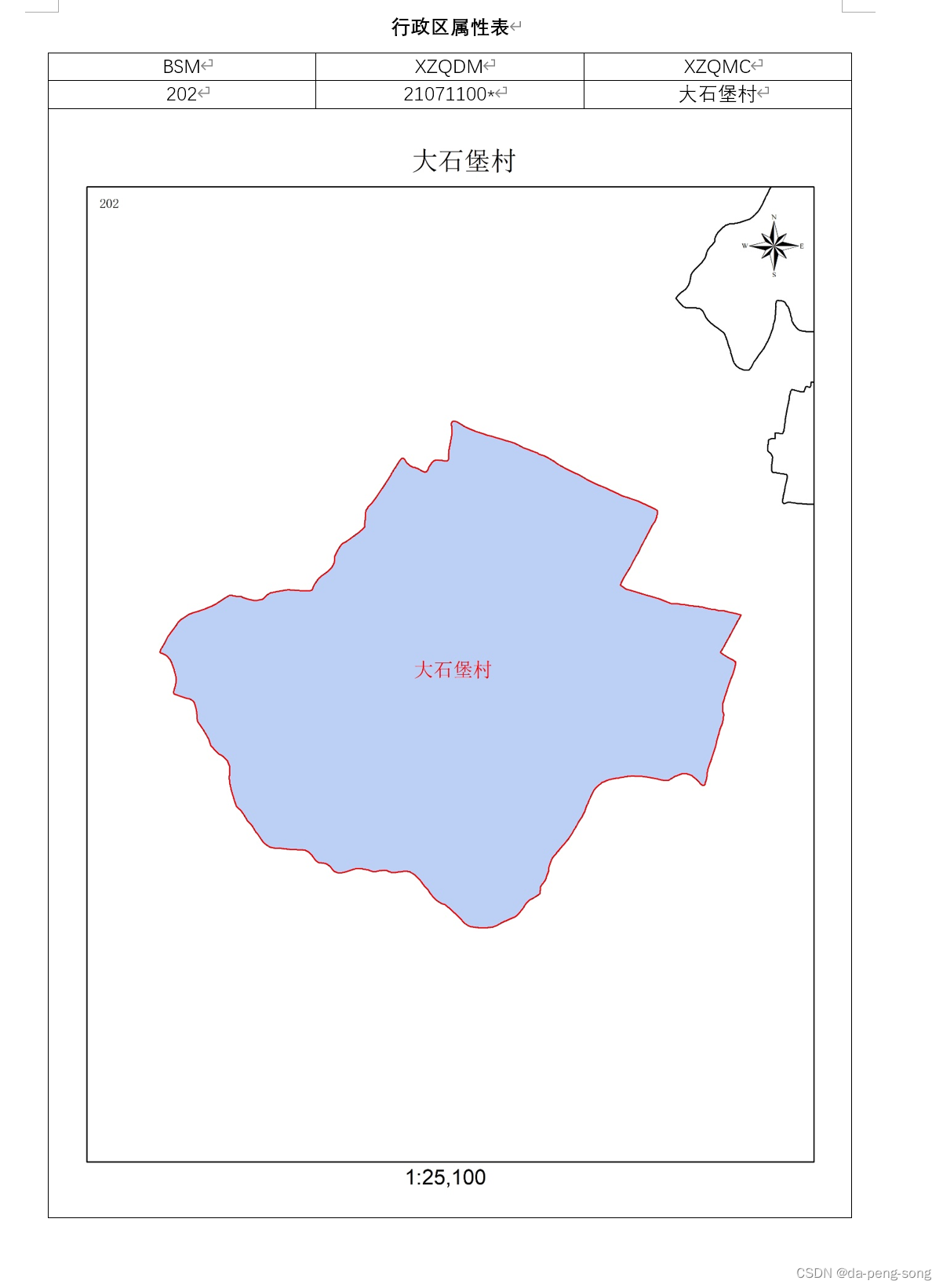

代码运行后，在指定目录生成docx文档，每个文档对应一个要素，里面填写了字段数据和截图。如下：

3 完整代码

# coding=utf-8
import arcpy
import win32com.client as win32

# 设置要素类路径、字段名列表、模板文档路径和输出文档路径
workspace = r"d:/"
fc = r"d:/test.mdb/XZQ"
field_names = ["BSM", "XZQDM", "XZQMC"]  # 替换为实际字段名
template_doc = r"d:/test.docx"
# output_doc = r"d:/test2.docx"

# 获取要素属性表游标
cursor = arcpy.SearchCursor(fc)
# cursor = arcpy.SearchCursor(fc, ["OID@", "BSM", "XZQDM", "XZQMC","SHAPE@"])

# 创建Word应用程序对象
word = win32.gencache.EnsureDispatch("Word.Application")

# 打开本地Word模板文档
doc = word.Documents.Open(template_doc)

# 获取文档段落对象
paragraphs = doc.Paragraphs

# 遍历要素属性表
for i, row in enumerate(cursor):

    # 获取文档表格对象
    table = doc.Tables(1)

    # 填写指定单元格 行数
    row_index = 2  # 行数，替换为实际  填写的单元格 行数

    # 单元格 列数，填写表格 数据行文本
    for j, field_name in enumerate(field_names):
        table.Cell(row_index, j + 1).Range.Text = row.getValue(field_name)

    # 在表格中插入图片
    oid = row.getValue("BSM") # 用 BSM 字段 匹配 图片
    table.Cell(3, 1).Range.InlineShapes.AddPicture(r"D:/mulu/{}.jpg".format(oid))

    # 另存为 并关闭Word模板文档
    doc.SaveAs(workspace + 'doc_{}.docx'.format(oid))
    # 重置  doc模板
    doc = word.Documents.Open(template_doc)

# 关闭Word模板文档
doc.Close()

# 退出Word应用程序对象
word.Quit()

4 后记

原本想法是将所有的要素数据和插图，填写到一个word文档，但是受python2.7版本限制，对docx的支持有限，在对word模板页进行克隆复制时，能够实现文本和表格的复制，但是文本和表格的格式丢失了，文本字体错乱，表格边框为空，继续尝试较为复杂。现在的结果是，每一个要素对应一个word文档，可以使用docx批量打印工具，或者单独转为PDF文件后再合并再一起。后续尝试使用python3版本合并word文档。syq
