一、本期工具条：数据框工具（旋转视图）
二、功能简介（按照图标顺序介绍）
总结

前言

本期开始介绍ArcGIS Desktop的一些常用工具条，争取做到全面，后续会持续更新。
（工具条的添加方式均为ArcGIS Desktop软件界面顶部，鼠标右键，在工具条前勾选✔。）

一、本期工具条：数据框工具（旋转视图）

工具条名称：数据框工具
工具条样式：

综述：数据框工具，其主要功能之一是旋转视图，有些建筑建设的时候不是正南正北方位，在测绘地图页面显示时呈现歪斜，为了地图的美观有时候会旋转视图和指北针，使地图可视性更佳，更方便地图的标注指示。

arcmap软件界面打开后默认未打开该工具，需要手动开启工具，在工具栏右键鼠标，在“数据框工具”前打√，开启工具。

温馨提示：如果觉得文章不错，请多多点赞添加关注，您的支持就是我的动力。

二、功能简介（按照图标顺序介绍）

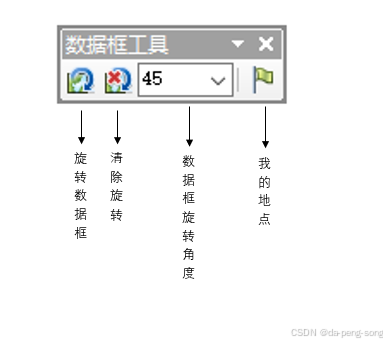

下面按照工具条上的图标顺序进行功能介绍，功能名称如果有快捷键放入括号内（），此外附上我的一些使用心得，如果不妥欢迎批评指正。

1.旋转数据框

交互旋转数据框，有两种方式：1手动旋转；2输入角度值旋转。

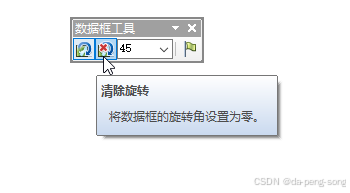

2.清除旋转

顾名思义，将数据框的旋转角设置为零，即清除旋转状态，恢复视图的初始状态。

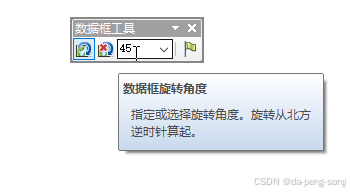

3.数据框旋转角度

指定或旋转旋转角度。旋转从北方逆时针算起。

下面使用两种方式演示数据库旋转：

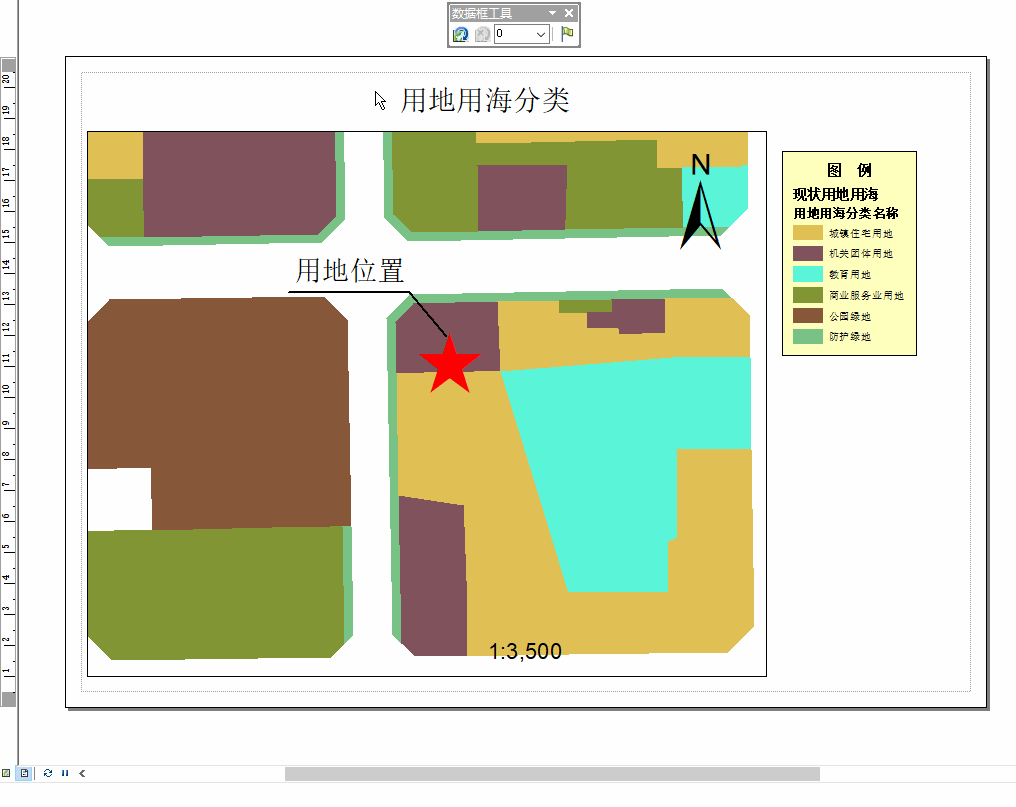

注意：旋转视图，可以在 “数据视图”下，也可以在“布局视图”下，只不过两者目的不同，数据视图旋转是查看用的，布局视图旋转才是以制图为目标的。两者是同步的，切换视图方式，旋转状态不变。

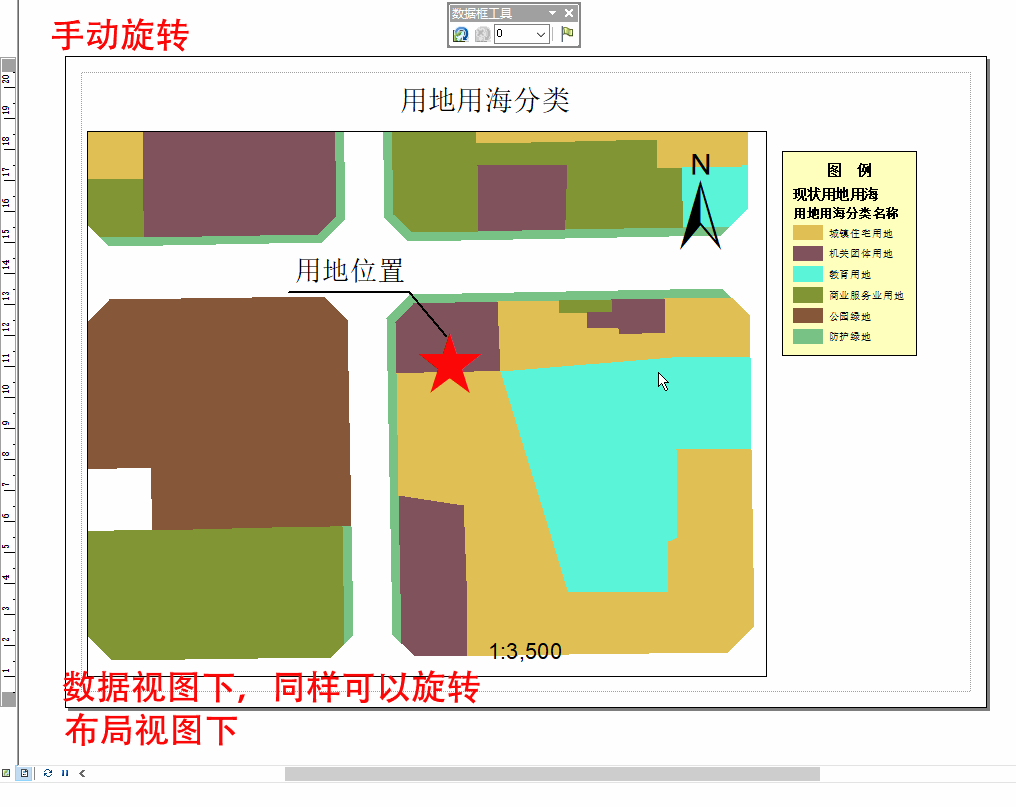

手动旋转

从上图中可以看到，指北针同步进行旋转，此时的指北针是动态元素，没有转换为图形。如果是已经转换为图形的指北针是不能同步旋转的，需要手动旋转，下面进行演示。

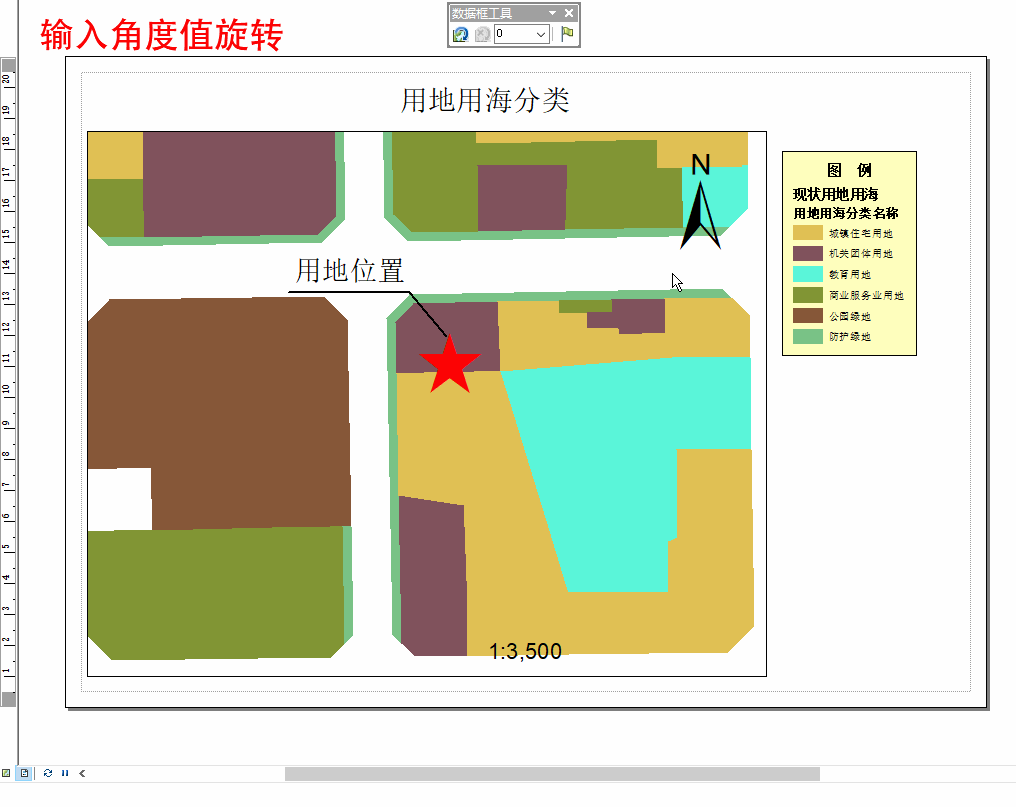

输入角度值旋转

如果指北针是图形，没有同步旋转，可以打开指北针属性框手动输入角度旋转。

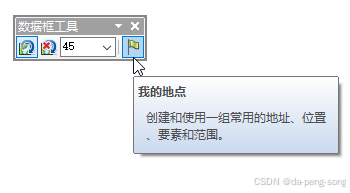

4.我的地点（视图收藏夹）

创建和使用一组常用的地址、位置、要素和范围。

简单理解，就是建立视图范围的收藏夹，点击收藏点立即缩放至收藏视图范围至当前窗口。

添加方式有三种：1所选要素（需要有要素被选中）；2所选图形（需要有图形被选中）；3当前范围（常用）。

下面是工具使用效果演示：

保存的文本文件是.dat格式的，arcgis专用的，在windows系统下打开是乱码。但是可以复制转移到其他电脑中，打开数据库工具中使用“我的地点——加载”来添加收藏点。

5.工具使用场景

ArcGIS Desktop 的数据框工具中的旋转视图功能，在处理需要从不同角度观察地理数据、进行空间分析和展示时十分实用。

（1）城市规划与建筑设计

在城市规划项目中，规划师需要全面评估建筑物、道路、公共设施等的空间布局合理性。以一个新城区开发规划为例，设计师在 ArcGIS Desktop 中导入包含地块、建筑红线、道路网等矢量数据的图层，以及城市地形的栅格数据。此时，利用数据框工具的旋转视图功能，将地图视图旋转到特定角度，能更直观地观察建筑物与周边道路的衔接情况、不同街区的日照条件。比如，将视图旋转至与太阳光线照射方向接近的角度，就能清晰判断出高层建筑是否会对周边建筑造成遮挡，从而合理调整建筑的位置和高度，避免采光不足等问题。在建筑设计方案展示时，通过旋转视图从多个角度展示设计效果，能让决策者和公众更全面地理解设计意图，提升沟通效率。

（2）地质勘探与矿产资源调查

地质学家在进行地质勘探时，需要分析地层结构、断层走向等复杂的地质现象。在 ArcGIS Desktop 中加载地质图层，包括岩层分布、地质剖面等数据。使用旋转视图功能，将地图旋转到与地层走向一致的角度，有助于地质学家更清晰地观察岩层的倾斜角度、断层的延伸方向以及不同地质层之间的接触关系。例如，在研究山区的地质构造时，通过旋转视图从不同视角查看山脉走向与地层结构的关联，能更准确地判断矿产资源的可能分布区域，为后续的勘探工作提供有力的指导，减少勘探的盲目性，提高勘探效率和成功率。

（3）灾害应急与救援

在自然灾害发生后，应急救援指挥人员需要迅速掌握受灾区域的地理信息，制定救援方案。当洪水、地震等灾害发生时，将包含受灾区域地形、道路、居民区等信息的地图数据导入 ArcGIS Desktop。利用旋转视图功能，从不同角度观察受灾区域的地形地貌，如旋转视图查看山区地震后的山体滑坡位置与周边道路、村庄的相对关系，能快速确定受威胁区域和救援通道。通过旋转地图，还可以更好地规划救援队伍的行进路线，避开危险区域，确保救援工作高效、安全地进行。在灾后重建规划中，旋转视图也有助于评估不同区域的重建可行性和潜在风险。

（4）交通流量分析与道路规划

在交通领域，交通工程师利用 ArcGIS Desktop 整合交通流量监测数据、道路网络数据以及人口分布数据。通过数据框工具的旋转视图功能，从不同角度观察交通枢纽的车辆流向，例如旋转视图聚焦于十字路口，能够清晰看到各个方向车辆在不同时段的交汇情况，判断拥堵点与瓶颈路段。在进行新道路规划时，旋转视图可模拟不同规划方案下的交通流向，评估新建道路与现有路网的衔接是否顺畅，以及对周边区域交通流量的影响，从而优化道路走向和车道设置，提升整体交通通行效率。

（5）生态环境监测与物种分布研究

生态学家在研究物种栖息地与生态环境关系时，将物种分布数据、植被覆盖数据、气候数据等导入 ArcGIS Desktop。通过旋转视图，从特殊视角观察物种分布与地形、水系等地理要素的关联，比如旋转到与山脉走向垂直的角度，可直观呈现不同海拔高度上物种的分布梯度变化，以及河流对物种迁徙路线的影响。在监测生态环境变化时，旋转视图有助于对比不同时期同一区域生态要素的空间变化，更准确地评估生态系统的健康状况和变化趋势，为生态保护和修复提供决策依据。

上述场景展现了数据框工具（旋转视图）的实用价值。

6.在arcgis pro中工具升级

ArcGIS Pro 在旋转功能方面有着独特优势，在诸多场景下相比 ArcMap 等软件能提供更高效、灵活的体验。

（1）从功能实现方式上看，ArcGIS Pro 有多种便捷途径实现视图旋转。

在二维视图中，可借助屏幕导航器。该导航器默认显示在视图左下角，有小型显示模式和完全控制显示状态两种模式。完全控制显示状态下，能方便地进行升高和降低照相机、环视、缩放和旋转等操作，这使得用户在查看地图时，能迅速切换到自己想要的视角。例如在城市规划场景中，设计师可以通过屏幕导航器快速旋转地图，从不同角度审视城市道路与建筑布局的合理性，操作简便直观，无需复杂的设置流程。

（2）在三维场景下，ArcGIS Pro 的旋转操作同样出色。

用户使用鼠标中键就能轻松旋转场景，还能利用快捷键，比如按 “N” 键可旋转场景以便向北观看，按 “P” 键能从正上方向下观看场景。这在地质勘探场景中非常实用，地质学家研究地层结构、山脉走向时，通过这些快捷键操作，能快速从不同角度观察地质构造，更清晰地理解地层之间的空间关系。

（3）从数据处理能力上，ArcGIS Pro 在旋转操作时对不同类型数据的支持更为强大。

以栅格数据为例，其 “旋转（数据管理）” 工具可围绕指定枢轴点转动栅格数据集。默认围绕栅格中心点旋转，也能通过设置枢轴点参数更改旋转点，还能在 0 度到 360 度间指定顺时针旋转角度，若要逆时针旋转，输入负值即可。这种精细化的设置在生态环境监测中作用显著，比如在分析不同时期植被覆盖栅格数据时，通过精确旋转对比，生态学家能更准确地评估植被变化情况。
