PLC基础——扫描周期

扫描周期

扫描周期原则

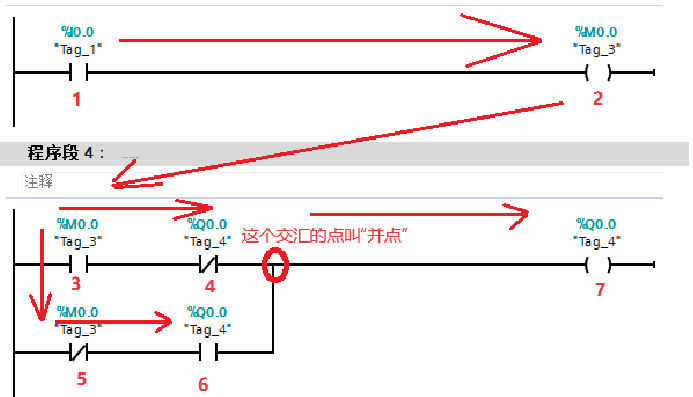

从上到下，从左到右。

计算扫描周期

规则：常闭写1，常开写0，开始用蓝笔，结束用红笔

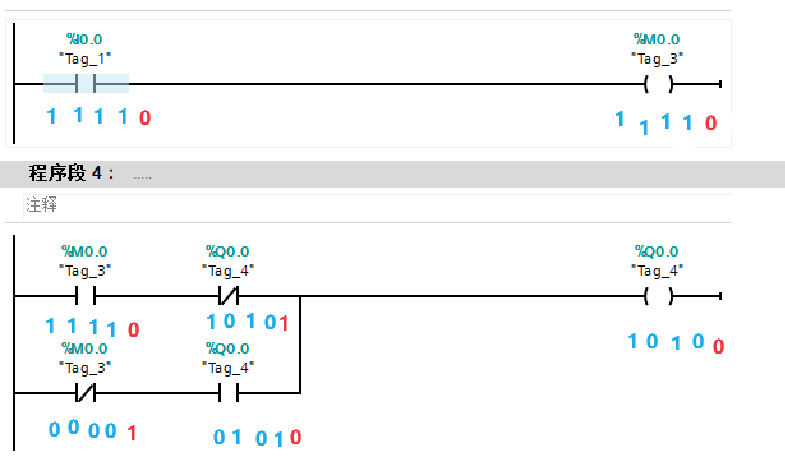

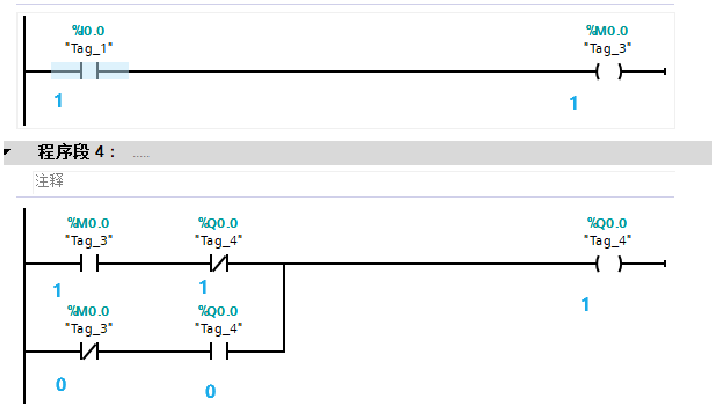

按下I0.0之后，M0.0线圈得电为常闭，M0.0的开点变为常闭，Q0.0默认是常闭点为1（因为此时线圈还未得点所以是常闭），M0.0的常闭点通电后变成了开点所以是0，Q0.0的开点同上因为此时线圈还未得电状态没有改变还是0，到并点之后进行计算得知Q0.0线圈得电所以此时状态是常闭为1

第二个扫描周期
因为扫描周期是毫秒级的，所以按一次按钮会经过若干个扫描周期。

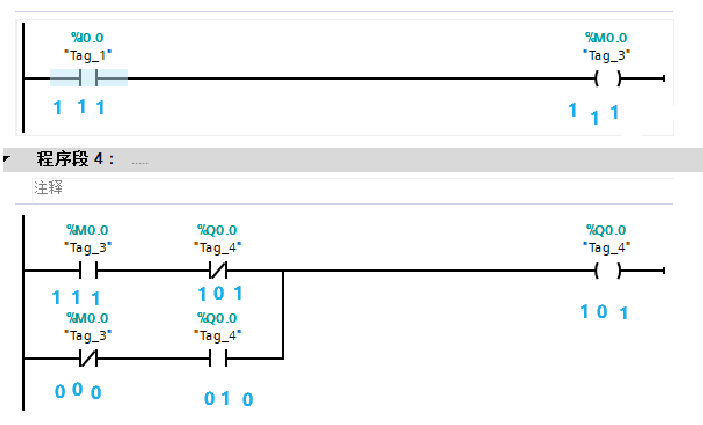

此时I0.0还是常闭1，M0.0线圈通电为常闭1，M0.0的开点变为闭点还是1，Q0.0的常闭在看后面的线圈（在上一个扫描周期里线圈得点了，所以此时线圈是常闭）于是开点变为常开，所以此时Q0.0得常闭点Tag_4此时得状态是0常开，M0.0的常开因为线圈得电是0常开，而Q0.0的线圈常开点因线圈通电所以此时是常闭状态1。到并点之后进行计算两路不同所以此时Q0.0的线圈写0线圈失电。

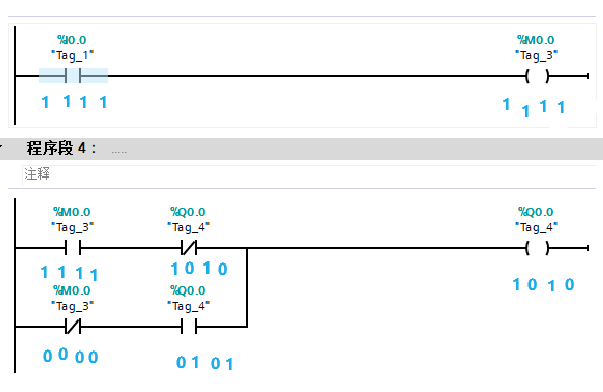

第三个扫描周期同理

第四个扫描周期
经过这四个扫描周期可以发现Q0.0线圈的运行规律：按下I0.0按钮之后线圈Q0.0一直在进行1010…得电失电…一直重复
那松开按钮时扫描周期

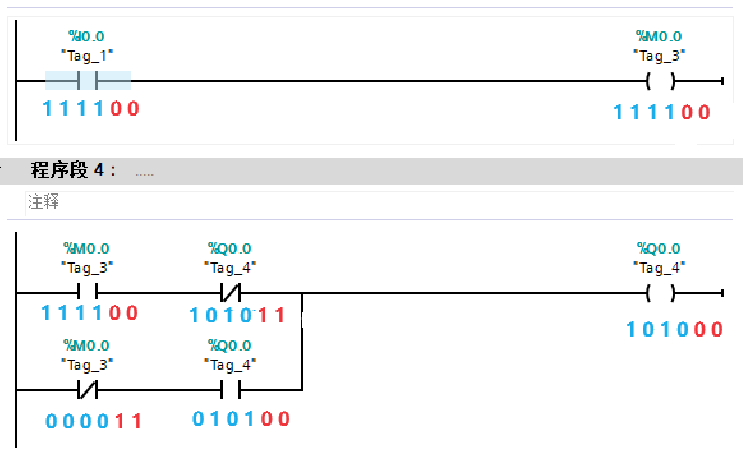

可以看见松开之后I0.0失电为0，导致M0.0线圈失电为0，M0.0开点为0，Q0.0闭点因为上一个扫描周期是失电状态所以此时是1，M0.0闭点因线圈失电为1，Q0.0因上一个扫描周期是0所以此时为0，Q0.0线圈失电为0.

注意：
当计算扫描周期的时候至少需要计算两个扫描周期才能得到规律
