PLC_单按钮启保停程序扫描周期的计算

单按钮起保停程序——计算扫描周期

前提：上升沿与下降沿
上升沿【P】输入0~1，上升沿只接通第一个扫描周期
下降沿【N】输入1~0，下降沿只接通最后一个扫描周期

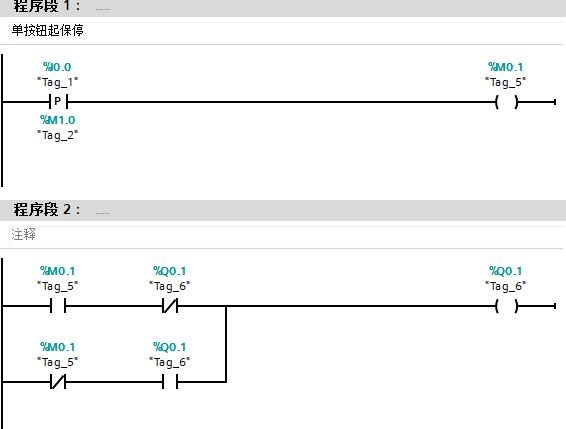

1、原程序

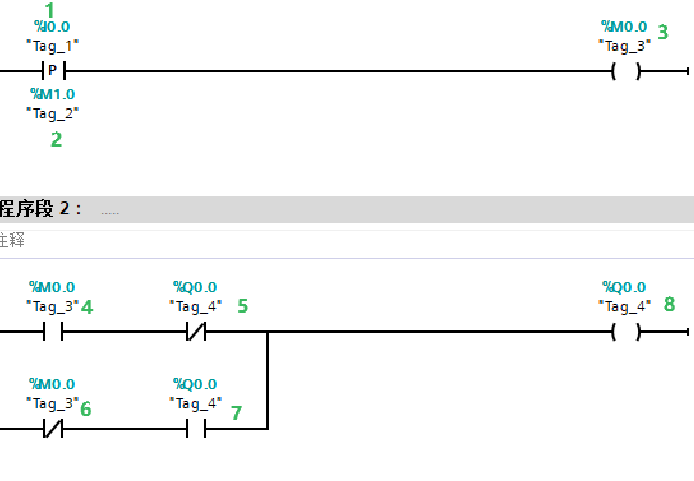

**–|P|–**的意思是—||--------( P )----上面填开点下面是上升沿

扫描顺序

第一个扫描周期
规则：按下用蓝色数字，松开用红色数字，常闭写1，常开写0

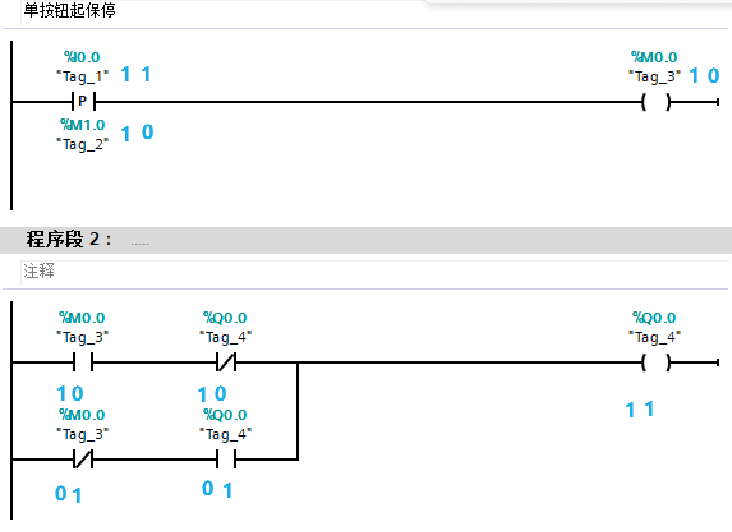

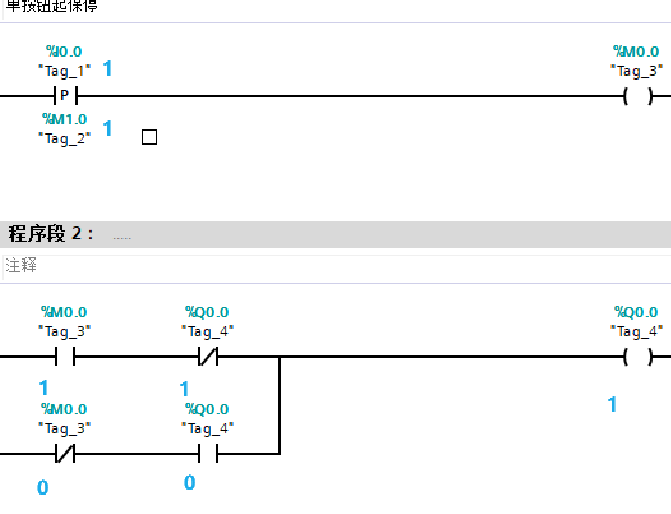

按下I0.0之后I0.0为常闭写1，上升沿M1.0为常闭为1，线圈M0.0得电为1；
M0.0常开因上面线圈得电变为常闭写1，Q0.0线圈未得电，沿用常闭写1，M0.0因线圈得电常开变常闭写0，Q0.0线圈未得电，沿用常开写0，交汇至并点后计算得到Q0.0得电写1。第一个扫描周期结束

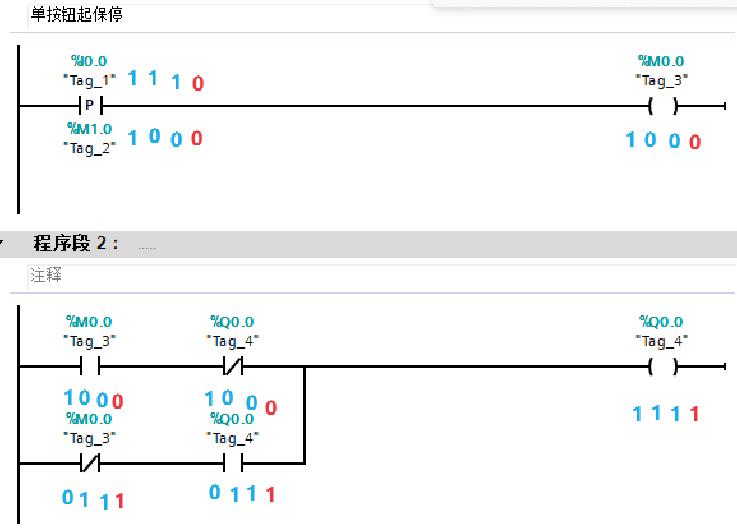

第二个扫描周期

在第二个扫描周期中
I0.0还是按下去的所以I0.0写1，上升沿只接通第一个扫描周期，所以为0，因为上升沿为0导致线圈M0.0失电写0
M0.0开点因线圈失电变回常开写0，Q0.0常闭因上一个扫描周期线圈得电所以常闭变常开写0.M0.0常闭点因线圈无电还是常闭写1，Q0.0常开也是上一个扫描周期线圈得电致使常开变常闭写1，最终线圈Q0.0继续得电

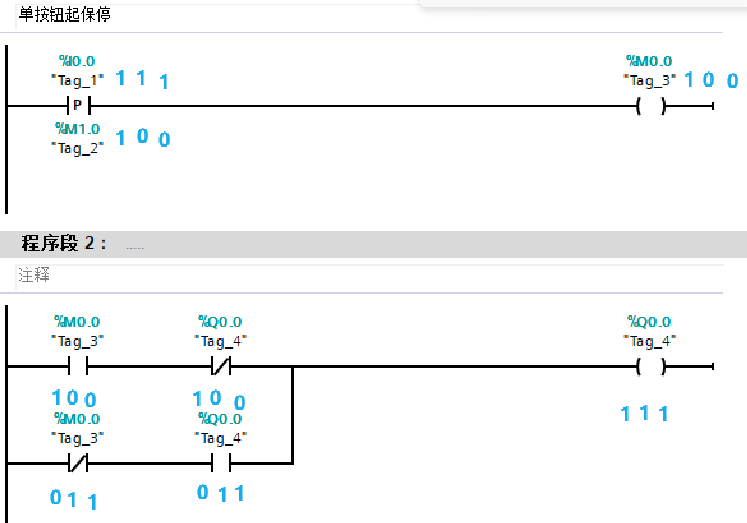

第三个扫描周期

同第二个扫描周期意义
可以看出如果I0.0一直存在输入的话Q0.0就一直存在输出。

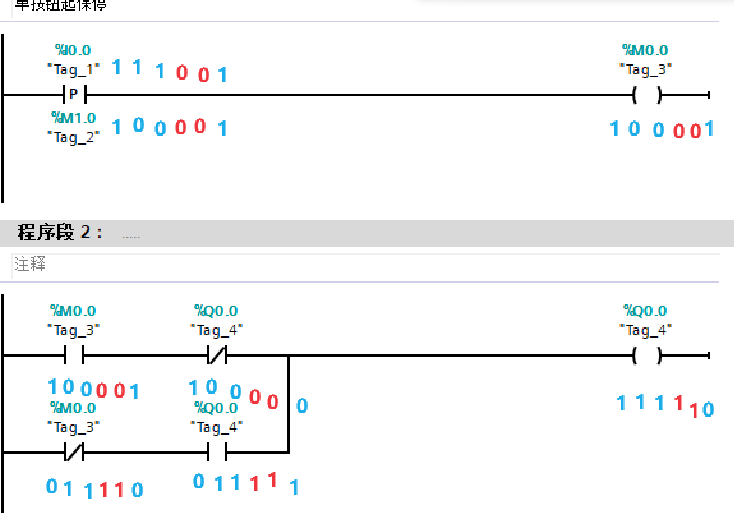

松开I0.0之后的第一个扫描周期

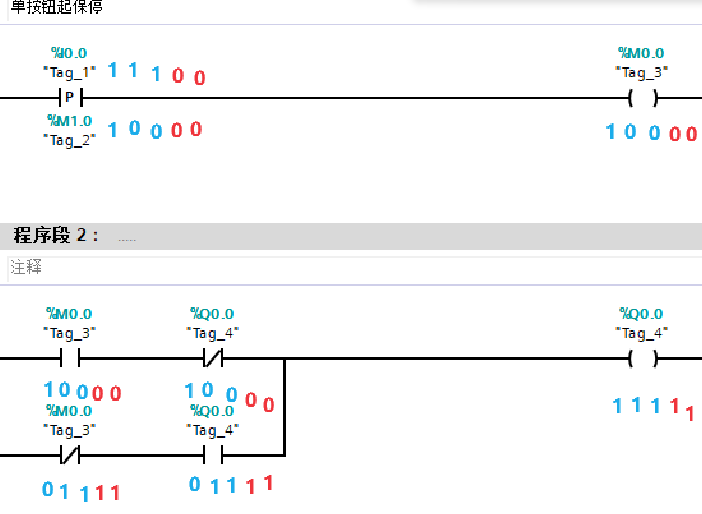

松开的第二个扫描周期

可以看出此时Q0.0是一直通电的，电机不停。

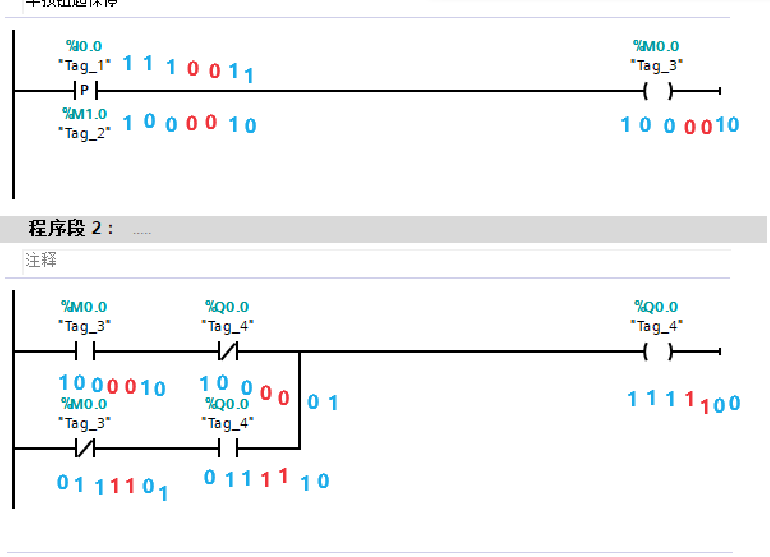

再次按下I0.0的扫描周期

可以看到第二次按下I0.0时Q0.0失电，电机停止转动
再经过一个扫描周期电机也不会得电

这就是单按钮起保停扫描周期的计算
