eNSP 配置交换机三种端口链路类型:Access、Trunk、Hybird

1 概述

1.1 总结:access、trunk、hybird

端口链路类型 允许通过的 vlan 个数 一般使用场景
Access 1 个 PC 与 交换机
Trunk 多个 交换机 与 交换机
Hybird 多个 混合,均可

2 三种端口链路类型

2.1 Access

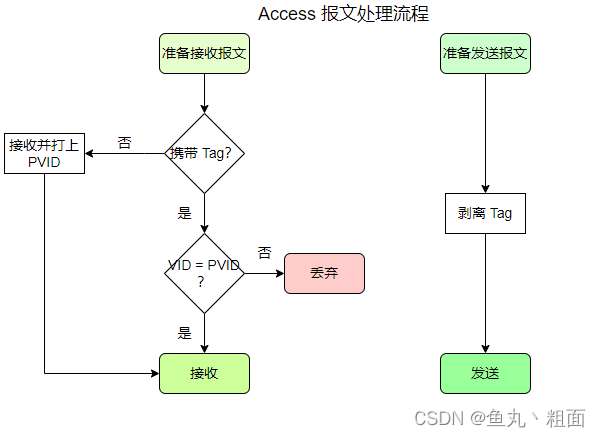

2.1.1 报文处理流程

在这里插入图片描述

总结:
接收报文:Access 端口只允许一个 vlan 通过,所以它的缺省 vlan 就是它所在的 vlan,一般不用设置
发送报文:交换机端口默认自带 剥离标签(untagged) 功能,也不用设置

2.1.2 命令配置实验

基础概念在交换机中,同一 vlan,同一网段的 PC 可以直接互通。
同一 vlan。在同一个交换机中,端口均默认 vlan 1,即 属于同一个 vlan
同一 网段。PC1 的 192.168.1.1/24 和 PC2 的 192.168.1.2/24 属于 同一网段
说明:不同 vlan,不同网段,需要借用 路由器 实现互通

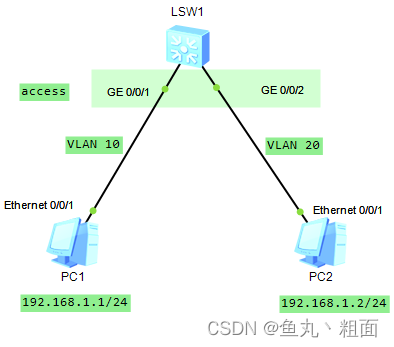

【实验一:同一交换机,同一网段,设置为不同 VLAN,PC 之间不可以 ping 通】
在这里插入图片描述

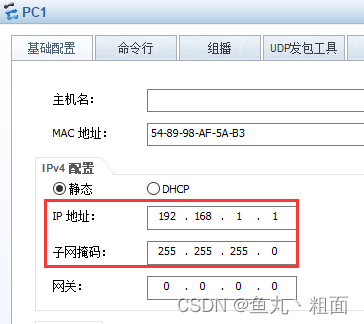

步骤 1:配置 PC1 的 IP地址及子网掩码:(PC2 同理)
在这里插入图片描述

步骤 2:交换机命令

<Huawei>system-view // 进入系统视图
[Huawei]sysname LSW1 // 重命名为 LSW1
[LSW1]vlan batch 10 20 // 划分 VLAN 10 和 VLAN 20
[LSW1]interface GigabitEthernet0/0/1 // 进入接口视图,可简写 int g0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type access // 设置端口链路类型为 access
[LSW1-GigabitEthernet0/0/1]port default vlan 10 // 设置端口默认的 vlan
[LSW1-GigabitEthernet0/0/1]quit // 返回上一级目录
[LSW1]interface GigabitEthernet0/0/2 // 以下同理配置 g0/0/2 接口
[LSW1-GigabitEthernet0/0/2]port link-type access
[LSW1-GigabitEthernet0/0/2]port default vlan 20

命令扩展:
[Huawei]vlan 10 to 20 // 划分 vlan 10 至 vlan 20(共计 21 个)
[Huawei]undo vlan 10 20 // 删除 vlan 10 和 vlan 20

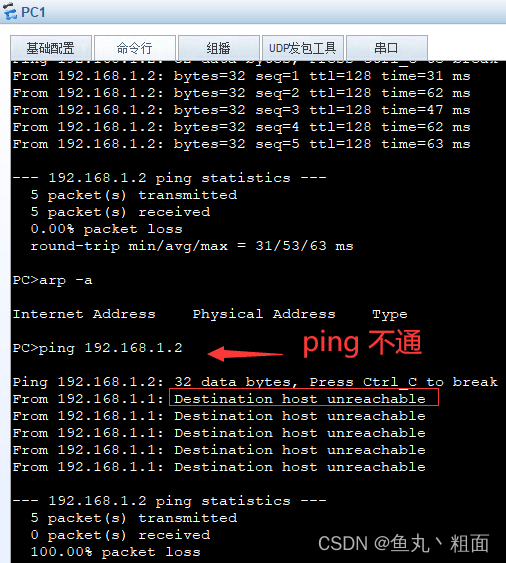

步骤 3:验证测试。PC1 ping PC2】
在这里插入图片描述

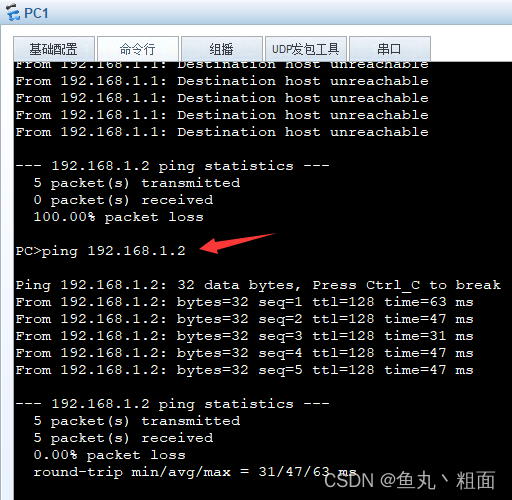

【实验二:配置 PC2 vlan 与 PC1 一致,都是 vlan 10,相互可以 ping 通】

[LSW1]interface g0/0/2
[LSW1-GigabitEthernet0/0/2]port default vlan 10

在这里插入图片描述

2.2 Trunk

2.2.1 报文处理流程

在这里插入图片描述

2.2.2 命令配置实验

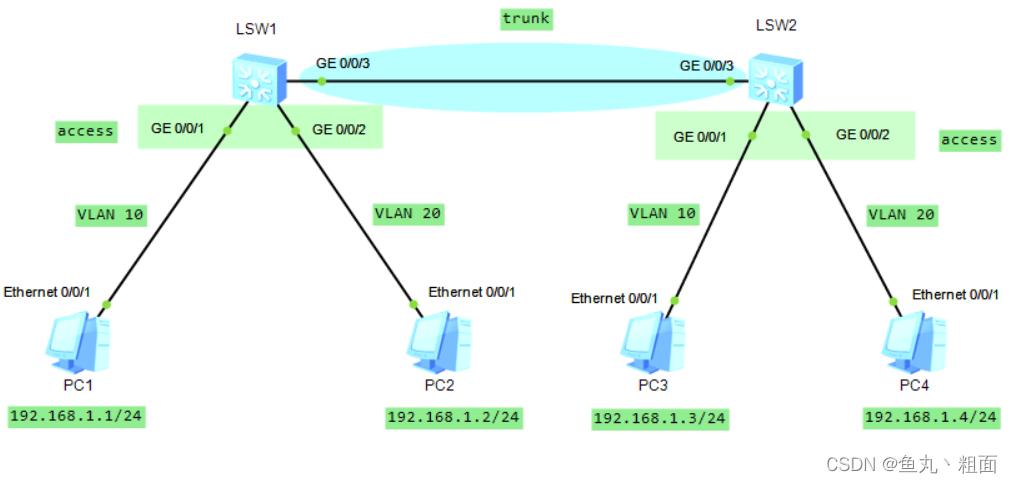

网络拓扑图说明:
① 交换机 LSW2、PC3、PC4 的配置命令与 LSW1、PC1、PC2 同理
② 以下演示 交换机 LSW1 与 LSW2 端口配置:trunk
要求:PC1 和 PC2 互通、PC 2 和 PC4 互通,其它不通

在这里插入图片描述

【步骤 1:配置 LSW1 和 LSW2 之间为 trunk 类型】

[LSW1]interface GigabitEthernet0/0/3 // 进入接口3,可简写 int g0/0/3
[LSW1-GigabitEthernet0/0/3]port link-type trunk // 设置端口链路类型为 trunk
[LSW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20 // 设置允许通过的 vlan
// LSW2 配置同上
[LSW2]interface g0/0/3
[LSW2-GigabitEthernet0/0/3]port link-type trunk
[LSW2-GigabitEthernet0/0/3]port trunk allow-pass vlan 10 20

命令扩展:
[LSW1-GigabitEthernet0/0/3] port trunk allow-pass vlan ALL // 允许所有 vlan 通过

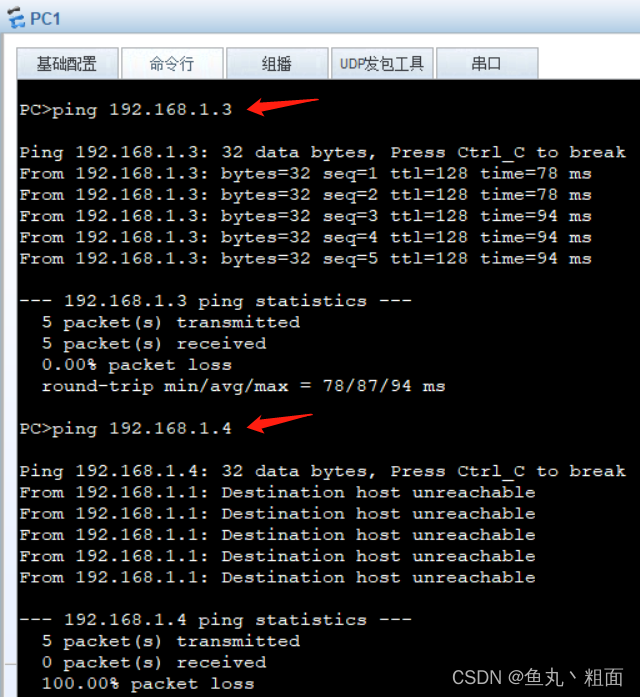

【步骤 2:上述配置完成后,PC1 ping PC3 通,ping PC2 和 PC 4 不通】
在这里插入图片描述

2.3 hybird

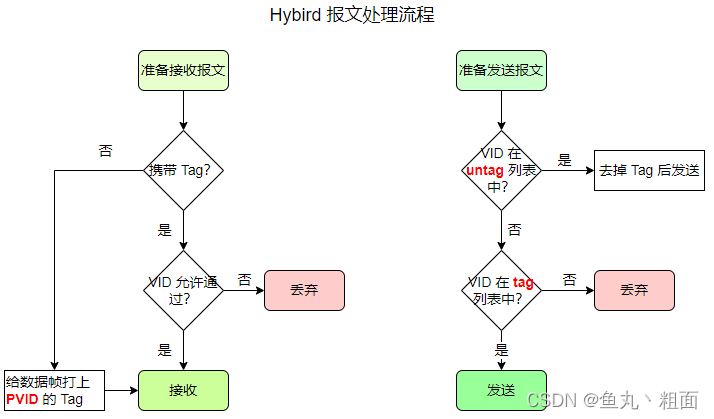

2.3.1 报文处理流程

在这里插入图片描述

tag:一般用在 交换机与交换机 之间,带标签转发
untag:一般用在 PC与交换机 之间,不带标签转发
tag 与 untag 都可以 指定允许通过的 vid,区别在于通过的 vid 是否保留原标签

2.3.2 命令配置实验

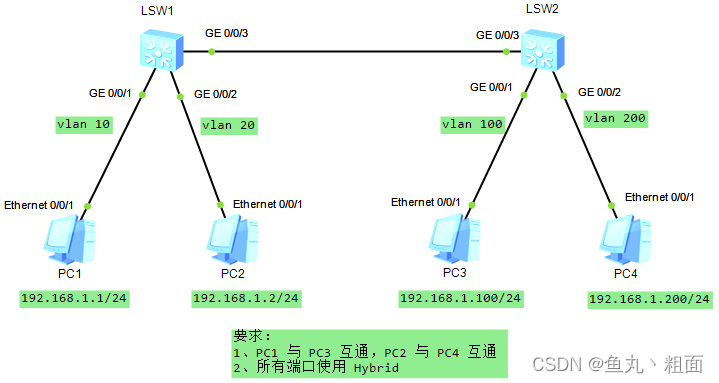

在这里插入图片描述

【步骤 1:配置交换机 LSW1】

<Huawei>system-view // 进入系统视图
[Huawei]sysname LSW1 // 重命名为 LSW1
[LSW1]vlan batch 10 20 100 200 // 经过的 vlan 都要划分!!!
[LSW1]interface GigabitEthernet0/0/1 // 进入接口视图 GE 0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type hybrid // 设置端口链路类型为 hybrid
[LSW1-GigabitEthernet0/0/1]port hybrid pvid vlan 10 // 设置端口 pvid
[LSW1-GigabitEthernet0/0/1]port hybrid untagged vlan 10 100 // 数据来回都要去标签!!!
[LSW1-GigabitEthernet0/0/1]quit
// 同理,配置接口 GE 0/0/2
[LSW1]interface GigabitEthernet0/0/2
[LSW1-GigabitEthernet0/0/2]port link-type hybrid
[LSW1-GigabitEthernet0/0/2]port hybrid pvid vlan 20
[LSW1-GigabitEthernet0/0/2]port hybrid untagged vlan 20 200
[LSW1-GigabitEthernet0/0/2]quit
// 配置接口 GE 0/0/3,允许 vlan 10 20 100 200 通过
[LSW1]interface GigabitEthernet0/0/3
[LSW1-GigabitEthernet0/0/3]port link-type hybrid
[LSW1-GigabitEthernet0/0/3]port hybrid tagged vlan 10 20 100 200
[LSW1-GigabitEthernet0/0/3]quit

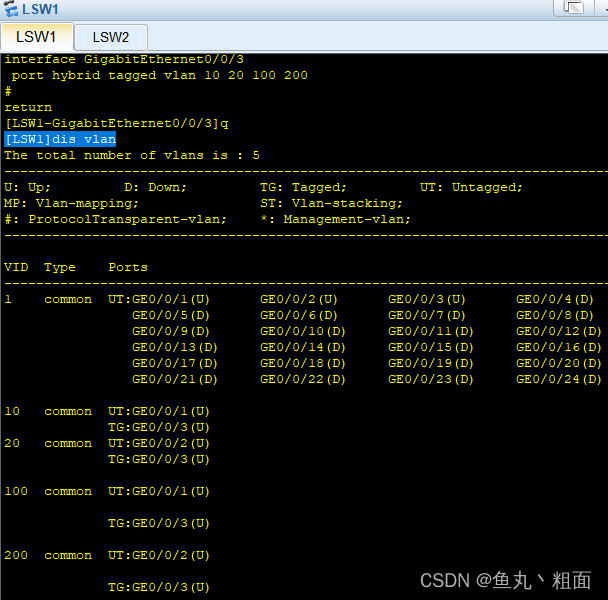

[LSW1]display vlan // 查看配置的 vlan 信息

在这里插入图片描述

【步骤 2:同理,配置交换机 LSW2】

<Huawei>system-view
[Huawei]sysname LSW2
[LSW2]vlan batch 10 20 100 200
[LSW2]interface GigabitEthernet0/0/1
[LSW2-GigabitEthernet0/0/1]port link-type hybrid
[LSW2-GigabitEthernet0/0/1]port hybrid pvid vlan 100
[LSW2-GigabitEthernet0/0/1]port hybrid untagged vlan 100 10
[LSW2-GigabitEthernet0/0/1]quit
// 同理,配置接口 GigabitEthernet0/0/2
[LSW2]interface GigabitEthernet0/0/2
[LSW2-GigabitEthernet0/0/2]port link-type hybrid
[LSW2-GigabitEthernet0/0/2]port hybrid pvid vlan 200
[LSW2-GigabitEthernet0/0/2]port hybrid untagged vlan 200 20
[LSW2-GigabitEthernet0/0/2]quit
// 配置接口 GE 0/0/3,允许 vlan 10 和 vlan 20 通过
[LSW2]interface GigabitEthernet0/0/3
[LSW2-GigabitEthernet0/0/3]port link-type hybrid
[LSW2-GigabitEthernet0/0/3]port hybrid tagged vlan 10 20 100 200

【步骤 3:验证测试。PC1 与 PC3 互通,PC2 与 PC4 互通,其余不通】
在这里插入图片描述

3 扩展

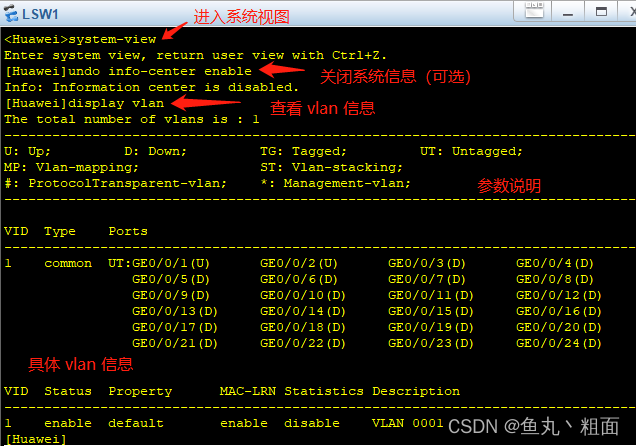

3.1 查看 vlan 信息:display vlan

在这里插入图片描述

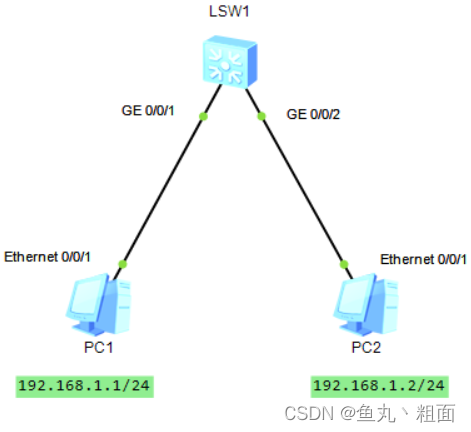

【仅配置 PC 的 IP 地址和子网掩码,在交换机 LSW1 中执行下列命令】
在这里插入图片描述

参数全称描述
UUP启用
DDown停用
TGTagged标签
UTUntagged去标签
VIDVlan IDVlan 标识

基本概念
交换机 处理的 数据 必须带 标签(Tag:vlan id),缺省的 vlan id = 1(即:pvid = 1,pvid:port-base vlan id)
PC 等终端设备 处理的 数据不带标签的(就要进行 untagged 操作)
