EC读取风扇转速并在BIOS中显示
一、理论:

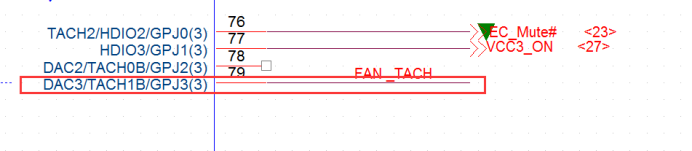

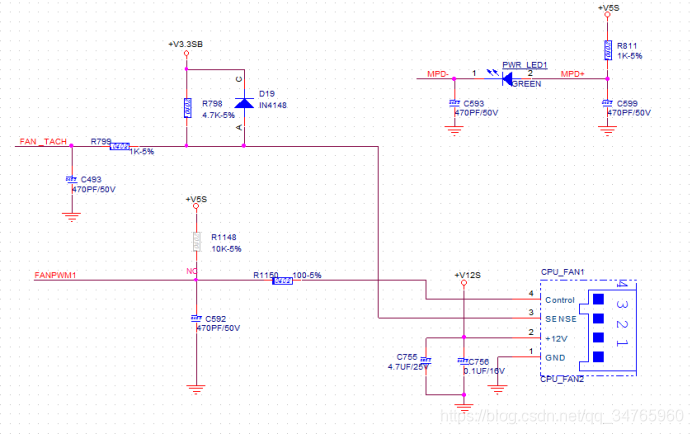

由下图可知,FAN_TACH是侦测PIN,FANPWM1是控制PIN,FAN_TACH与GPJ3相连。
由IT8528的规格是可知,该引脚作复用功能TACH1B用,可侦测风扇转速。

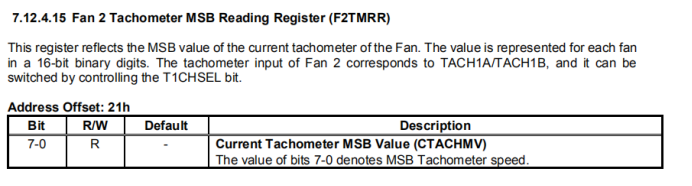

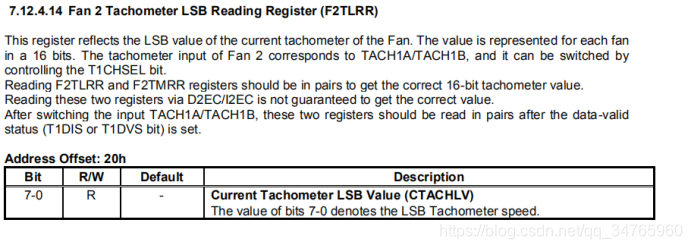

且转速放在F2TLRR和F2TMRR中
转速计算公式
其中fs = FreqEC / 128;

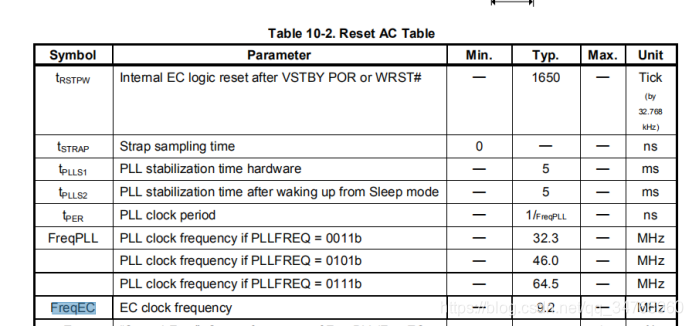

而FreEC 为9.2 x 10^6 Hz
其中q为2吧
配置好以下寄存器,即可侦测到风扇转速。
1、GPIOJ3配成ALT,让它自动选择功能

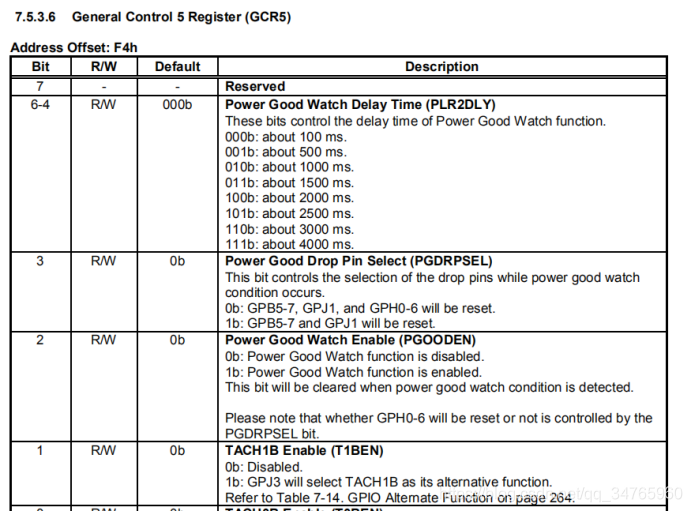

2、GRC5的bit1写1,让GPJ3选择TACH1B

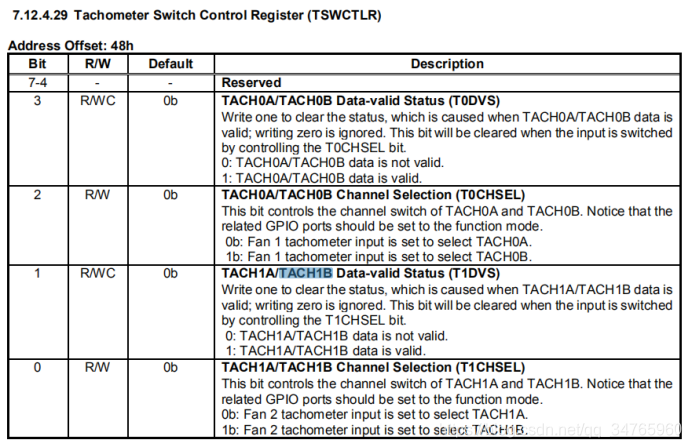

3、TSWCTLR的bit0和bit1写1
二、EC代码所做操作:
配置GPIO属性并使能控制寄存器的使能位

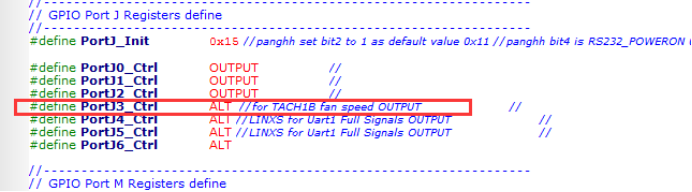

oem_gpio.h配置GPJ3为自动选择

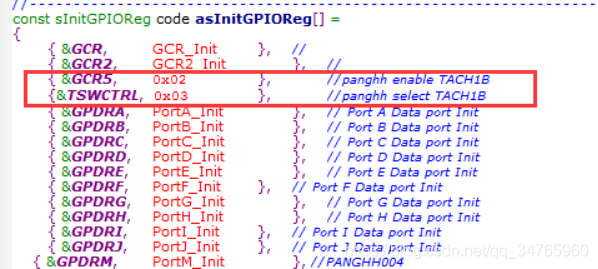

Oem_gpio.c初始化GPIO

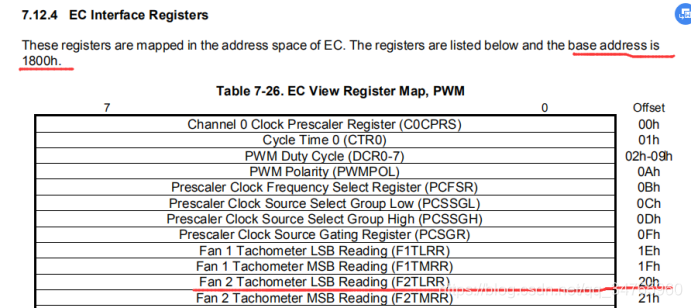

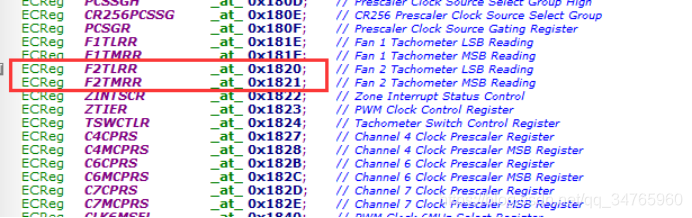

由下图可知,读取风扇转速的EC内存空间为1820h和1821h,但BIOS无法直接访问EC内存空间,只能访问ECRAM空间,所以需将该两个寄存器的值读出来,放在BIOS能访问的IO空间(ECRAM+0x5A和ECRAM+0x5B)
如下图:EC code中已经定义好了。

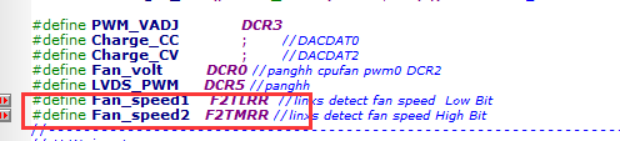

Oem_gpio.h定义Fan_speed1的值为F2TLRR寄存器里的值

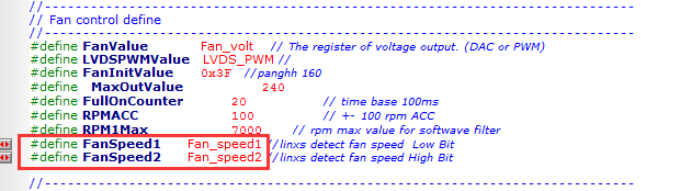

Oem_fan.h定义一个宏变量为FanSpeed1,初始化它的值为Fan_speed1
Oem_fan.c中可以直接用宏变量为FanSpeed1。

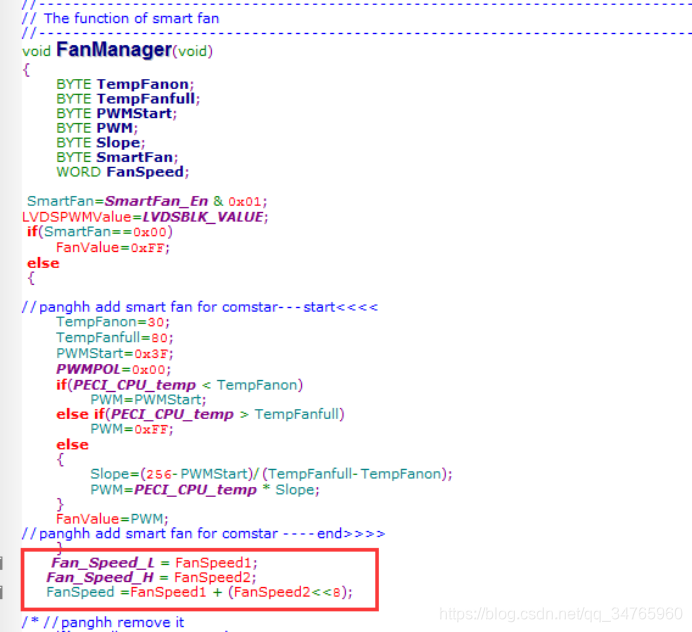

在FanManager函数编写控制风扇转速的内容

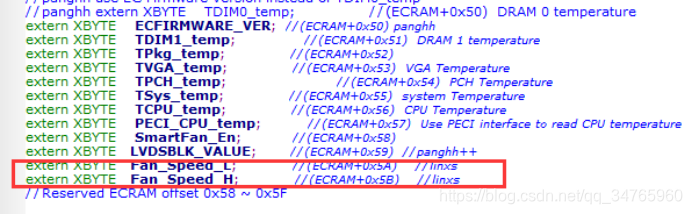

在ECRAM保留区域定义新内容oem_memory.h
Oem_memory.c

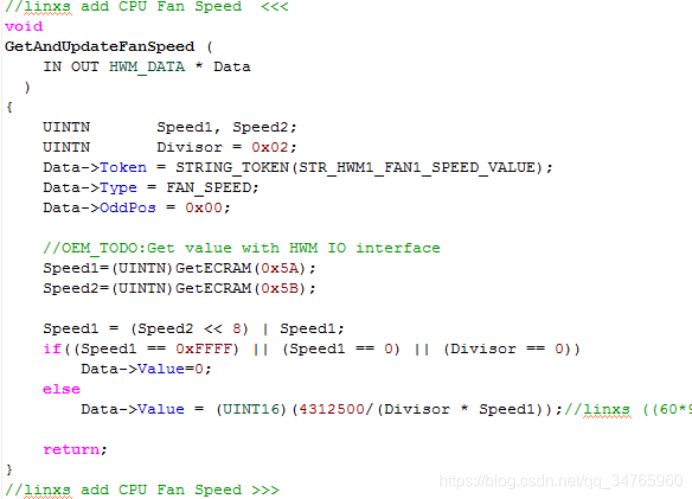

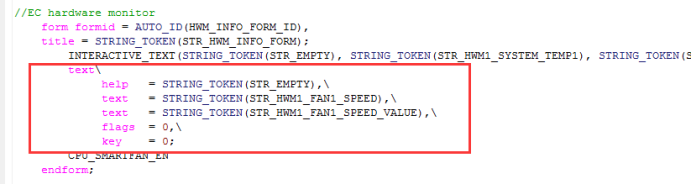

三、BIOS中的操作

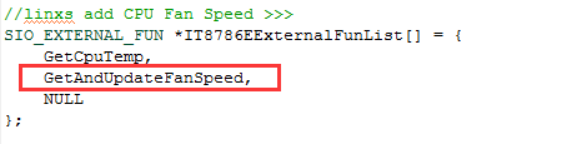

加在这个里面,实现实时读取
