4. 移植u-boot-2016.03之修改代码支持NAND启动

对于Jz2440开发板，它不仅支持NOR Flash启动，还支持从NAND Flash启动。那么NOR Flash启动与NAND Flash启动有什么区别呢？NOR 启动，上电后NOR Flash被映射到0x00000000地址，然后CPU从0x00000000开始运行；NAND启动，上电后CPU自动将NAND Flash中的前4K代码拷贝到SRAM，SRAM被映射为0x00000000地址，CPU从0x00000000开始运行。uboot的大小远远大于4k，因此需要在代码的前4k中完成代码的重定位，即把NAND Flash的代码拷贝到SDRAM中。关于代码的重定位知识，可以看韦东山老师的博客S3c2440代码重定位详解。

4.1 去"-pie"、"checkarmreloc"选项

原来的代码在链接时加了”-pie”选项，使得u-boot.bin里多了*(.rel*)段，程序非常大，不利于从NAND启动(重定位之前的启动代码应该少于4K)，因此我们需要去掉**"-pie"**选项。

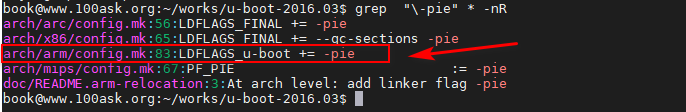

(1) 在u-boot 的顶层目录中搜索"pie"：grep "\-pie" * -nR，搜索结果如下：
在这里插入图片描述
从上图可以发现，"pie"选项在arch/arm/config.mk的第83行，那么我们进去把它注释掉，如下图所示：

然后执行如下命令重新编译：

make distclean
make jz2440_defconfig
make

最后发现如下错误：
在这里插入图片描述

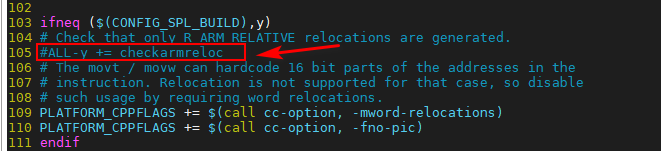

checkarmreloc正如其名，它是检查arm相对位置的选项，可能是没找到arm，所以出错，对程序整体没有影响，注释掉就不检查了，编译能通过；在uboot顶层目录搜索checkarmreloc：grep "checkarmreloc" * -nR，搜索结果如下：
在这里插入图片描述
从上图可以发现，"checkarmreloc"选项在arch/arm/config.mk的第105行，那么我们进去把它注释掉，如下图所示：

然后重新编译就成功编译通过了。

4.2 添加init.c程序

(1) 把之前编写好的init.c文件放到board/samsung/jz2440目录，init.c文件的代码如下：

/*那么如何判断是NOR启动还是NAND启动呢? 可以利用NOR的特点:
 *1.NOR可以像内存一样读，但不可以像内存一样写；
 *2.可以通过向0地址写数据已区分是NAND启动还是NOR启动;
 *(因为NAND启动时，0地址是RAM，可读可写；但NOR启动时，0地址是NOR FLASH，可读不可写)
 *返回值：1：Nor启动； 0：NAND启动
 */
#define NFCONF  (*((volatile unsigned long *)0x4E000000))
#define NFCONT  (*((volatile unsigned long *)0x4E000004))
#define NFCMMD  (*((volatile unsigned char *)0x4E000008))
#define NFADDR  (*((volatile unsigned char *)0x4E00000c))
#define NFDATA  (*((volatile unsigned char *)0x4E000010))
#define NFSTAT  (*((volatile unsigned long *)0x4E000020))

/* GPIO */
#define GPHCON              (*(volatile unsigned long *)0x56000070)
#define GPHUP               (*(volatile unsigned long *)0x56000078)

/* UART registers*/
#define ULCON0              (*(volatile unsigned long *)0x50000000)
#define UCON0               (*(volatile unsigned long *)0x50000004)
#define UFCON0              (*(volatile unsigned long *)0x50000008)
#define UMCON0              (*(volatile unsigned long *)0x5000000c)
#define UTRSTAT0            (*(volatile unsigned long *)0x50000010)
#define UTXH0               (*(volatile unsigned char *)0x50000020)
#define URXH0               (*(volatile unsigned char *)0x50000024)
#define UBRDIV0             (*(volatile unsigned long *)0x50000028)

#define TXD0READY   (1<<2)


/* NAND flash 设置时序(需要对比s3c2440与NAND手册的NAND时序)
 *
 */
void nand_init_ll(void)
{


	/*设置NANDFlash时序*/
#define TACLS 0
#define TWRPH0 1
#define TWRPH1 0
    NFCONF &= ~((3<<12)|(7<<8)|(7<<4));
	NFCONF |= (TACLS<<12)
