本教程基于韦东山百问网出的 DShanMCU-RA6M5开发板进行编写，需要的同学可以在这里获取： https://item.taobao.com/item.htm?id=728461040949

配套资料获取：https://renesas-docs.100ask.net

瑞萨MCU零基础入门系列教程汇总： https://blog.csdn.net/qq_35181236/article/details/132779862

第1章单片机程序的设计模式

本章目标

理解裸机程序设计模式
了解多任务系统中程序设计的不同

1.1 裸机程序设计模式

裸机程序的设计模式可以分为：轮询、前后台、定时器驱动、基于状态机。前面三种方法都无法解决一个问题：假设有 A、B 两个都很耗时的函数，无法降低它们相互之间的影响。第 4 种方法可以解决这个问题，但是实践起来有难度。

假设一位职场妈妈需要同时解决 2 个问题：给小孩喂饭、回复工作信息，场景如图所示，

后面将会演示各类模式下如何写程序：

1.1.1 轮询模式

示例代码如下：

 // 经典单片机程序: 轮询
 void main()
 {
   while (1)
	 {
 		喂一口饭();
 		回一个信息();
 	 }
 }

在 main 函数中是一个 while 循环，里面依次调用 2 个函数，这两个函数相互之间有影响：如果“喂一口饭”太花时间，就会导致迟迟无法“回一个信息”；如果“回一个信息”太花时间，就会导致迟迟无法“喂下一口饭”。

使用轮询模式编写程序看起来很简单，但是要求 while 循环里调用到的函数要执行得非常快，在复杂场景里反而增加了编程难度。

1.1.2 前后台

所谓“前后台”就是使用中断程序。假设收到同事发来的信息时，电脑会发出“滴”的一声，这时候妈妈才需要去回复信息。示例程序如下：

 // 前后台程序
 void main()
 {
 	 while (1)
 	 {
 		// 后台程序
 		喂一口饭();
 	 }
 }

// 前台程序
void 滴_中断()
{
	回一个信息();
}

main 函数里 while 循环里的代码是后台程序，平时都是 while 循环在运行；
当同事发来信息，电脑发出“滴”的一声，触发了中断。妈妈暂停喂饭，去执行“滴_中断”给同事回复信息；

在这个场景里，给同事回复信息非常及时：即使正在喂饭也会暂停下来去回复信息。“喂一口饭”无法影响到“回一个信息”。但是，如果“回一个信息”太花时间，就会导致 “喂一口饭”迟迟无法执行。

继续改进，假设小孩吞下饭菜后会发出“啊”的一声，妈妈听到后才会喂下一口饭。喂饭、回复信息都是使用中断函数来处理。示例程序如下：


// 前后台程序
void main()
{
    while (1)
    {
        // 后台程序
    }
}

// 前台程序
void 滴_中断()
{
    回一个信息();
}

// 前台程序
void 啊_中断()
{
    喂一口饭();
}

main 函数中的 while 循环是空的，程序的运行靠中断来驱使。如果电脑声音“滴”、小孩声音“啊”不会同时、相近发出，那么“回一个信息”、“喂一口饭”相互之间没有影响。在不能满足这个前提的情况下，比如“滴”、“啊”同时响起，先“回一个信息”时就会耽误“喂一口饭”，这种场景下程序遭遇到了轮询模式的缺点：函数相互之间有影响。

1.1.3 定时器驱动

定时器驱动模式，是前后台模式的一种，可以按照不用的频率执行各种函数。比如需要每 2 分钟给小孩喂一口饭，需要每 5 分钟给同事回复信息。那么就可以启动一个定时器，让它每 1 分钟产生一次中断，让中断函数在合适的时间调用对应函数。示例代码如下：

// 前后台程序: 定时器驱动
void main()
{

        while (1)
    {
        // 后台程序
    }
}

// 前台程序: 每 1 分钟触发一次中断
void 定时器_中断()
{
    static int cnt = 0;
    cnt++;
    if (cnt % 2 == 0)
    {
        喂一口饭();
    }
    else if (cnt % 5 == 0)
    {
        回一个信息();
    }
}

main 函数中的 while 循环是空的，程序的运行靠定时器中断来驱使。

定时器中断每 1 分钟发生一次，在中断函数里让 cnt 变量累加（代码第 14 行）。
第 15 行：进行求模运算，如果对 2 取模为 0，就“喂一口饭”。这相当于每发生 2 次中断就“喂一口饭”。
第 19 行：进行求模运算，如果对 5 取模为 0，就“回一个信息”。这相当于每发生 5 次

中断就“回一个信息”。

这种模式适合调用周期性的函数，并且每一个函数执行的时间不能超过一个定时器周期。如果“喂一口饭”很花时间，比如长达 10 分钟，那么就会耽误“回一个信息”；反过来也是一样的，如果“回一个信息”很花时间也会影响到“喂一口饭”；这种场景下程序遭遇到了轮询模式的缺点：函数相互之间有影响。

1.1.4 基于状态机

当“喂一口饭”、“回一个信息”都需要花很长的时间，无论使用前面的哪种设计模式，都会退化到轮询模式的缺点：函数相互之间有影响。可以使用状态机来解决这个缺点，示例代码如下：

// 状态机
void main()
{
    while (1)
    {
        喂一口饭();
        回一个信息();
    }
}

在 main 函数里，还是使用轮询模式依次调用 2 个函数。

关键在于这 2 个函数的内部实现：使用状态机，每次只执行一个状态的代码，减少每次执行的时间，代码如下：

void 喂一口饭(void)
{
    static int state = 0;
    switch (state)
    {
    case 0:
    {
        /* 舀饭 */

            /* 进入下一个状态 */
            state++;
        break;
    }
    case 1:
    {
        /* 喂饭 */
        /* 进入下一个状态 */
        state++;
        break;
    }
    case 2:
    {
        /* 舀菜 */
        /* 进入下一个状态 */
        state++;
        break;
    }
    case 2:
    {
        /* 喂菜 */
        /* 恢复到初始状态 */
        state = 0;
        break;
    }
    }
}

void 回一个信息(void)
{
    static int state = 0;

    switch (state)
    {
    case 0:
    {
        /* 查看信息 */
        /* 进入下一个状态 */
        state++;
        break;
    }
    case 1:
    {
        /* 打字 */
        /* 进入下一个状态 */
        state++;
        break;
    }
    case 2:
    {
        /* 发送 */
        /* 恢复到初始状态 */
        state = 0;
        break;
    }
    }
}

以“喂一口饭”为例，函数内部拆分为 4 个状态：舀饭、喂饭、舀菜、喂菜。每次执行“喂一口饭”函数时，都只会执行其中的某一状态对应的代码。以前执行一次“喂一口饭”函数可能需要 4 秒钟，现在可能只需要 1 秒钟，就降低了对后面“回一个信息”的影响。

同样的，“回一个信息”函数内部也被拆分为 3 个状态：查看信息、打字、发送。每次执行这个函数时，都只是执行其中一小部分代码，降低了对“喂一口饭”的影响。

使用状态机模式，可以解决裸机程序的难题：假设有 A、B 两个都很耗时的函数，怎样降低它们相互之间的影响。但是很多场景里，函数 A、B 并不容易拆分为多个状态，并且这些状态执行的时间并不好控制。所以这并不是最优的解决方法，需要使用多任务系统。

1.2 多任务系统

1.2.1 多任务模式

对于裸机程序，无论使用哪种模式进行精心的设计，在最差的情况下都无法解决这个问题：假设有 A、B 两个都很耗时的函数，无法降低它们相互之间的影响。使用状态机模式时，如果函数拆分得不好，也会导致这个问题。本质原因是：函数是轮流执行的。假设“喂一口饭”需要 t1~t5 这 5 段时间，“回一个信息需要”ta~te 这 5 段时间，轮流执行时：先执行完 t1~t5，再执行 ta~te，如下图所示：

对于职场妈妈，她怎么解决这个问题呢？她是一个眼明手快的人，可以一心多用，她这

样做：

左手拿勺子，给小孩喂饭
右手敲键盘，回复同事
两不耽误，小孩“以为”妈妈在专心喂饭，同事“以为”她在专心聊天
但是脑子只有一个啊，虽然说“一心多用”，但是谁能同时思考两件事？
只是她反应快，上一秒钟在考虑夹哪个菜给小孩，下一秒钟考虑给同事回复什么信息

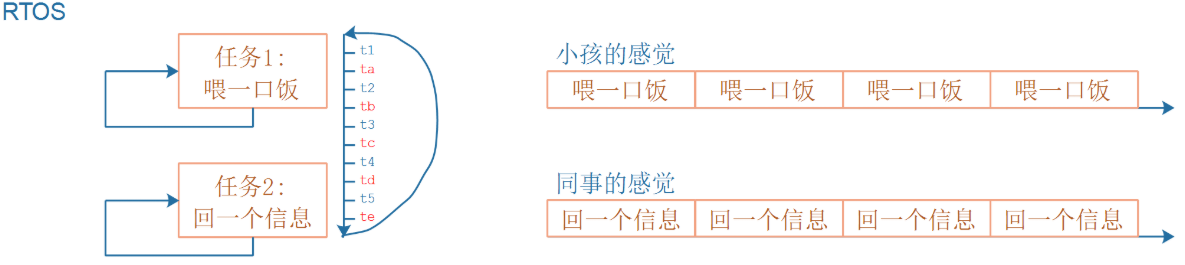

本质是：交叉执行，t1~t5 和 ta~te 交叉执行，如下图所示：

基于多任务系统编写程序时，示例代码如下：

// RTOS 程序
喂饭任务()
{
    while (1)
    {
        喂一口饭();
    }
}

回信息任务()
{
    while (1)
    {
        回一个信息();
    }
}

void main()
{
    // 创建 2 个任务
    create_task(喂饭任务);
    create_task(回信息任务);

    // 启动调度器
    start_scheduler();
}

第 21、22 行，创建 2 个任务；
第 25 行，启动调度器；
之后，这 2 个任务就会交叉执行了；

基于多任务系统编写程序时，反而更简单了：

上面第 2~8 行是“喂饭任务”的代码；
第 10~16 行是“回信息任务”的代码，编写它们时甚至都不需要考虑它和其他函数的相互影响。就好像有 2 个单板：一个只运行“喂饭任务”这个函数、另一个只运行“回信息任务”这个函数。

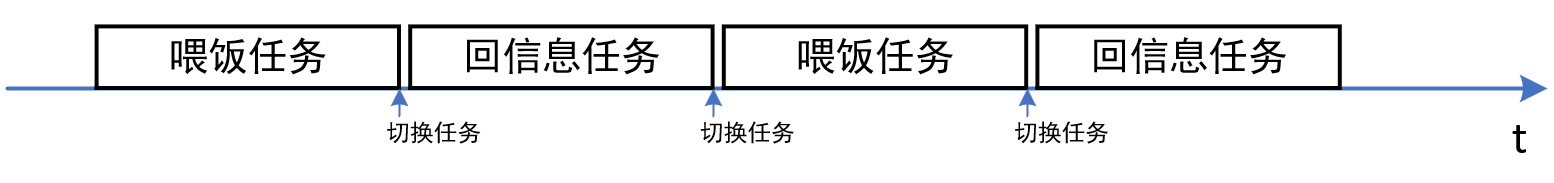

多任务系统会依次给这些任务分配时间：你执行一会，我执行一会，如此循环。只要切换的间隔足够短，用户会“感觉这些任务在同时运行”。如下图所示：

1.2.2 互斥操作

多任务系统中，多个任务可能会“同时”访问某些资源，需要增加保护措施以防止混乱。比如任务 A、B 都要使用串口，能否使用一个全局变量让它们独占地、互斥地使用串口？示例代码如下：

// RTOS 程序
int g_canuse = 1;
void uart_print(char *str)
{
    if (g_canuse)
    {
        g_canuse = 0;
        printf(str);
        g_canuse = 1;
    }
}

task_A()
{
    while (1)
    {
        uart_print("0123456789\n");
    }

}

task_B()
{
    while (1)
    {
        uart_print("abcdefghij");
    }
}

void main()
{
    // 创建 2 个任务
    create_task(task_A);
    create_task(task_B);
    // 启动调度器
    start_scheduler();
}

程序的意图是：task_A 打印“0123456789”，task_B 打印“abcdefghij”。在 task_A 或task_B 打印的过程中，另一个任务不能打印，以避免数字、字母混杂在一起，比如避免打印这样的字符：“012abc”。

第 6 行使用全局变量 g_canuse 实现互斥打印，它等于 1 时表示“可以打印”。在进行实际打印之前，先把 g_canuse 设置为 0，目的是防止别的任务也来打印。

这个程序大部分时间是没问题的，但是只要它运行的时间足够长，就会出现数字、字母混杂的情况。下图把 uart_print 函数标记为①~④个步骤：

void uart_print(char *str)
{
    if (g_canuse)         ①
        {
            g_canuse = 0; ②
            printf(str);  ③
            g_canuse = 1; ④
        }
}

如果 task_A 执行完①，进入 if 语句里面执行②之前被切换为 task_B：在这一瞬间，g_canuse 还是 1。

task_B 执行①时也会成功进入 if 语句，假设它执行到③，在 printf 打印完部分字符比如“abc”后又再次被切换为 task_A。

task_A 继续从上次被暂停的地方继续执行，即从②那里继续执行，成功打印出“0123456789”。这时在串口上可以看到打印的结果为：“abc0123456789”。

是不是“①判断”、“②清零”间隔太远了，uart_print 函数改进成如下的代码呢？

void uart_print(char *str)
{
    g_canuse--;        ① 减一
    if (g_canuse == 0) ② 判断
    {
        printf(str);   ③ 打印
    }
    g_canuse++;        ④ 加一
}

即使改进为上述代码，仍然可能产生两个任务同时使用串口的情况。因为“①减一”这个操作会分为 3 个步骤：a.从内存读取变量的值放入寄存器里，b.修改寄存器的值让它减一，c.把寄存器的值写到内存上的变量上去。

如果task_A执行完步骤a、b，还没来得及把新值写到内存的变量里，就被切换为task_B：在这一瞬间，g_canuse 还是 1。

task_B 执行①②时也会成功进入 if 语句，假设它执行到③，在 printf 打印完部分字符比如“abc”后又再次被切换为 task_A。

task_A 继续从上次被暂停的地方继续执行，即从步骤 c 那里继续执行，成功打印出“0123456789”。这时在串口上可以看到打印的结果为：“abc0123456789”。

从上面的例子可以看到，基于多任务系统编写程序时，访问公用的资源的时候要考虑“互斥操作”。任何一种多任务系统都会提供相应的函数。

1.2.3 同步操作

如果任务之间有依赖关系，比如任务 A 执行了某个操作之后，需要任务 B 进行后续的处理。如果代码如下编写的话，任务 B 大部分时间做的都是无用功。

// RTOS 程序
int flag = 0;

void task_A()
{
    while (1)
    {
        // 做某些复杂的事情
        // 完成后把 flag 设置为 1
        flag = 1;
    }
}

void task_B()
{
    while (1)
    {
        if (flag)
        {
            // 做后续的操作
        }
    }
}

void main()
{
    // 创建 2 个任务
    create_task(task_A);
    create_task(task_B);
    // 启动调度器
    start_scheduler();
}

上述代码中，在任务 A 没有设置 flag 为 1 之前，任务 B 的代码都只是去判断 flag。而任务 A、B 的函数是依次轮流运行的，假设系统运行了 100 秒，其中任务 A 总共运行了 50秒，任务 B 总共运行了 50 秒，任务 A 在努力处理复杂的运算，任务 B 仅仅是浪费 CPU 资源。

如果可以让任务 B 阻塞，即让任务 B 不参与调度，那么任务 A 就可以独占 CPU 资源加快处理复杂的事情。当任务 A 处理完事情后，再唤醒任务 B。示例代码如下：

//RTOS 程序
void task_A()
{
    while (1)
    {
        // 做某些复杂的事情
        // 释放信号量,会唤醒任务 B;
    }
}

void task_B()
{
    while (1)
    {
        // 等待信号量, 会让任务 B 阻塞
        // 做后续的操作
    }
}

void main()
{
    // 创建 2 个任务
    create_task(task_A);
    create_task(task_B);
    // 启动调度器
    start_scheduler();
}

第 15 行：任务 B 运行时，等待信号量，不成功时就会阻塞，不在参与任务调度。
第 7 行：任务 A 处理完复杂的事情后，释放信号量会唤醒任务 B。
第 16 行：任务 B 被唤醒后，从这里继续运行。

在这个过程中，任务 A 处理复杂事情的时候可以独占 CPU 资源，加快处理速度。

本章完
