模电 2 二极管

2020-06-05 模电 2 二极管

视频资料: B站 清华 华成英 模拟电子技术基础 https://www.bilibili.com/video/BV19s411a7KL

2 二极管

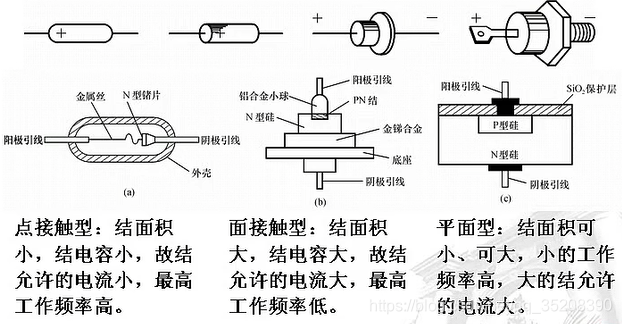

2.1 二极管的组成

将PN结封装, 引出两个电极, 就构成了二极管

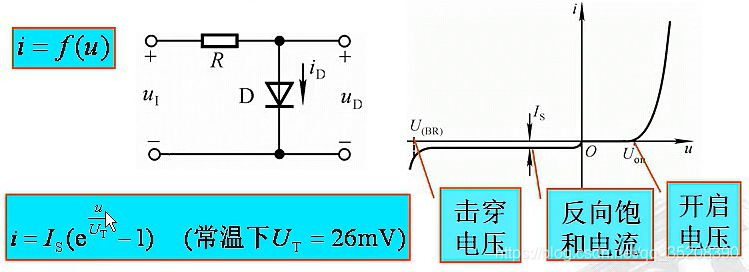

2.2 二极管的伏安特性

u是二极管的端电压, UT是温度的电压当量, 绝对温度300度=常温=开尔文温度-273.15=26.85摄氏温度

为什么不是一加正向电压就马上导通?
① 接触电阻
② 外电场要足够强, 足以克服PN结的内电场的漂移运动.

反向饱和电流越小, 说明它表现出来的单向导电性能越强, 管子的质量越好.

2.2.1 单向导电性

10倍 也叫远远大于, 20倍也叫远远大于(>>), 差别就是 允许的误差.
如果是反向电压, u是负值,

为什么 在接PN接的时候要接一个电阻?
当回路电流特别大的时候, 结的温升特别大, 管子会烧坏.
或者说, 管子本身的功耗, 多数是把能量转化成热能. 而PN结是有温度的限制, 当你超过了它的温度, 就破坏了它, 甚至使它融化, 所以正向电流不能太大. 不同型号的管子它有正向电流的限制, 实际就是结温升的限制.

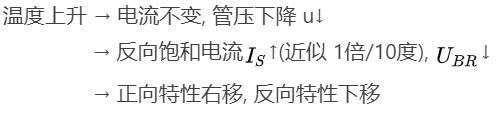

2.2.2 伏安特性

2.3 二极管的等效电流

等效电路一定是有条件的, 所以你在用一个等效电路的时候要告诉别人在什么样的条件下

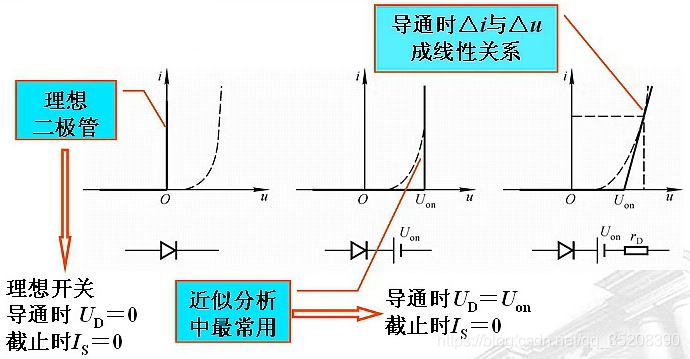

2.3.1 将伏安特性折线化

最右边的最接近实际. 但是在什么样的条件下, 用什么样的等效电路, 后面要专作一个这样的讨论.

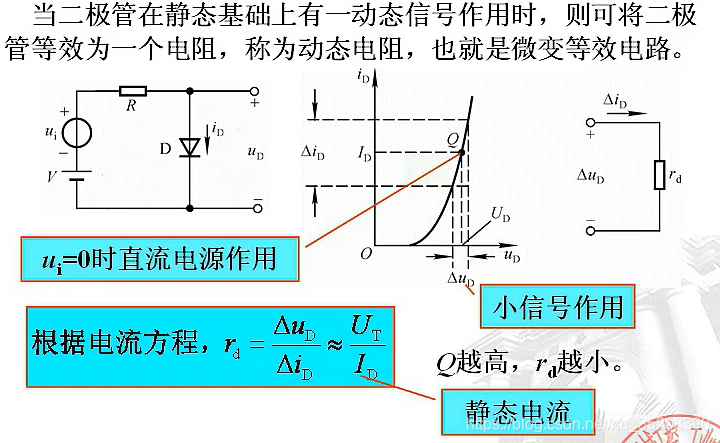

2.3.2 微变等效电路 (这部分要多看几遍视频才能理解)

小写的r, 表示是器件参数. 小写的d表示是动态量.

电路里面 字母是大写, 角标也是大写的情况下, 它描述的是直流分量.
因为在模拟电路里, 经常是直流量,交流量混合作用的, 因此在用符号的时候就加以区别.
直流和交流虽然是两件事情, 但是它们之间有内在的联系.

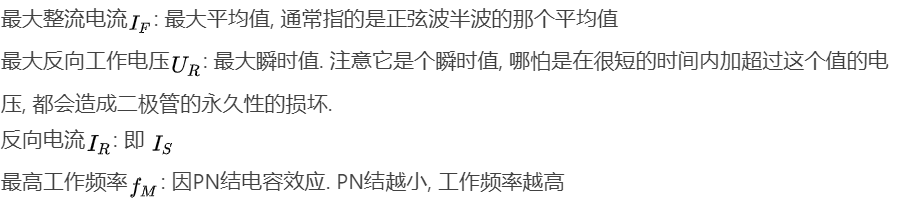

2.4 二极管的主要参数

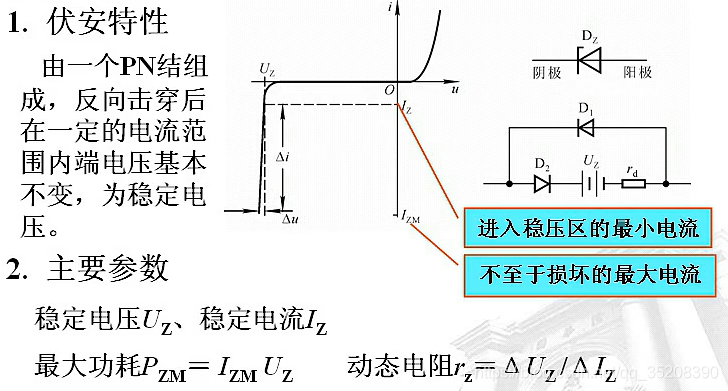

2.5 稳压二极管

之前讲的都是普通二极管, 还有其他很多二极管, 例如: 发光二极管LED, 电容二极管, 隧道二极管 等等等等

稳压二极管, 反向击穿后, 还能使用.

稳压管是 某一个型号, 买回来后它的电压是稳定在4.5V~5.2V之间某一个值. 特定的稳压管 的实际值 在这个区间之内.
电阻/电容 是固定参数, 误差多少多少.
