跟我一起学EPLAN Harness proD（一）

丨教程丨跟我一起学EPLAN Harness proD（一）

在这里插入图片描述

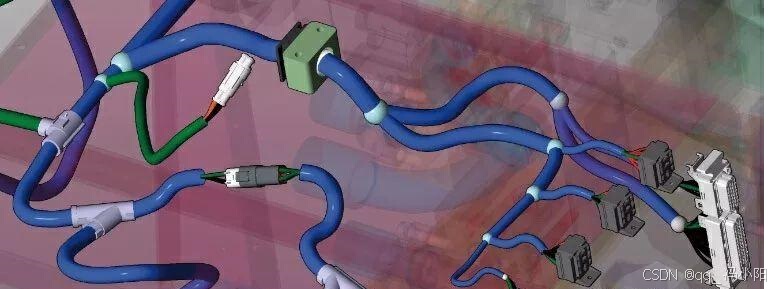

大家好，你在工作中有没有接触过线束设计呢？

比如将多捆线沿着设备的边或指定区域位置布线，最后通过插头或其它连接器将两端与分立元件连接起来，如果你想通过软件将线束提前设计好，最后通过钉板图来指导生产制做，那EPLAN Harness proD会是个很不错的选择！

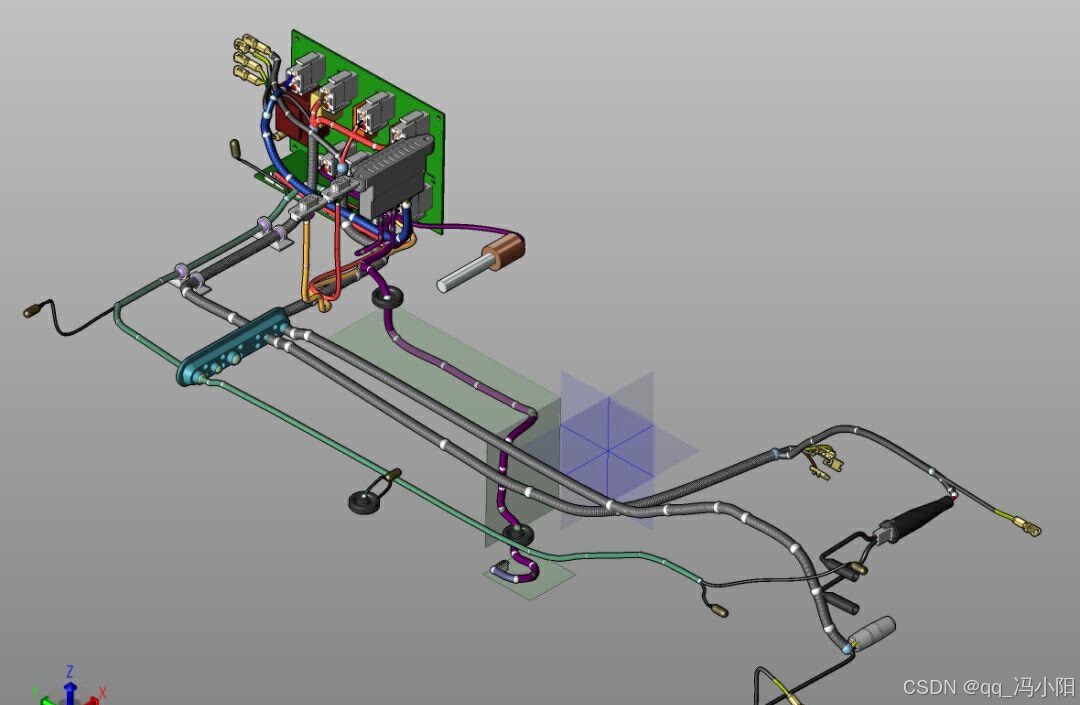

它可以导入各种格式的三维模型，通过连接EPLAN的电气原理图，来生成三维线束。

在这里插入图片描述

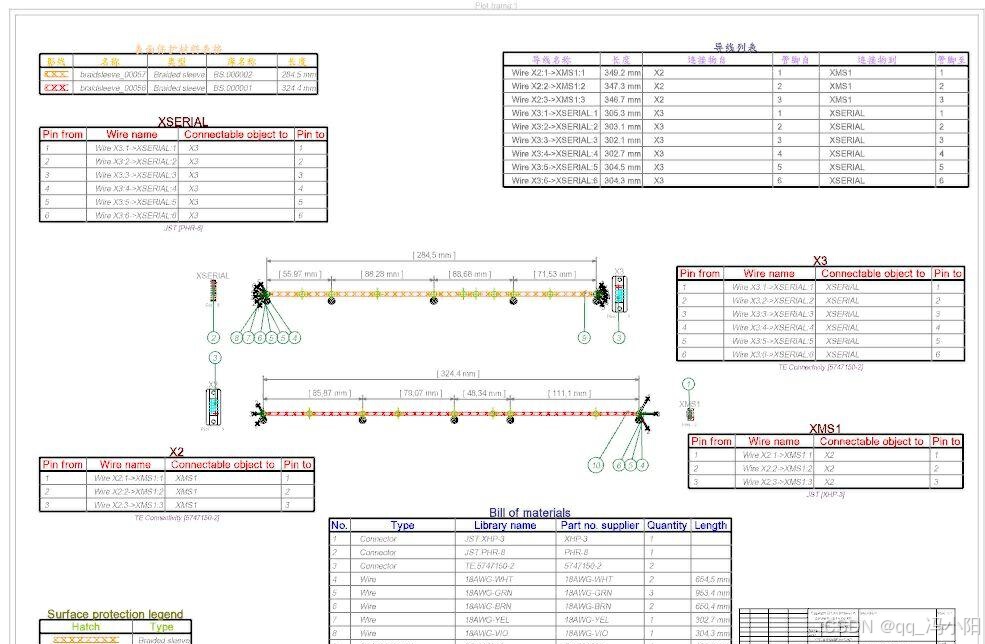

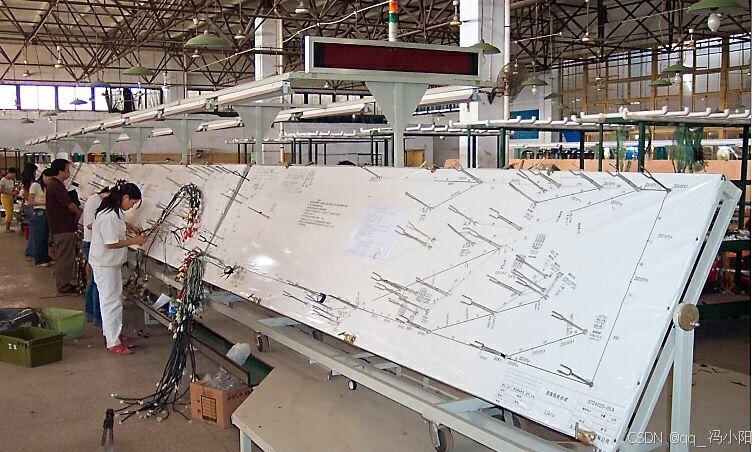

这款软件和EPLAN Pro Panel相似，都是三维布线，但各自的侧重点不同，pro panel的侧重点是电气三维布线，而harness proD则是线束，一个是生成的是有准确长度的连接列表，一个是有准确长度的钉板图。
在这里插入图片描述

在这里插入图片描述

如果这款软件你觉得能对工作带来帮助，那么接下来的一段时间欢迎持续关注“电气CAD论坛”，我将带领大家一起从0到1的学习这款线束生成软件。今天我们先来简单了解一下，并明白一些基本术语。

首先这款软件需要单独安装，我使用的系统是WIN 7，软件版本是EPLAN harness proD 2.5，所以第一步需要先安装。

软件安装后会有两个应用程序，分别是eplan harness proD和EPLAN Harness proD Library，这个Library是库的制做和管理程序，注意是独立的程序，与EPLAN Electric的部件库管理不一样，这个我们会单独抽出一节来讲。

我们启动harness proD：

打开软件后可以看到界面跟平常用的EPLAN Electric有些不同，例如下面箭头的位置是新建或打开已有的项目。

在开始新建前项目呢，先来了解下软件里面的几个术语：

库：

库就是用来做结束设计时所使用的部件（库对象），需要通过EPLAN harness proD libray来创建和管理。通常安装后默认的DEMO库位置在：/Documents/Harness proD 2.5/Libraries/Demo下面。后缀是.hxlib

连接：

连接相当于一个配置文件，它指引harness proD会要用到的库名称及保存位置，后缀是.hxcn，通常和库在同一个目录下。

变量：

变量通常表示将为其规划线束的设备的各种 “机械” 配置。还可以定义每个变量的 “电气” 配置。例如我们为汽车创建一个线束，汽车车体有两个版本：四门轿车和旅行车，这些车体版本就称为变量。可能还有不同层级的设备 (例如基本、增强和完整)。这些在 EPLAN Harness proD Studio 中称为电气配置。每个设备层级都是单独单元 (例如，ABS、空调、声音系统等等) 的配置，这些称为电气选项。

工作区：

工作区是一个3D 环境，可以将加载机械 3D 模型并执行线束设计。随后 3D 模型将作为钉板图和报表等输出的来源。

工作台：

工作台环境主要侧重于线束设计。可以通过模仿 2D 制造图纸来设计线束，它基本上是一个锁定了Z 轴的 3D 环境，但是Z轴未完全锁定。如果需要，可以将工作台设计转换为工作区环境。

钉板图：

钉板图环境根据所选的 3D 工作区来创建 2D 钉板图，方法是将 3D 线束平面化为 2D 图纸，从而准备线束的最终布局。然后，这些布局可以用作模型以用于制造。

报表：

报表环境是一种工具，可通过所选工作区 / 工作台生成必要的制造报表，如导线切割列表、电缆报表、物料清单等等。

在了解了上述术语后，我们就可以先新建一个项目了，变量我们先设成一个，连接可以先指引到DEMO.hxcn。

在创建一套完整的线束项目时，可以由7个步骤来实现：
