1、USB母头插口对着自己，塑料块靠上（此方向为正常USB底部贴片方向）

最左边的pin为正极，最右边的pin为负极，如图所示

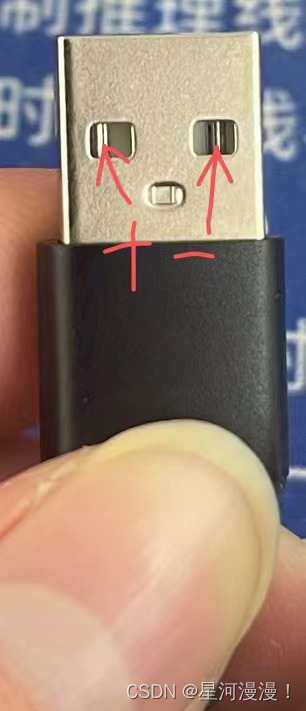

2、USB公头插口对外，塑料块靠下

最左边的pin为正极，最右边的pin为负极
