WinUsb实现USB免驱通讯介绍

背景

以往项目使用串口通讯,通过空闲超时区分不同数据帧,但Window系统响应非实时,超时间隔不确定导致无法判断是否是完整的一帧数据,同时串口通讯还需要安装对应的驱动包,英文系统、繁体系统等可能安装失败导致用户体验差。USB HID 可以实现免驱（使用中断方式进行数据传输）,但通讯速率慢(FS 62.5KB/s 受硬件影响)会64字节分包发送数据,导致上位机很难区分一包完整数据。针对以上存在的问题USB 虚拟串口能很好的提升通讯速率(FS  800KB/S 受硬件影响)但需要安装芯片驱动,针对不同环境可能会导致安装驱动失败问题。WinUsb可以很好的解决以上问题、既能快速通讯、又能即插即用。

WinUsb简介

WCID是WinUsb设备功能的扩展，由Microsoft在Windows8开发人员预览版期间提出，WinUsb自Windows XP SP2以来一直是Windows一部分的功能

WinUsb设备是一种通用串行总线(USB)设备，其固件定义了某些Microsoft操作系统(OS)特征描述符，这些描述符将兼容ID报告为"WINUSB"。WinUsb设备的用途是让Windows将Winusb.sys作为设备的功能驱动程序载入，而无需自定义INF文件。对于WinUsb设备，你无须为设备分发INF文件，这大大简化了驱动程序安装过程。截至2012年5月，从Windows Vista开始的所有平台上都提供了自动 WinUSB WCID 驱动程序。在 Windows 8 或更高版本地系统上已经集成了该驱动程序，这意味着Windows 8 或更高版本地系统上不需要安装驱动程序，系统自动会匹配WinUSB驱动，而对于Vista、Windows7、XP系统，可以通过一些第三方软件（如Zadig）来安装或生成WCID版本的驱动程序，同样只需要安装一次WCID版本的驱动软件，以后所有WCID设备都可以使用该驱动，间接实现了免驱。

WinUsb组成

WinUSB包括两大部分，分别为内核部分和应用层部分：

1. 内核部分，主要是WinUSB.sys，该内核模式驱动程序，可以作为过滤器或功能驱动程序安装在USB设备的内核模式驱动协议栈中。
2. 应用层：winusb.dll，其导出函数声名在winusb.h头文件中。当 Winusb.sys 作为设备的功能驱动程序安装时，应用程序可以使用这些功能与它进行通信

WinUsb的版本支持

1. Windows 7 在基于 x86、基于 x64 和基于 Itanium 的系统上支持 WinUSB。
2. 较新版本的 Windows 在基于 x86 和基于 x64 的系统上支持 WinUSB。
3. WinUSB 支持从 Windows 8 开始支持同步传输。

WinUsb限制条件

WinUSB有许多限制条件，一般来说注意以下几点即可

1. WinUSB不支持Windows 2003 ( 32bit/64bit )；
2. WinUSB不支持Windows XP 64位（可以通过第三方驱动支持）；
3. USB设备版本必需是2.0或2.0以上，WinUSB不支持USB1.0和1.1。

WinUsb通讯速率有多快(USB FS 800KB/S)

我们查看附图1:下载同样的数据WinUsb下载速度是HID的2倍还要多。

通过枚举信息来看 WinUsb Transfer Type : Bulk



设备如何被枚举成WINUSB 设备

WinUsb是在CDC虚拟串口基础上进行实现免驱功能,前期CDC虚拟串口必须通讯正常、方可通过修改枚举成WinUsb设备。关于CDC虚拟串口相关技术这里不做介绍。

WIUSB 设备枚举关键信息

设备枚举成WINUSB的三个关键信息

1.  OS字符串描述符          --判断设备是否支持 WCID设备
2.  扩展兼容ID OS功能描述符 --判断设备是否为WinUsb设备
3.  扩展属性OS功能描述符   -- 获取WinUsb设备GUID

支持OS 字符串描述

   当有USB设备插入,系统会向设备索取设备描述符。根据设备描述符中的bcdUSB版本号判断是否检索0xEE位置的OS设备字串描述符,如果bcdUSB版本号大于等于2.0，则系统会检索0xEE位置的OS设备字串描述符，支持WinUSB的OS描述如下：

如果0xEE处的OS描述符不存在或者描述格式不正确，系统将设置osvc值为0x0000，表示该USB设备不是WCID设备。如果OS描述正确，系统将osvc设置为0x##。



获取该描述符的作用主要是:判断设备是否WCID设备，如果不是OSVC  赋值0x0000  如果是 OSVC 赋值Vendor Code  主要判断”MSFT100”字符串

设置兼容ID特征描述符

在获取到osvc为有效值的前提下，系统将进一步获取兼容ID特征描述符，索引号为0x04，兼容ID特征描述符包含紧跟一个或多个功能部分的标题部分，具体取决于是否是复合设备。标题部分指定整个描述符的长度、功能部分的数量以及版本号。对于非复合设备，标题后紧跟一个仅与设备的接口关联的功能部分。该部分的compatibleID字段必须指定"WINUSB"作为字段值。复合设备有多个功能部分。每个功能部分的compatibleID字段必须指定"WINUSB"。兼容ID特征描述符格式如下：



扩展属性描述符

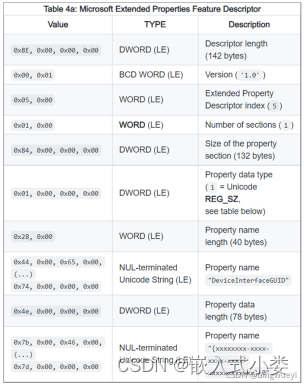

最后是添加扩展属性描述符，注册设备接口GUID，包含紧跟一个或多个自定义属性部分的标题部分，索引号为0x05。标题部分描述整个扩展属性描述符，包含其总长度、版本号以及自定义属性部分的数量。WinUSB应用程序正是通过GUID来检索对应的USB设备，并进行访问，详细定义如下表所示：

注意点:

设备枚举过程中,如果以上都进行了修改、但还是出现感叹号 提示枚举失败。

下载PStool工具包、通过管理员身份运行、进入PStool目录

执行:psexec.exe -i -d -s regedit.exe

删除VID、PID之前的枚举信息

市场芯片移植WinUsb对比

1. STM32(意法半导体芯片) 使用较多、相关文档总结、参考资料多
2. GD32(兆易国产芯片) WinUsb移植资料几乎没有,驱动库也有点小bug
3. AT32(雅特力国产芯片) 官方提供了WInUsb例程 入手快

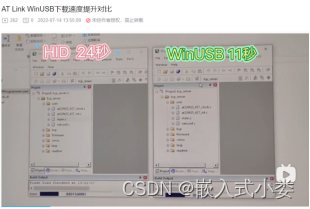

附图1:

雅特力WinUsb、HID下载速度对比:

AT Link WinUSB下载速度提升对比_哔哩哔哩_bilibili



附图2：

使用工具zadig进行安装winusb

以管理员方式运行zadig-2.4.exe，然后在菜单的选择中选择列出所有设备。
这会软件会枚举系统中所有的USB设备，并显示在下列组合对话框中。我们选中我们需要安装winusb的设备，然后点击ReInstallDriver按钮进行安装。
如本人选中一个USB扬声器设备，其信息如下







查看设备的驱动信息：



注册表中的信息如下：

 参考:

STM32 WinUSB(WCID)免驱高速通信 20M/s（附详细测试）_bingwueyi的博客-CSDN博客

WinUSB 简介 - USB中文网

https://www.cnblogs.com/yanye0xff/p/16710614.html

GD32移植WinUsb 成功例程如下:

https://download.csdn.net/download/qq_35257512/87838361?spm=1001.2014.3001.5503

STM32移植WinUsb成功例程如下:

https://download.csdn.net/download/qq_35257512/87755345?spm=1001.2014.3001.5503
