ping pong buffer

原文链接：数字IC校招基础知识点复习（六）——脉冲分频电路、乒乓buffer - 知乎

乒乓buffer是由两个单口sram背靠背组成的一种电路结构，假设我们称其为s1和s2。则乒乓buffer的工作方式如下。

首先向s1中写入数据，此时s2是空的，因此没有操作。当向s1写入完毕，通过逻辑操作，使得接下来向s2中写入数据，于此同时其他模块可以从s1中读出已经写入的数据；待s2中写完，再次转换，重新向s1中写入数据，同时其他模块从s2中读出数据。由于这个过程中两个buffer总是一个读一个写，并且互相交换读/写角色，因此称其为乒乓buffer。

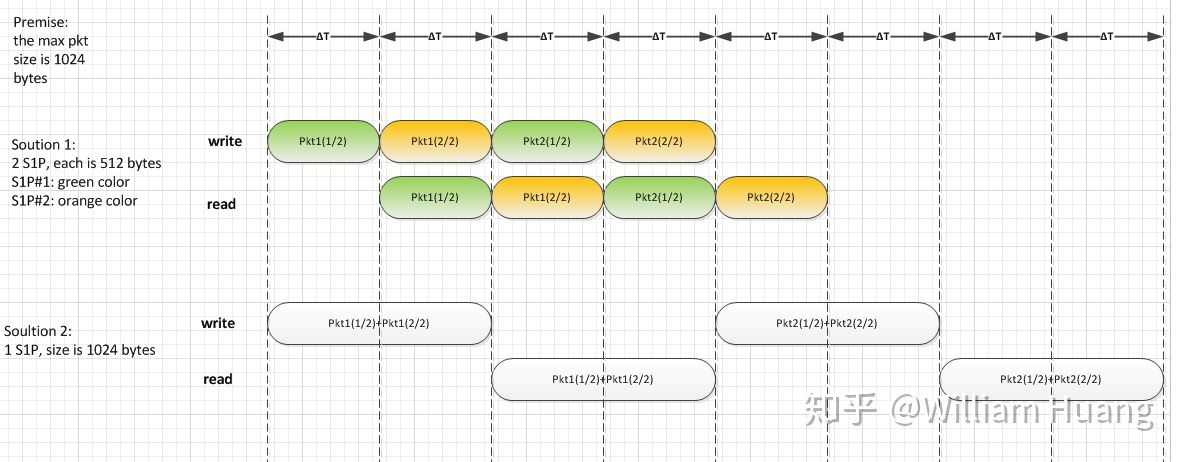

乒乓buffer的优势是相比全部写完再读的方式，可以节约读写时序，如下图所示。

当然我们也可以使用双口sram进行同时读写，不过考虑到双口sram相较于单口sram，在同样容量小面积要大，因此乒乓buffer仍然是一种很常用的设计技巧。
