AXI中的outstanding、乱序、interleaving

1.outstanding

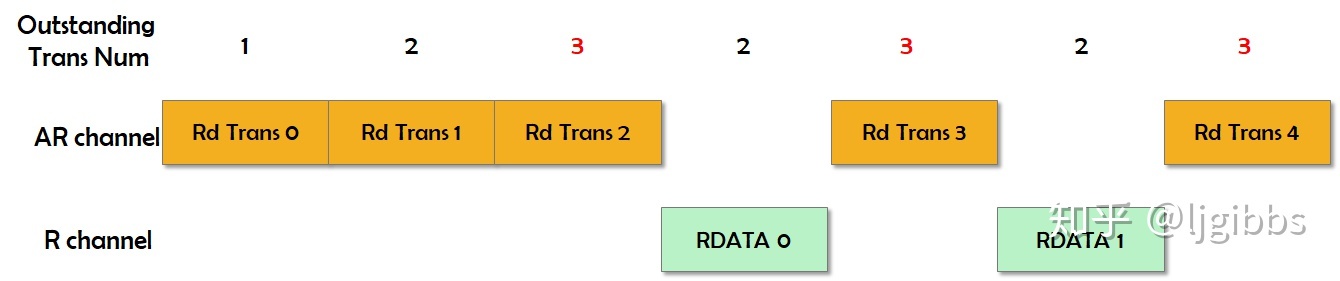

outstanding是指主机在没有收到response时可以发起多个读写transaction的能力。当主机具有outstanding能力时，会将awvalid拉高多个周期，若从机也支持outstanding，则相应的将awready拉高多个周期。outstanding的数据传输过程如下图所示：

2.乱序传输

乱序传输需要依赖ARID来完成，乱序传输是针对transaction而言的，可以认为ARID是transaction的ID。若支持乱序传输，当存在多个transaction时，从机可以不按照transaction的发起顺序进行返回数据，主机通过从机返回的BID(写)或RID(读)来判断返回的数据属于哪个transaction。另外，拥有相同AWID与ARID的transaction，其返回数据需要按照transaction发起的顺序进行返回数据。乱序传输的数据传输过程如下图所示：

3.interleaving 交织

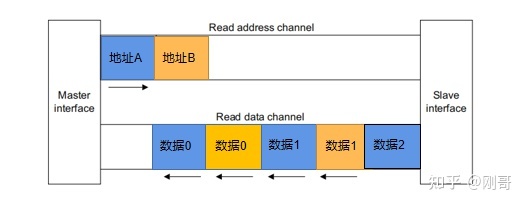

写交织使用WID来实现，interleaving用来实现不同transaction中的beat的交替传输，但同一transaction的beat是需要按照顺序进行传输的。 AXI4中已经取消了WID信号的使用，不再支持写交织。interleaving的输出传输过程如下：

其中数据0与数据1属于同一transaction的不同beat，地址A与地址B表示两个transaction。

关于AXI4不支持写交织是一个非常自然地过程。为了提高效率，AXI总线的写数据通道并不依赖写地址通道，这就是说，写数据可以先于写地址发送，但是总线不知道写地址，没办法将数据发送出去，只能暂存在buffer中，等待写地址。比较理想的方案是总线为每个master预留一个写地址通道buffer和写数据通道buffer。在这种方案下，若支持写交织，地址通道buffer和数据通道buffer的数据可能永远都对不上(AWID与WID)，这会造成该master的所有数据都被堵塞，造成死锁。为了避免这种情况下的死锁，AXI3协议本身就要求了写交织时每个transaction的第一笔transfer必须是有序的，但这无疑会给设计带来额外的复杂度。当然，如果不遵守这个要求，也可以采用其他方案来解决这个问题，比如互说互联组件为每个master分配多个buffer，但实现起来会比较复杂。  合理地设计可以减少写交织被取消带来的影响，master应该在某个transaction的数据准备好之后再向总线发起写请求，否则mater可能长时间占用总线，大大降低总线的效率。因此，设计人员本就应该避免写交织十分高效时的场景，设计合理的情况下，写交织的取消并不会给系统带来明显的效率影响。
