STC单片机点亮一个LED灯

点亮第一个LED

1 . LED是什么

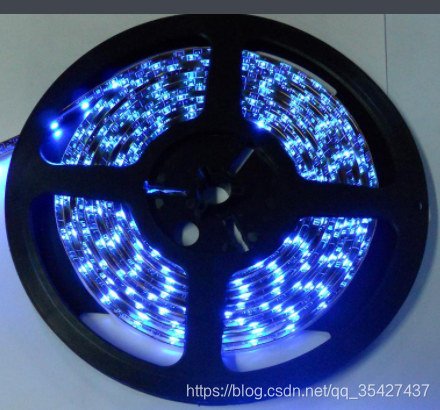

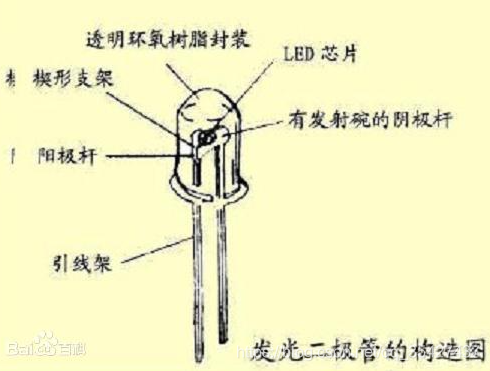

LED，发光二极管，是一种半导体固体发光器件。如图：

2 . LED工作原理

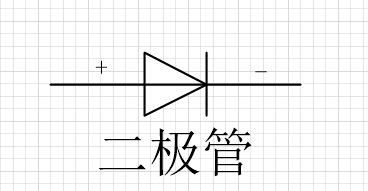

LED的符号为： LED的工作是有方向性的，只有当正级接到LED阳极(+)，负极接到LED的阴极(-)的时候才能工作，如果反接LED是不能正常工作的。

3 . 看懂原理图

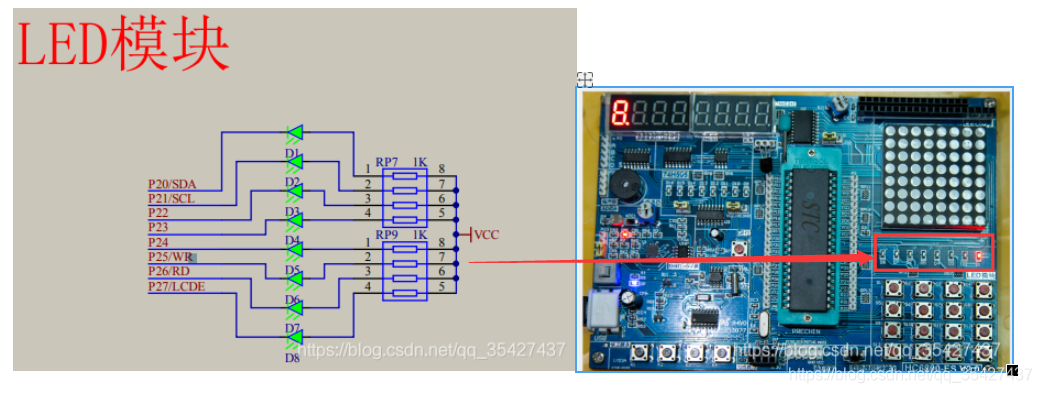

LED的原理图解析
      一共有八个led灯D1 - D8，开发板上面LED的原理图如上图，LED的阳极串联一个电阻，然后连接到电源VCC，而LED的阴极连接到单片机的P2口，如果你想点亮一盏LED就对把单片机相对应的IO赋为低电平。

如果来记住阳极，或阴极，发光二极管是这样的 剪头是阴极，就想一根管子一样，阳极流入阴极

如果要LED发光需要VCC为阳极(1) P2端口为阴极(0)才能发光.

为什么需要加电阻：因为需要给LED限流，LED有一个正常的工作电压和电流，如果不加入有可能会将我们的发光二极管给烧毁。

4 . 编写驱动程序

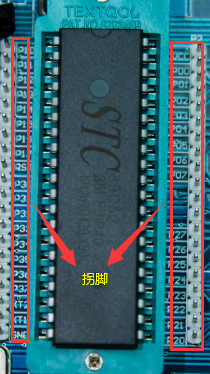

拐脚：就是STC上面的针孔：

在编写过程中如果没有看我前面写的《STC单片机 Keil4安装, 第一个程序》的话建议先去看一下 link：https://liwangjiang.blog.csdn.net/article/details/110355725

控制LED的时候我们需要用到P2拐脚，因为D1到D8对应的是 P2.0-P2.7的一个拐脚，首先我们需要通过sbit 来定义:

sbit 变量名 = 地址值；

#include "reg51.h"       //或者是 reg52.h
sbit LedP20 = P2^0;		 //表示Led P20拐脚的针
void main(){             //主函数
	while(1){            //一直运行
		LedP20 = 0;		 //等于0表示点亮
	}
}

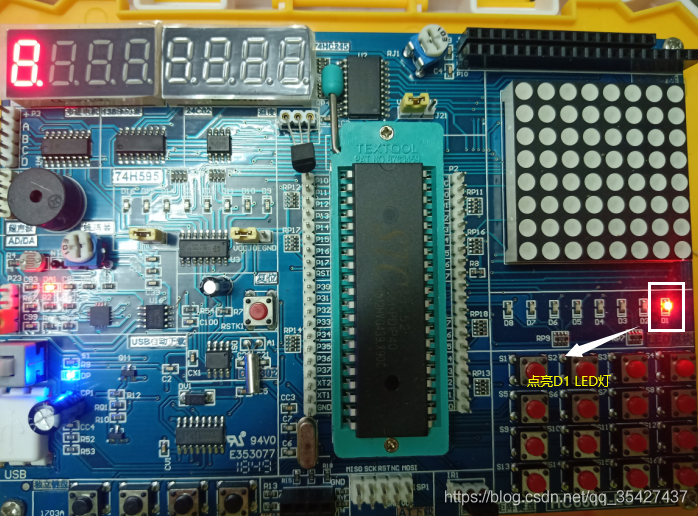

这个代码是点亮D1的LED灯，表示点亮第一个灯 效果图如下：

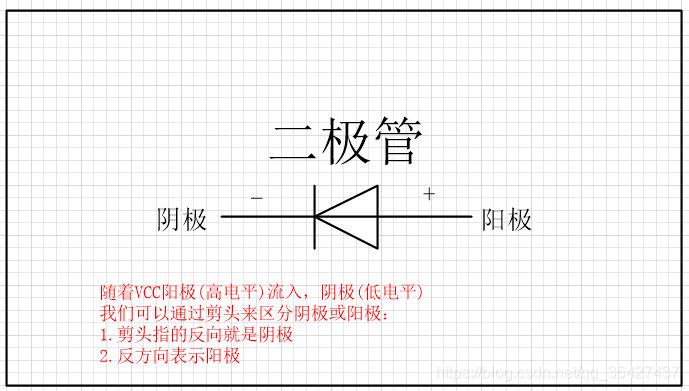

二极管反过来接入，解封方案

如果我们的二极管是这样接入的：

我， 在代码里面LedP20 就只能等于1了，因为vcc接入的是阴极，那么拐脚只能等于阳极才能点亮，这是二极管反过来接入的代码:

#include "reg51.h"       //或者是 reg52.h
sbit LedP20 = P2^0;		 //表示Led P20拐脚的针
void main(){             //主函数
	while(1){            //一直运行
		LedP20 = 1;		 //等于1表示点亮
	}
}
