LTE(4G) 接入流程

目录

LTE接入流程

1.接入流程总体介绍--Attach流程

2.接入流程总体介绍--Service Request流程

3.接入流程总体介绍--TAU流程

---

---

LTE接入流程

1.接入流程总体介绍--Attach流程

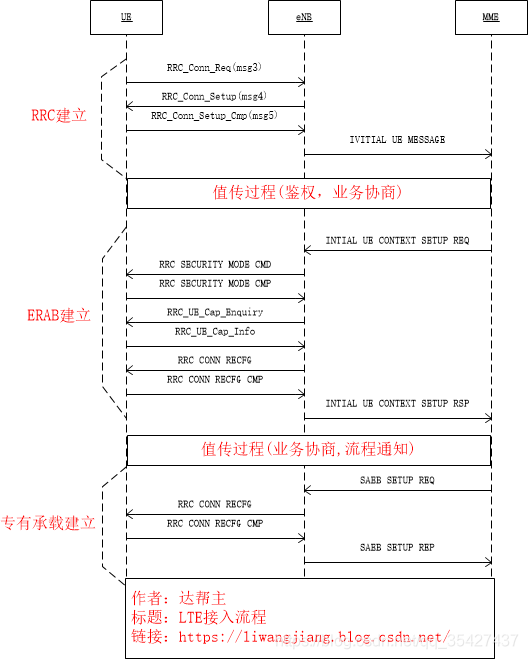

首先看一下流程图：

终端开机后，首先选择适合小区驻留，然后发起Attach流程。

Attach流程可以分为以下几个步骤：

• 随机接入
• RRC连接建立
• 鉴权等NAS过程
• E-RAB建立

Attach时RRC的建立原因值为：
Mo-Signaling

在Attach时数据卡终端通常只建立一个默认承载，支持VOIP的LG终端以及有些智能终端如HTC往往同时还建立专有承载。

2.接入流程总体介绍--Service Request流程

首先看一下流程图：

用户Attach之后，如果一段时间不传数据eNodeB会将UE释放到IDIE模式，终端在发起业务时将使用Service Request流程

Service Request 流程可以分为以下步骤：

• 寻呼过程(被叫场景)
• 随机接入
• RRC连接建立
• E-RAB建立

RRC建立原因值分为：

• Mo-data : 上行有数据需要发送
• Mt-Access : 响应寻呼

因为核心网侧已有终端的注册信息和能力信息Service Request流程通常不需要进行鉴权和UE能查询。

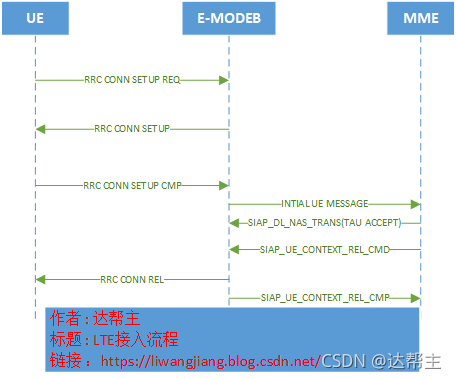

3.接入流程总体介绍--TAU流程

跟踪区TA主要用于终端位置管理。多个TA组成TAL。UE赋值网络后,由MME分配TAL给终端。终端移动到TAL。UE附着网络后，由MME分配TAL给终端。终端移动到TAL之外的TA时，需要进行TA更新流程。终端处于idle状态也要周期性进行TAU更新。另外在RRC连接失败之后也要重新做TAU。

TAU流程可以分为以下步骤：

1. 随机接入
2. RRC连接建立
3. TAI更新
4. E-RAB建立（可选）

RRC建立原因值采用：Mo-Signaling

假如终端在TAU请求消息中携带了“active” 标志，则在TAU更新同时会建立默认承载，否则不建立，在TAU更新完成后立刻回到IDLE模式。

TAU更新过程中，核心网可以配置是否鉴权，通常不做鉴权
