QXDM，QPST和QCAT是Qualcomm高通公司针对高通芯片的抓包分析工具。QXDM抓包分析，QPST与手机com口连接，QCAT用来分析抓包产生的isf文件（log）。

工具名称	功能
QXDM	关闭打开备份还原NV、NV修改、抓modem log
QCAT	解析log工具，方便查看
QPST	手机NV备份（QCN）、资源管理器（EFS Explorer）、dump日志

1.QXDM抓取log的步骤

前言：

• （1）安装QXDM之前请先安装QPST，因为QXDM是需要QPST Server支持的
• （2）安装QXDM要用最新版本，否则是抓取不到完整的log的

主题：

（1）为了保证手机和PC间通讯，PC端已安装手机驱动，如下图（此时未打开手机端口）

（2）打开手机adb端口，比如某些手机暗码即可开启

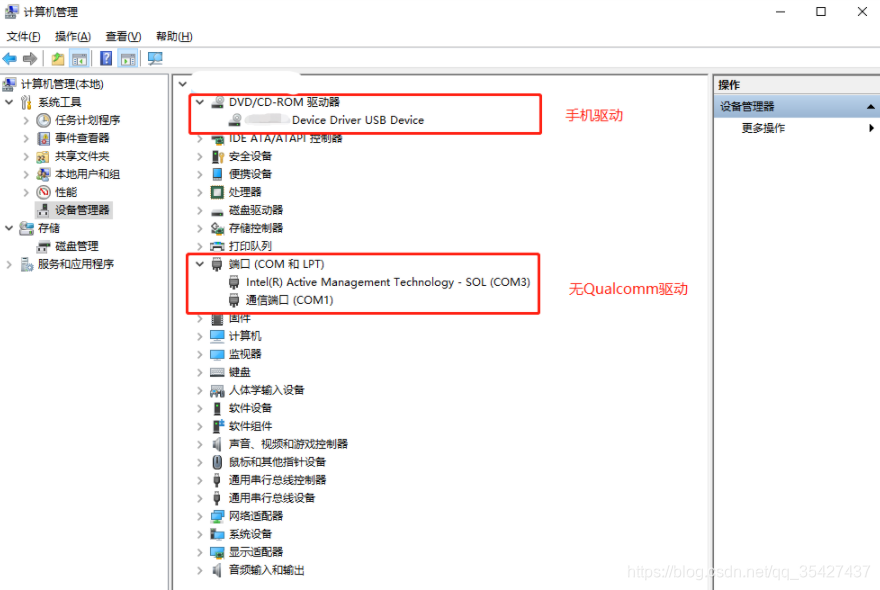

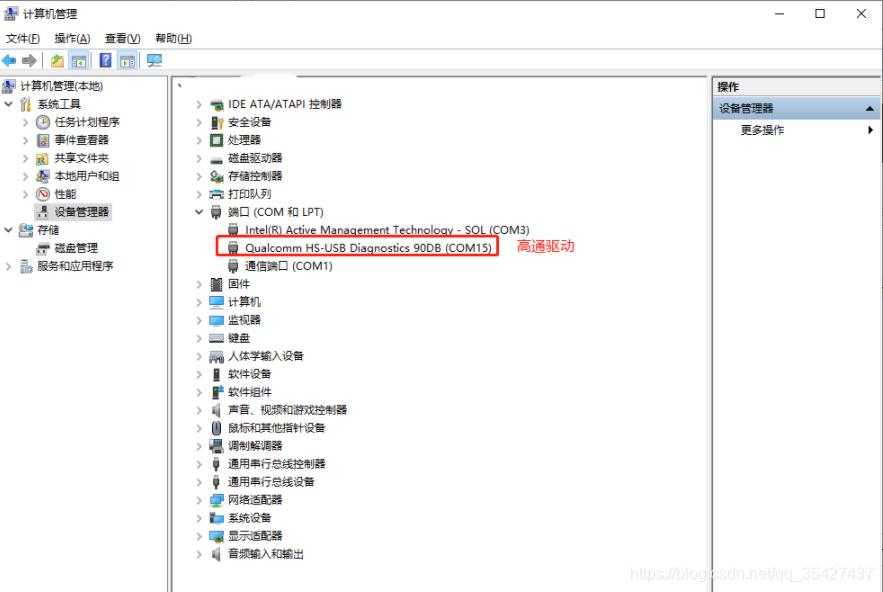

（3）USB连接到设备，查看设备管理器-->端口-->检查有无Qualcomm驱动，COM口通信需要安装高通驱动。

 (4)  Load the QXDM Configurationfile (.dmc) that is provided by your Customer Engineering

比如我们要抓开机后不能注册到4G问题的dmc文件由核心模块厂家提供。打开QXDM后，选择File--->LoadConfiguration装载dmc文件，或是直接双击dmc文件同时还可以打开QXDM，这种方式更方便。

（5）运行QXDM，点击最左侧的快捷按键connect to device 或者 Options--->Communication

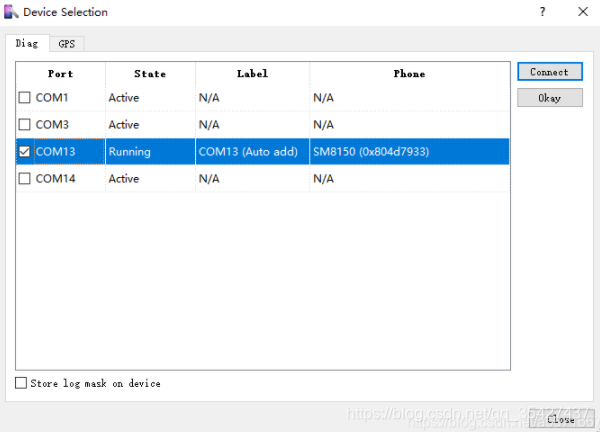

（6）正常连接情况下，port会自动识别到端口号，这时候选中设备所在端口号，点击Connect就可以开始抓log

（7）点击Tools--->CFG File Generator(或者快捷键F5)设置好Filter，根据不同的log需求，选择相应的选项

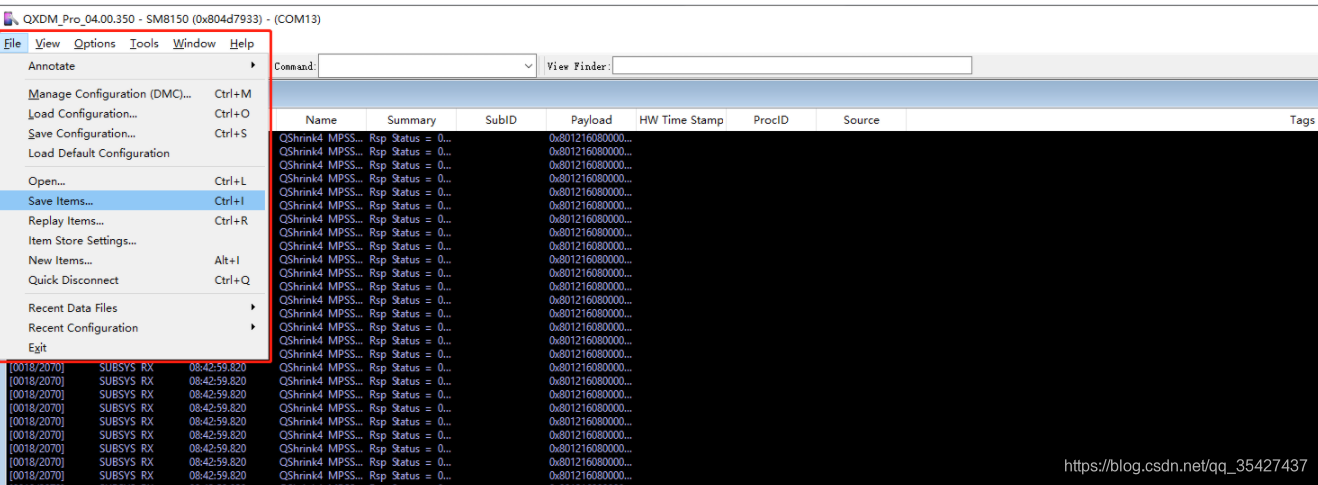

（8）抓取log结束，断开连接。然后File--->Save Items保存抓的log，log为isf格式。抓包生成isf文件默认在C:\Users\Public\Documents\Qualcomm\QXDM\ISF中，可以根据配置选择不同路径。



2.QCAT查看log

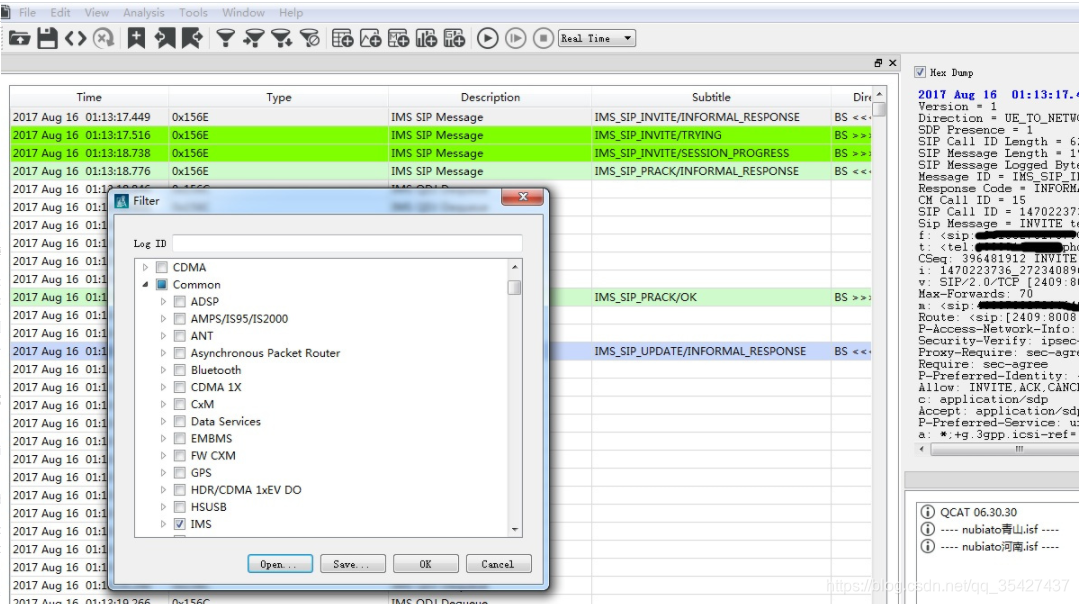

打开QCAT，直接将该文件拖进去，修改edit->filter,过滤common的ims包即可。

、







3.QXDM关闭/打开备份还原NV

（1）打开手机adb端口

（2）连上端口，如下图

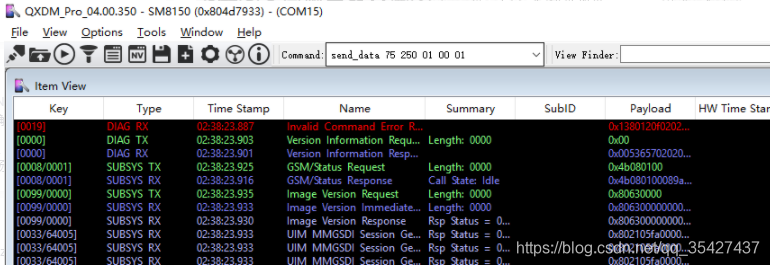

（3）Command输入“send_data 75 250 01 00 01”，Enter

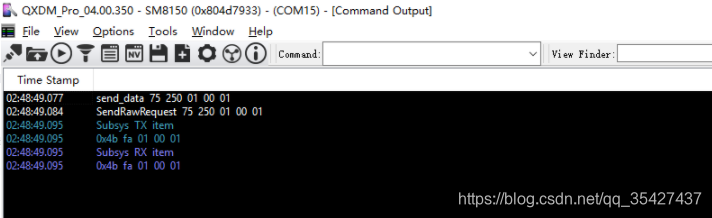

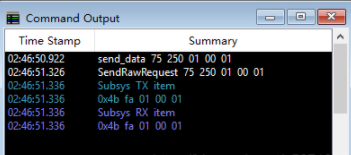

（4）Command Output 出现如下返回值表示修改成功，重启手机即生效。





4.QXDM修改NV值

（1）打开adb端口

（2）连上端口，如下图

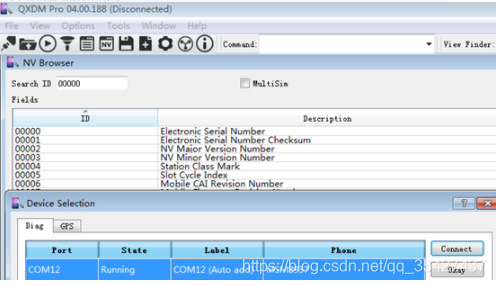

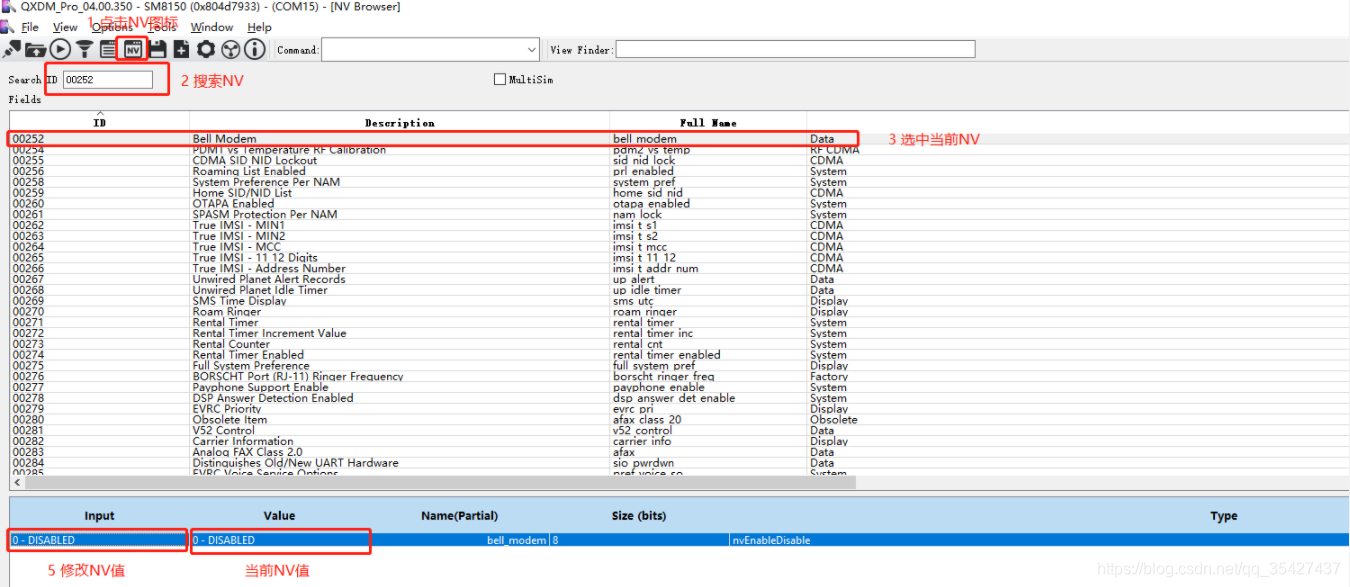

（3）点击NV图标，输入NV代码，选中该条NV，点击右下角read

（4）修改完毕，点击write，重启手机







5.QPST备份NV（QCN）

（1）打开adb端口

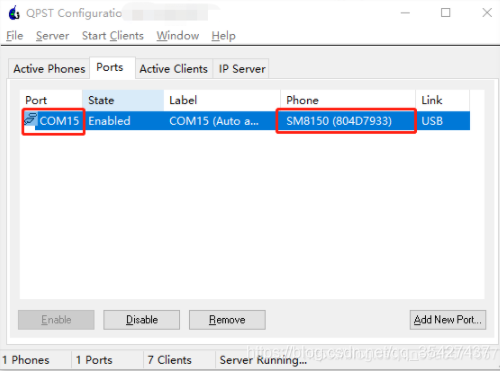

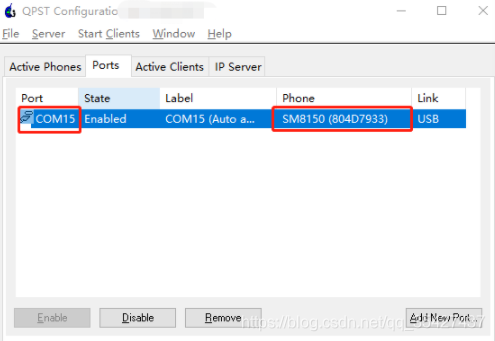

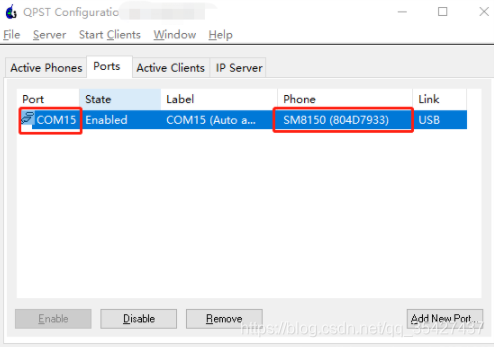

（2）打开QPST Configure，待端口自动连上

（3）点击Start Clients，选择Software Download

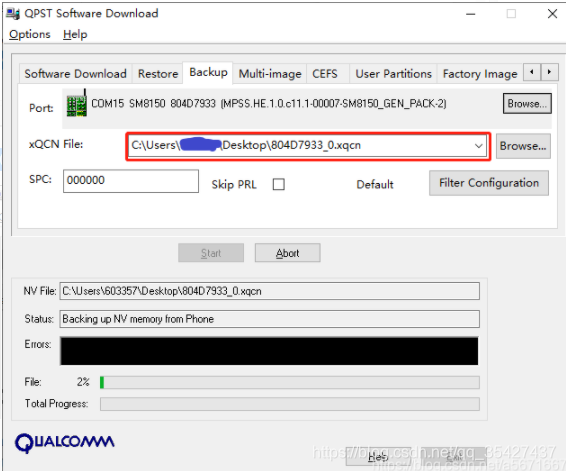

（4）选择端口和导出QCN的路径和名称，然后点击Start，进度条到100%即备份完成。



6.QPST EFS explorer工具

（1）打开adb端口

（2）打开QPST Configure，待端口自动连上

（3）点击Start Clients，选择EFS explorer

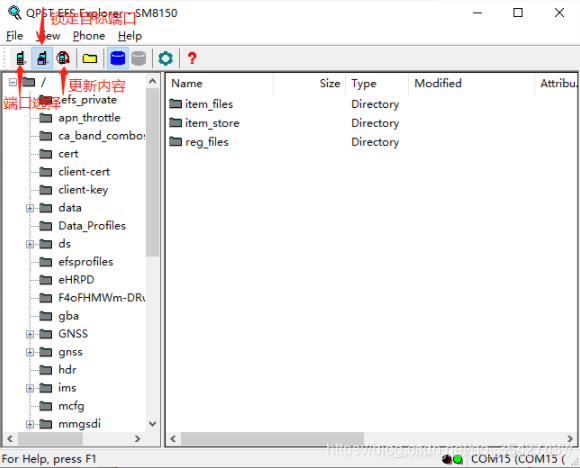

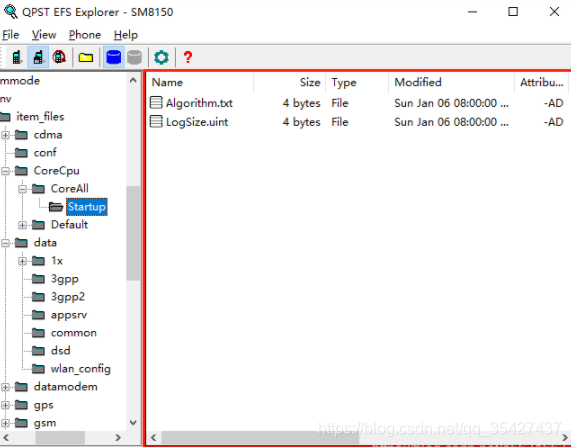

（4）可直接在红框内拖入拖出文件



高通QXDM抓modem log

1.    所需要的软件

• 需要安装QPST和QXDM

2.    QXDM抓log

• (1)  USB连接到设备端
• (2)  Load the QXDM Configurationfile (.dmc) that is provided by your Customer Engineering

  Representative
  比如我们要抓开机后不能注册到4G问题的dmc文件由核心模块厂家提供。
  打开QXDM后，选择File--->LoadConfiguration装载dmc文件，或是直接双击dmc文件同时还可以打开QXDM，这种方式更方便。

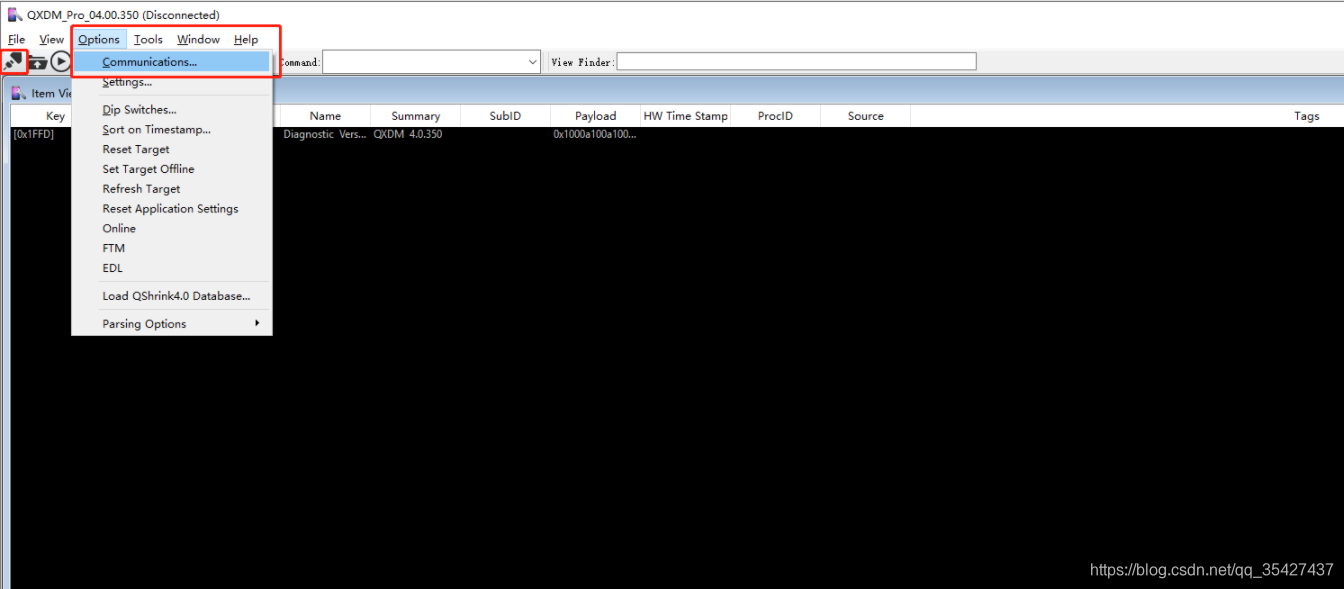

• (3)  选择Options--->Communication

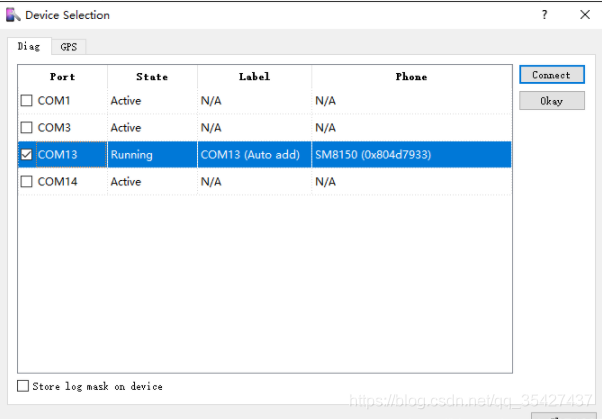

正常连接情况下，port会识别到端口号，这时候选择上图右下角的Connect就可以开始抓log，如下图：

• (4)  File--->Save Items保存抓的log，是isf格式的文件。
