高通Qualcomm测试GPS工具QDART使用指南GSS7000

本文聚焦如何使用GSS7000配合高通QDART工具测试其GPS产品

 一，首先检查license文件，并切换成SCU license文件

• 请将在文件夹"D:\posapp\conf"底下的两个档案进行备份 :
• Iservrc.txt
• Sig_gen.txt

请另外找位置存盘备份(此为Multi-Channel的license档案)

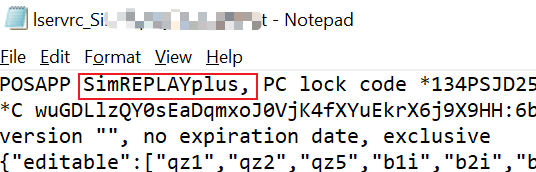

• 将提供给您的SCU Licence 档案Iservrc…..txt 拷贝并更名为＂Iservrc.txt＂后，放到 "D:\posapp\conf此文件夹底下（可直接取代原有档案）
• 重新启动GSS7000
• 现在即可根据Qualcomm的指示操作使用Qualcomm tool了

Qualcomm Tool 所需程序为＂SCU_GSS6300_emulator.exe＂&＂Host_control.exe＂

• 可至＂D:\posapp\software\V7_04_00_SCU\gui＂此文件夹底下寻找＂SCU_GSS6300_emulator.exe＂(建议直接建立桌面快捷方式)

• 可至＂D:\posapp\software\V7_04_00_SCU\gui\Host_control＂此文件夹底下寻找＂Host_control.exe＂(建议直接建立桌面快捷方式)

※若要改回使用Multi-channel 的功能，请将一开始备份的＂Iservrc.txt＂档案放回

＂D:\posapp\conf＂此文件夹即可（可直接覆盖取代）

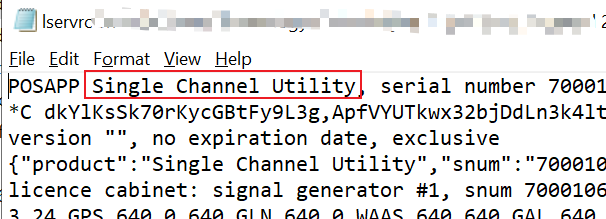

SCU lesrvrc即单通道license，只使用SCU_GSS6300emulator

Multi-channel 即正常使用Posapp软件 有界面的license

二，硬件连接

      GSS7000 后面板 REF IN  接入BNC 10MHz为外部时钟源（常规仪器都有REF OUT）

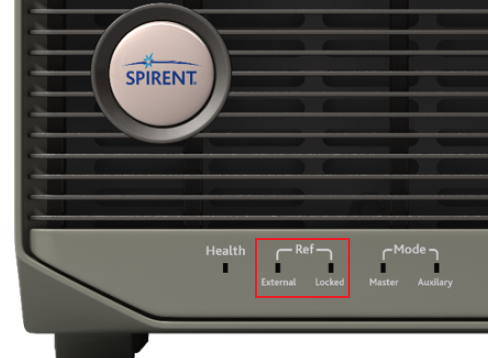

接入后需要重启GSS7000, 等待前面板灯external & Lock 亮起（分别表示使用外部参考时钟以及参考时钟有效-locked锁定成功）

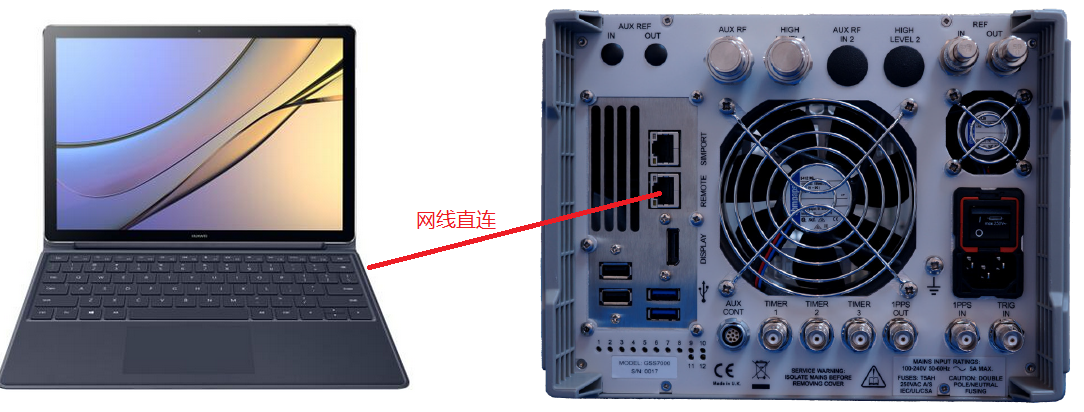

GSS7000 后面板最下REMOTE 网口接网线到安装高通软件电脑

2.1设置GSS7000 IP地址

• 在GSS7000 Windows 7 在控制面板内设置EHT1 ip地址 192.168.1.8 ; 255.255.255.0
• 如果GSS7000 是Windows10 请设置ETH2的IP地址192.168.1.8 ; 255.255.255.0

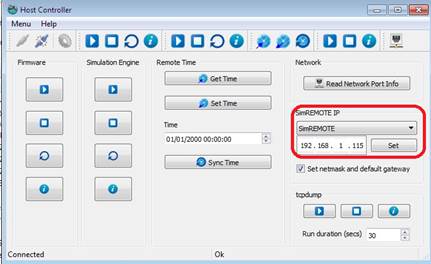

• 设置GSS7000内Host control  地址

D:\posapp\software\V7_04_00\gui\Host_control＂此文件夹底下寻找＂Host_control.exe＂

• • • 192.168.1.115 is shown in
    • Set default netmask as 255.255.255.0
• GSS7000两个IP地址设置完毕后需要将7000关机，等待10秒后再开机让设置生效。

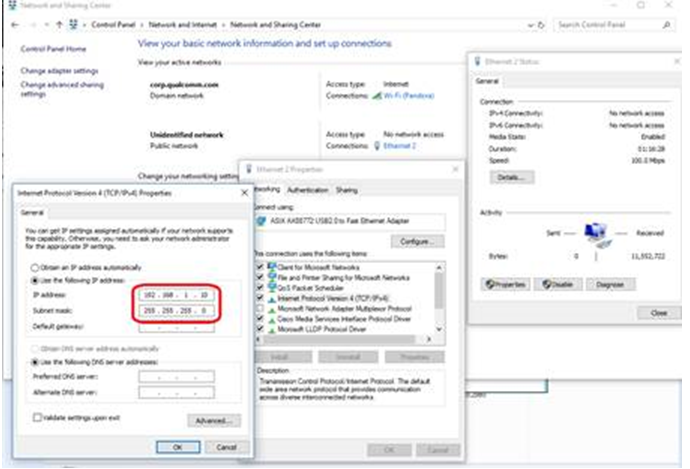

2.2  将高通电脑IP 地址也设置为同一网段内

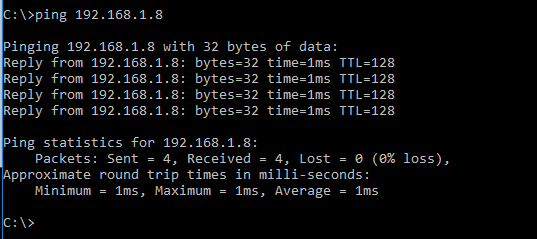

Use PING to ensure TCP/IP connection between Remote PC and GSS7000 instrument.

确保两者互ping正常，如果不行请将两个windows系统防火墙关闭。

2.3，GSS7000 打开 SCU_GSS6300_emulator.exe

D:\posapp\software\V7_04_00\gui＂此文件夹底下寻找＂SCU_GSS6300_emulator.exe＂(建议直接建立桌面快捷方式)

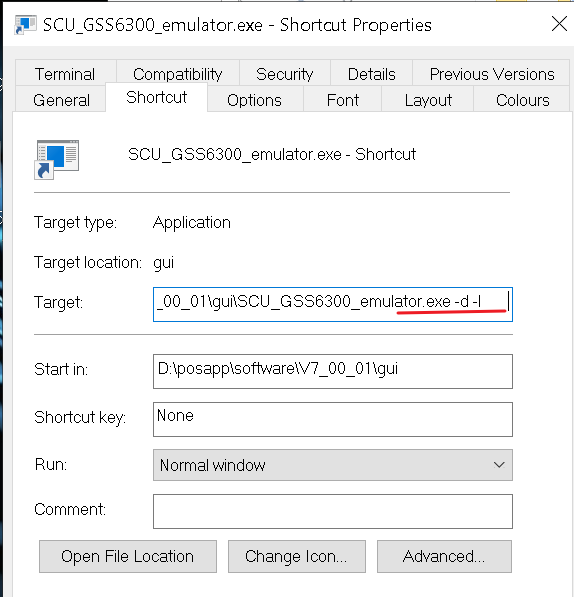

在桌面的快件方式右击属性添加 -d -l

再运行该软件

2.4  高通电脑端配置控制端口

• 打开NI MAX

   先打开第四步GSS7000内的 SCU_GSS6300_emulator.exe

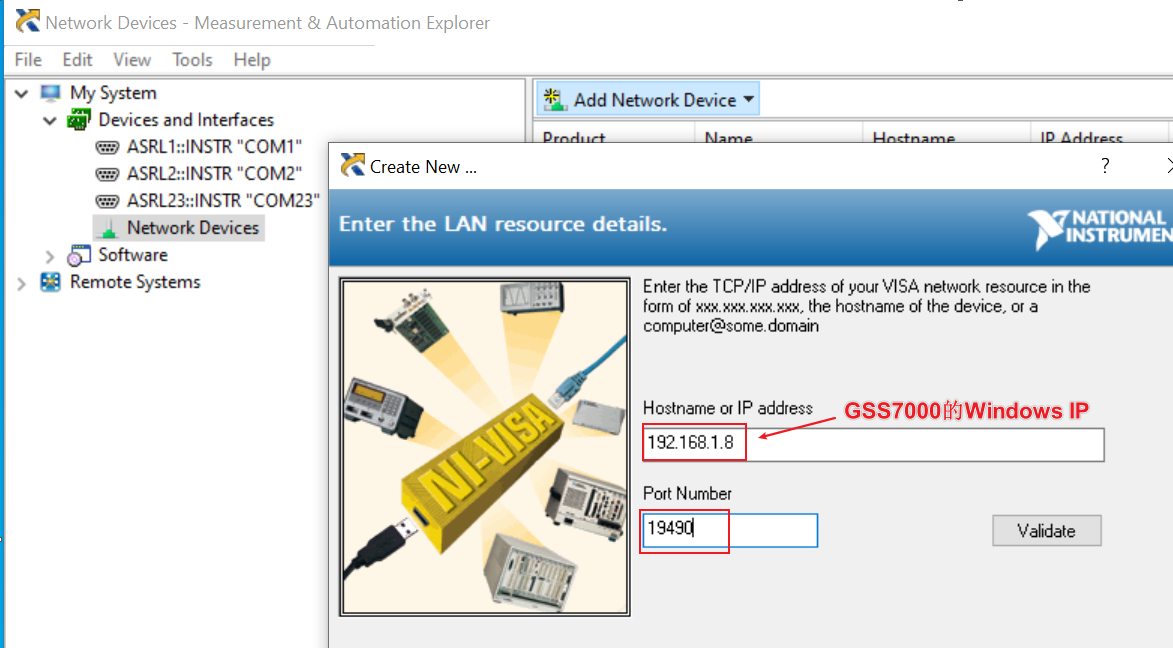

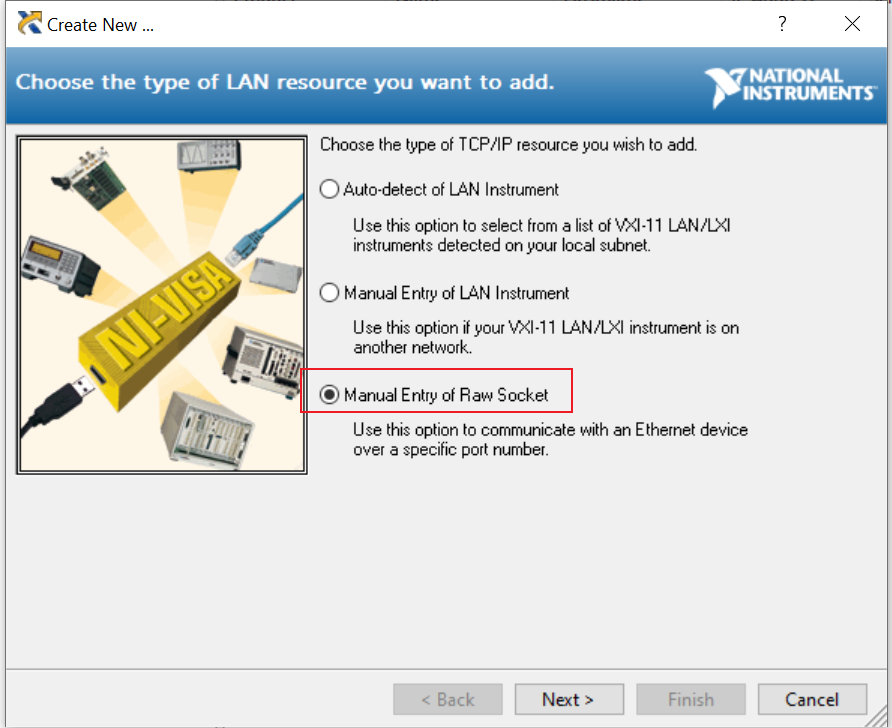

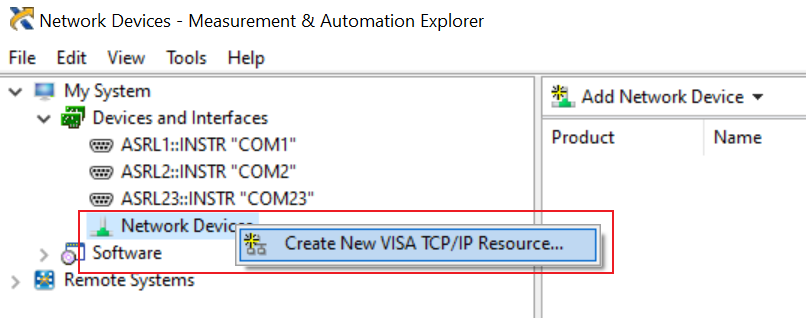

•       Create New VISA TCP/IP Resource.
  • Use the 192.168.1.8  IP address 使用上面设置的GSS7000 Windows系统 IP
  • Emulator port is 19490.
  • 命名可以为GSS7000

•

这个界面可以点击Validate以确认连通性.

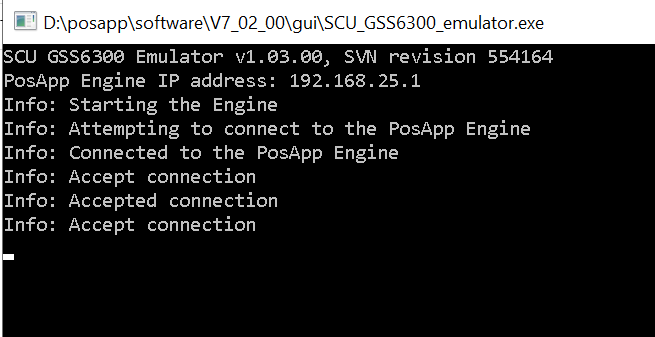

如果正常可以看到SCU_GSS6300打印info：accept connection

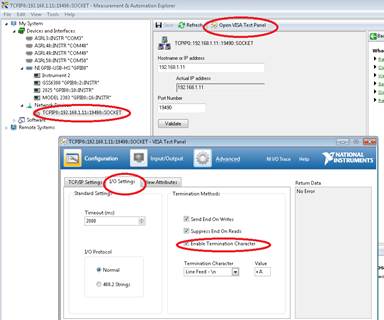

• Once the GSS7000 is listed as a VISA instrument under Network Devices in the Devices and Interfaces tree:
  • Select Open VISA test panel
  • In the VISA test panel, select the I/O Settings tab
  • Select Enable Termination Character
•
• Apply changes

6, QDART 工具内设置仪器地址

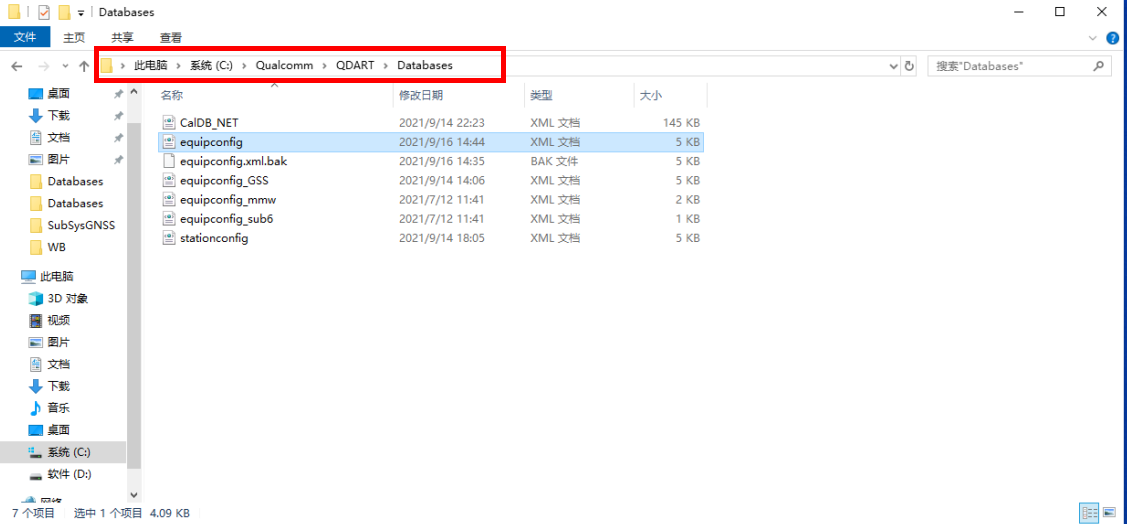

• 打开Qualcomm 配置目录 equipconfig.xml

添加如下语句：

<Equipment identifier="GPS_Emulator1" name="GSS6300" type="GPS" visa="TCPIP0::192.168.1.8::19490::SOCKET"/>

• 更新线损Recalibrate and update path loss in CalDB_NET.xml

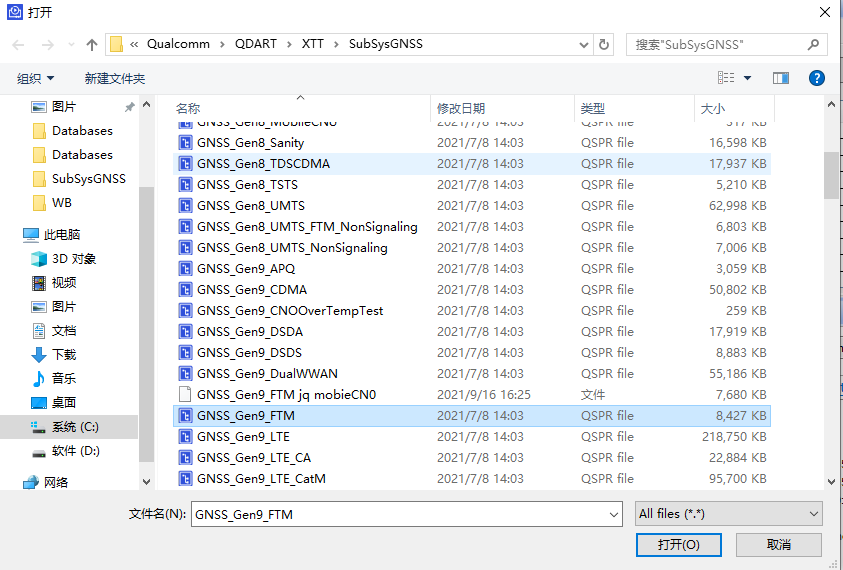

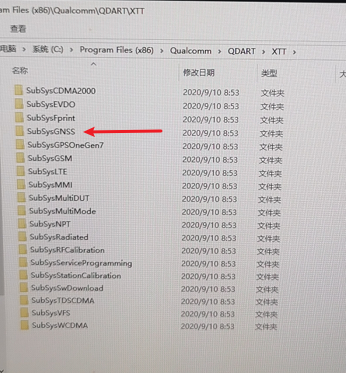

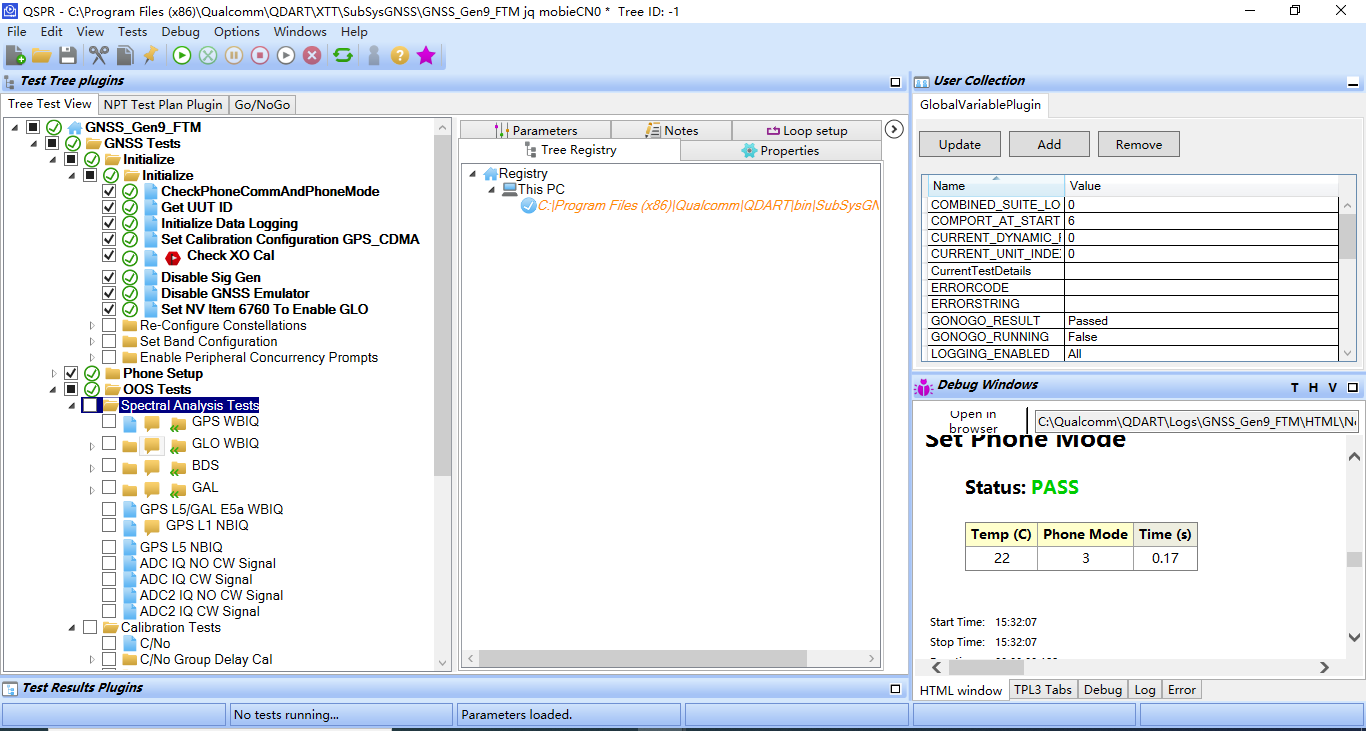

• 打开QDART软件，导入测试用例XTT，  选与GNSS相关的

PS：如果想测试GPS L1+L5  需要在XTT里带有MB GPS FTM测试用例，其测试文件内有打勾 的L1,L5测试项目

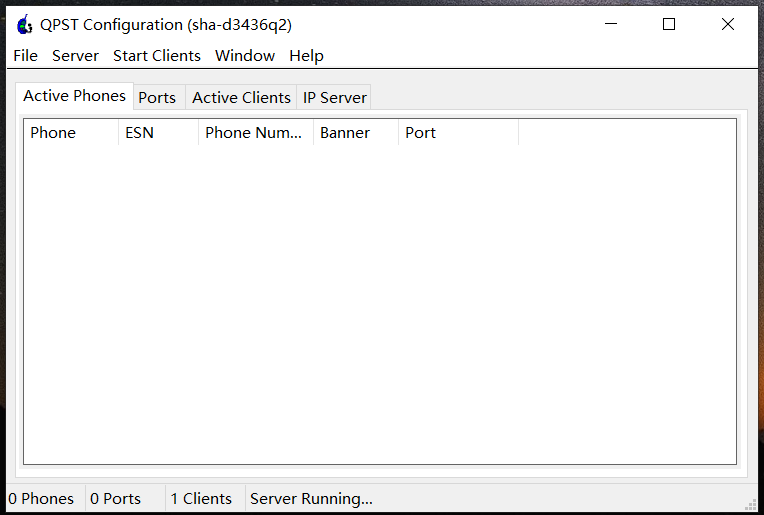

• 运行时  需要先打开QPST 让软件识别手机，QPST是高通手机跟电脑通信的中介

• 先只勾选CN0，最快的跑完看结果 html 网页版（最下面的Finalize 要勾上，否则无报告）

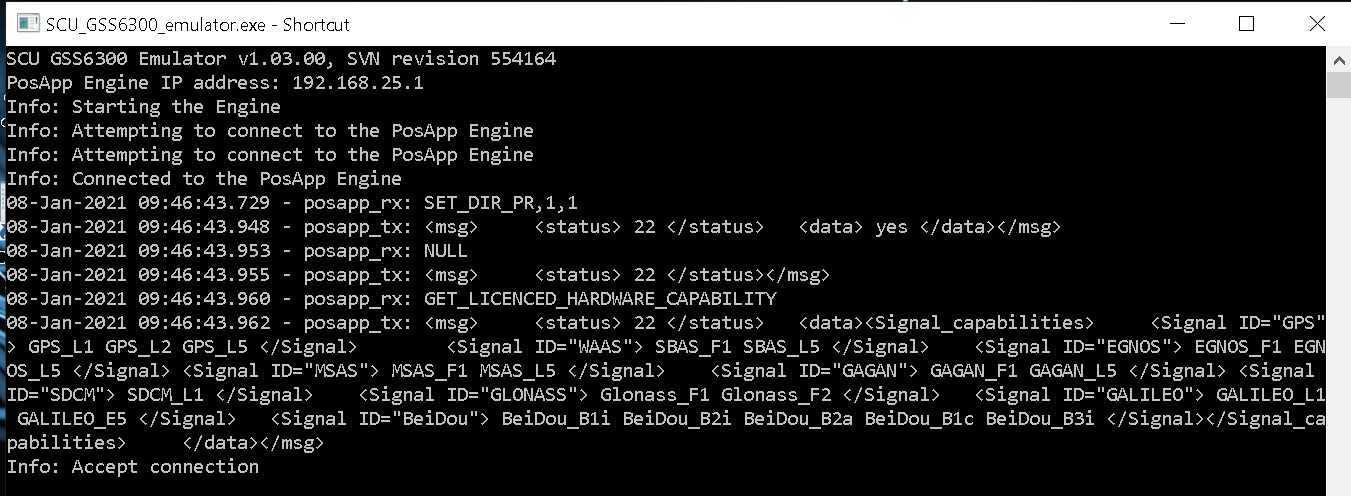

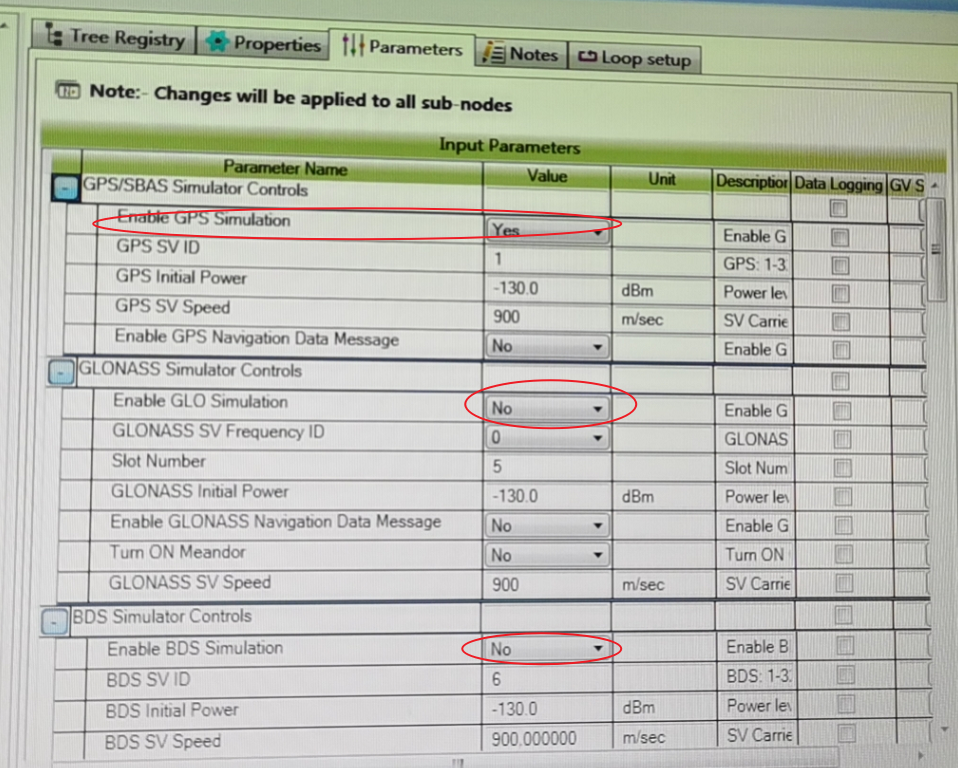

• 如果客户某些星座license没有购买，6300会报错incompatible hardware。 可以在高通软件界面disable掉诸如Gailieo，GLonass信号，只运行GPS信号
•

其中1、2、3指标(CN0、BER、追踪灵敏度时)用GNSS700测试，4、5指标（频谱分析测试、Mobile CN0）与CW信号相关，因GNSS700没有CW信号，故只能用带有CW信号的信号发生器测试，如E4438C、CMW500等，注意：测试1、2、3指标时不要勾选Disable sig Gen，因为这个配置是与CW相关。

4

5

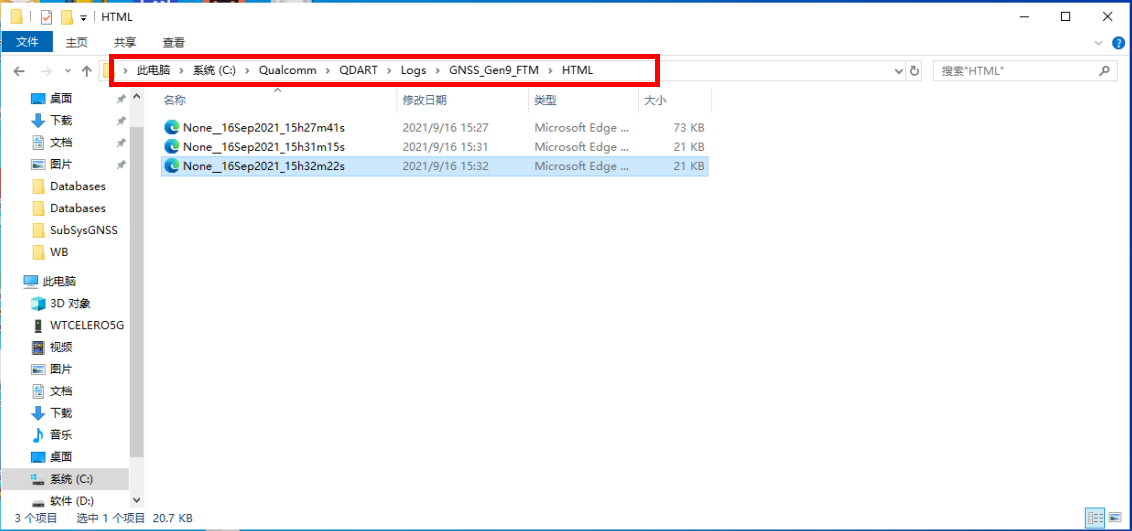

测试报告在以下路径：

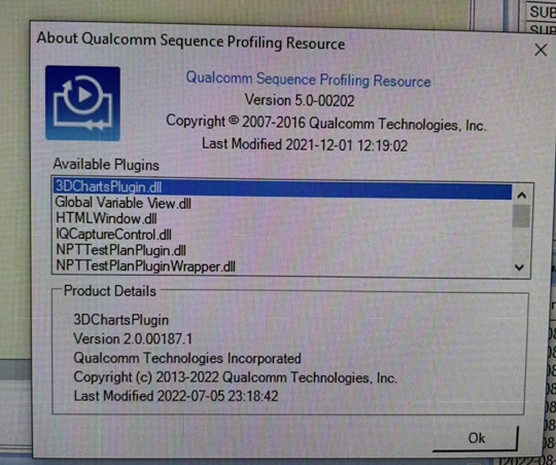

目前验证过能正常运行的QDART 版本：

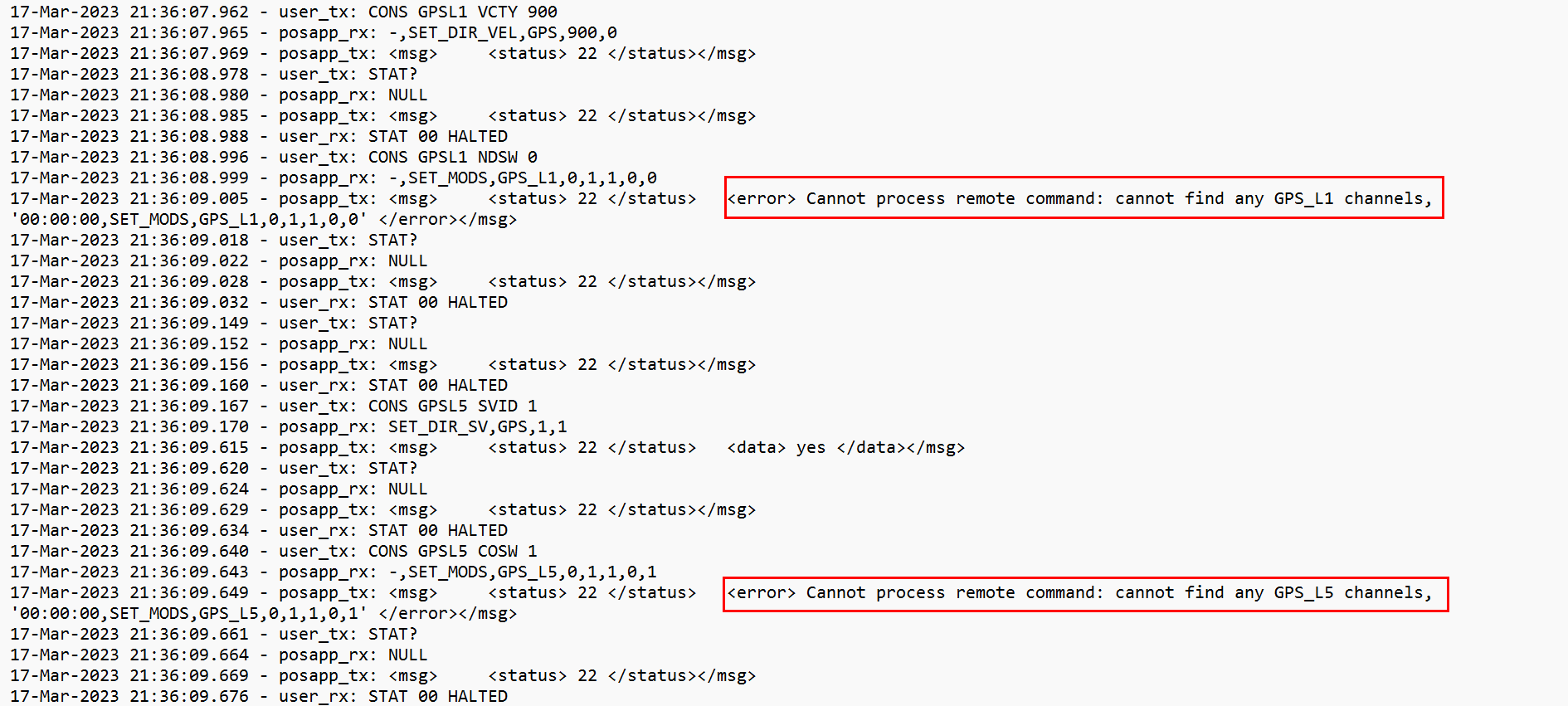

常见报错如下

原因是QDART 版本太高0097就太高有问题，换成常用的0043就合适了
