网络基础TCP/IP五层模型-网络层（五）VRRP

一、VRRP概述

• VRRP也即虚拟路由器冗余协议。
• 利用VRRP，一组路由器（同一个VLAN中的接口）协同工作，但只有一个处于Master状态，处于该状态的路由器（的接口）承担实际的数据流量转发任务。在一个VRRP组内的多个路由器接口共用一个虚拟IP地址，该地址被作为局域网内所有主机的缺省网关地址。
• VRRP决定哪个路由器是Master，Master路由器负责接收发送至用户网关的数据包并进行转发，以及响应PC对于其网关IP地址的ARP请求。
• Backup路由器侦听Master路由器的状态，并在Master路由器发生故障时，接替其工作，从而保证业务流量的平滑切换。

二、VRRP术语

• VRRP路由器：
  • 运行VRRP的路由器。一台VRRP路由器（的接口） 可以同时参与到多个VRRP组中，在不同的组中，一台VRRP路由器可以充当不同角色。
• VRRP组：
  • 一个VRRP组由多个VRRP路由器组成，使用相同VRID（虚拟路由器ID）进行标识，属于同一个VRRP组的VRRP路由器互相交换信息，每一个VRRP组中只能有一个Master。
• 虚拟路由器：
  • 对于每一个VRRP组，抽象出来的一个逻辑路由器，该路由器充当网络用户的网关，该路由器并非真实存在，对于用户而言，只需知道虚拟路由器的IP，至于具体的虚拟路由器的角色由谁来承担、数据转发任务由谁来承担、Master故障后谁来接替，这是VRRP的工作。
• 虚拟IP地址、MAC地址：
  • 虚拟IP地址就是虚拟路由器的IP地址，该地址实际上就是用户的网关地址。
  • 虚拟MAC地址是虚拟路由器根据VRID生成的MAC地址。一个虚拟路由器拥有一个虚拟MAC地址，
    格式为：00-00-5e-00-01-{VRID}
• Master、Backup路由器：
  • Master路由器：在VRRP组中实际转发数据包的路由器，在每一个VRRP中，仅有Master响应对虚拟IP地址的ARP请求。Master路由器同时以一定的时间间隔发送VRRP消息，以便通知Backup路由器自己的存货情况。
  • Backup路由器：处于监听状态的路由器，一旦Master路由器出现故障，Backup路由器就开始接替工作。
  • 选举依据：先比较接口VRRP优先级（比大），如果相等，则比较接口IP地址（比大）。

三、VRRP状态机

• VRRP协议的状态共有三种，分别是Initialize，Master，Backup，初始状态都是Initialize，通过比较优先级产生Master和Backup，在规定时间内，Backup若没有收到Master发来的心跳报文，将切换为Master。

四、Master/Backup路由器

• Master路由器：
  • 定时发送VRRP通告报文，向Backup路由器告知自己存活情况。
  • 以虚拟MAC地址响应其他设备对虚拟IP地址的ARP请求。
  • 转发目的MAC地址为虚拟MAC地址的IP报文。
  • 如果它是这个虚拟IP地址的拥有者（接口实际IP地址为虚拟IP地址），则接收目的IP地址为这个虚拟IP得知的IP报文。否则，丢弃这个IP报文。
  • 如果收到比自己优先级大的报文，立即成为Backup。
  • 如果收到与自己优先级相等的VRRP报文且本地接口IP地址小于对端接口IP，立即成为Backup。
• Backup路由器：
  • 接收Master设备发送的VRRP通告报文，判断Master设备的状态是否正常。
  • 对虚拟IP地址的ARP请求，不做响应。
  • 丢弃目的IP地址为虚拟IP地址的报文。
  • 如果收到优先级和自己相同或者比自己大的报文，则重置Master_Down_Interval定时器，不进一步比较IP地址。
  • 如果收到比自己优先级小的报文且该报文优先级是0时，定时器时间设置为Skew_time（偏移时间），如果该报文优先级不是0，丢弃报文，立刻成为Master。

五、VRRP的工作过程

• 1.VRRP组中的设备选举出Master。Master设备通过发送免费ARP报文，将虚拟MAC地址通知给与它连接的设备或者主机，从而承担报文转发任务。
• 2.Master设备周期性向备份组内所有Backup设备发送VRRP通告报文。
• 3.如果Master设备出现故障，VRRP备份组中的Backup设备重新选举新的Master。
• VRRP组状态切换时，Master设备由一台设备切换为另一台设备，新的Master设备会立即发送携带虚拟路由器的虚拟MAC地址和虚拟IP地址信息的免费ARP报文，刷新与它连接的主机或设备中的MAC表项，从而把用户流量引到新的Master设备上来，整个过程对用户完全透明。
• 5.原Master设备故障恢复时，若该设备为IP地址拥有者（则其优先级为255），将直接切换至Master状态。若该设备优先级小于255，将首先切换至Backup状态，且其优先级恢复为故障前配置的优先级。
• 6.Backup设备的优先级高于Master设备时，由Backup设备的工作方式（抢占方式和非抢占方式）决定是否重新选举Master。

六、抢占（Preempt）

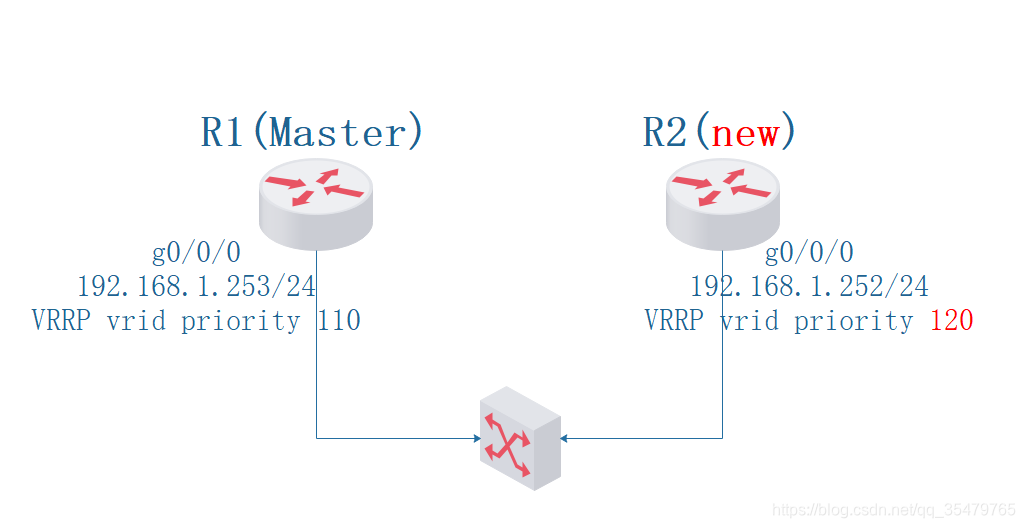

• R2加入到网络后，接口的VRRP状态首先过渡到Backup，在收到R1发送的VRRP报文后，由于本地接口的VRRP优先级大于报文中的优先级，因此如果设备激活Preempt（默认启用）则可以立即抢占Master的角色，过渡到Master状态，R2开始发送VRRP消息。
• 可修改抢占延迟时间，默认该时间为0s。

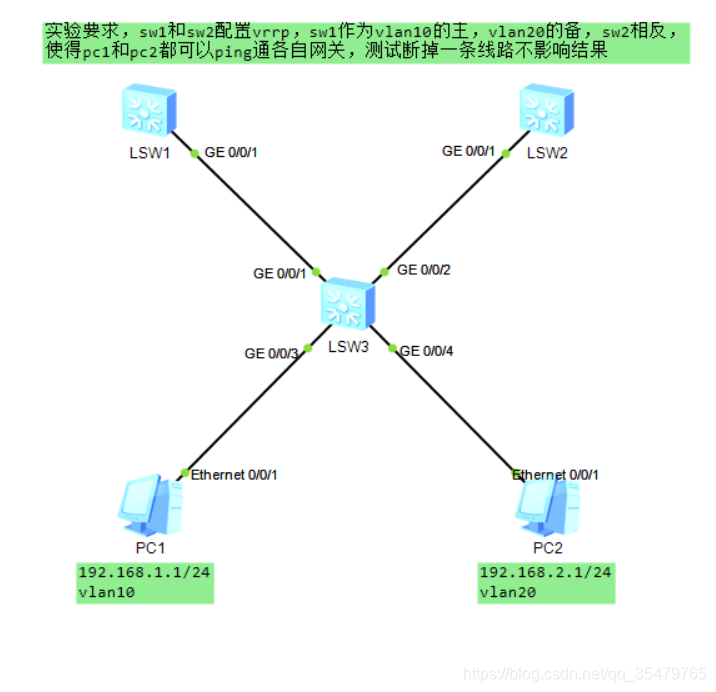

实验

SW1配置

vlan batch 10 20
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface Vlanif10
 ip address 192.168.1.252 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.1.254
 vrrp vrid 1 priority 110
#
interface Vlanif20
 ip address 192.168.2.253 255.255.255.0
 vrrp vrid 2 virtual-ip 192.168.2.254

SW2配置

valn batch 10 20
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface Vlanif10
 ip address 192.168.1.253 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.1.254
#
interface Vlanif20
 ip address 192.168.2.252 255.255.255.0
 vrrp vrid 2 virtual-ip 192.168.2.254
 vrrp vrid 2 priority 110
#

SW3配置

vlan batch 10 20
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 20
#

查看状态

SW1状态
<SW1>dis vrrp b
VRID  State        Interface                Type     Virtual IP
----------------------------------------------------------------
1     Master       Vlanif10                 Normal   192.168.1.254  //主
2     Backup       Vlanif20                 Normal   192.168.2.254  //备
----------------------------------------------------------------
Total:2     Master:1     Backup:1     Non-active:0
<SW1>
------------------------------------------------------------------------------</
