对米家氛围灯带Razer灯效的抓包分析

前言

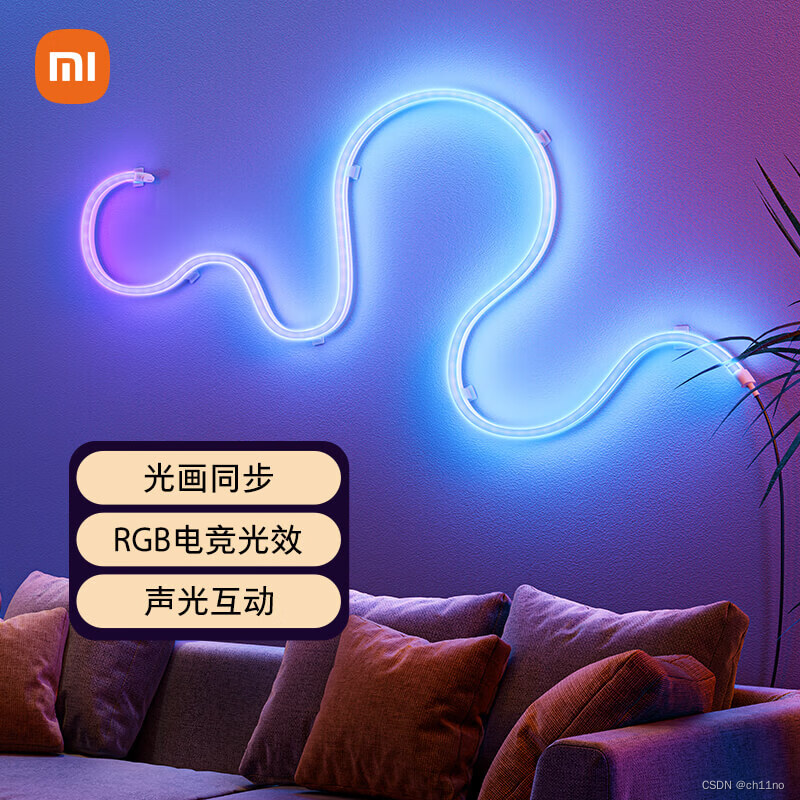

一直看到米家氛围灯带可以联动雷蛇灯效，买回一个尝试，发现不能做到每个LED灯珠单独控制，只能以20cm左右为一段控制颜色变化

分析

插入usb接口，发现设备管理器多出一个串口设备

安装CHROMA CONNECT和ZEERAY软件后可以联动雷蛇灯效，利用串口抓包工具分析发送数据为

set_rgb_pc {id_str} 00 64 {rgb1} 4 {rgb2} 4 {rgb3} 4 {rgb4} 4 {rgb5} 4\r\n

以及启动pc灯效联动时的命令

set_pc_available 1\r\n
set_usb_dim_time 20\r\n
set_power 1\r\n
set_pc_linkage 1\r\n

使用python代码模拟软件发送发现可以成功控制

将灯带同步至openrgb，实现更多自定义效果

import serial, sacn, time, random


class ser:
    def __init__(self):
        self.ser = serial.Serial("COM6", 230400, timeout=1)
        self.id = 0
        self.startSerial()

    def startSerial(self):
        self.ser.write("set_pc_available 1\r\n".encode())
        print("Serial Started")
        self.ser.read_until("\r\n".encode())
        self.ser.write("set_usb_dim_time 20\r\n".encode())
        x = self.ser.read_until("\r\n".encode())
        self.set_pc_linkage(False)
        time.sleep(1)
        self.set_pc_linkage(True)

    def open(self, flag):
        if flag:
            self.ser.write("set_power 1\r\n".encode())
            print("Serial Opened")
        else:
            self.ser.write("set_power 0\r\n".encode())
            print("Serial Closed")

    def set_pc_linkage(self, flag):
        if flag:
            self.ser.write("set_pc_linkage 1\r\n".encode())
            print("PC Linkage Set")
        else:
            self.ser.write("set_pc_linkage 0\r\n".encode())
            print("PC Linkage Unset")

    def send_data(self, data):
        self.ser.write(data.encode())
        print("Data Sent")

    def change_color(self, rgb1, rgb2, rgb3, rgb4, rgb5):
        print(rgb1, rgb2, rgb3, rgb4, rgb5)
        self.id = 898
        # 强制四位数
        id_str = str(self.id)
        while len(id_str) < 4:
            id_str = "0" + id_str
        self.ser.write(
            f"set_rgb_pc {id_str} 00 64 {rgb1} 4 {rgb2} 4 {rgb3} 4 {rgb4} 4 {rgb5} 4\r\n".encode()
        )

    def ramdom_color(self):
        return "".join([random.choice("0123456789abcdef") for i in range(6)])
rgb=[]
x=ser()
x.open(True)
def send():
    try:
        x.change_color(*rgb)
    except:
        pass
    time.sleep(0.1)
if __name__ == "__main__":

    receiver = sacn.sACNreceiver()
    receiver.start()

    @receiver.listen_on("universe", universe=1)
    def callback(packet):
        rgb=[]
        for i in range(5):
            one_rgb = packet.dmxData[i*3:i*3+3]
            rgb.append("".join([f"{x:02x}" for x in one_rgb]))
        x.change_color(*rgb)

    receiver.join_multicast(1)
    try:
        while True:
            send()
    except KeyboardInterrupt:
        x.set_pc_linkage(False)
        receiver.stop()
        print("Closed")
        exit()

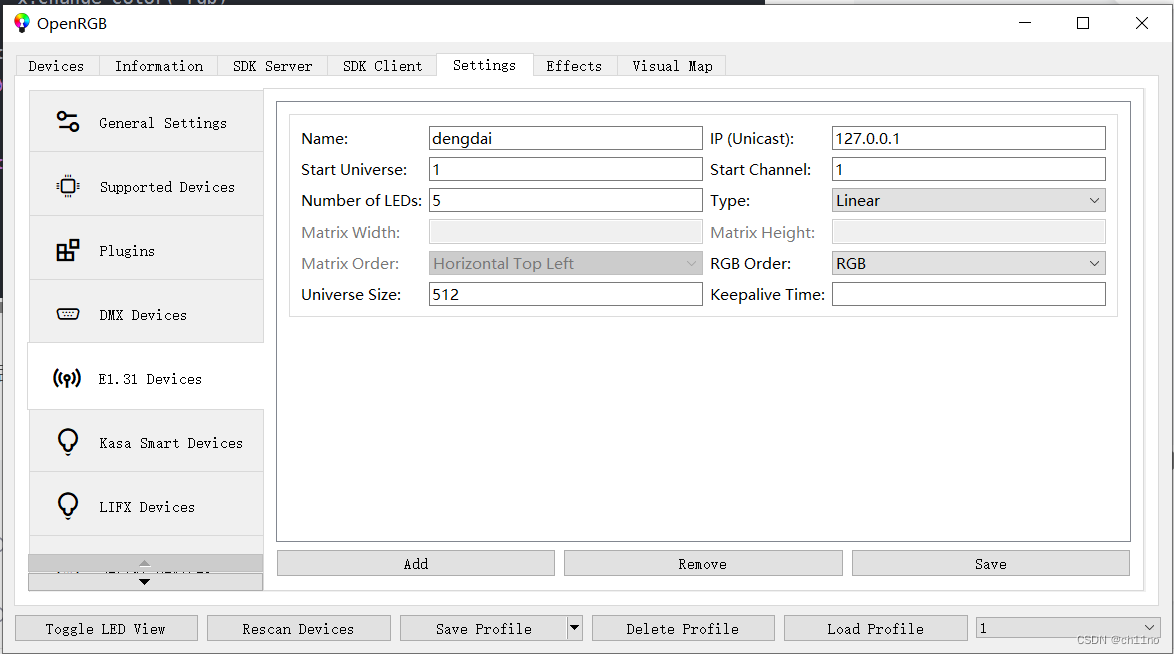

运行代码后，在openrgb添加E1.31设备
