安装
安装插件

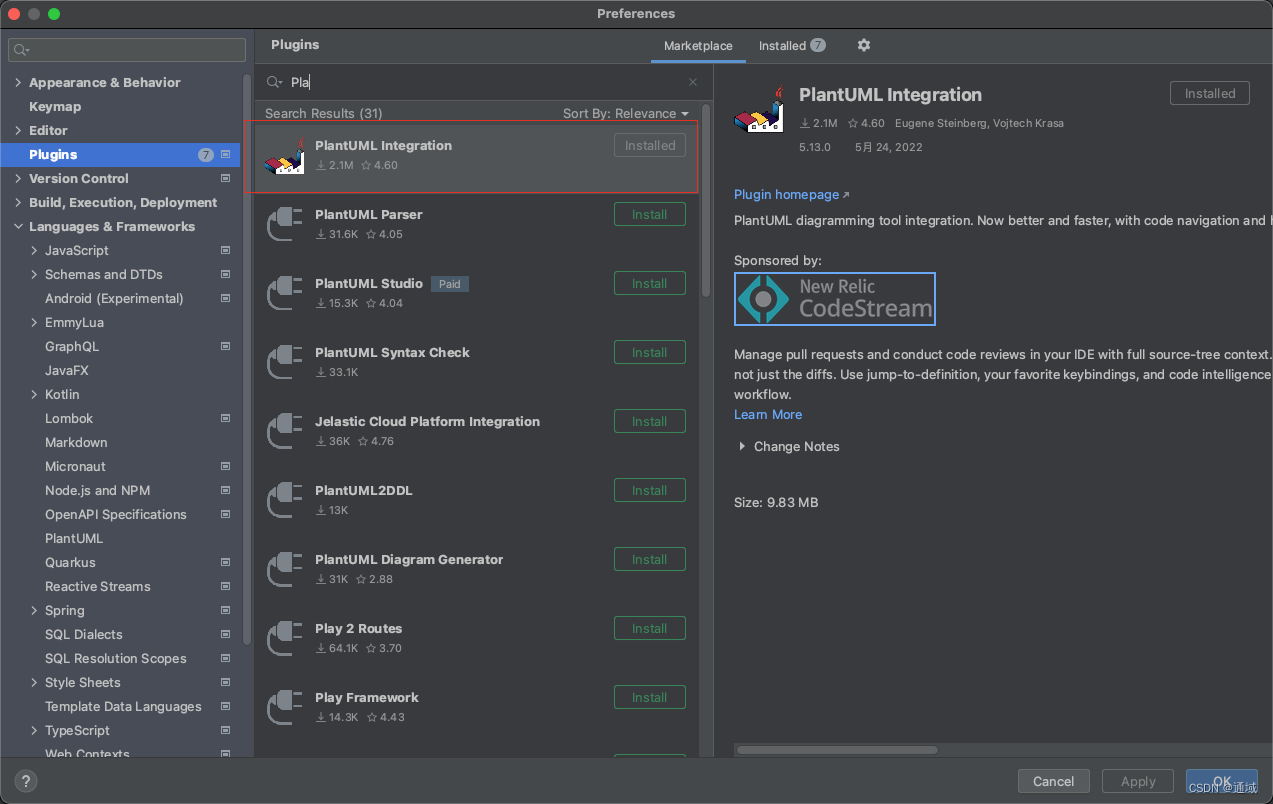

在IDEA 中安装插件
- 安装完成后,点击新建,可选的新建文件类型会出现PlantUML File

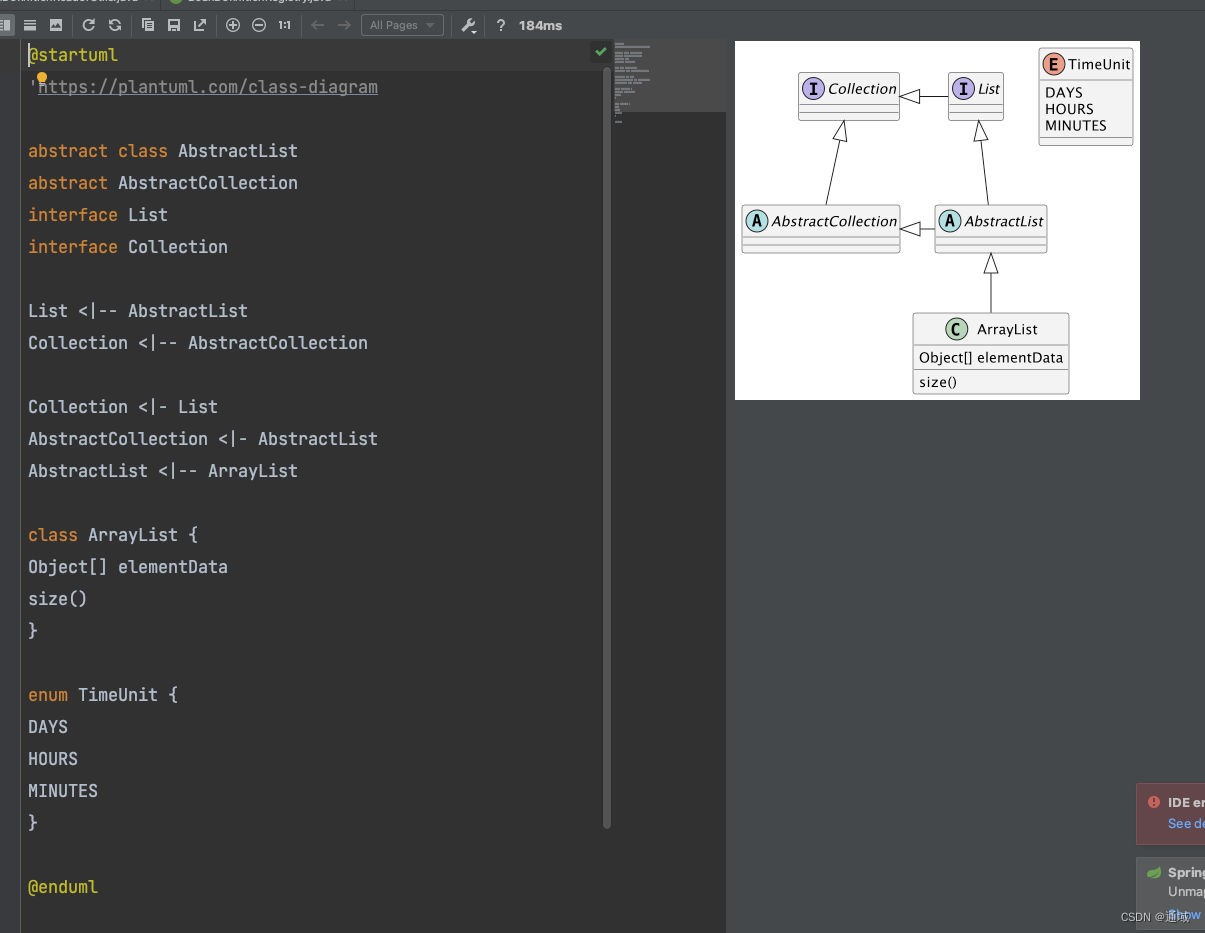

左边是语句,右边是预览效果图

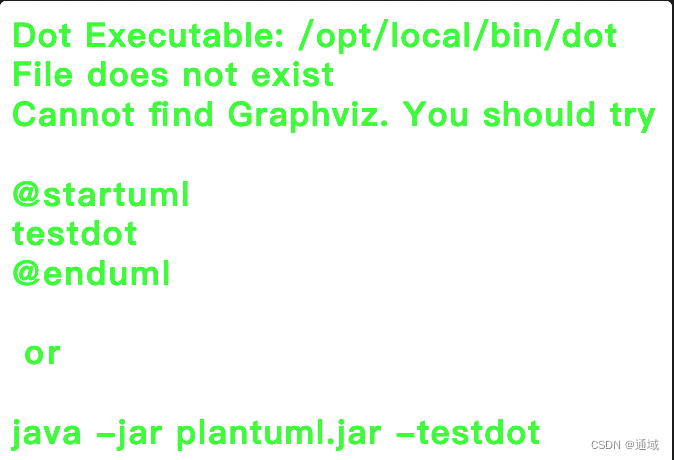

会出现的问题,原因是绘制UML图需要依赖graphviz
安装graphviz
PlantUML需要依赖Graphviz中的工具包。
-
使用Homebrew进行安装(建议先更新Homebrew到最新版本以避免可能出现的错误)
-
更新Homebrew
brew update
- 安装graphviz
brew install graphviz

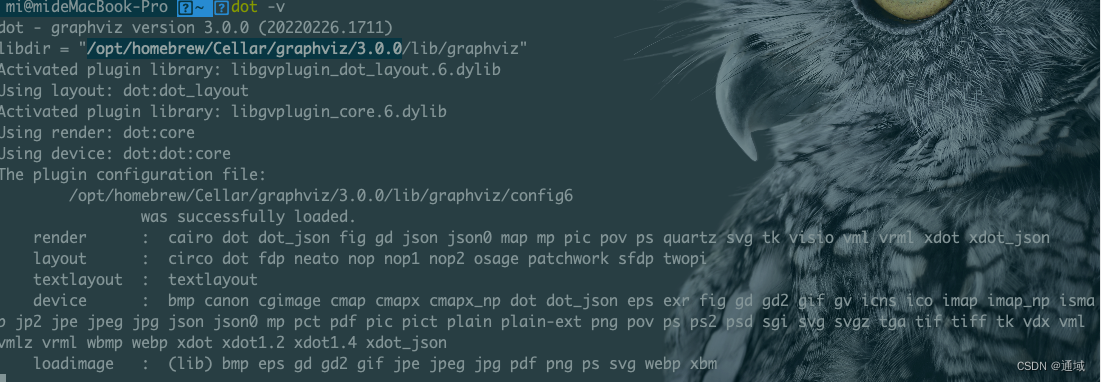

- 执行查看是否安装成功
dot -v

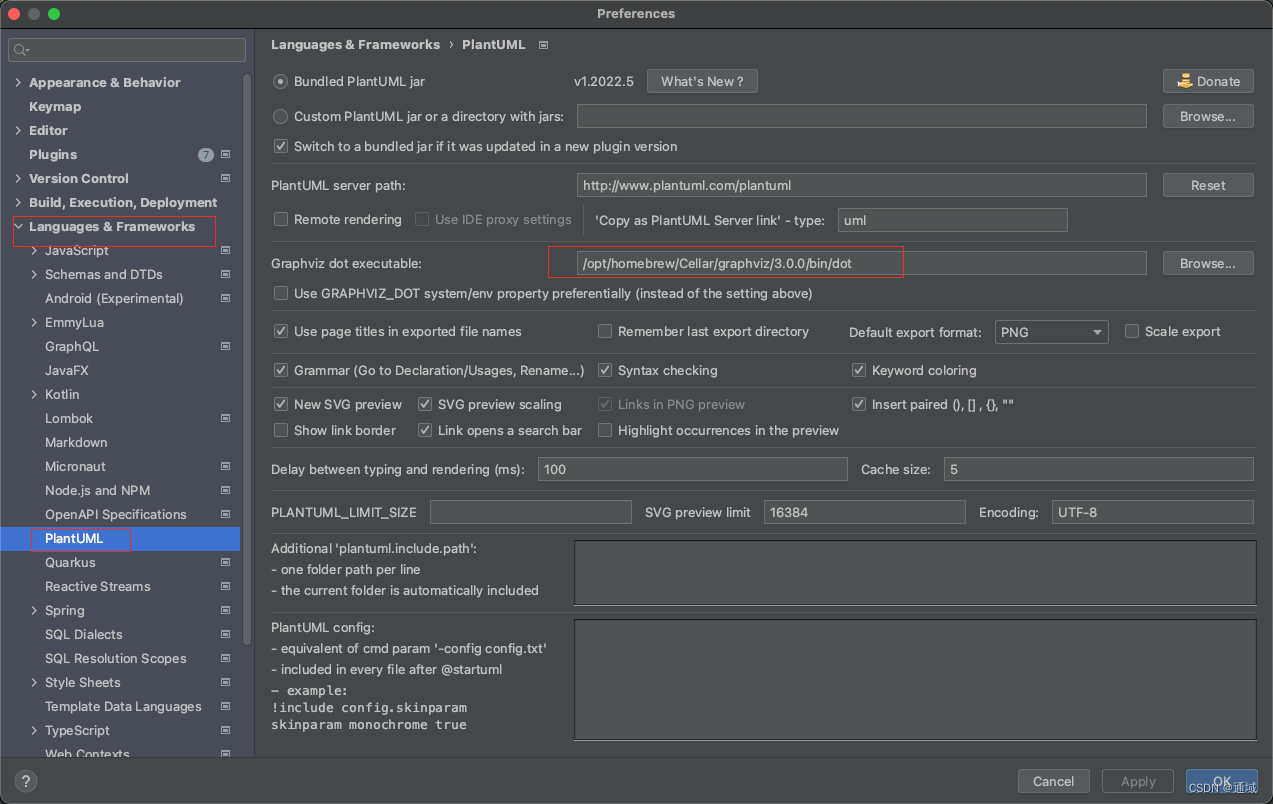

IDEA配置graphviz依赖
需要重启IDEA
附录

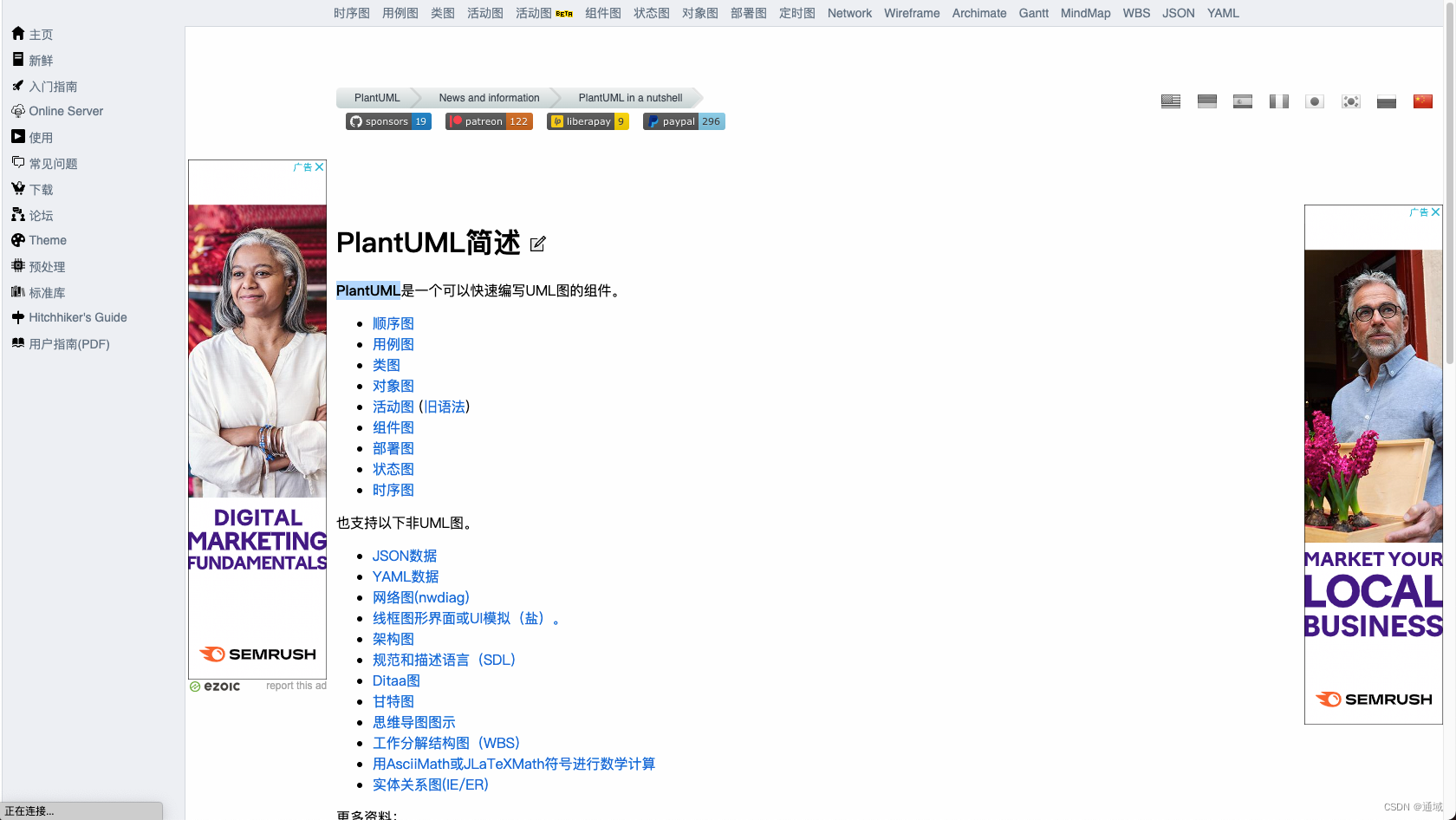

- PlantUML 绘图工具的学习网站
https://plantuml.com/class-diagram
