tftpboot基本操作

重点内容速览

1. tftpboot基本指令

tftp 服务器的ip -g -r 要下载的文件名    //下载文件
tftp 服务器的ip -p -l 要上传的文件名    //上传文件

引言

电脑和开发板之间可以通过串口传输文件，带来的问题就是文件的传输速度非常之慢，有时传输几MB的文件需要好几分钟，基于网线传输的tftpboot，将文件传输的速度提高了十几倍。

一、tftp概述

1. 说明：TFTP（Trivial File Transfer Protocol,简单文件传输协议）是TCP/IP协议族中的一个用来在客户机与服务器之间进行简单文件传输的协议，提供不复杂、开销不大的文件传输服务。

2. 使用的数据报：UDP数据报。

二、tftpboot软件介绍

1. tftpboot安装包目录

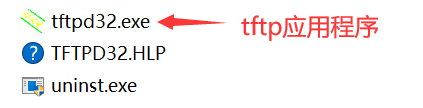

图2.1 tftp安装包目录

tftpboot是Linux开发中的非常重要的软件，通过它可以实现服务器与开发板之间收发数据，常用于在开发板下载服务器端交叉编译后的可执行文件。

2. tftpboot操作界面

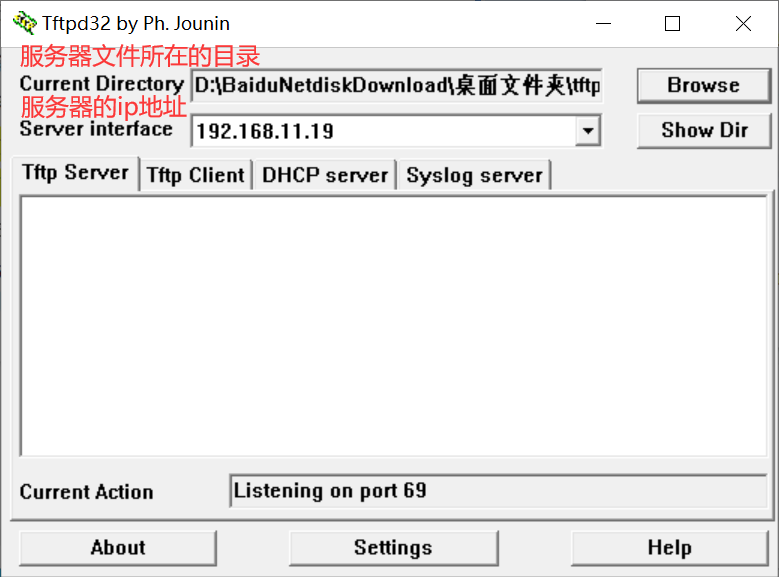

图2.2 tftpboot操作界面

点击Browse可以选择服务器要下载/上传的文件的路径，点击Show Dir可以查看tftp传输的文件信息。

三、tftpboot文件下载环境搭建

1. 硬件连接

确保服务器（电脑）和开发板各连一条网线，确保都有各自的ip地址。

连接USB转串口线是因为要用到SecureCRT，方便电脑给开发板写指令。

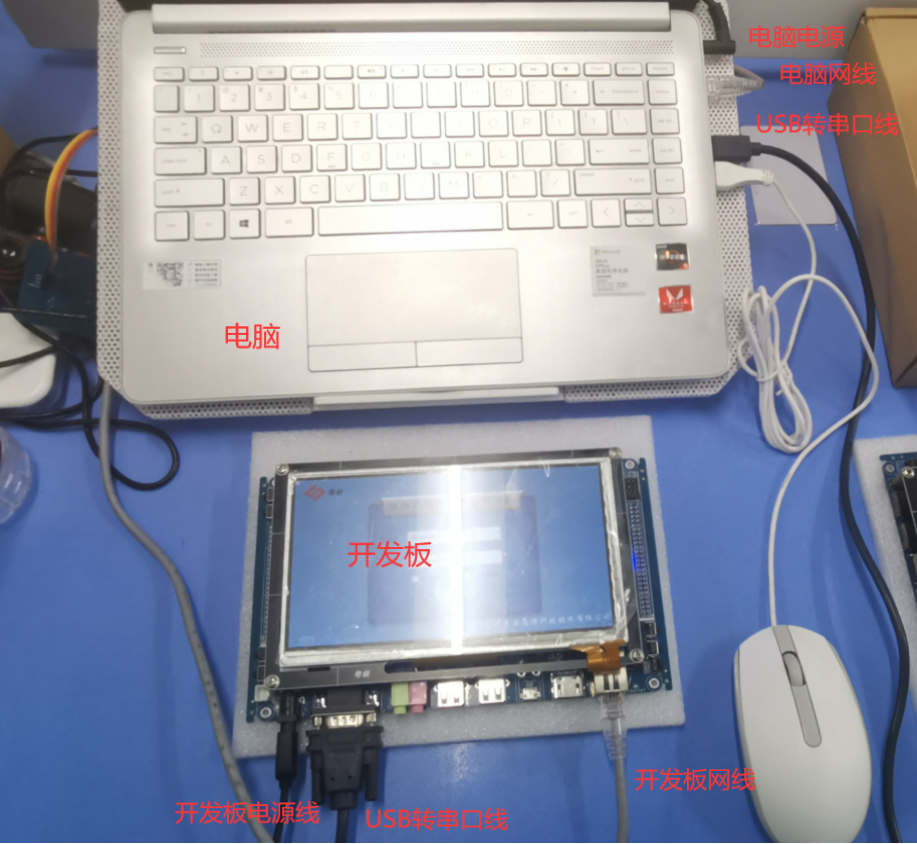

图3.1 硬件连接图

2. 网络连接

执行“ping ip地址”的指令，确保服务器和开发板的网络连接。

【温馨提示】

确保电脑的杀毒软件、防火墙关闭。确保电脑和开发板都有固定的ip地址。

（1）开发板端：

连接好USB转串口线后（线的端口号可以在“设备管理器”中查看），启动开发板，在SecureCRT上输入ifconfig可以查看开发板的ip

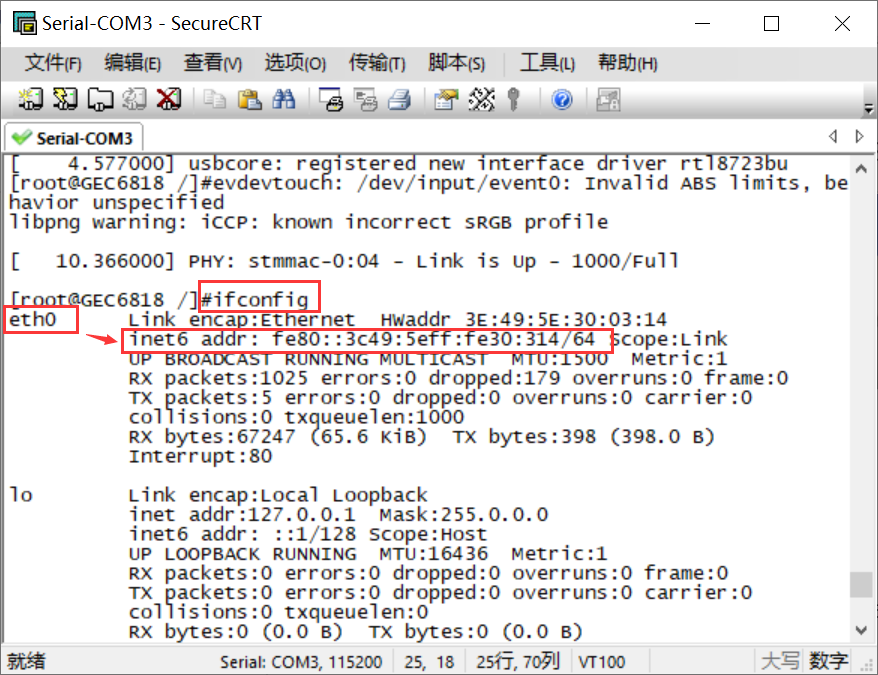

图3.2 查看开发板的ip地址

若发现开发板没有分配ip地址，可以执行ifconfig eth0 192.168.11.14给开发板配置一个ip地址，eth0这里是网卡名字。

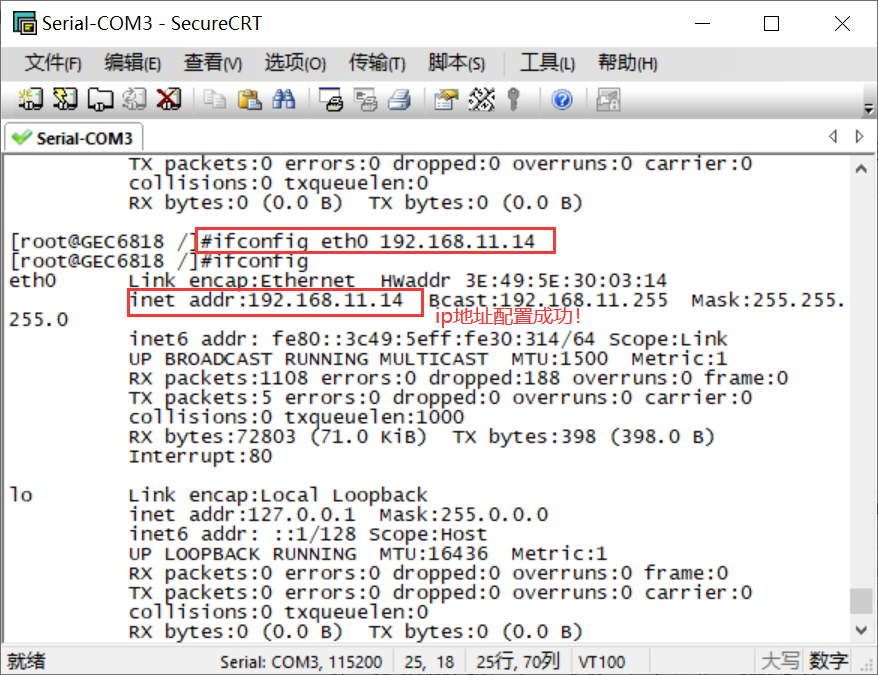

图3.3 配置开发板的ip地址

接着输入“ping 服务器的ip“，完成开发板向服务器端的网络连接。

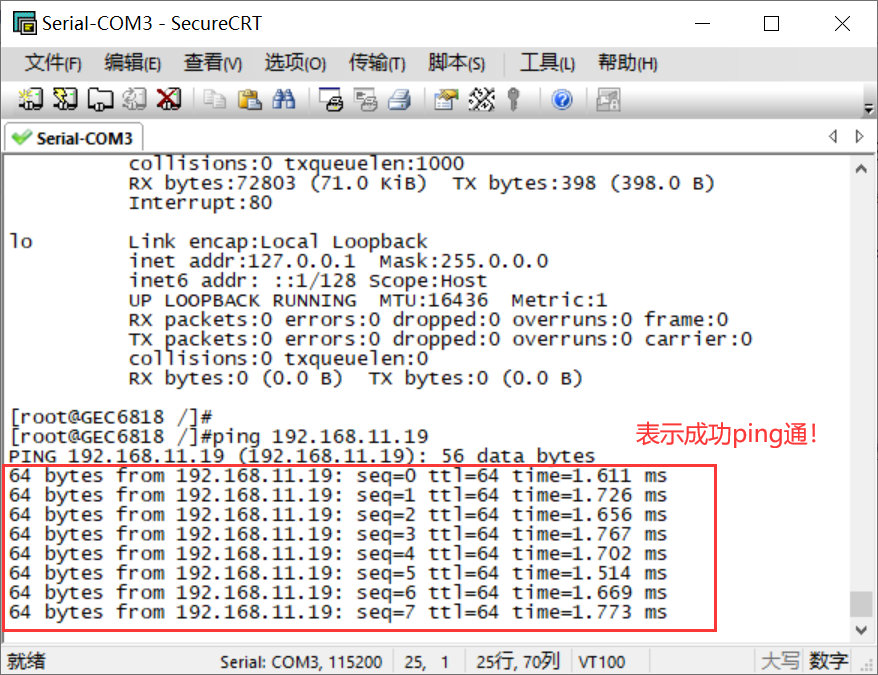

图3.4 开发板ping电脑

（2）电脑端（服务器）

win+R键，回车，调出电脑的命令控制窗口（小黑窗），输入“ping 开发板的ip“，完成服务器向开发板的网络连接。

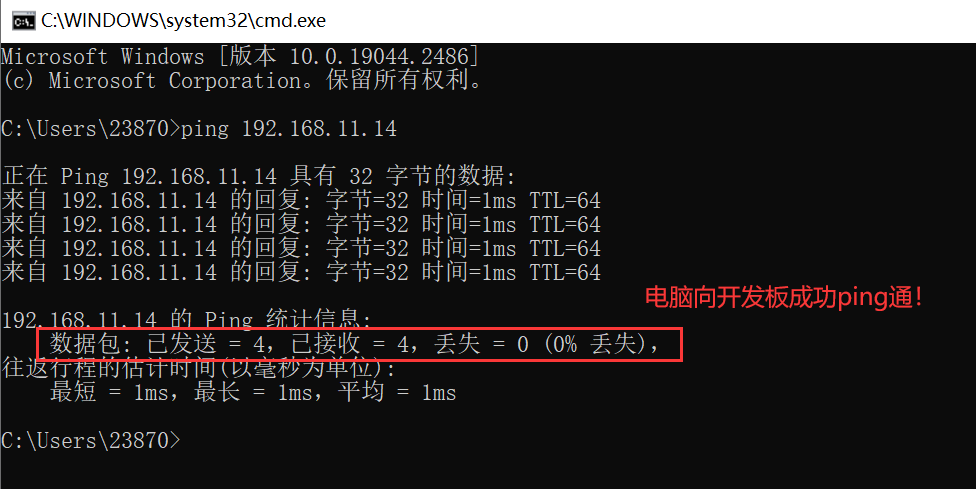

图3.5 电脑ping开发板

四、tftp基本指令

电脑和开发板两端ping通后，就可以利用tftp传输文件了，基本的操作方法如下。

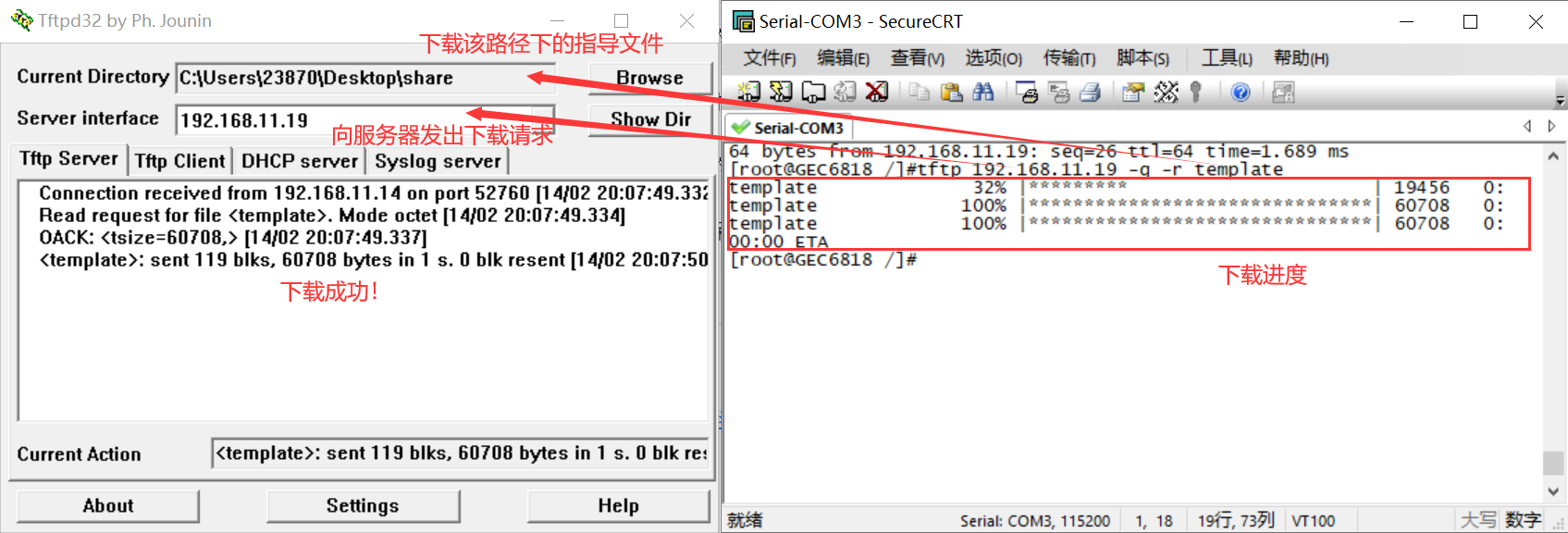

1. 下载文件，是指将服务器的文件传输到开发板。基本指令如下：

tftp 服务器的ip -g -r 要下载的文件名

2. 上传文件，是指将开发板中的文件传输至服务器。基本指令如下：

tftp 服务器的ip -p -l 要上传的文件名

【温馨提示】确保文件上传/下载的路径正确

---
