三菱PLC和卓岚串口服务器使用方法

下面介绍使用FX3u-16M以及卓岚产品ZLAN5103，实现GX Works通过虚拟串口监控PLC

一、PLC通讯口
圆头8孔RS422接口，线序如下：

1、FX3u不同子型号的PLC，引脚定义可能不同，但都是1/2为RXD，4/7为TXD，只是正负可能相反，通过测试来确定。
2、 可以直接使用配套的转232电缆线，只要直连计算机能通，经过5103转以太网也能通。

二、硬件接线
5103可选择RS485/422/232通讯口，如果使用了配套转接线转为232接口，直接对接5103的232；如果没有转接线，也可以自制电缆线对接5103的422。

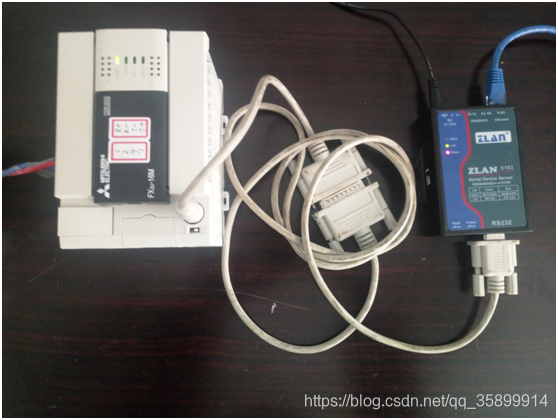

通过专用电缆线转为232通讯对接5103

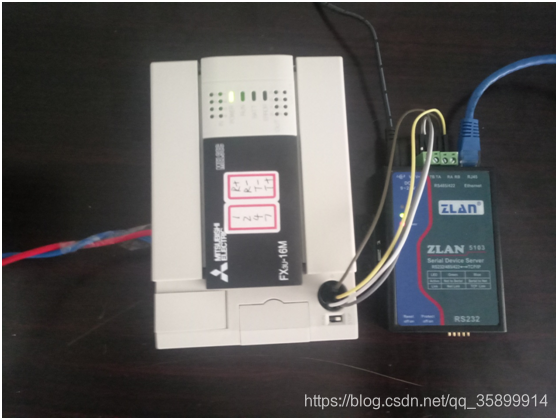

422的4线直接对接5103（T与R交叉接，正接正负接负）

三、5103的参数设置

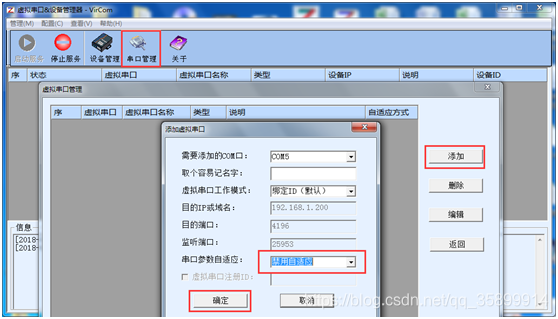

1、首先创建虚拟串口，注意参数自适应功能要禁用，避免GX给设备设置了错误波特率。

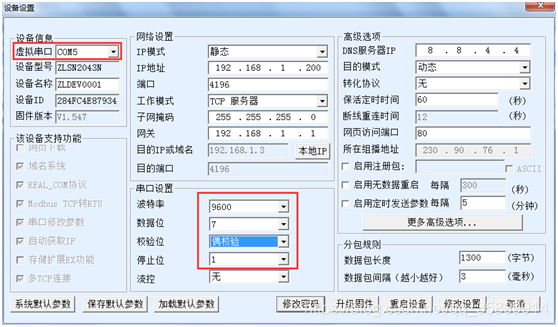

2、5103绑定虚拟串口，IP需与计算机同一网段，串口参数匹配PLC自身参数。

四、使用GX Works进行监控

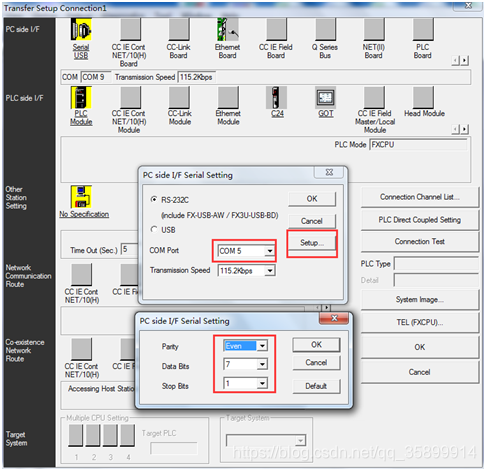

1、GX Works内选择虚拟串口，波特率可以任意（GX的特殊之处，其他软件不可任意设置），setup里必须设置正确的数据位校验位。

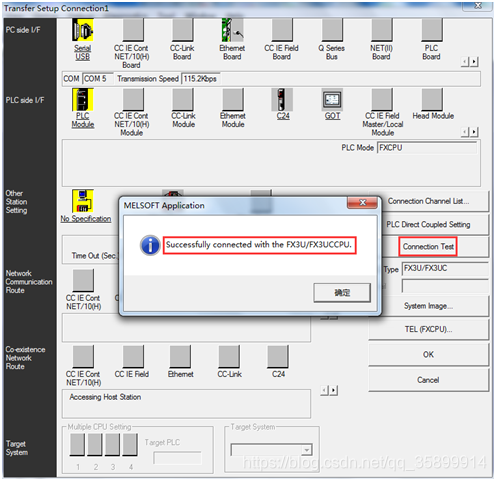

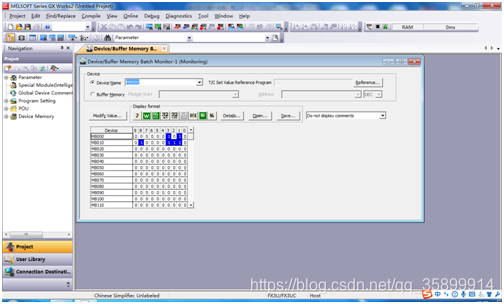

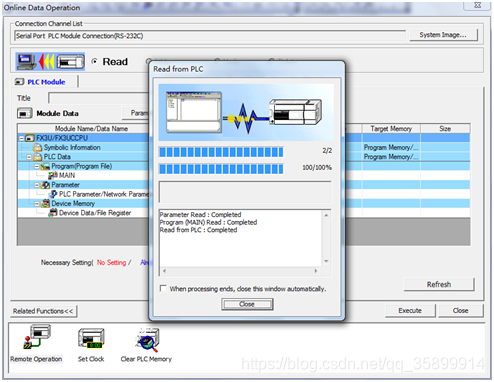

2、搜索PLC并监控其8000寄存器。

五、说明
1、本文为案例说明，实际应用场合可能需要根据不同情形进行不同设置，特殊需求也可考虑更换其他型号的串口服务器，如wifi产品、3G4G产品、P2P产品、光纤产品等。
2、文本仅针对GX Works软件，实际通讯也可使用其他上位机软件或其他主站设备。5103支持TCP/IP和虚拟com口这两种通讯方式。
3、本文所述为局域网内通讯，但以太网通讯还可跨网关，可连接到云端，使用带P2P功能的产品还可实现随时随地远程通讯，具体联系我司详询。
