4G网关8305LN远程监控西门子触摸屏SMART 700IE ZLAN8305LN应用

1.概述

ZLAN8305LN是一款专门为工业环境设计的RS485设备数据采集器/物联网网关，他通过4G的方式传输，结合卓岚特有的P2P技术，无需构建公网服务器也可以同样随时随地采集设备的数据，本次案例主要是实现目的，对SMART700IE触摸屏实现远程监控，上下载程序。

如图 1所示

图 1 远程监控链接示意图

2.实现步骤:

2.1 8305LN采集端设置步骤

1.将8305LN通过网线链接电脑网口或者链接到交换机中和电脑保持在同一个网段，链接示意图2。

图2 8305LN接线图

2.打开ZLvircom软件，点击设备管理，点击自动搜索，搜到后点击编辑参数。首先选择更多高级选型中，先启用P2P功能，如图3。

图3

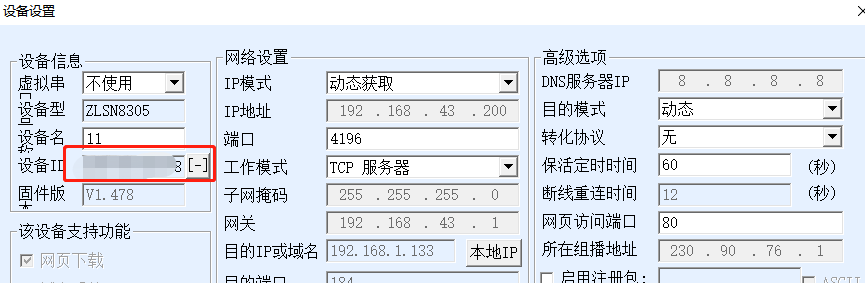

设置好之后，复制设备ID：

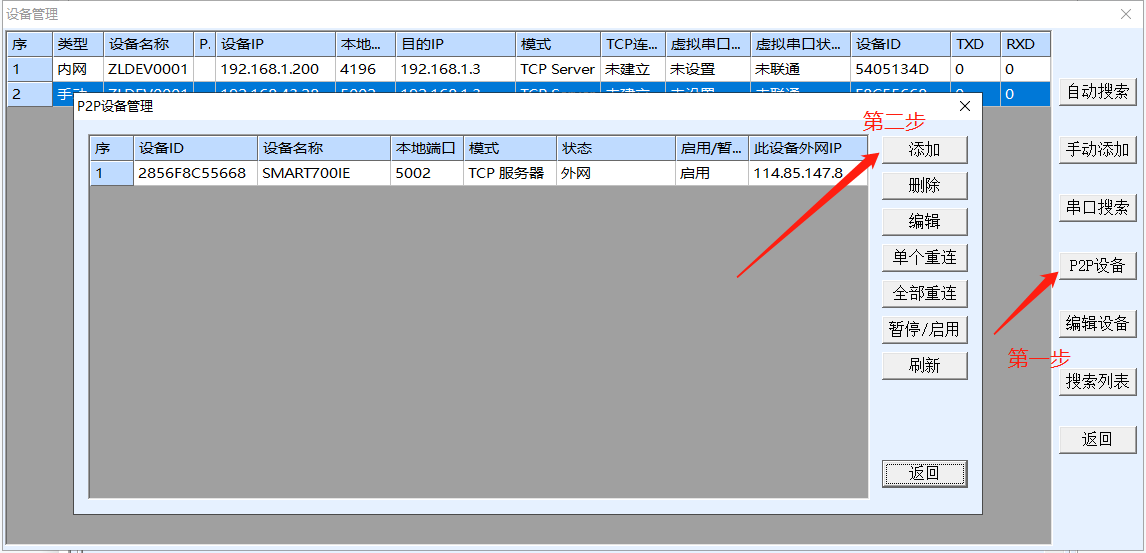

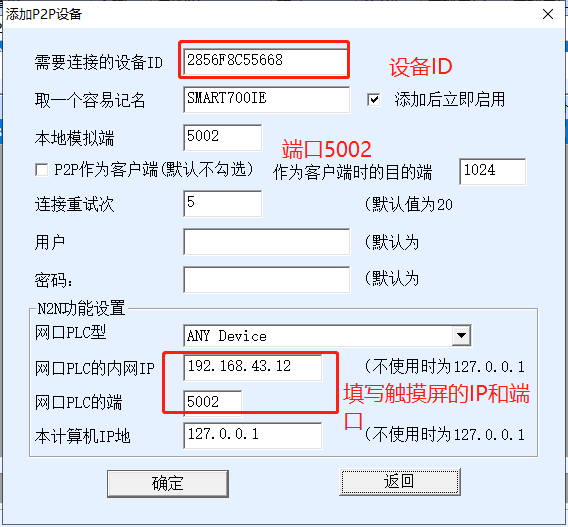

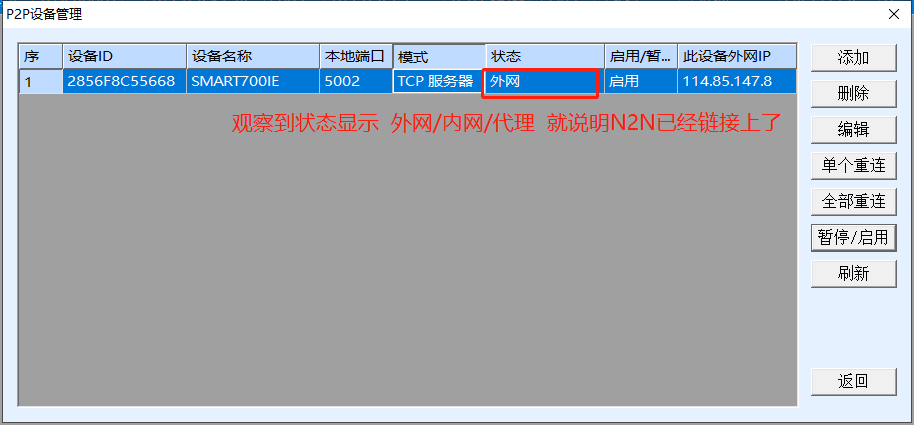

点击P2P设备，点击添加把设备ID复制进来

2.2触摸屏700IE端设置步骤

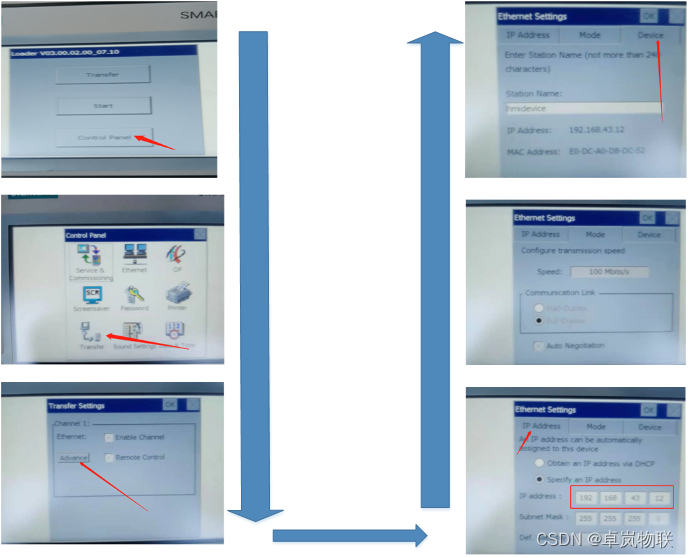

1. 首先先配置一下触摸屏，把触摸屏IP地址设置和热点网段改成同一个网段， 例如现在8305LN自动获取的网段是192.168.43.XX网段，我们把触摸屏IP地址也设置成43网段，触摸屏端点击transfer–>Advance–>IP Address,如图4。

图 4 触摸屏设置参数

2.3上位机通过WINCC远程读取数据

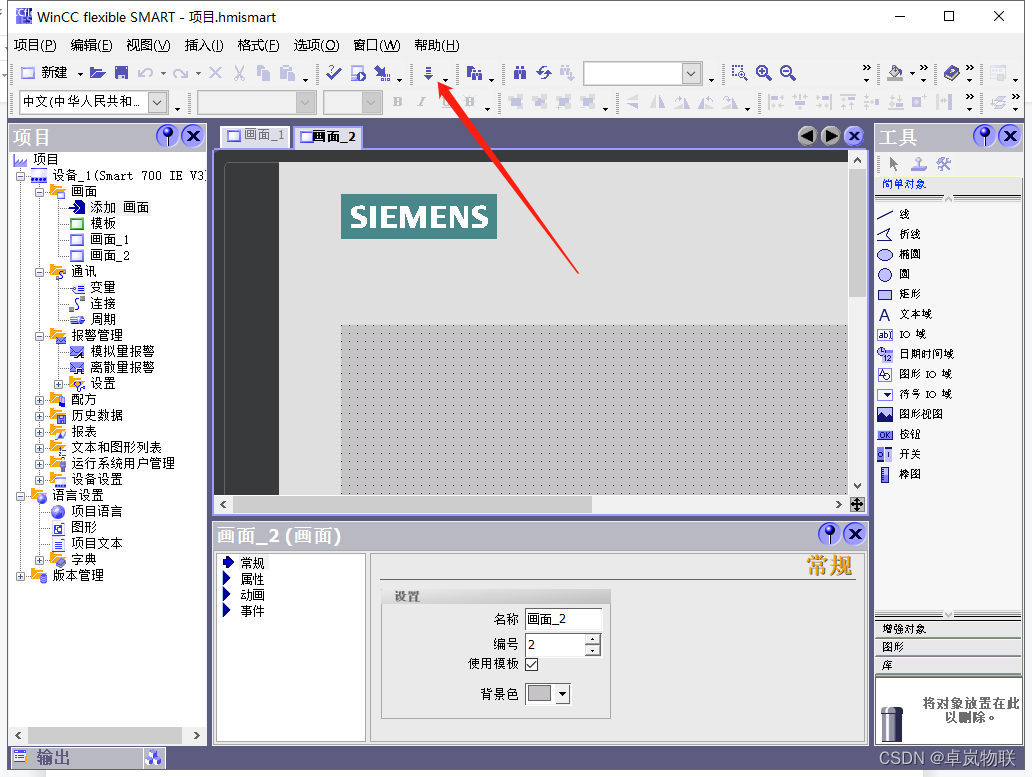

1.打开wincc软件，创建一个新的工程，点击下载，如下图5。

图 5 wincc端配置

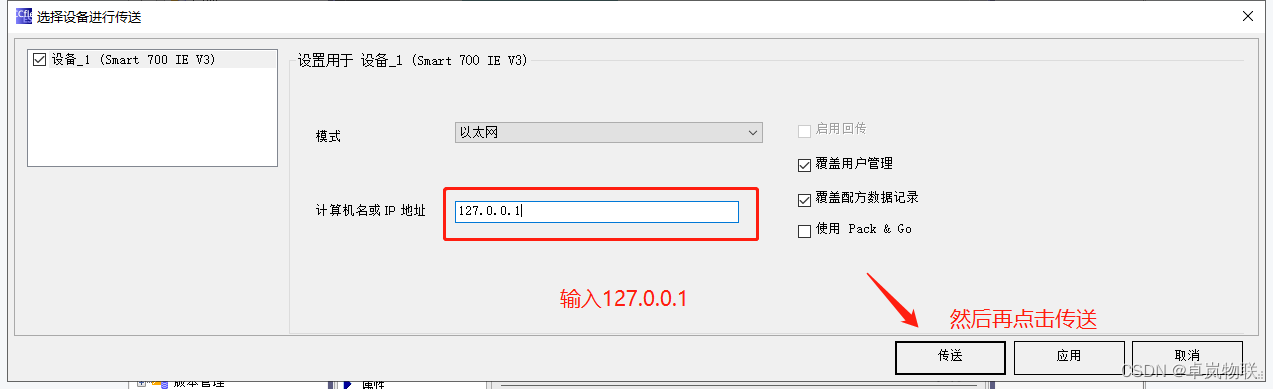

2.输入IP地址，经过P2P转换后IP地址是127.0.0.1，如下图。

图 6

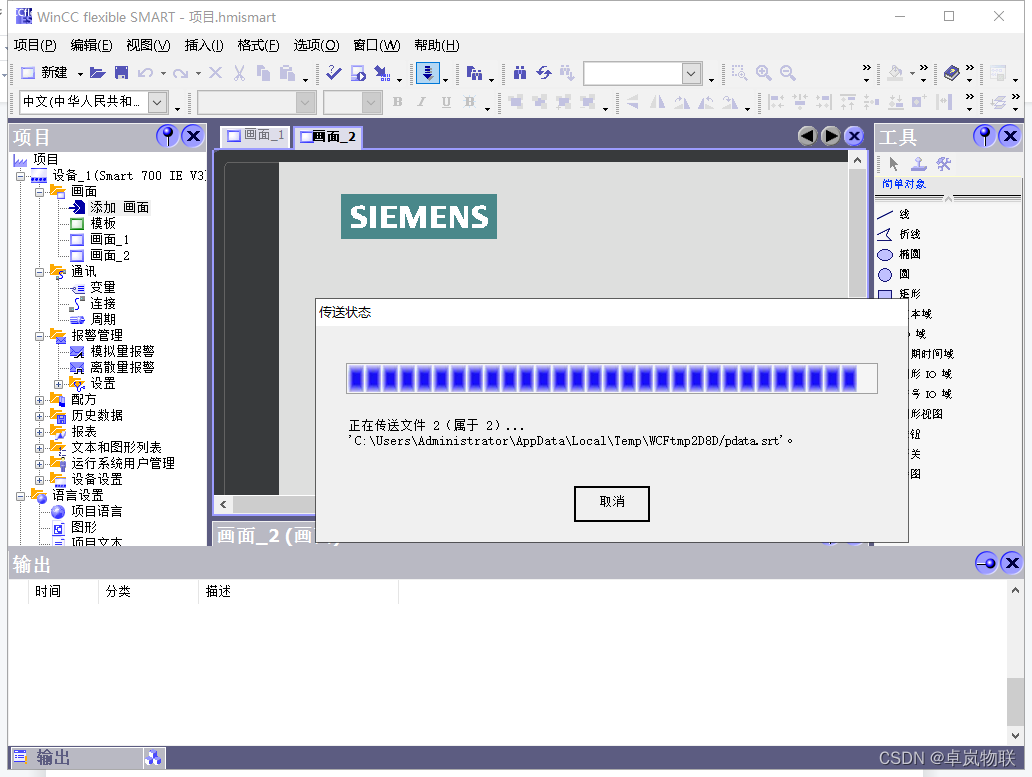

3.下载成功，如图7。

图7 下载成功
