基于C++MFC实现模拟时钟程序[2024-01-07]

设计二模拟时钟程序

一、概述
计时器是程序中最常用的后台任务机制之一，其时间间隔最低约 55 毫秒，被广泛用于时钟、磁盘备份程序或需要在某一时刻运行的程序等。而模拟时钟是一种集计时器和时
钟显示于一体的程序。
以实例为背景学习基于 MFC 的 WINDOWS 应用程序设计，编写一个指针式时钟程序，此程序在屏幕正中有一个指针式钟面，屏幕下方或右方以数字方式显示日期和时间。指针式的时钟表盘为椭圆形或圆形，并且圆周上有分布均匀的 12 个刻度，刻度要求显示清晰，钟面上有长度和颜色及粗细各不相同的指针，即时针、分针、秒针，以便各个指针重合时亦可以轻易辨认，指针的运动要求具有规律性，且为顺时针。数字钟的钟面为一个规则的矩形，其显示时间的格式是时：分：秒，小时为 24 进制，分钟和秒是 60 进制，指针式的时钟和数字式的时钟显示的时间同步，且两个时钟所显示的时间与计算机的系统时间一致。
通过对指针式时钟的设计，可以掌握 API 或 MFC 编程，其中包括各种视图类的作用、绘图函数的使用、计时器的操作、对话框的使用及应用程序的调试，同时对面向对象与可视化程序设计有一定的认识，并提高动手编程的能力。

二、设计任务
1、提出总体方案的设计思想和原理，绘制程序流程图和描述程序的功能，并说明程序的特点和难点。
2、编程要求
（1）为该程序设计一个美观大方的图标。
（2）程序界面设计合理，色彩得体大方，显示正确。
（3）用绘图函数绘制钟的界面图。时针、分针和秒针形象美观，即使各指针重合也可辨认。
（4）各指针运动规律正确。
（5）客户区中显示数字时钟，数字式时钟的时间显示与指针式时钟显示一致。

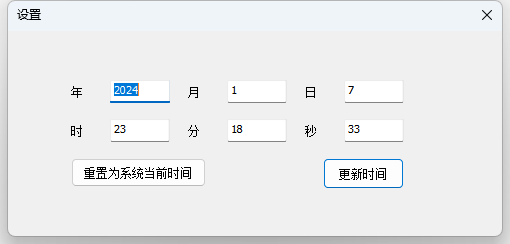

（6）提供对话框由用户设置和修改当前新的时间。
3、调试程序，达到所要求的功能。

三、设计步骤
1、钟面功能设计

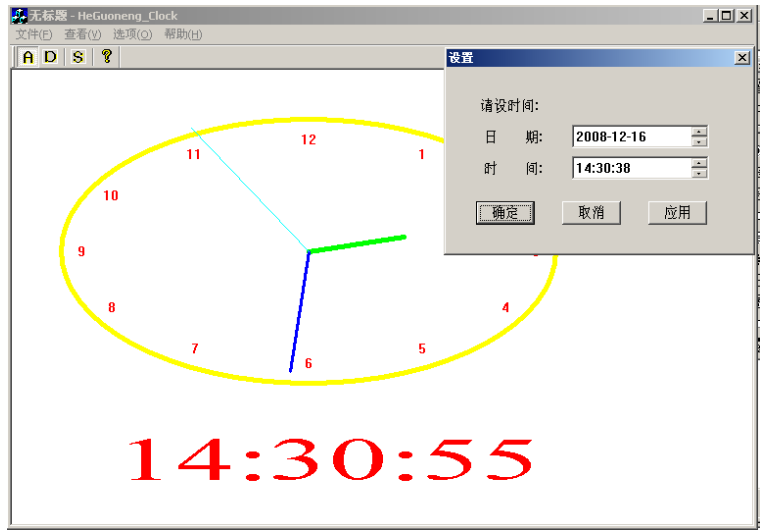

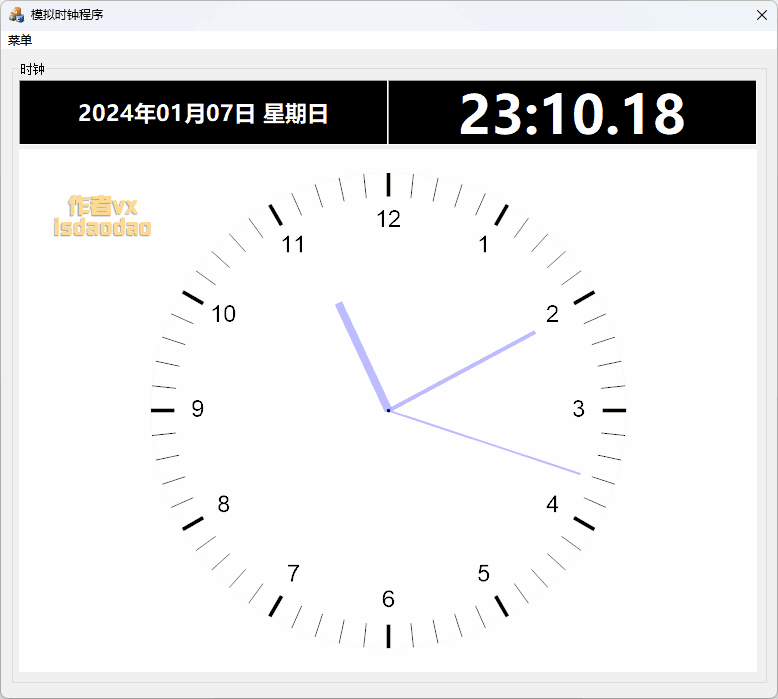

根据自己的考虑绘制钟的界面图，具体也可参照下图：

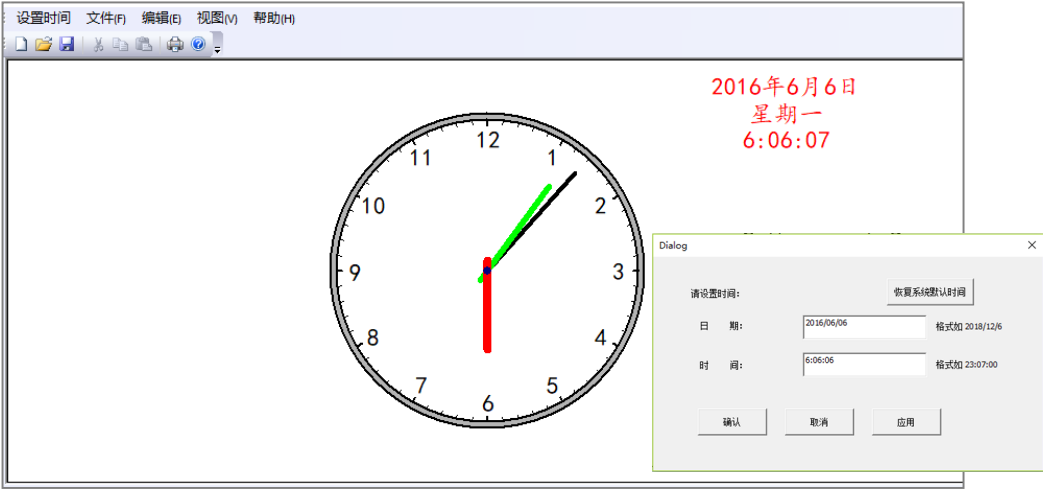

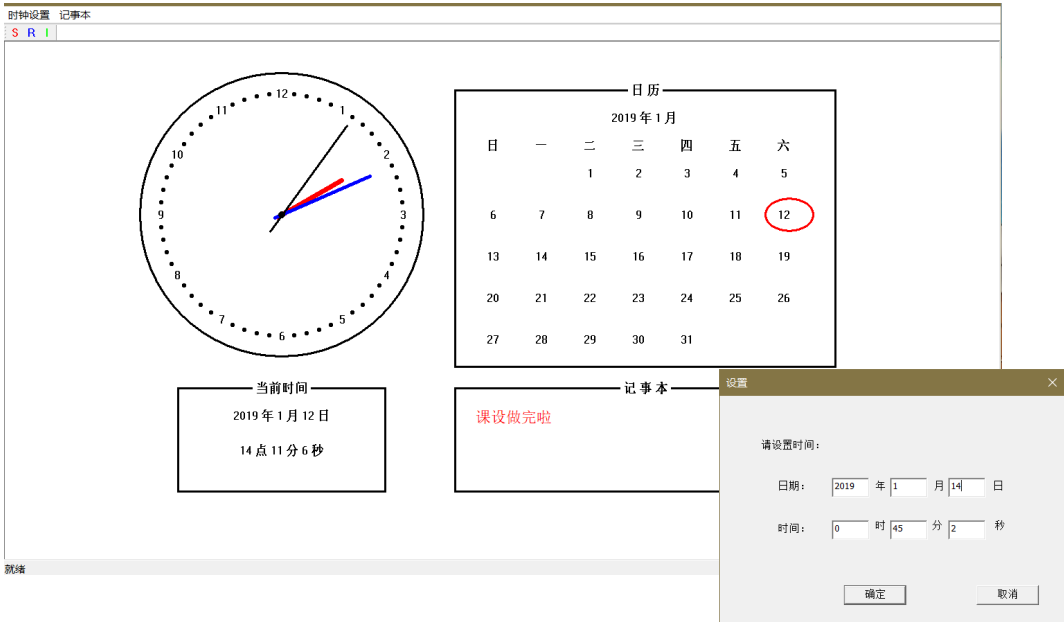

或另一种方案图：

2、具体设计
本题主要涉及到的知识点有：时钟指针运动算法、屏幕重绘方法、定时器消息、菜单命令、对话框、画笔/画刷、显示文字等。指针运动算法和屏幕重绘方法是本程序主要难点所在。
不论何种指针，每次转动均以π/30 弧度（一秒的角度）为基本单位，且都以表盘中心为转动圆心。计算指针端点（x, y）的公式如下：
x =圆心 x 坐标 + 指针长度 * cos (指针方向角)
y =圆心 y 坐标 + 指针长度 * sin (指针方向角)
注意，指针长度是指自圆心至指针一个端点的长度（是整个指针的一部分），由于指针可能跨越圆心，因此一个指针需要计算两个端点。
三个指针的运动是相关联的，秒针转一圈引起分针运动一格，分针转一圈引起时针运动一格，因此应该使用一个定时器消息来处理指针的运动。
（1） OnDraw()函数实现对系统时间的获取和绘制椭圆表面和时钟指针。
（2）设置计时器，创建窗口时调用 SetTimer()函数启动一个计时器不断发出 WM_TIMER消息。
（3）用 TextOut（）函数显示数字钟。
（4）添加菜单，用菜单项控制弹出对话框设置显示的时间。

3、重点和难点
（1）使用计时器需要了解两个函数：SetTimer()函数用来设置一个计时器以指定的时间间隔触发，KillTimer()函数用来使一个正在运行的计时器停止。
（2）时钟指针的显示和移动是一个需要注意的方面。
（3）注意屏幕重绘方法。
（4）掌握如何显示文本，将用户设置的时间更新时钟的显示。

四、思考题
