【OSGB模型查看,导出成OBJ/FBX/GLTF】

一、查看

工具3d viewer

打开文件夹的3dviewers.exe工具

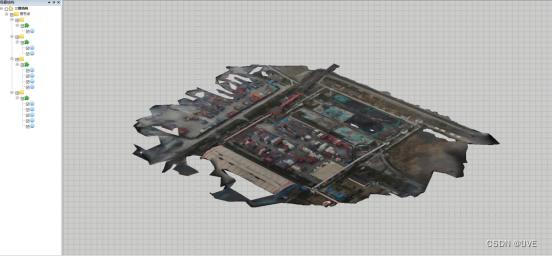

拖动osgb文件到工具界面
在这里插入图片描述

左侧列表可以查看分块与节点信息,找到所需要的地块

二、转换

推荐使用方法二

方法一. osgb到fbx,再修正贴图后转gltf

  1. 下载osgconv(稳定版本 (osgchina.org))工具
  2. 在工具安装目录的bin文件夹下,打开CMD窗口
  3. 例如将A.osgb转换成1.fbx命令
osgconv B.osgb ./tmp/1.fbx

这一步可以导出fbx格式模型,但贴图材质可能存在错误

工具clay-viewer可以修正贴图

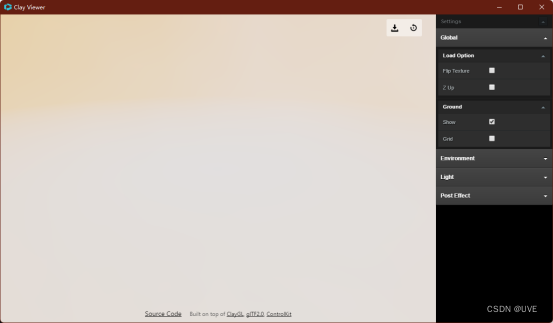

1.打开clay-viewer文件夹的clay-viewer.exe工具

在这里插入图片描述

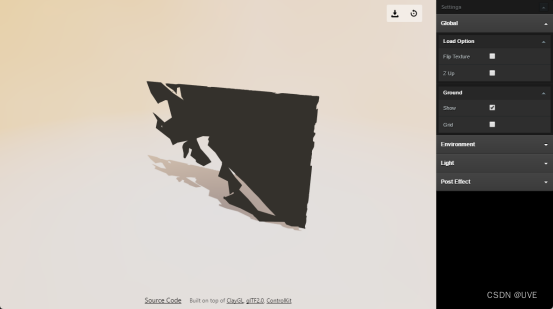

2.拖拽fbx模型到工具主界面

在这里插入图片描述

3.鼠标单击模型,弹出模型信息面板

在这里插入图片描述

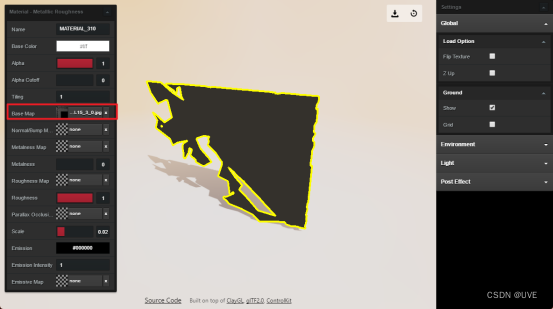

4.检查模型base map是否正常,不正常则需要点击路径找到正确的贴图文件替换。模型和贴图可能都是多个,注意对应关系

在这里插入图片描述

5.然后点击download按钮下载glb模型

这条路线需要手动修正所有贴图,只要还有没点到修正的贴图,glb文件就可能无法使用!!
当贴图特别多的时候,手动修正也非常非常麻烦,推荐方法二,无需手动修正

方法二.Osgb到fbx和obj,导入blender转换出glb

osgconv工具可能存在bug,转换obj的命令不会导出贴图,所以第一步导出fbx,目的是得到贴图文件

  1. 在工具安装目录的bin文件夹下,打开CMD窗口
  2. 例如将A.osgb转换成1.fbx命令
osgconv B.osgb ./tmp/1.fbx
  1. 将A.osgb转换成1.fbx命令:
osgconv B.osgb ./tmp/1.obj

实测只有先导出fbx之后,有了贴图文件,再导出obj格式(导出到fbx同目录下)才会正常显示出贴图

  1. 导入blender
    下载blender(https://www.blender.org/download/

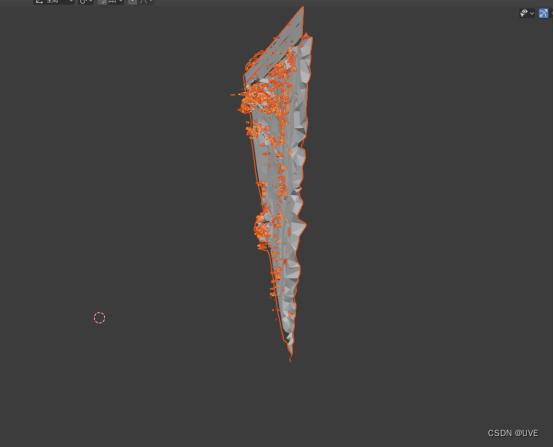

  2. 导入obj到blender中

在这里插入图片描述

导入到blender中看不见贴图也正常,直接导出gltf模型

在这里插入图片描述

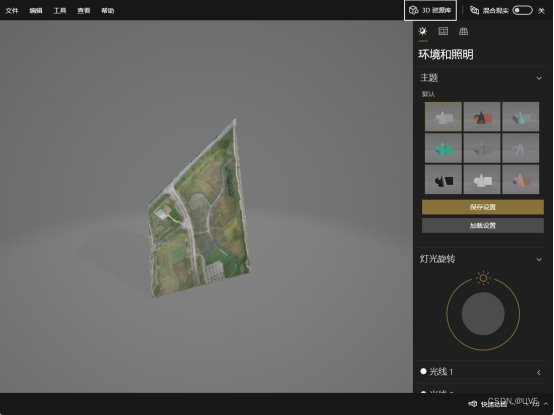

得到glb模型文件,可以使用Windows自带的3d查看器 查看一下

在这里插入图片描述

如果3d查看器能查看,基本上就没问题了
