判断钽电容正负极性

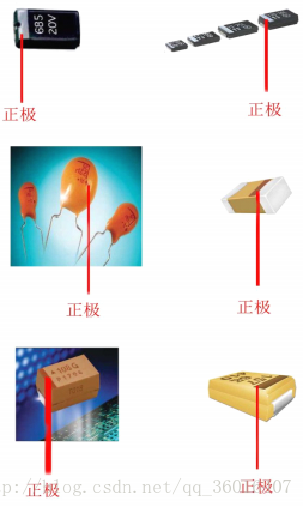

钽电容的极性，对于贴片钽电容来说，有一条横线的那一端是钽电容的正极，而另一端就是钽电容的负极。
对于有引线管脚的钽电容来说，长腿的一端是钽电容的正极，短腿的一端是负极。

在焊接电容时，不能将钽电容的正负极接反。

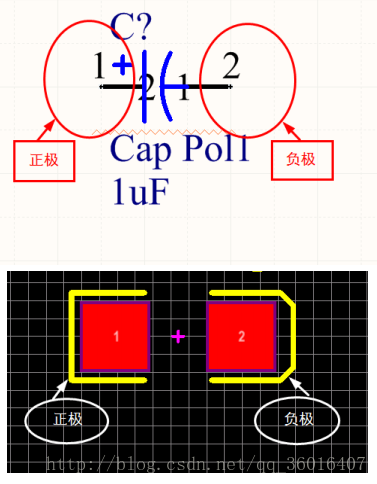

如下列图像所示：
这里写图片描述

这里写图片描述
