概述

由于本人之前开发过一段时间Android，一直想使用一款高效率开发工具来开发STM32，是否能像开发Android、Java、前端他们那样，达到敏捷开发效果呢？当然是有的了。该款IDE那就是Visual Studio Code，很好用，说到这，当然网上也有一款Code IDE同样也很受欢迎，它就是Clion IDE，网上也有教大家搭建开发STM32或者其它的ARM系列的开发环境，本篇文章只讲解基于Visual Studio Code搭建STM32开发环境，如果你不喜欢这个IDE，也可以阅读我之前写的一篇基于Clion IDE开发STM32开发环境，文章：链接。好了，废话有点多，进入正题。^_^

一、环境搭建：

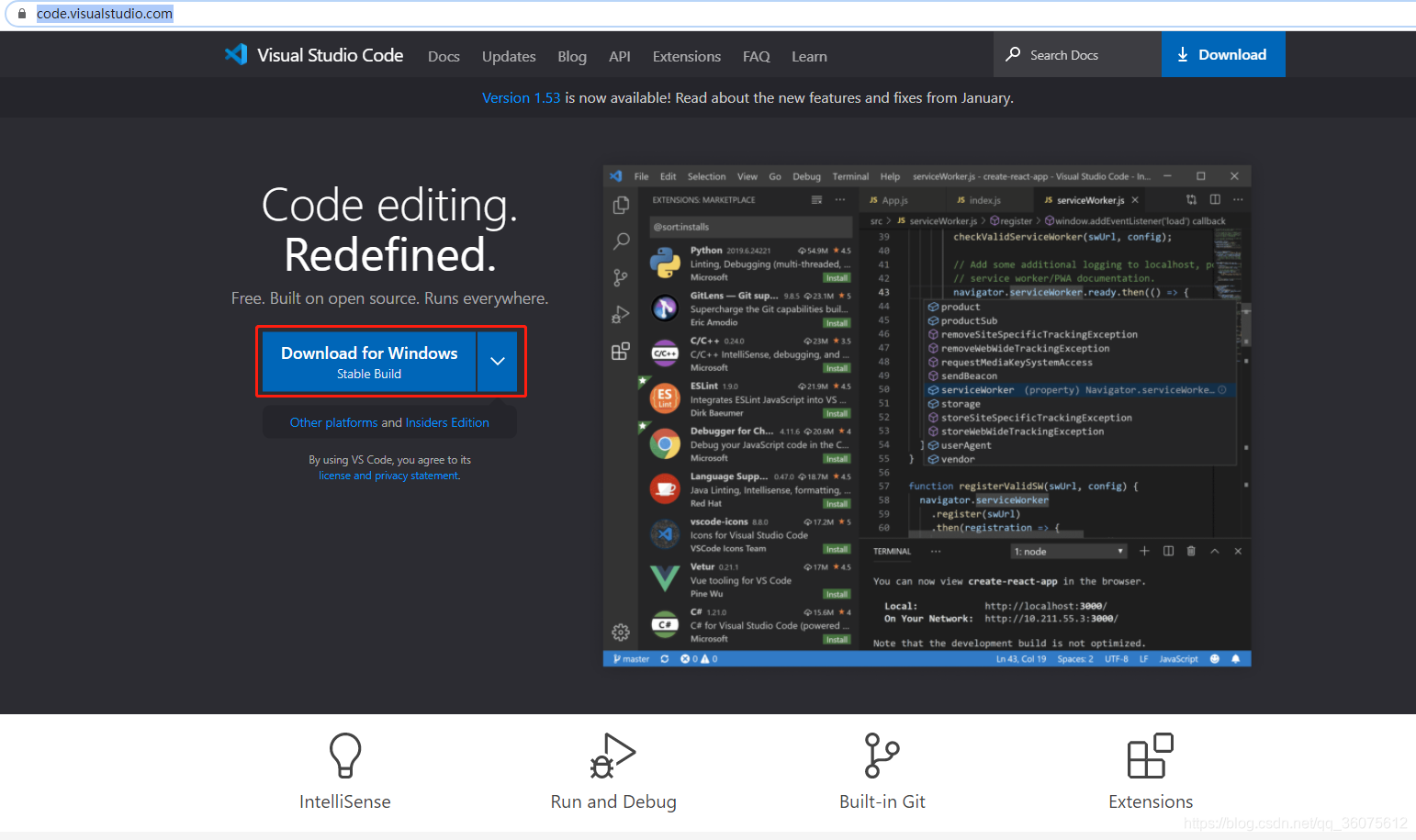

1、下载Visual Studio Code : 点击下载

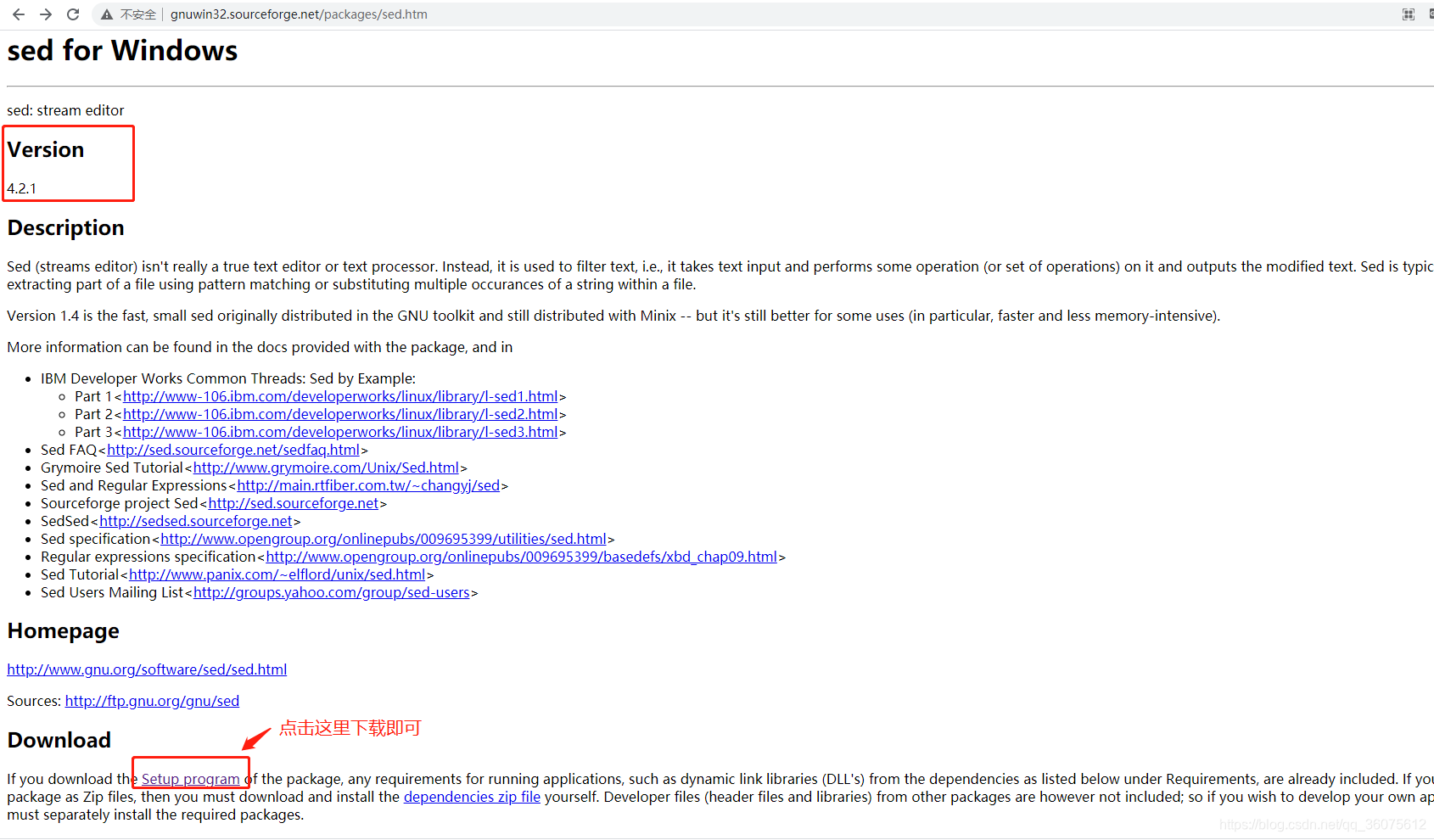

2、GnuWin32：点击下载，最新版本有问题，下面有低版本下载链接

3、下载交叉编译环境gcc-arm-none-eabi。点击下载

下载最新的版本（注：下载时要根据自己PC端，下载对应的gcc即可）

如我的PC环境是win10系统，选择第一个即可。

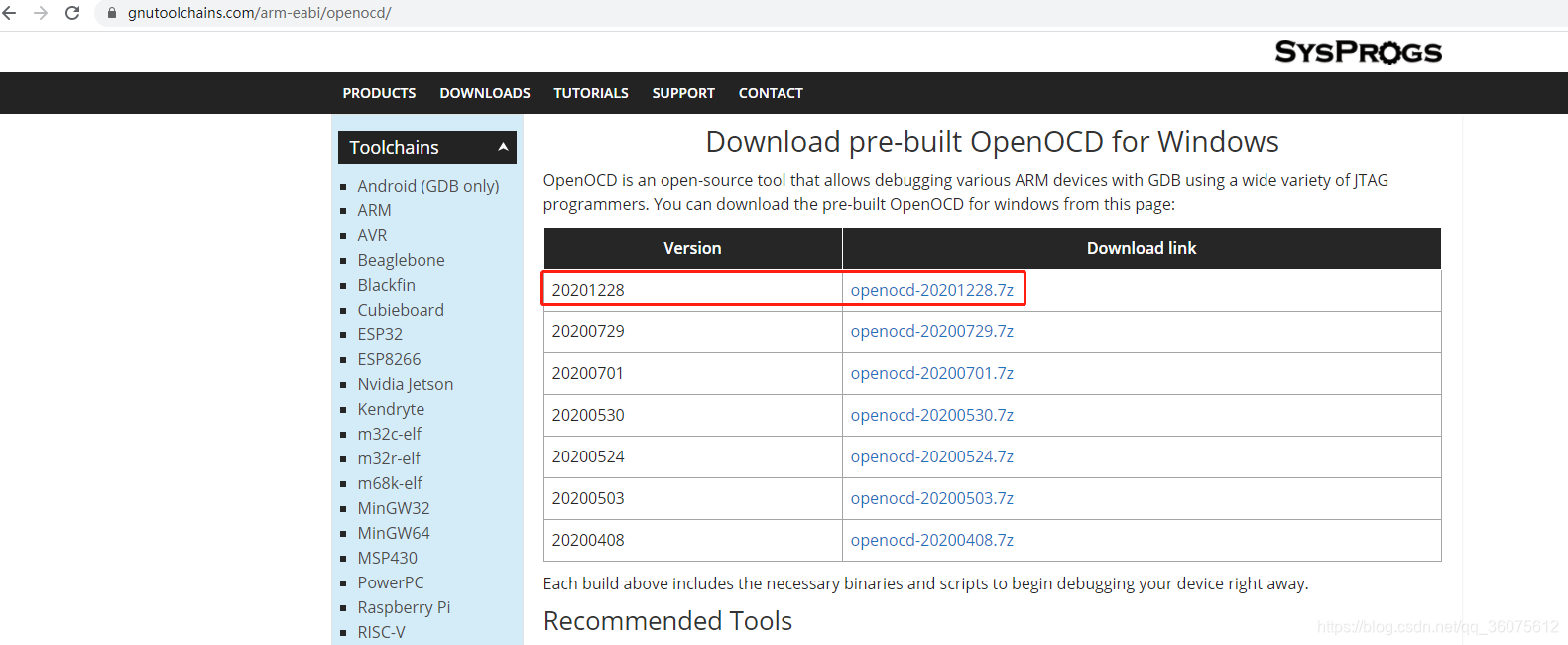

4、调试工具OpenOCD（用来调试JLINK 或者STLINK 或者其他）点击下载

下载最新版本

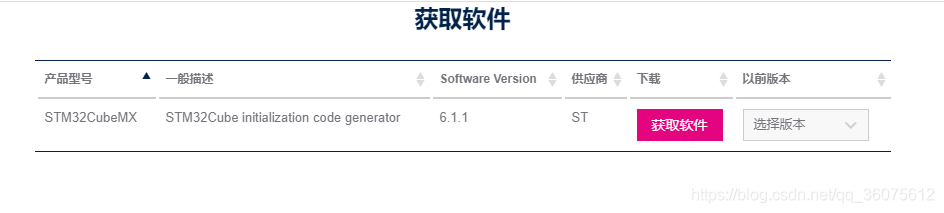

5、下载STM32CubeMX驱动代码生成工具。点击下载

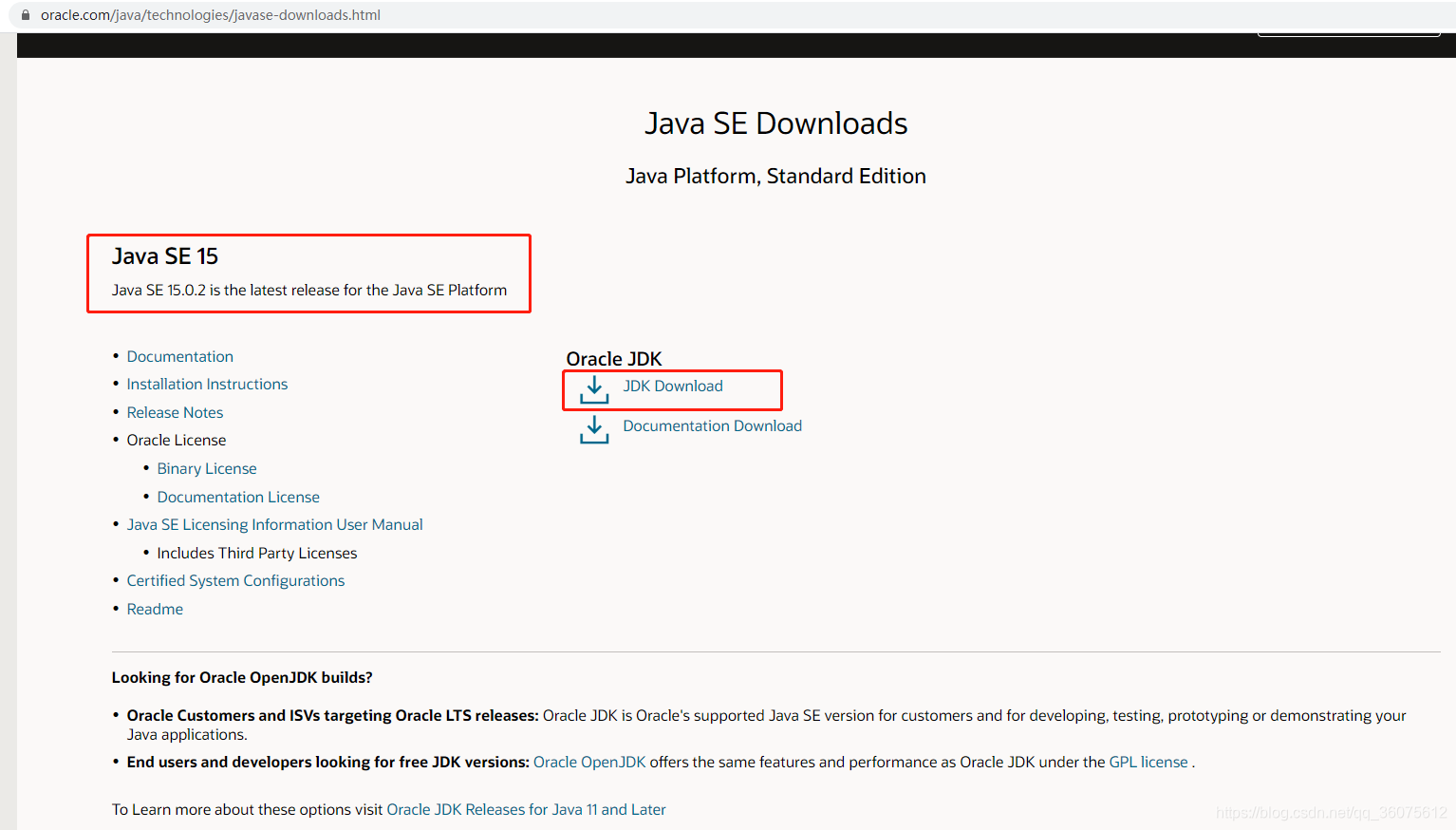

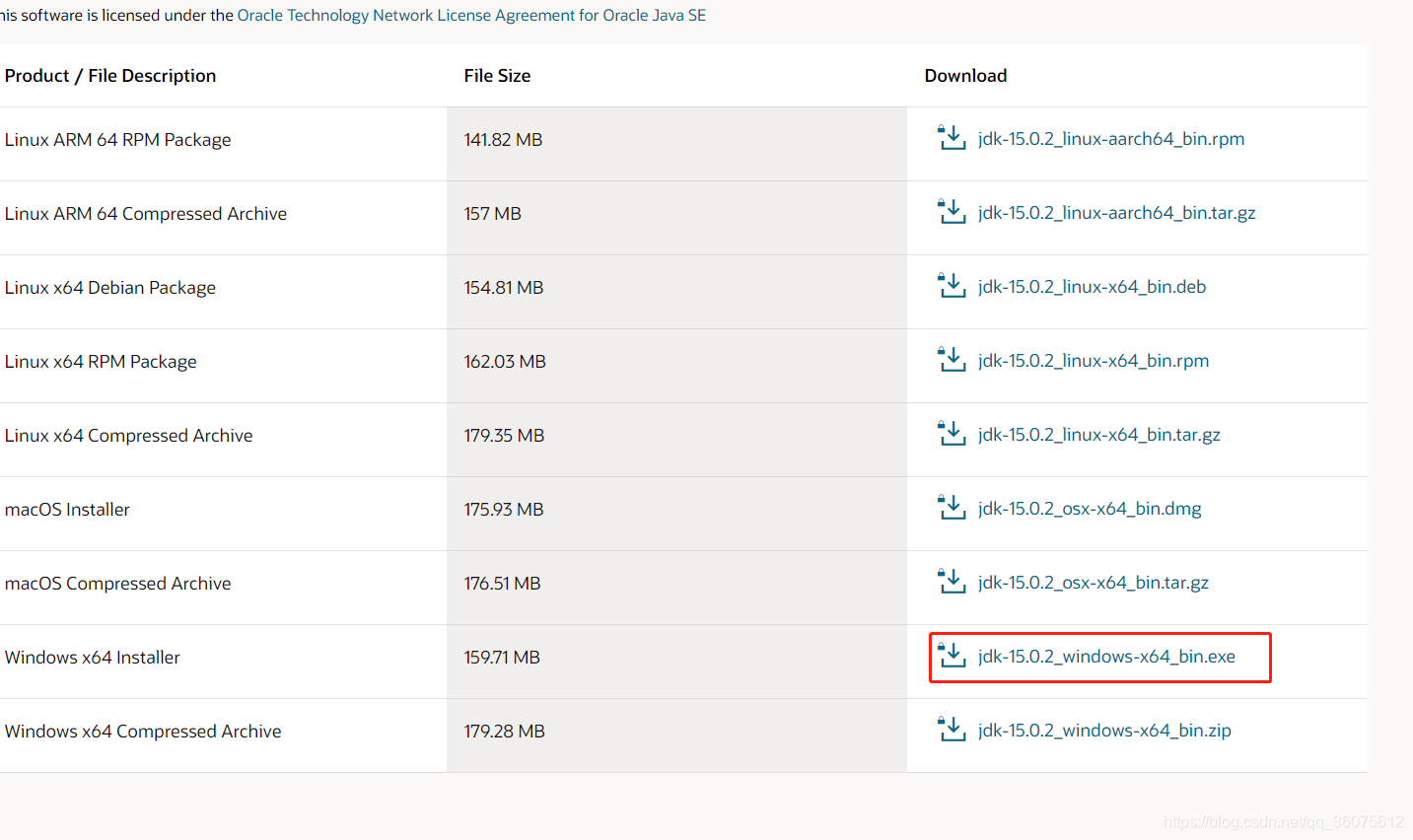

下载时，官网会提示你要注册一个账号，才可下载。该工具是基于JAVA语言开发的，所以还要下载

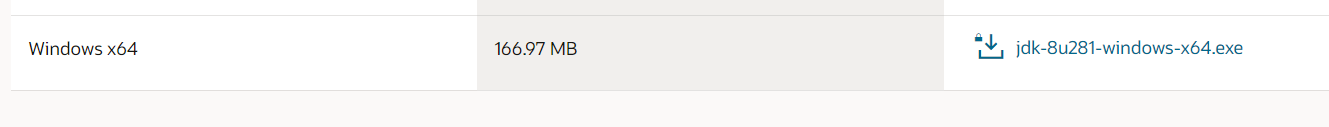

JRE，安装JAVA开发环境。点击下载，下载较新即可，从目前来看安装java8相对比较稳定，新版本有些问题。

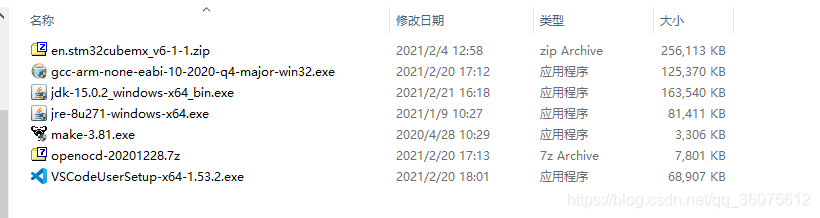

来个全家福，如下所示：

整个软件安装包链接

二、软件安装与环境变量配置

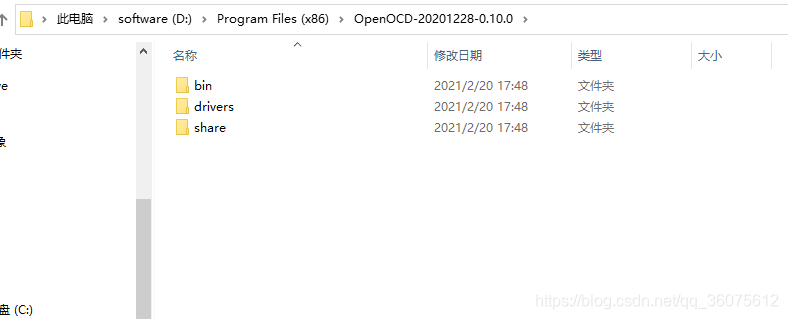

1、解压openocd-20201228.7z

我这是解压放在D盘，如下：

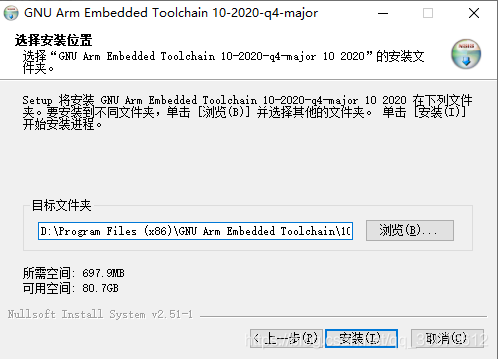

2、安装gcc-arm-none-eabi

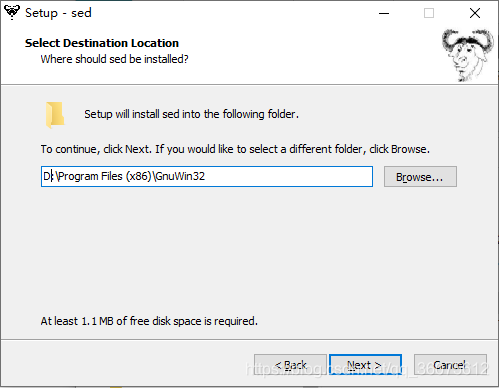

3、安装sed-4.2.1-setup.exe

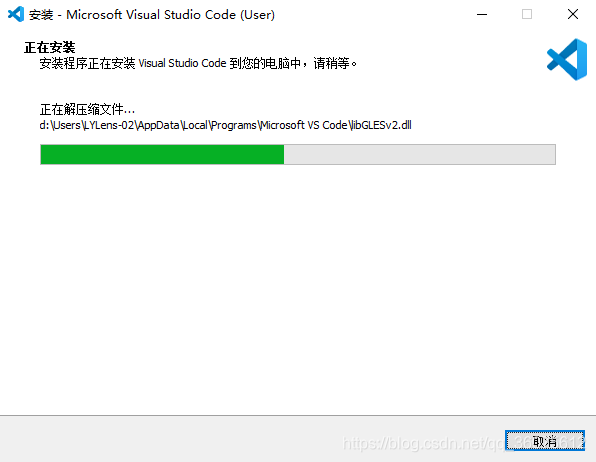

4、安装VSCodeUserSetup-x64-1.53.2.exe

默认即可，傻瓜式安装，下一步下一步。

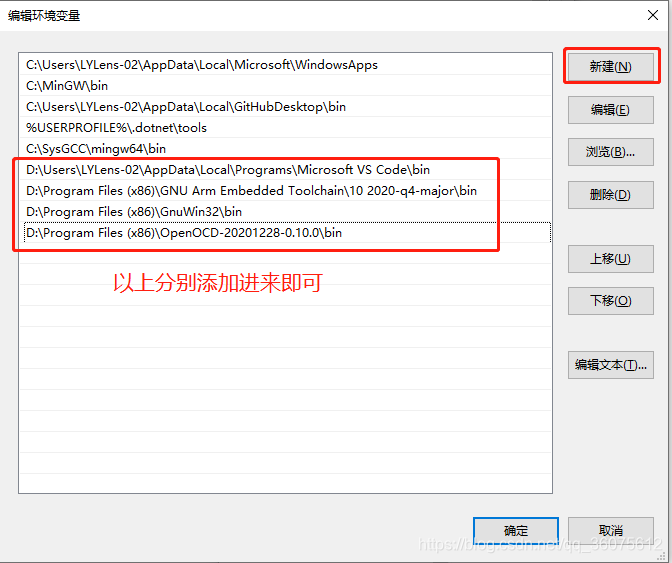

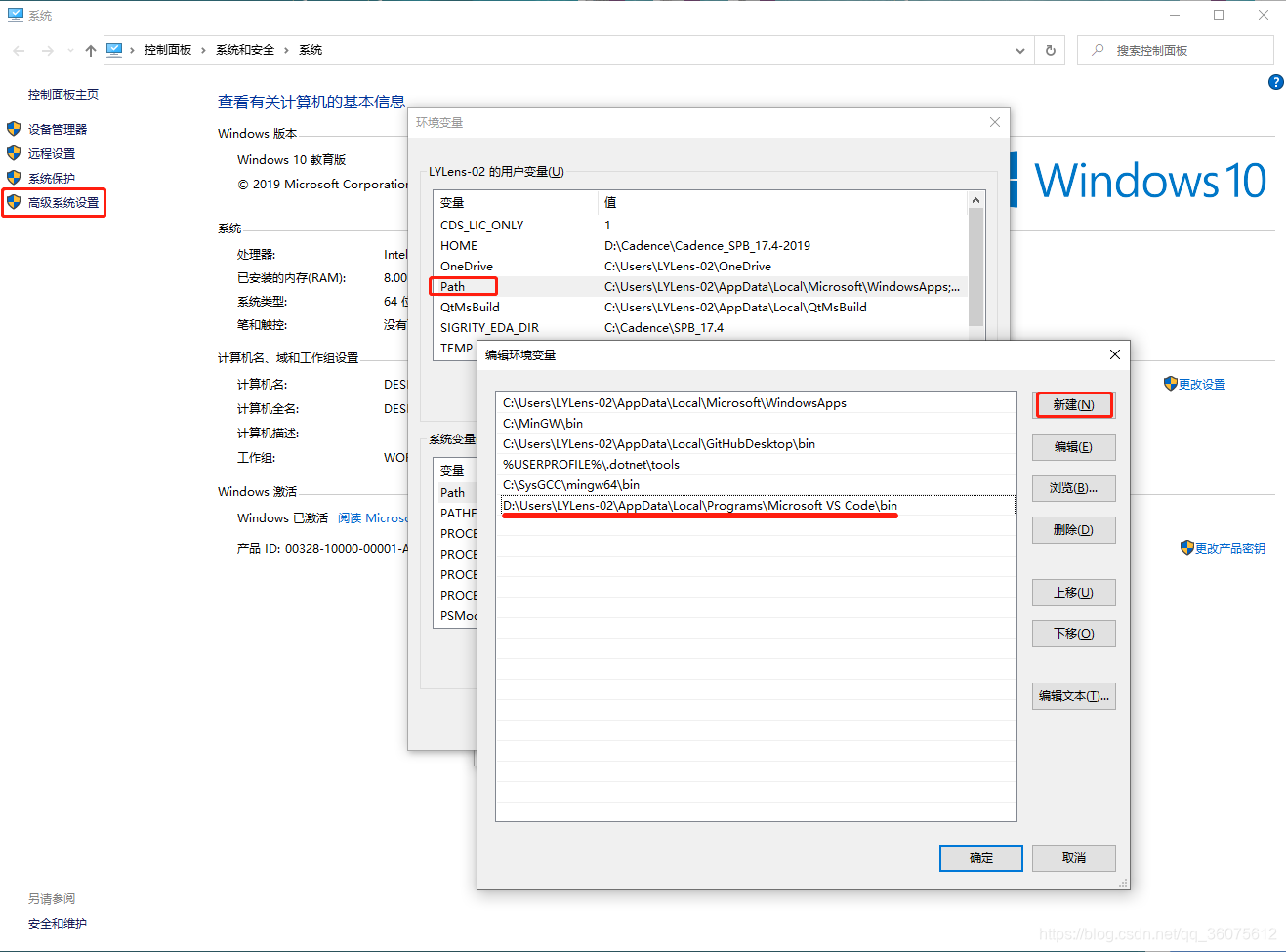

5、环境变量配置

点击 “确定” 按键完成环境变量配置。

6、检测环境变量配置是否正确

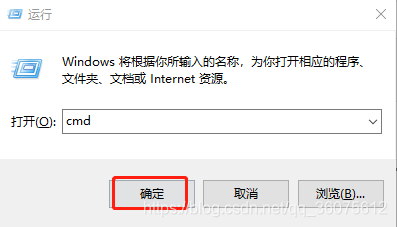

在键盘上，按住 win + R键，如下所示：

分别输入：以下命令，测试

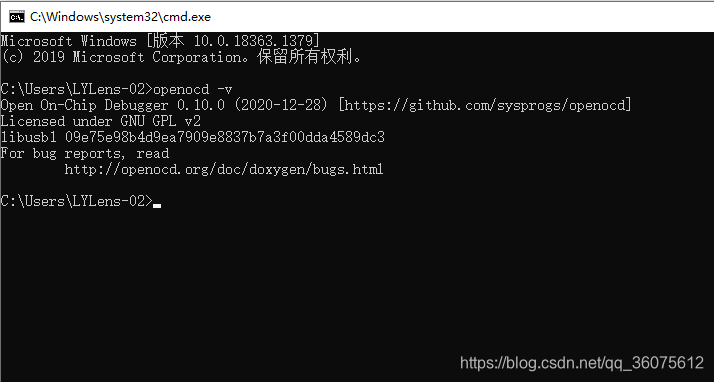

1）openocd -v

证明配置成功

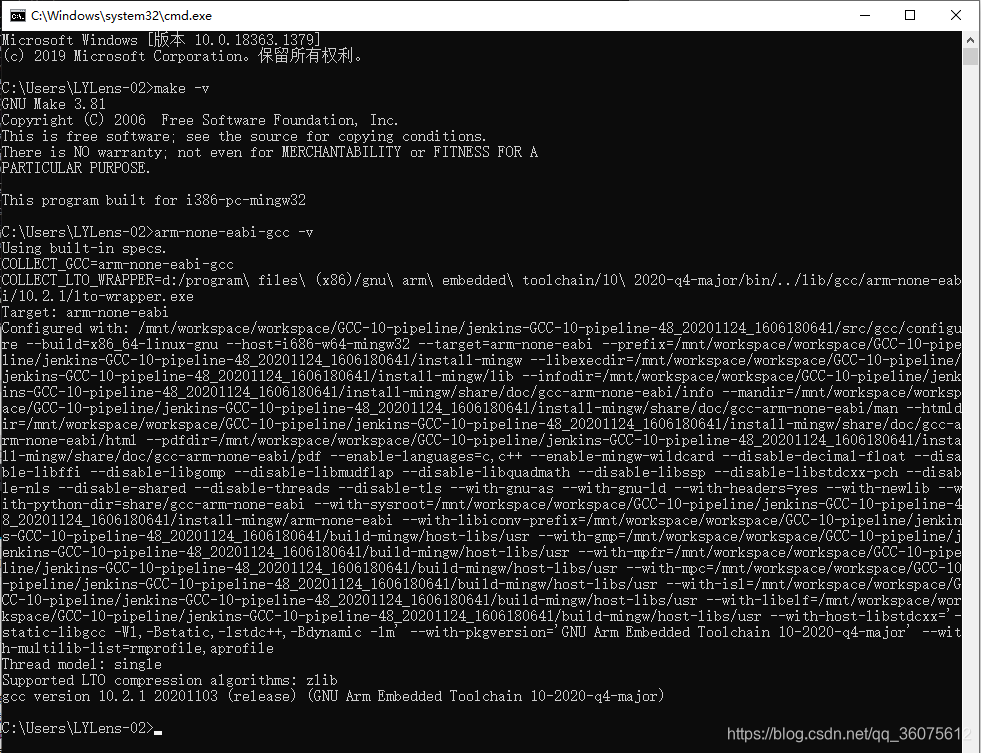

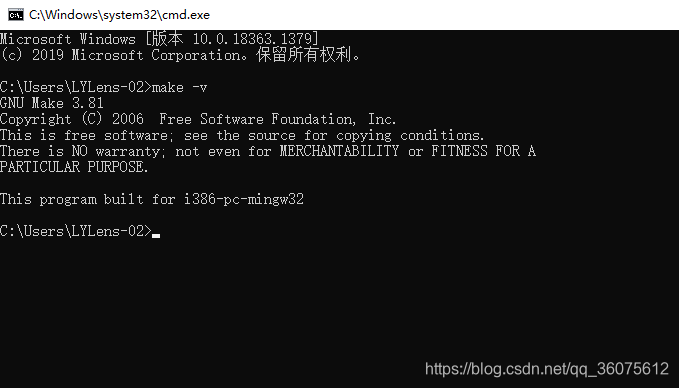

2）make -v

3）arm-none-eabi-gcc -v

4）VSCode 配置

分别安装以下插件

1）C/C++（编码语言）

2）Chinese (Simplified) Language Pack for Visual Studio Code （汉化）

3）Comment Translate（注释翻译）

4）GBKtoUTF8（C/C++文件的编码格式转换）

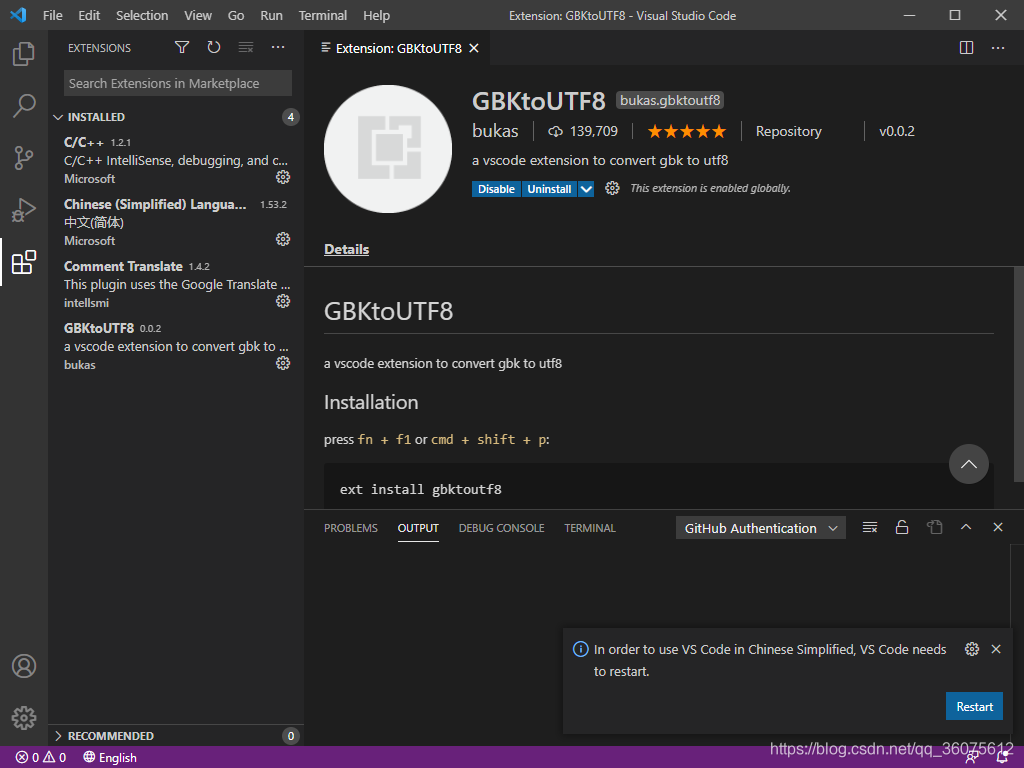

安装好后，如下所示：

（注：需要重新启动VSCode，以上安装的插件才能生效）

Jlink的驱动以及各种相关软件下载包

安装以上步骤操作即可。

三、开发步骤

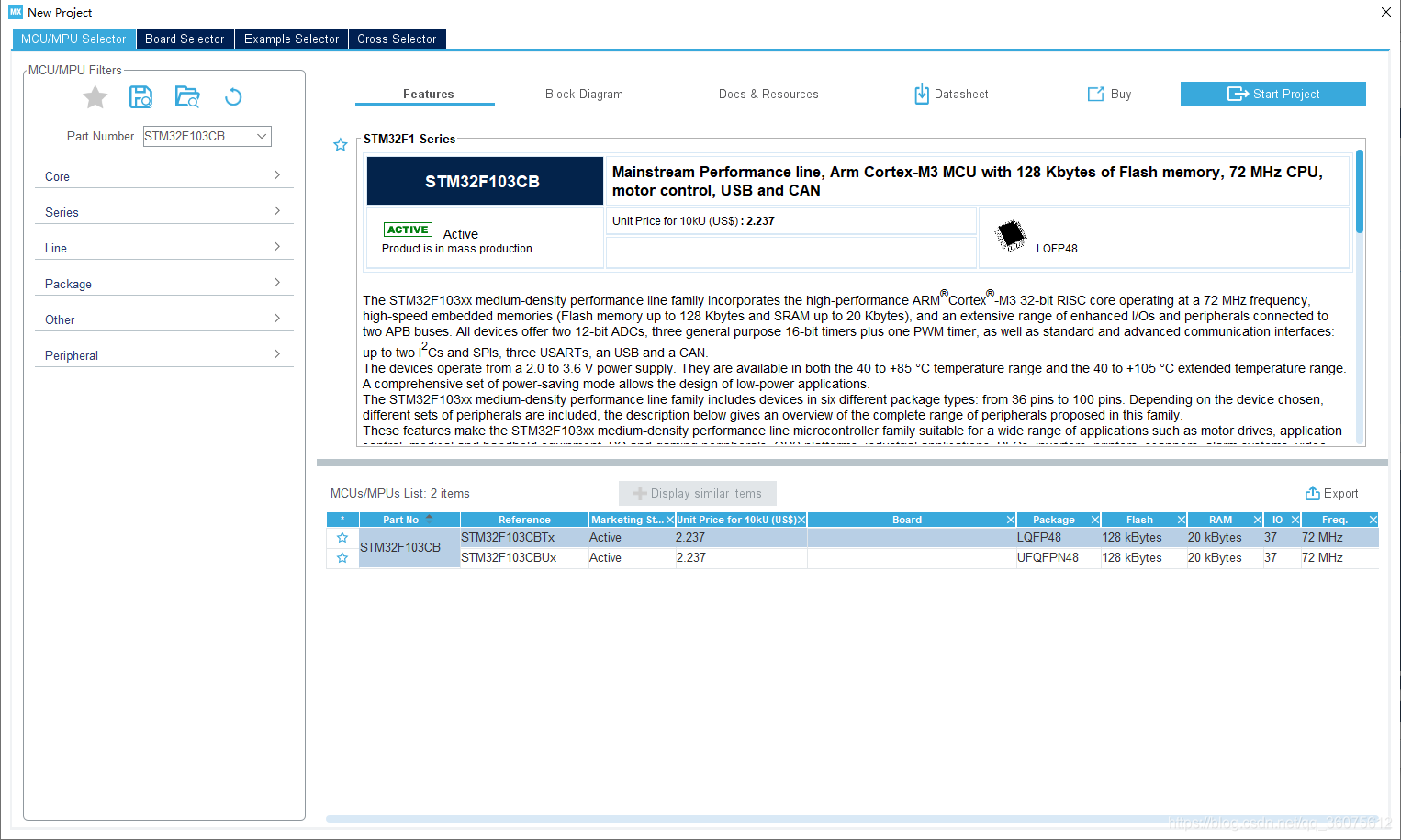

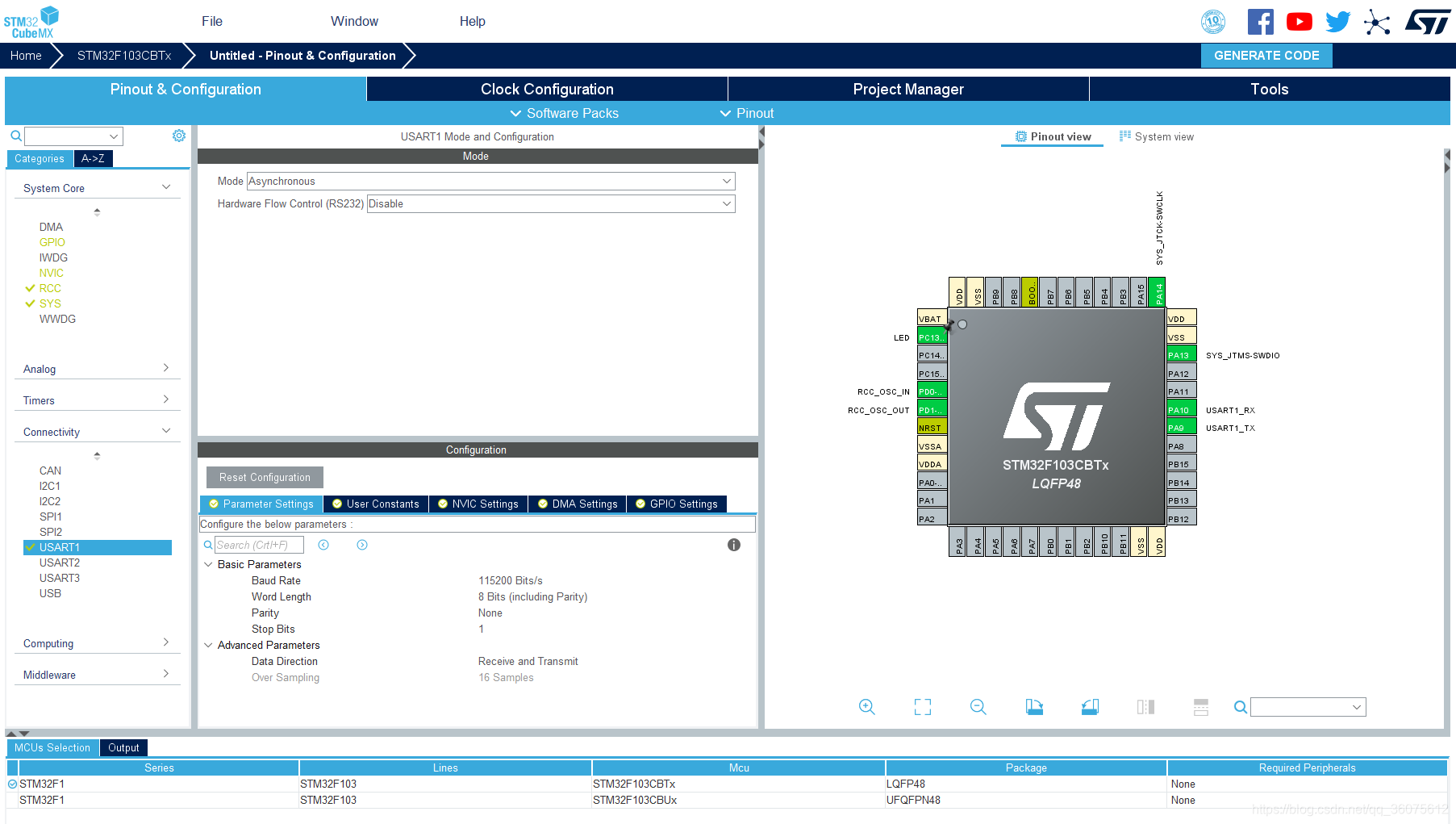

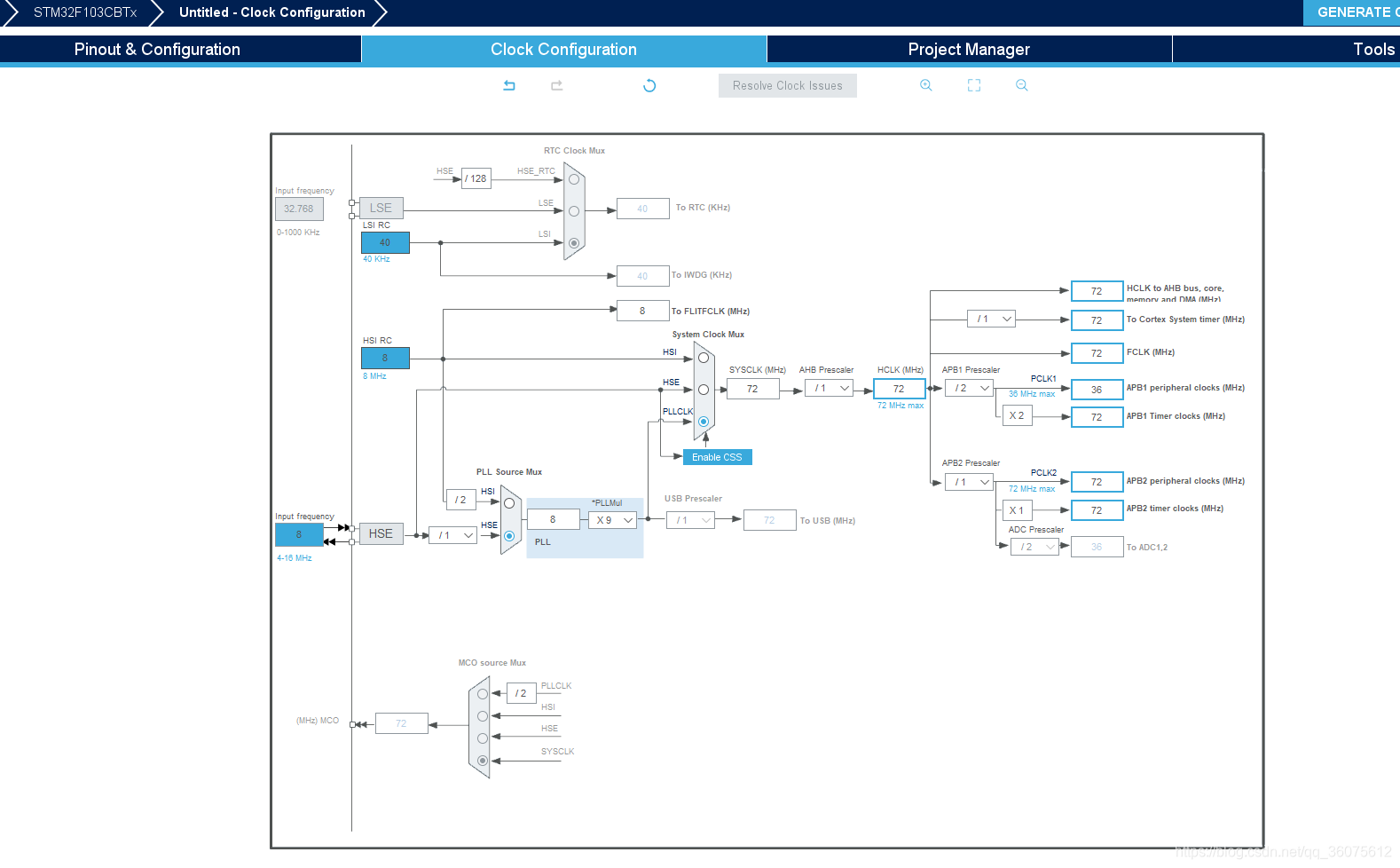

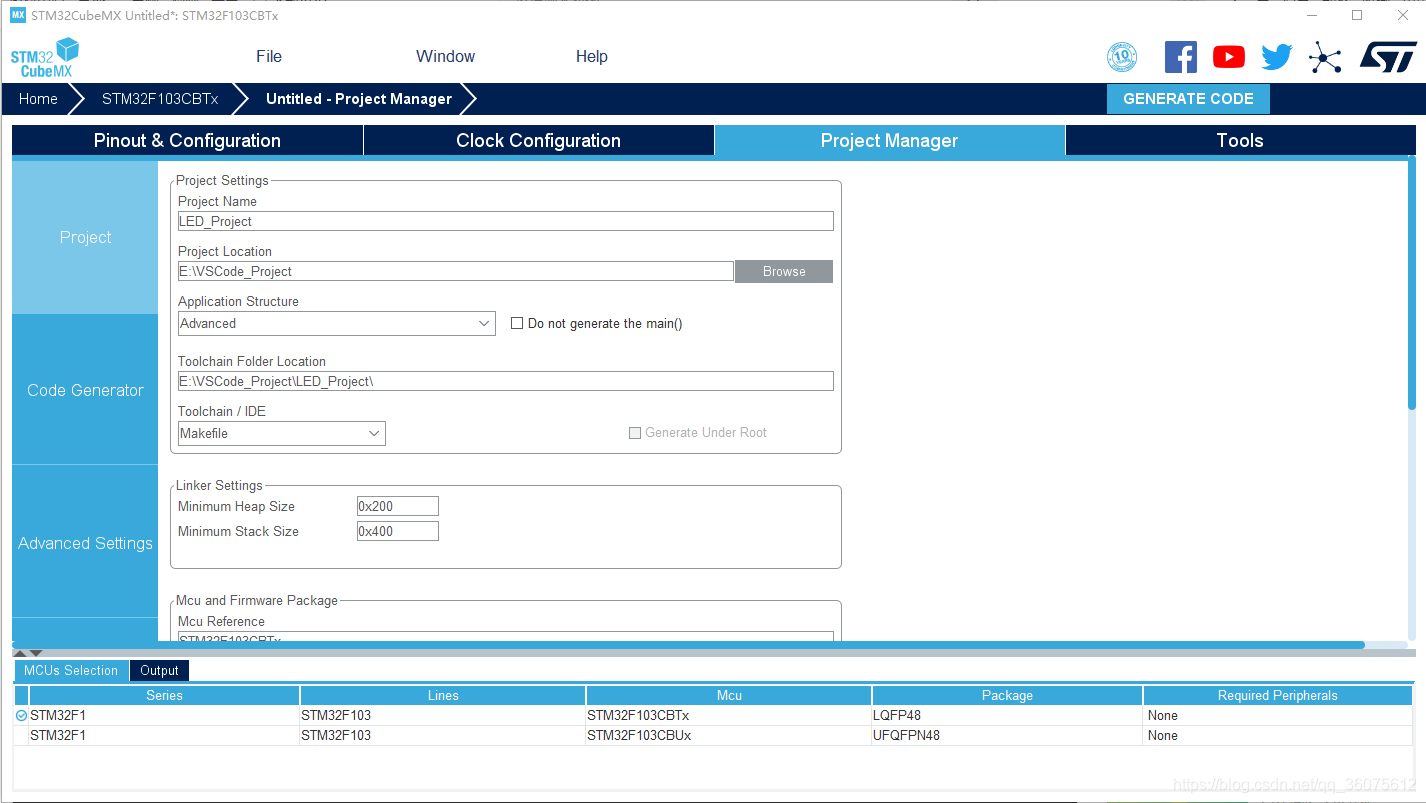

1、STM32CubeMX配置基础工程代码

（注：这里是基于STM32F103C8T6这款芯片生成代码，其它款芯片看官根据自己的需要选型即可。）

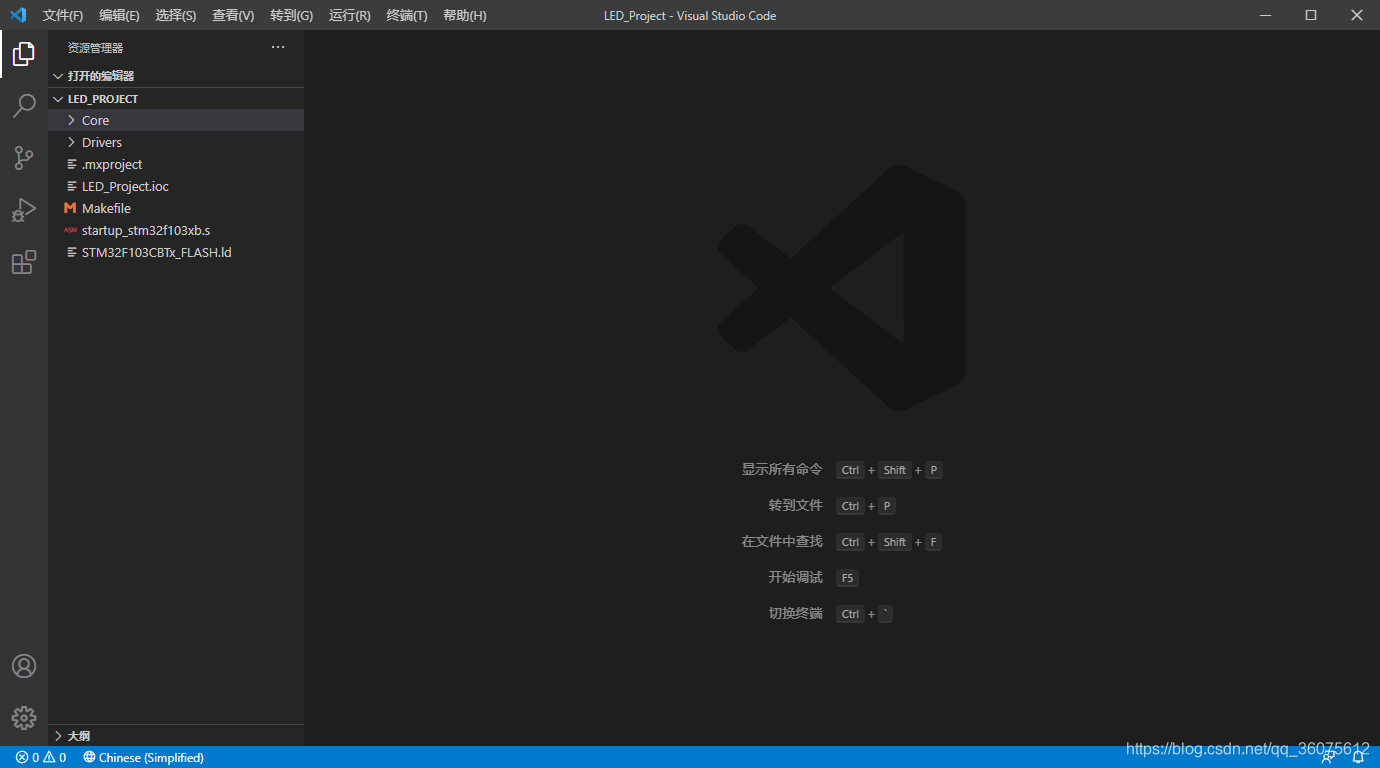

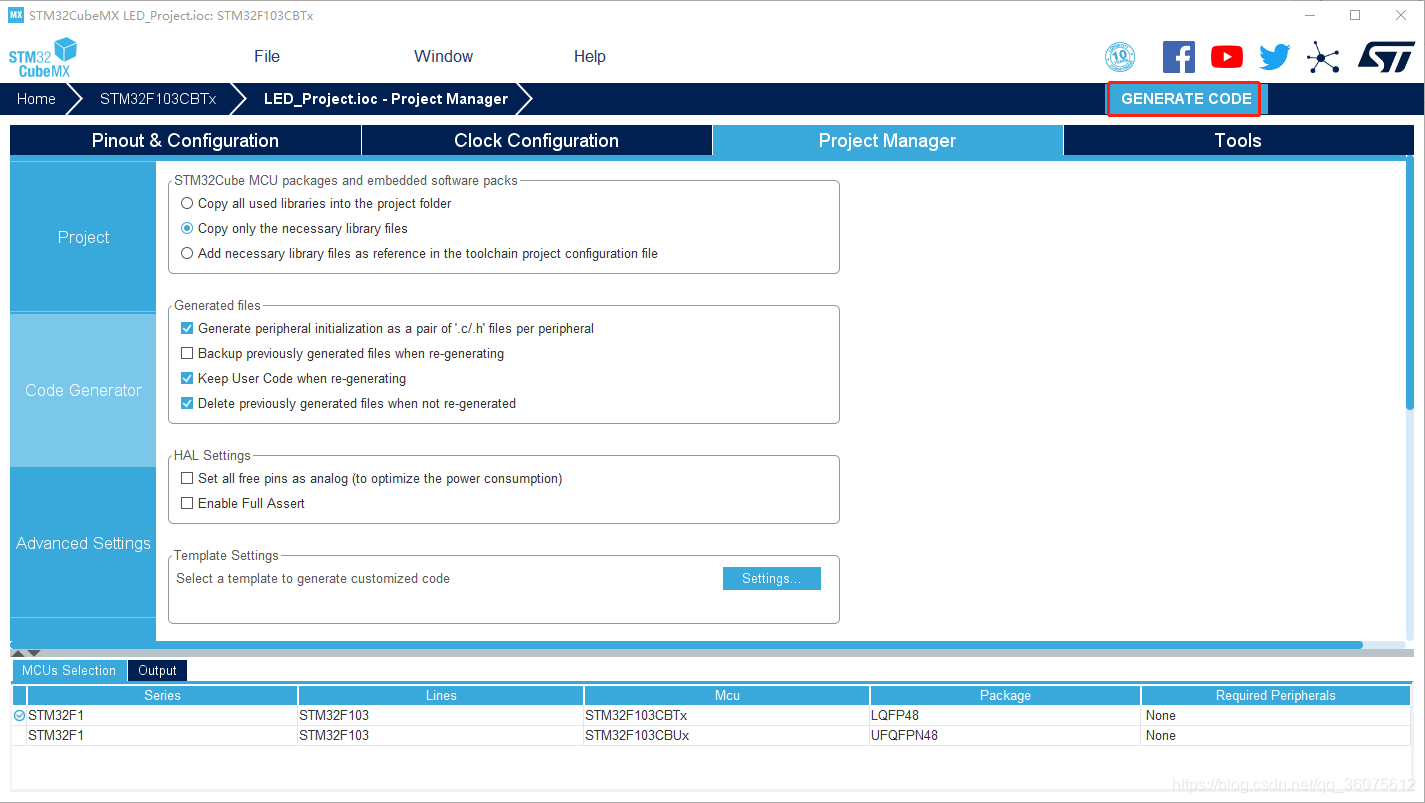

2、工程生成后，使用VSCode 打开STM32CubeMx生成的工程

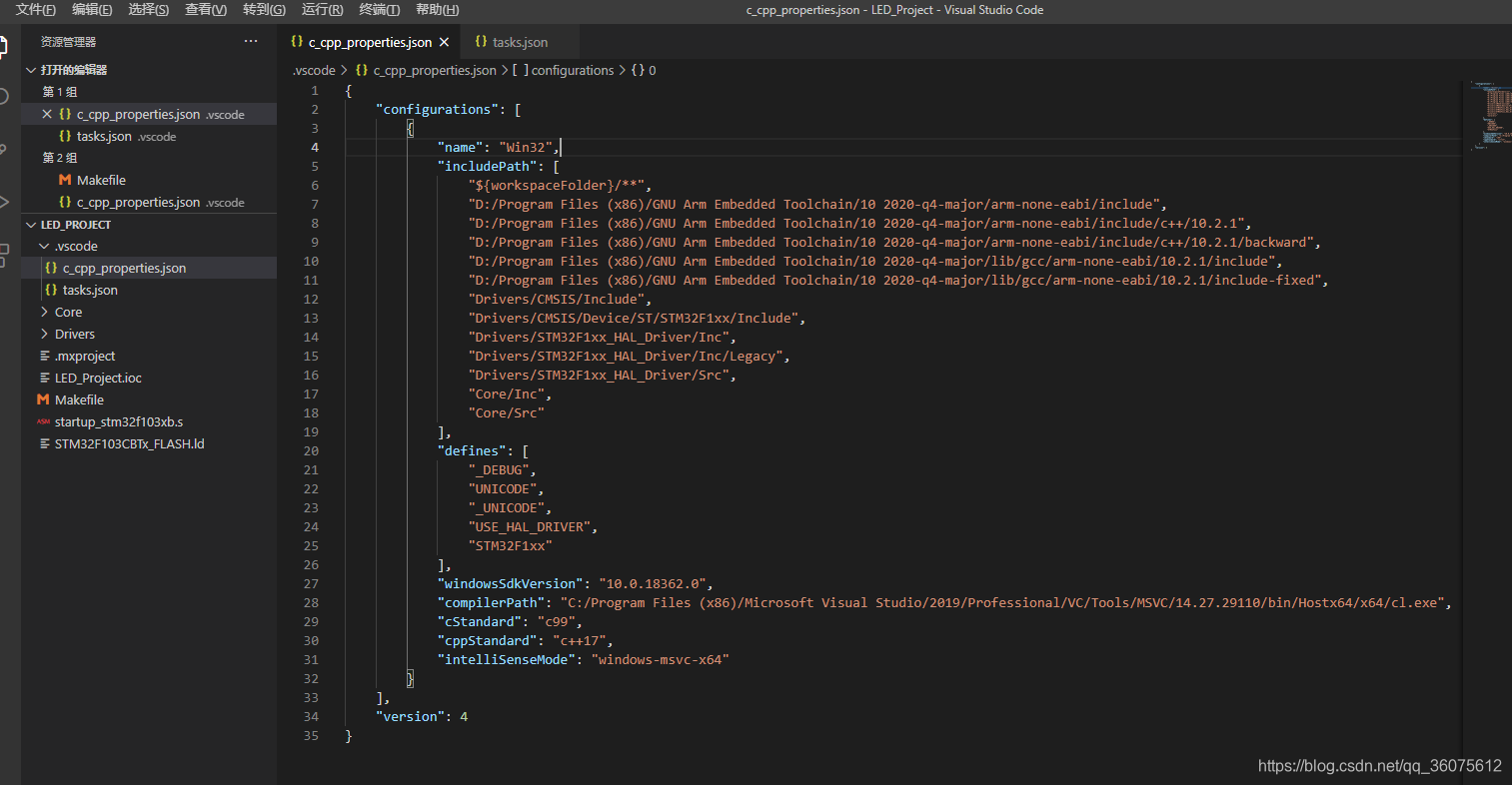

3、新建`c_cpp_properties.json`的配置文件

1）使用Ctrl+Shift+P打开命令行，输入edit configurations(json)它会在工程文件夹下生成一个.vscode文件夹并在其中创建一个c_cpp_properties.json的配置文件。其中的参数修改可以参考Makefile文件。

{
    "configurations": [
        {
            "name": "Win32",
            "includePath": [
                "${workspaceFolder}/**",
                "D:/Program Files (x86)/GNU Arm Embedded Toolchain/10 2020-q4-major/arm-none-eabi/include",
                "D:/Program Files (x86)/GNU Arm Embedded Toolchain/10 2020-q4-major/arm-none-eabi/include/c++/10.2.1",
                "D:/Program Files (x86)/GNU Arm Embedded Toolchain/10 2020-q4-major/arm-none-eabi/include/c++/10.2.1/backward",
                "D:/Program Files (x86)/GNU Arm Embedded Toolchain/10 2020-q4-major/lib/gcc/arm-none-eabi/10.2.1/include",
                "D:/Program Files (x86)/GNU Arm Embedded Toolchain/10 2020-q4-major/lib/gcc/arm-none-eabi/10.2.1/include-fixed",
                "Drivers/CMSIS/Include",
                "Drivers/CMSIS/Device/ST/STM32F1xx/Include",
                "Drivers/STM32F1xx_HAL_Driver/Inc",
                "Drivers/STM32F1xx_HAL_Driver/Inc/Legacy",
                "Drivers/STM32F1xx_HAL_Driver/Src",
                "Core/Inc",
                "Core/Src"
            ],
            "defines": [
                "_DEBUG",
                "UNICODE",
                "_UNICODE",
                "USE_HAL_DRIVER",
                "STM32F1xx"
            ],
            "windowsSdkVersion": "10.0.18362.0",
            "compilerPath": "C:/Program Files (x86)/Microsoft Visual Studio/2019/Professional/VC/Tools/MSVC/14.27.29110/bin/Hostx64/x64/cl.exe",
            "cStandard": "c99",
            "cppStandard": "c++17",
            "intelliSenseMode": "windows-msvc-x64"
        }
    ],
    "version": 4
}

当这一步配置好之后代码中的错误就会消失了。

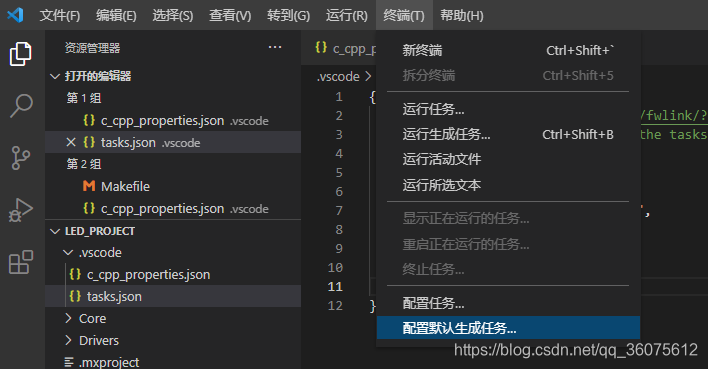

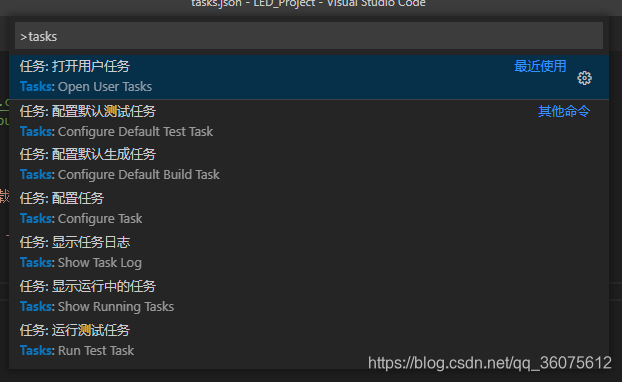

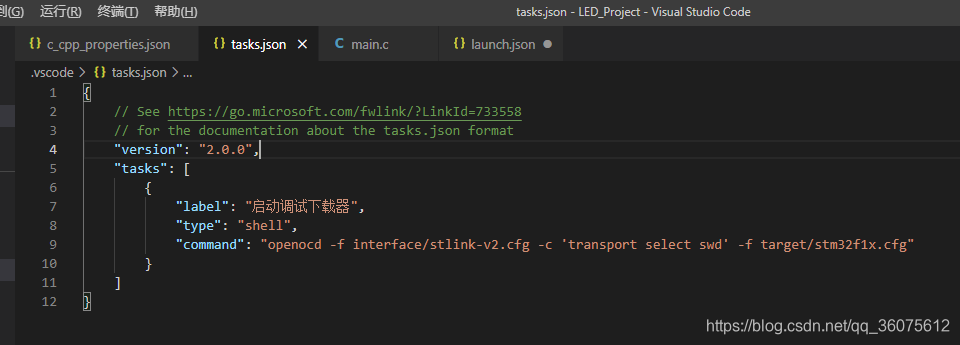

2）同理，使用Ctrl+Shift+P打开命令行，输入tasks它会在工程文件夹下生成一个.vscode文件夹并在其中创建一个tasks.json的配置文件，键盘回车

修改以下代码

{
    // See https://go.microsoft.com/fwlink/?LinkId=733558
    // for the documentation about the tasks.json format
    "version": "2.0.0",
    "tasks": [
        {
            "label": "启动调试下载器",
            "type": "shell",
            "command": "openocd -f interface/stlink-v2.cfg -c 'transport select swd' -f target/stm32f1x.cfg"
        }
    ]
}

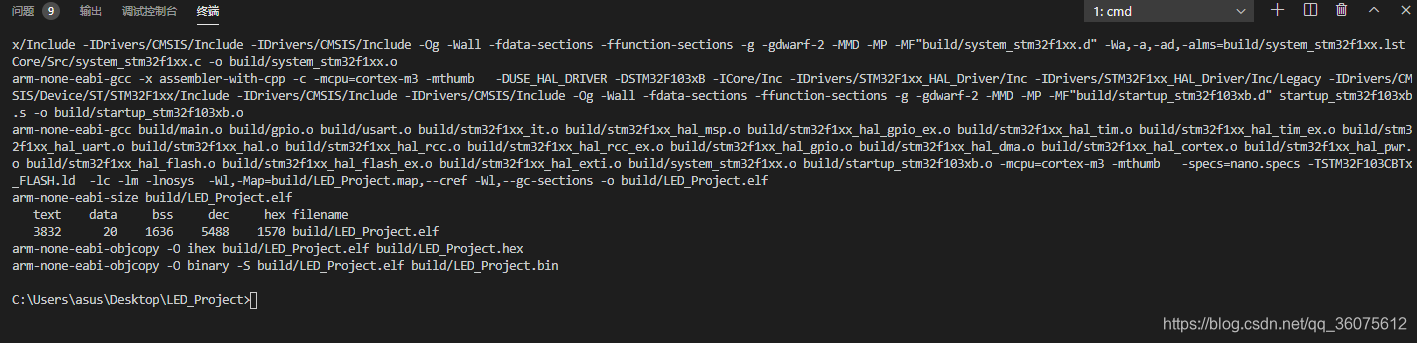

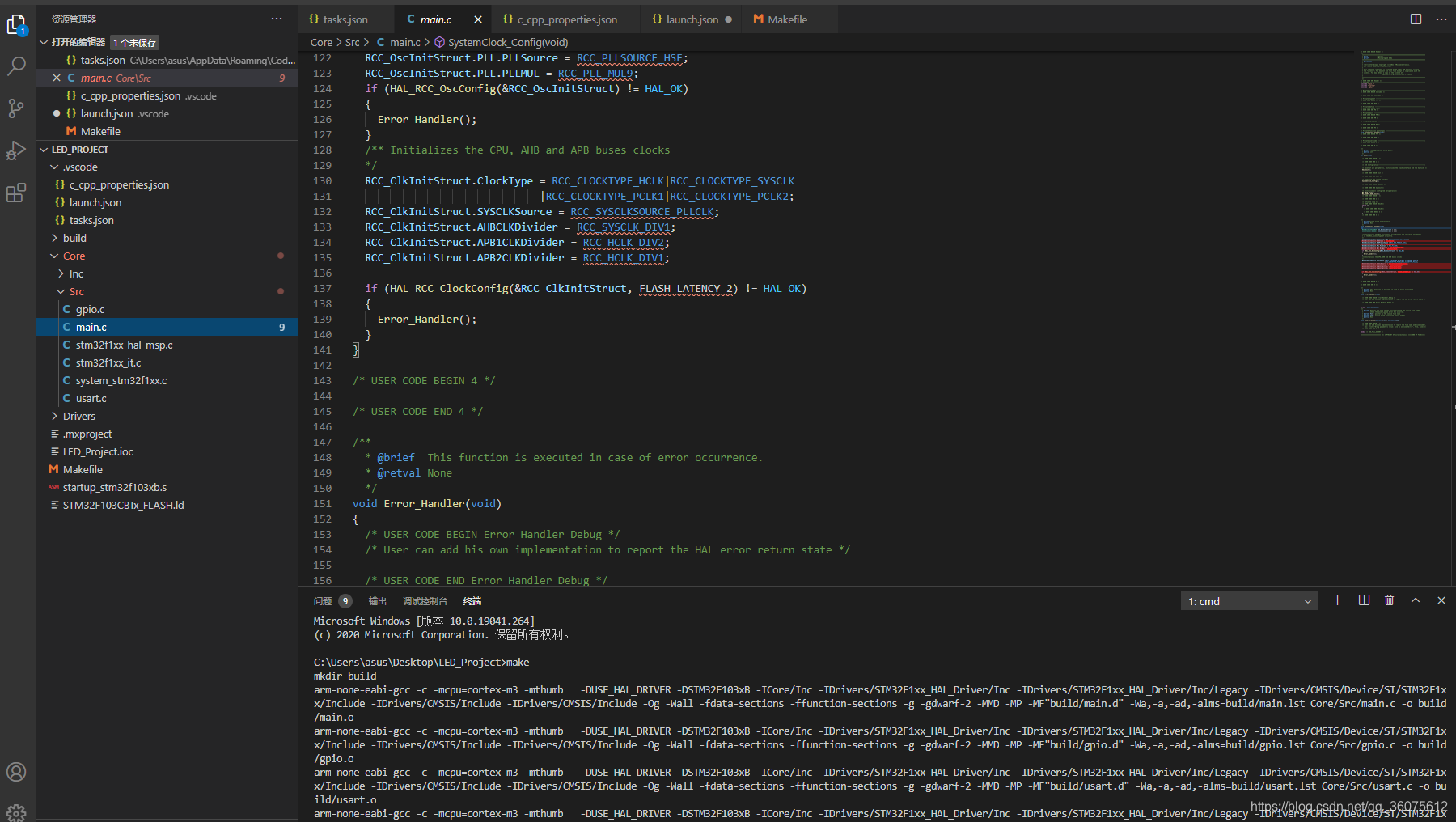

接下使用VScode的终端，输入《make》，编译工程文件

（注，如果此时，编译不了，重启VScode软件试试）

以上，表示编译完成。

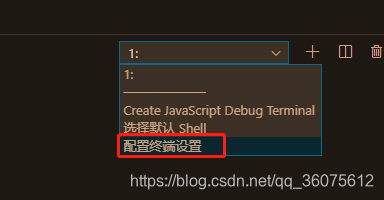

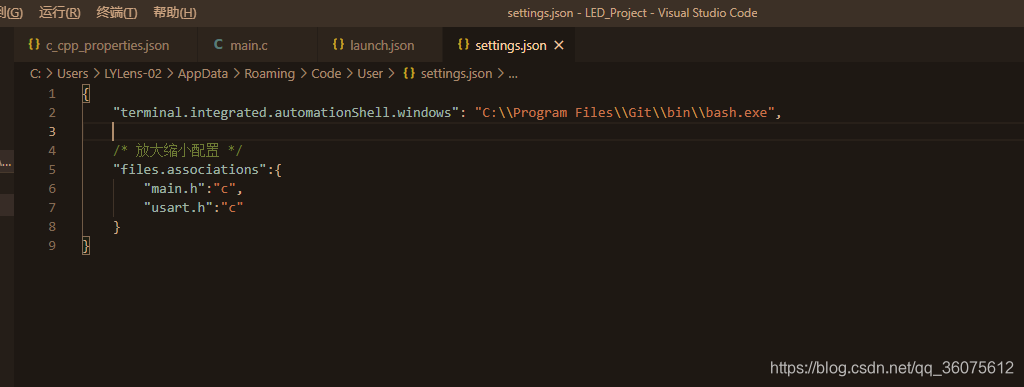

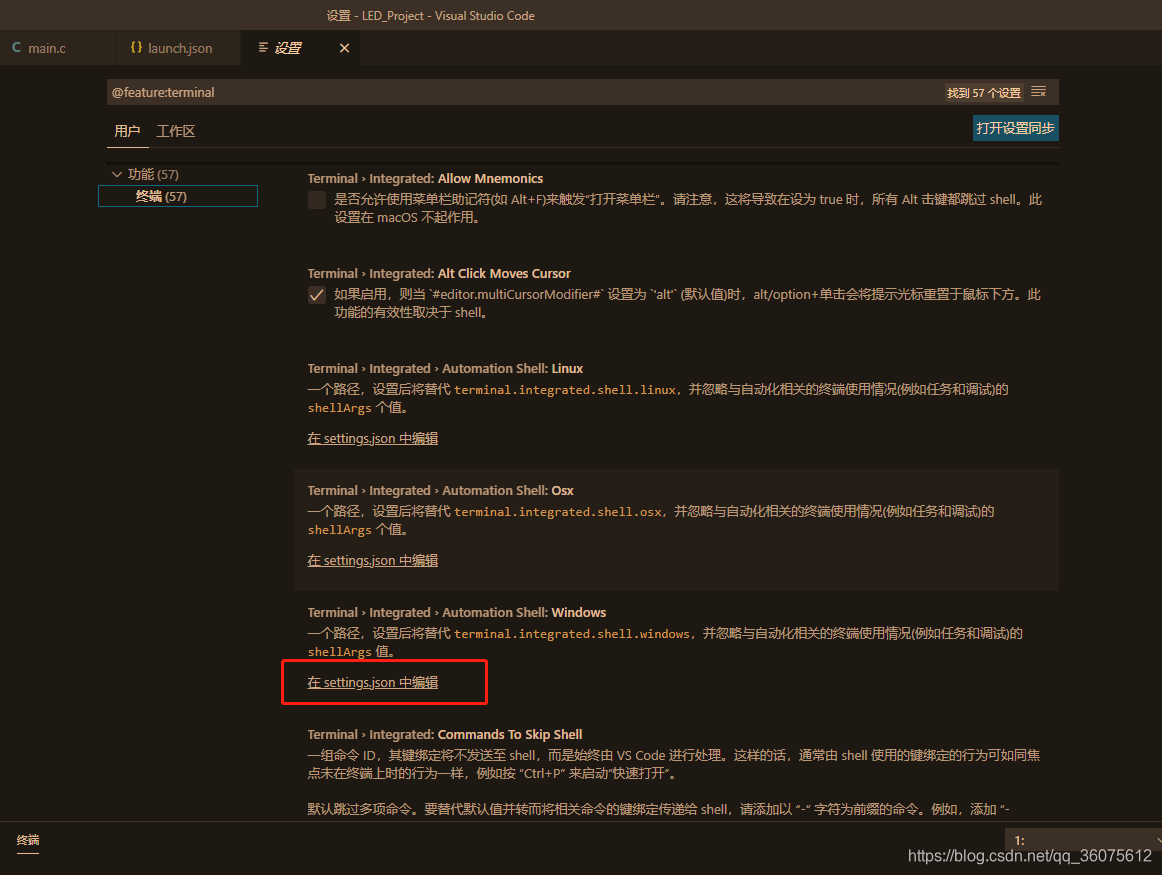

接下来要将VScode的终端换成GitBash，打开VScode设置搜索shell，找个下面这一项，点击在settings.json中编辑。

{
    "terminal.integrated.automationShell.windows": "C:\\Program Files\\Git\\bin\\bash.exe",

    /* 放大缩小配置 */
    "files.associations":{
        "main.h":"c",
        "usart.h":"c"
    }
}

键盘按F5，创建 lauch.json文件

{
    // 使用 IntelliSense 了解相关属性。
    // 悬停以查看现有属性的描述。
    // 欲了解更多信息，请访问: https://go.microsoft.com/fwlink/?linkid=830387
    "version": "0.2.0",
    "configurations": [

        {
            "name": "(gdb) 启动",
            "type": "cppdbg",
            "request": "launch",
            "program": "${workspaceFolder}/build/${workspaceRootFolderName}.elf",


            "args": [],
            "stopAtEntry": false,
            "cwd": "${workspaceFolder}",
            "environment": [],
            "externalConsole": false,
            "MIMode": "gdb",
            "miDebuggerPath": "arm-none-eabi-gdb.exe",
            "setupCommands": [
                {
                    "description": "为 gdb 启用整齐打印",
                    "text": "-enable-pretty-printing",
                    "ignoreFailures": true
                },
                {"text": "cd ${workspaceFolder}/build"},
                {"text": "file ${workspaceRootFolderName}.elf"},
                {"text": "target remote localhose:3333"},
                {"text": "monitor reset"},
                {"text": "monitor halt"},
                {"text": "load"}
            ]
        }
    ]
}
