DAPLink自制在线仿真+脱机烧录器

目录

概述

一、原理图​

二、PCB板​

三、实物​​

四、总结


概述

     本篇文章只要是介绍如何使用AD来绘制一款DAPLink在线仿真+脱机烧录器,做这个产品,起源于这位大佬开源项目链接。原理图是基于该开源项目基础上进行小部分修改,PCB板是自己Layout。
同时写这篇文章,也是想给一些自己喜欢DIY的攻城狮们参考。好了,有点啰嗦,进入正题。

环境:Altium Designer 21版本


一、原理图

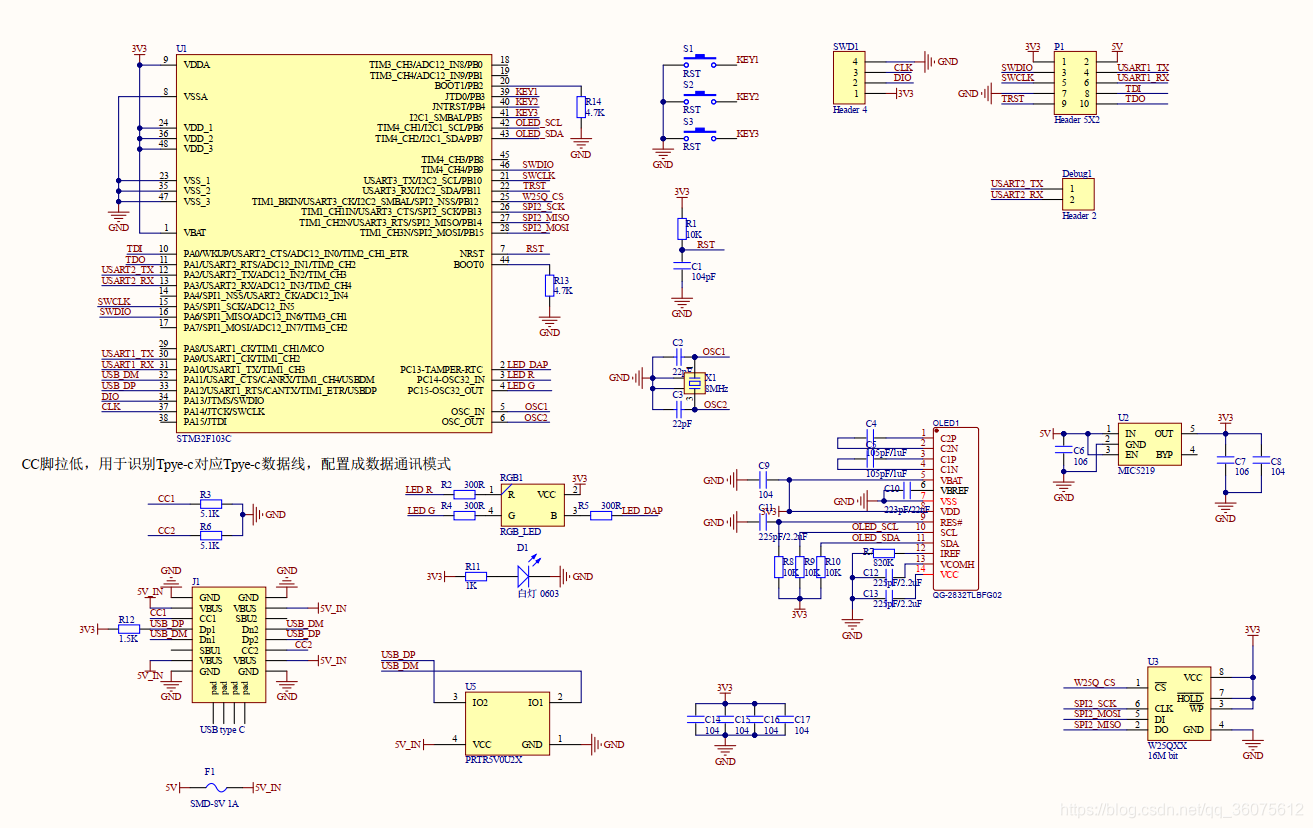

1)在开源项目的基础上进行修改而成。
更改地方:
a)、OLED使用IIC通讯方式。
b)、兼容TYPE-C对应TYPE-C公头识别

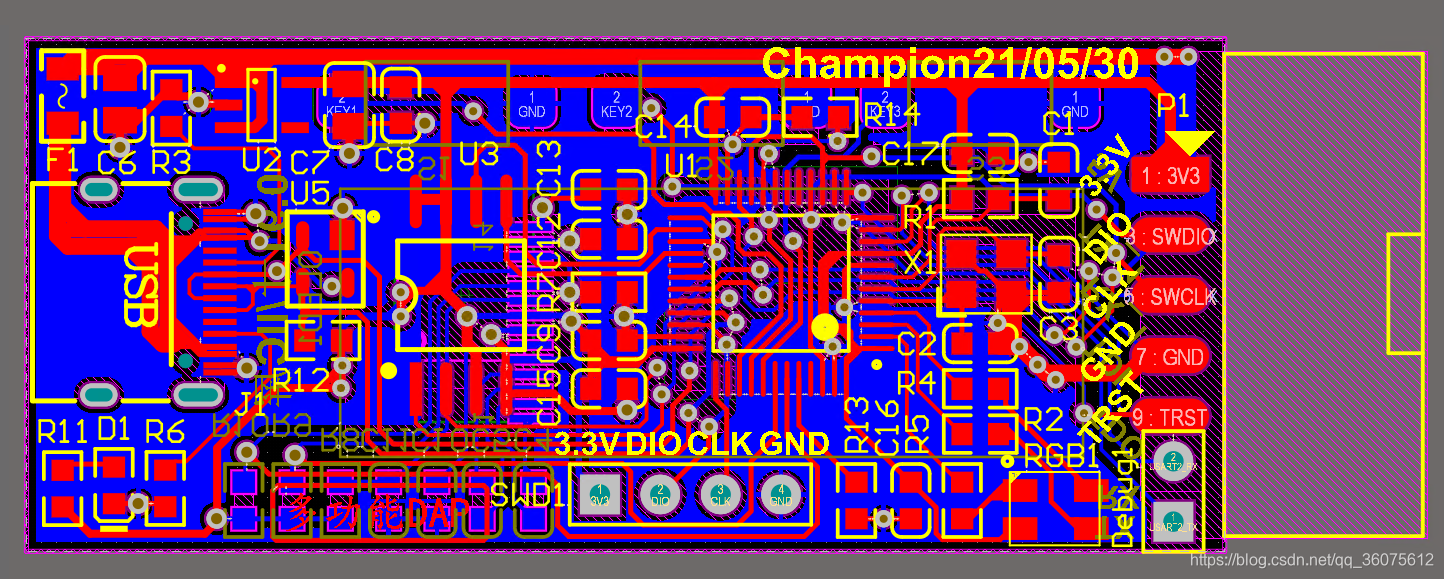

二、PCB板

3D效果图

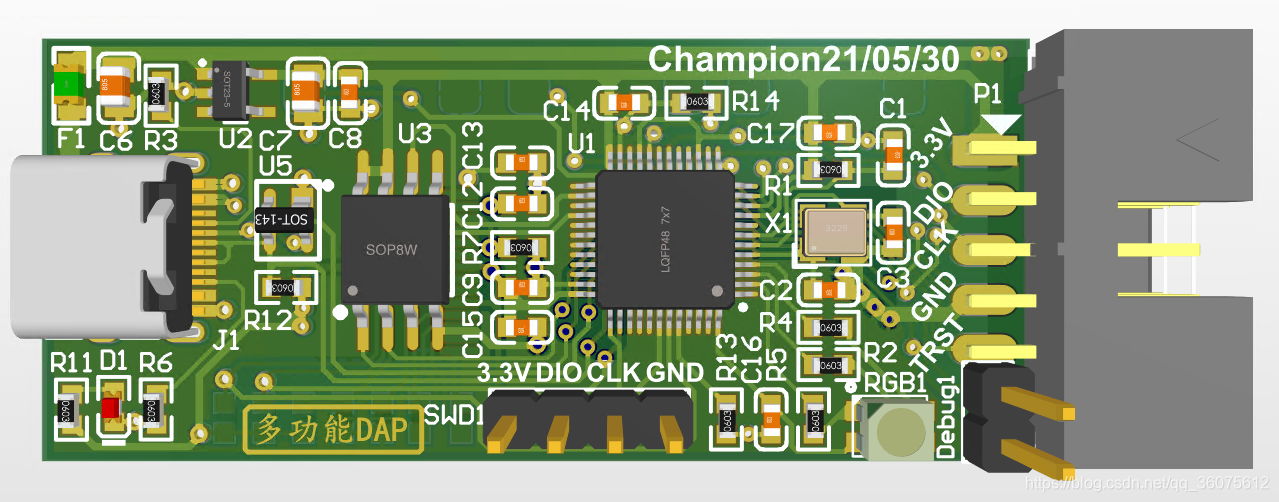

正面:

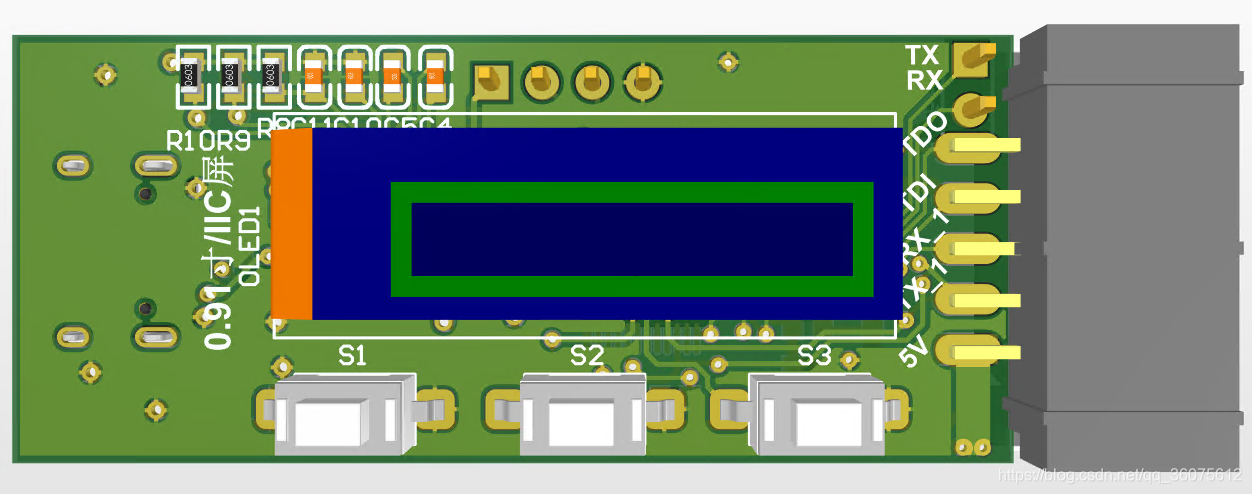

反面:

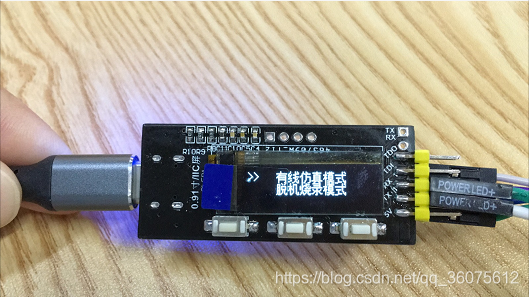

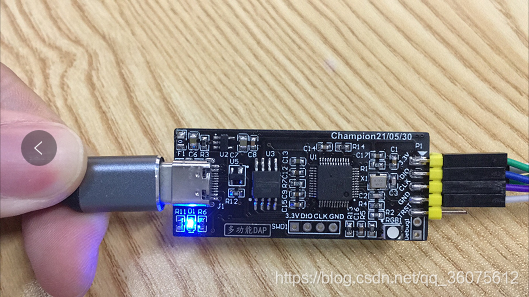

三、实物

四、总结


     自制属于自己的一款在线仿真+脱机烧录器,成就感还是足滴^_^,希望对一些动手能力强的攻城狮有点帮助。
