今天介绍下STC32G12K128开发板如何搭建开发环境。

一、需要准备的工具

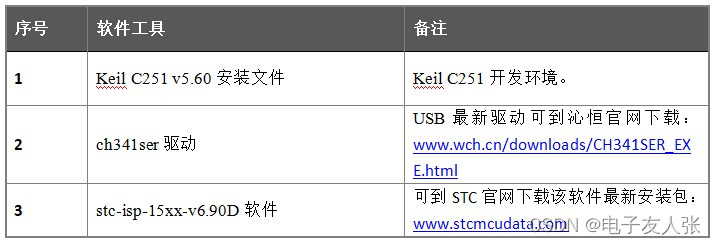

表1：需要的工具软件

在这里插入图片描述

1.搭建开发环境所需工具在资料包中的位置：

Keil C251 v5.60安装文件：“…\第2部分：开发软件工具\ 1 - KEIL C251安装软件”目录下的“c251v560”。
ch341ser驱动：“…\第2部分：开发软件工具\ 3 - CH340驱动程序” 目录下的“ch341ser”。
stc-isp-15xx-v6.90D软件：位于“…\第2部分：开发软件工具\ 2 - STC-ISP下载软件”目录下的“stc-isp-15xx-v6.90D”。

2.注意事项：

Keil的安装路径不宜太深，安装路径不可有中文。（并非安装路径有中文就一定会出问题，只能说安装路径使用全是较简洁的英文会大大降低安装出错的概率，请知悉！）
用户在安装Keil C251前电脑可能已经安装有了Keil C51版本的软件，建议将Keil C251安装在其他盘的目录下。
stc-isp-15xx-v6.90D软件无需安装，直接双击打开即可使用。

二、搭建Keil开发环境

1.Keil C251简介

Keil C251是美国Keil公司（该公司2005年被ARM公司收购）出品的针对251微控制器系列兼容单片机C语言软件开发系统。
与汇编相比，C语言在功能上、结构性、可读性、可维护性上有明显的优势，因而易学易用。Keil提供了包括C编译器、宏汇编、连接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境（uVision）将这些部分组合在一起。Keil C251是支持251微控制器体系结构的Keil开发工具，适合每个阶段的开发人员，不管是专业的应用工程师，还是刚学习嵌入式软件开发的学生。
扩展：Keil公司开发的ARM开发工具MDK（Microcontroller Development Kit），是用来开发基于ARM核的系列微控制器的嵌入式应用程序。

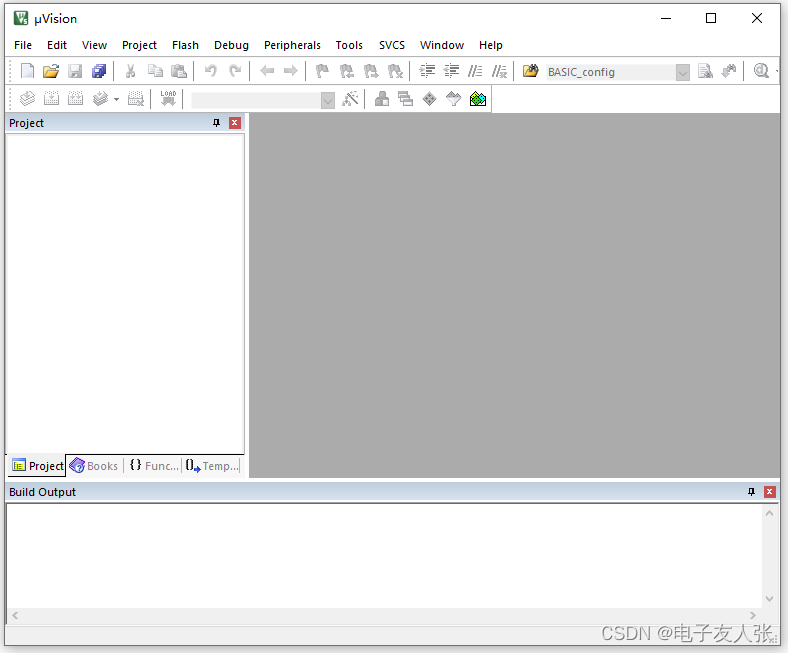

本文档中使用的Keil C251版本是5.60，打开后的主界面如图所示。

在这里插入图片描述

图1：Keil C251主界面

2.安装Keil C251

开发板配套资料包里面已经下载好了Keil C251安装文件，安装文件的位置在开发板资料包的“…\第2部分：开发软件工具\ 1 - KEIL C251安装软件”目录下。

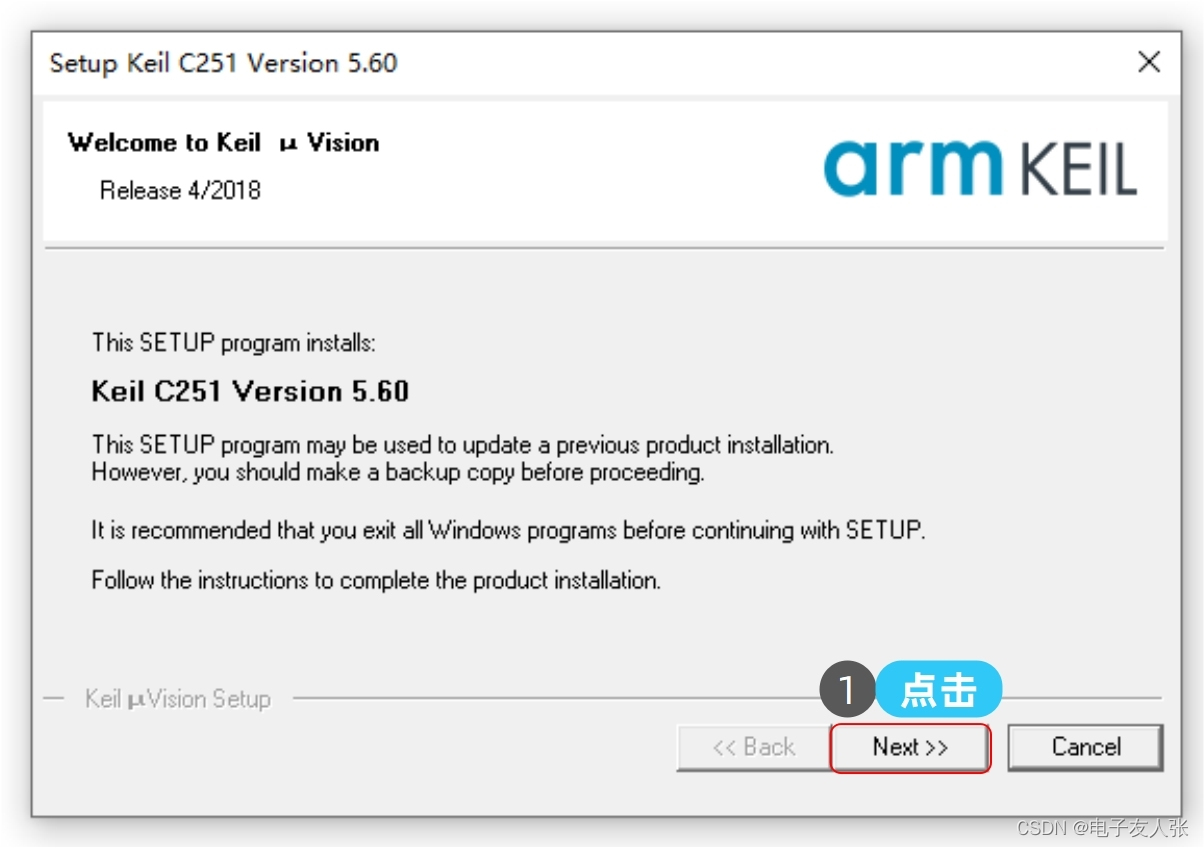

1.解压压缩文件c251v560，双击打开 “c251v560.exe”，弹出 Keil C251 V5.60的安装向导，单击【Next】，如下图所示。
在这里插入图片描述

图2：打开Keil C251安装软件

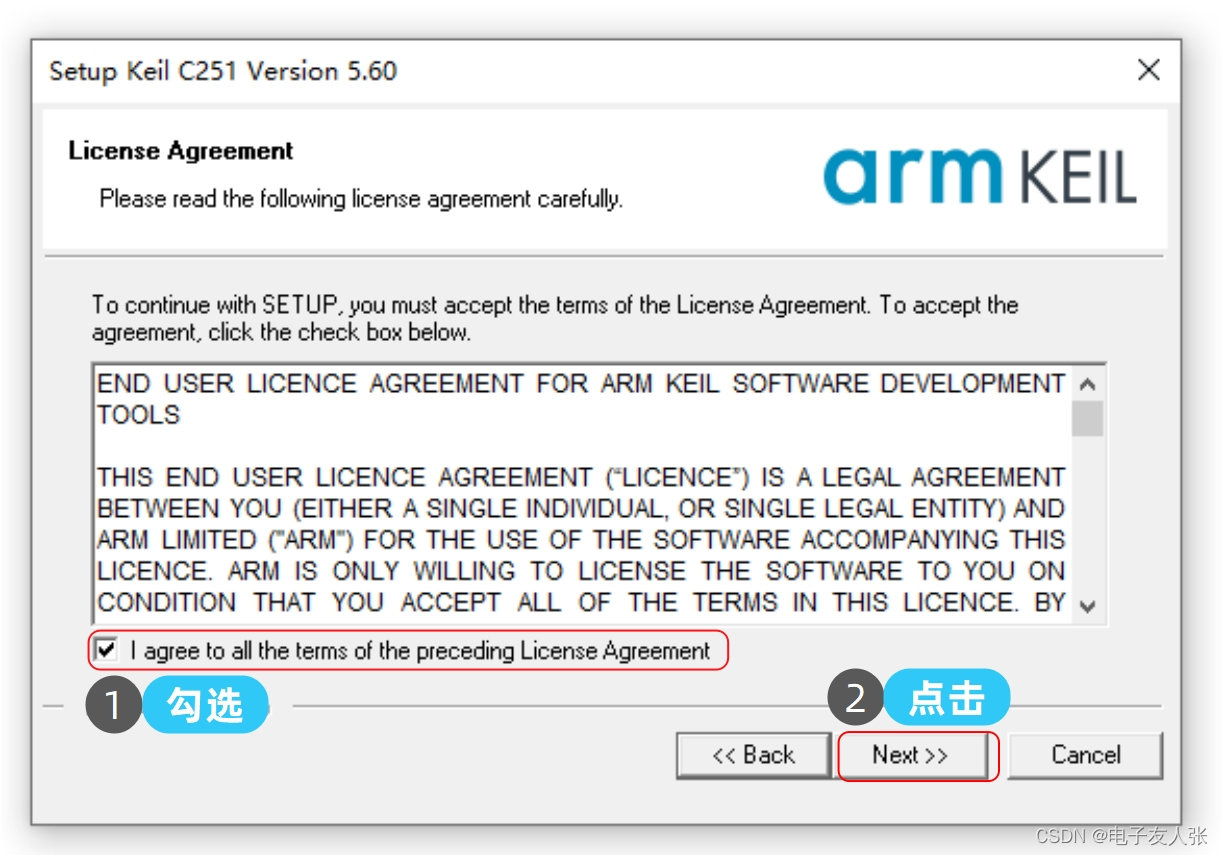

2.勾选【I agree to …】，然后点击【Next】，如下图所示。
在这里插入图片描述

图3：勾选Keil C251安装协议

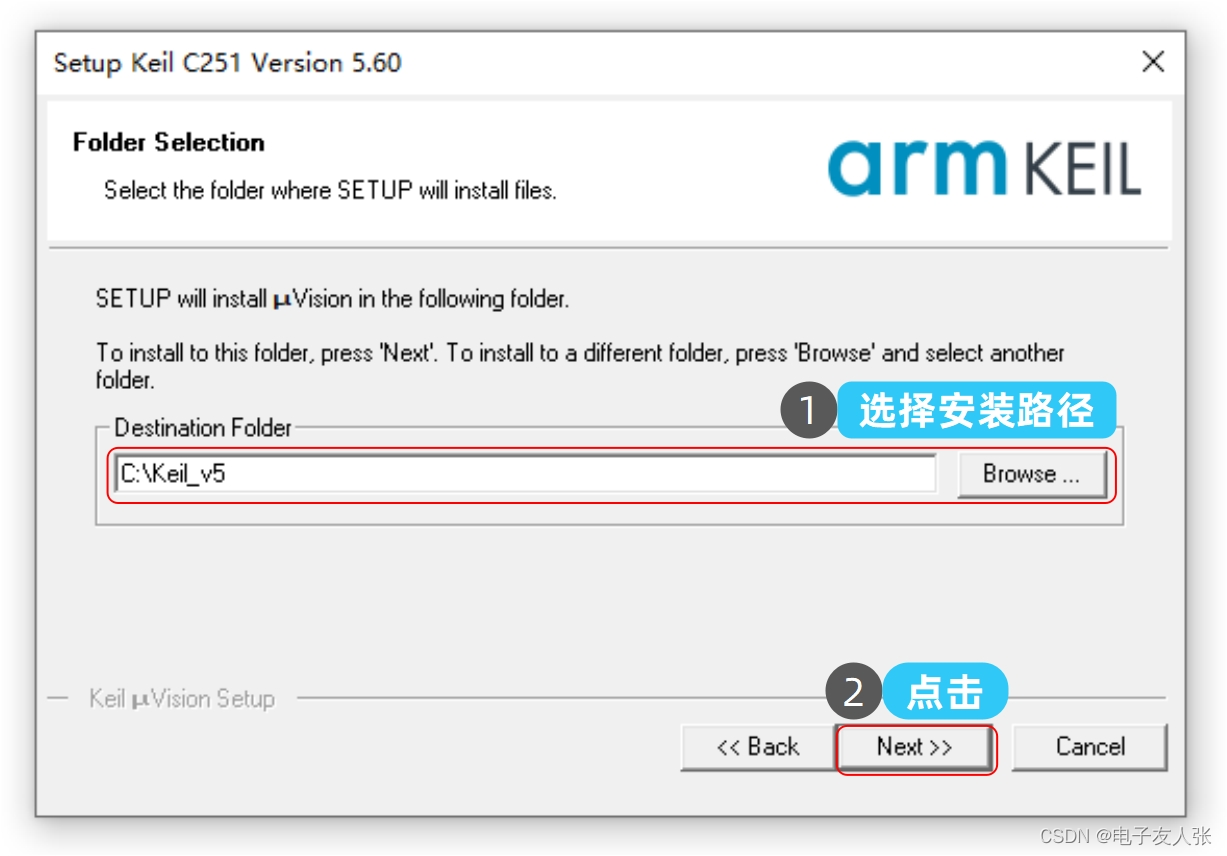

3.选择安装路径，如下图所示。
此处，可以根据自己的需要选择安装路径，本文档设置的安装路径是C:\Keil_v5，即安装在C盘。（也可选择安装路径是D:\Keil_v5）
在这里插入图片描述

图4：添加Keil C251安装路径

☆注：用户可安装在默认路径下，可以省去一些不必要的麻烦。如果用户安装在其他路径，要注意路径不宜过深，并且路径中不要出现带有中文的文件夹。

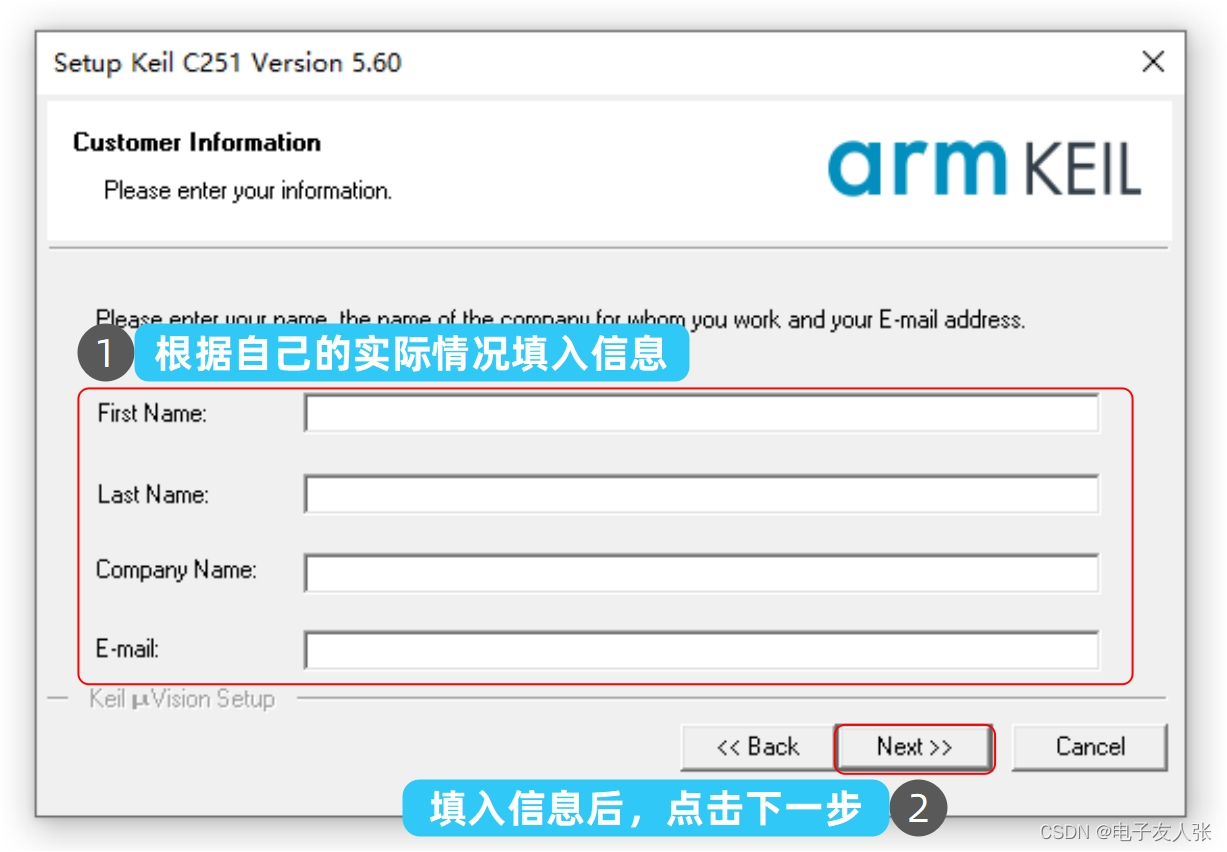

4.根据提示填入相关用户信息，然后点击【Next】，如下图所示。

在这里插入图片描述

图5：填写Keil C251安装信息

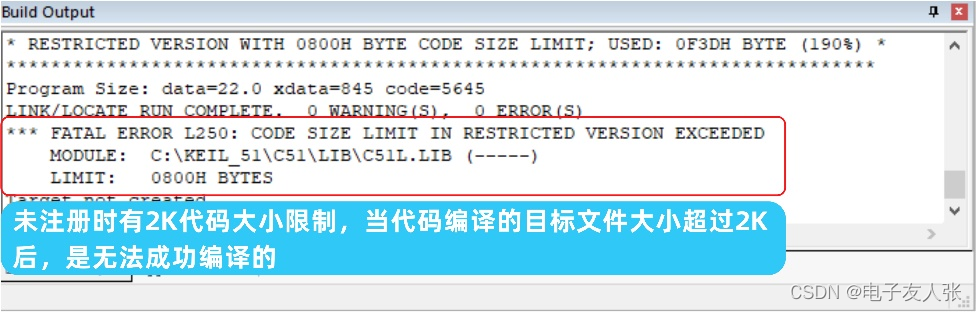

☆说明：未注册版本有2K的代码限制，当超过2K时，是无法编译工程的。

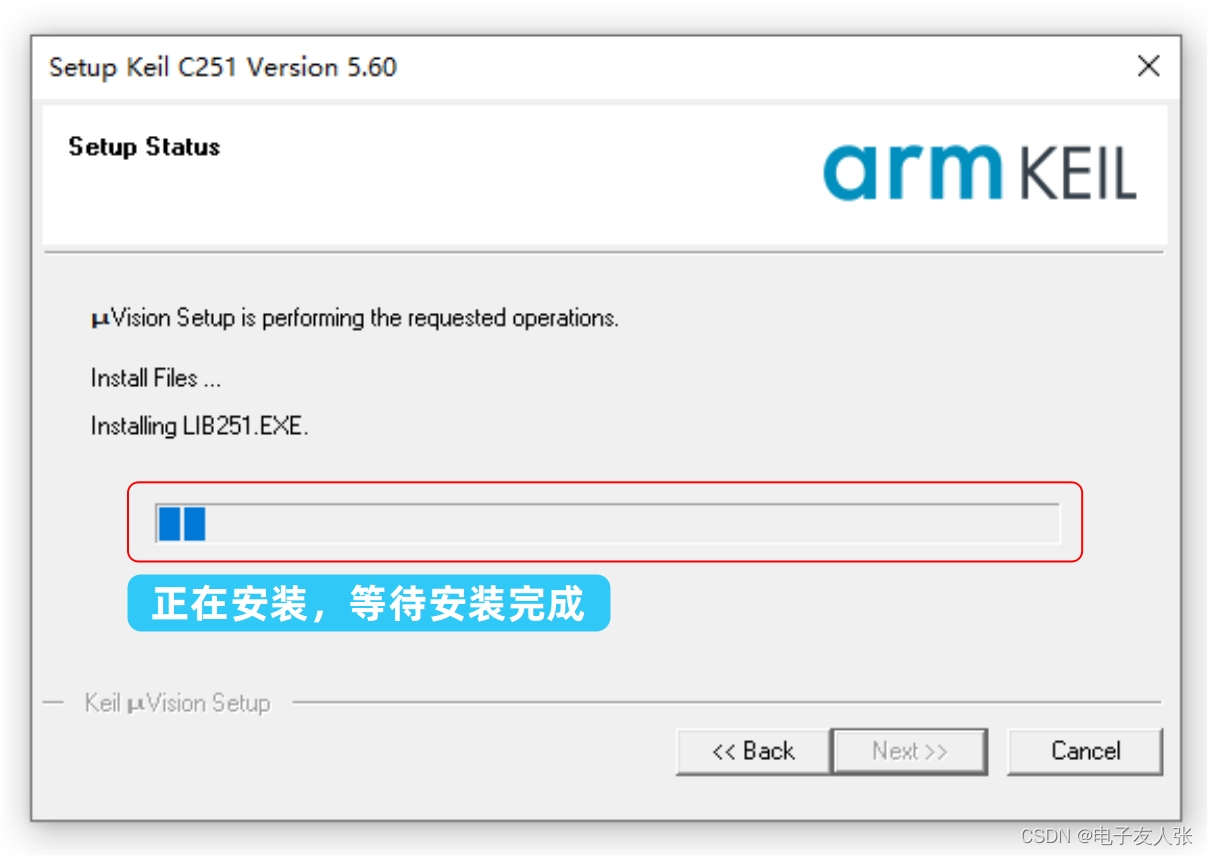

5.Keil C251开始安装，等待Keil C251安装完成，如下图所示。

在这里插入图片描述

图6：Keil C251安装中

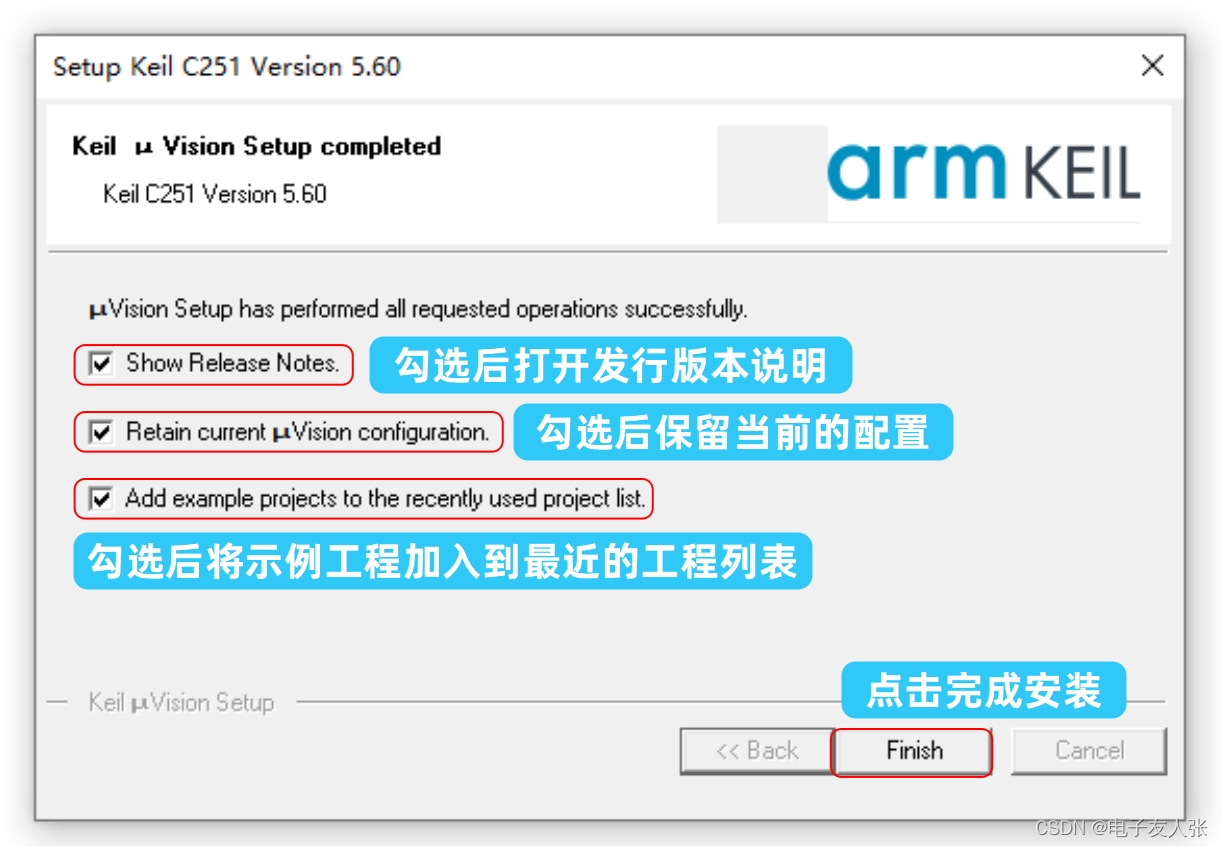

6.点击【Finish】完成安装，如下图所示。

在这里插入图片描述

图7：Keil C251安装完后

3.安装ch341ser驱动

开发板上设计了USB转TTL电路，使用的USB转串口芯片是CH340，使用前需要安装驱动。

☆说明：如果计算机上已经安装了CH340的驱动，则无需再安装，可直接跳过此步骤。

CH340和CH341的驱动一样，开发板配套资料包里面已经下载好了驱动，驱动的位置在开发板资料包的“…\第2部分：开发软件工具\ 3 - CH340驱动程序(支持WIN10)” 目录下。

1.解压压缩文件ch341ser，双击打开 “ch341ser.exe”，出现下面界面，点击安装。
在这里插入图片描述

图8：打开CH340驱动软件

☆说明：安装USB转串口驱动失败的处理方法。

用Type-C USB数据线将开发板J1连接到电脑的USB口，并将开发板上的电源开关拨到“ON”的位置，确认开发板的电源指示灯已经点亮后，再安装USB转串口驱动即可。
2.查看CH340的端口号：
需要使用USB数据线连接电脑和开发板并打开开发板上的电源开关后才能查看。
选中“我的电脑”后右键打开属性窗口，再打开设备管理器，在设备管理器中查看CH340的端口号，如下图所示。

在这里插入图片描述

图9：设备管理器中查看CH340设备

4.stc-isp-15xx-v6.90D软件安装使用

STC-ISP-15xx是 STC（宏晶科技）针对STC单片机提供的专用的ISP下载软件， STC-ISP-15xx使用简便，并且集成了众多的实用工具，如串口调试助手、波特率和定时器计算工具等，现已被广泛使用。该软件版本会在STC官网上不断更新，用户后续可查看并下载最新版本，STC官网：http://www.stcmcudata.com/
开发板配套资料包里面已经下载好了stc-isp-15xx-v6.90D安装文件，安装文件的位置在开发板资料包的位于“…\第2部分：开发软件工具\ 2 - STC-ISP下载软件”目录下。
STC-ISP-15xx是绿色软件，无需安装，解压后即可使用，但是我们需要使用STC-ISP-15xx软件将STC器件/头文件和仿真驱动添加到keil，否则，keil里面是找不到对应的芯片的，操作步骤如下。

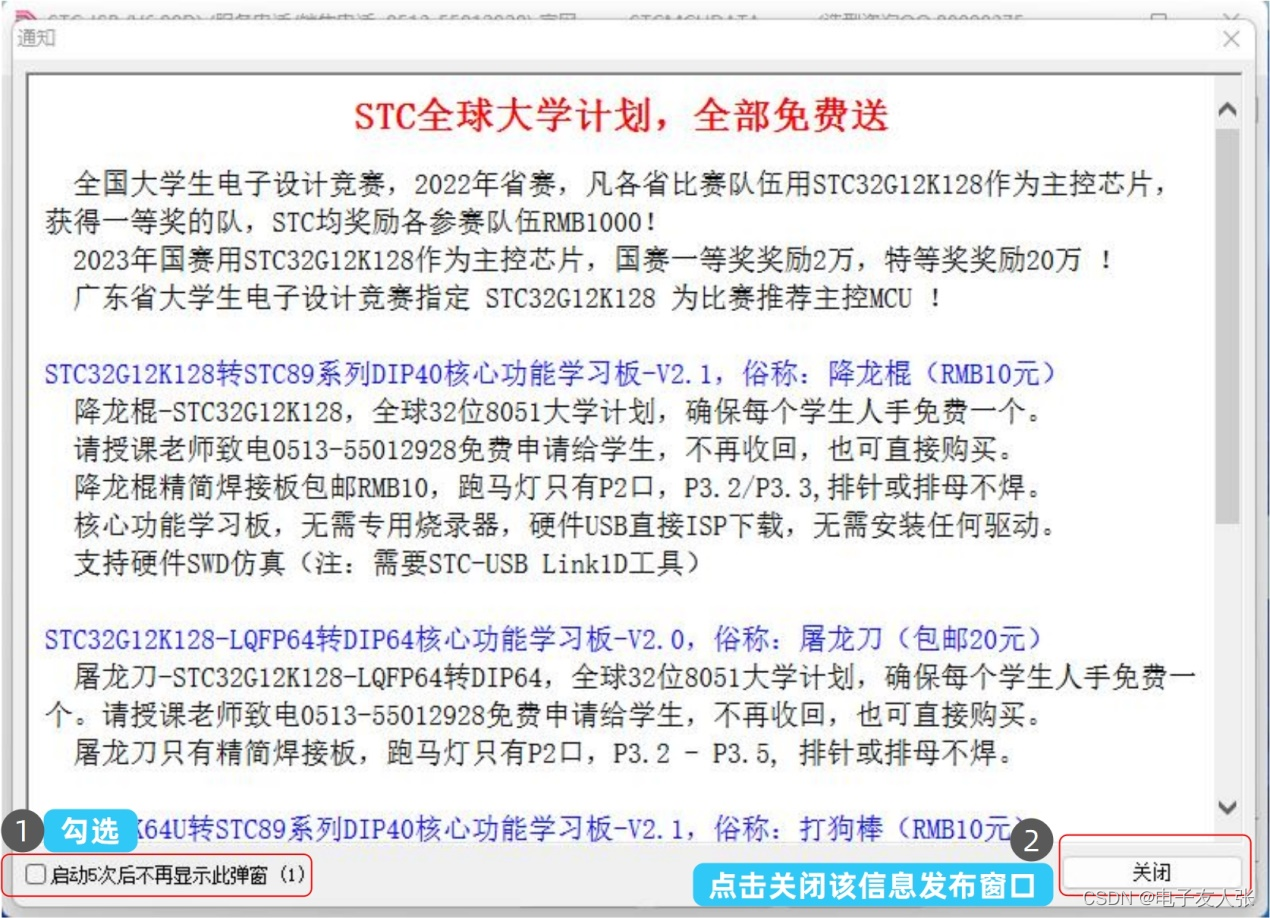

解压压缩文件stc-isp-15xx-v6.90D，双击“stc-isp-15xx-v6.90D.exe” 打开STC-ISP-15xx软件，打开后，会弹出产品通知信息窗口，如果下图所示，点击[关闭]按钮关闭通知窗口即可。

在这里插入图片描述

图10：打开STC-ISP软件

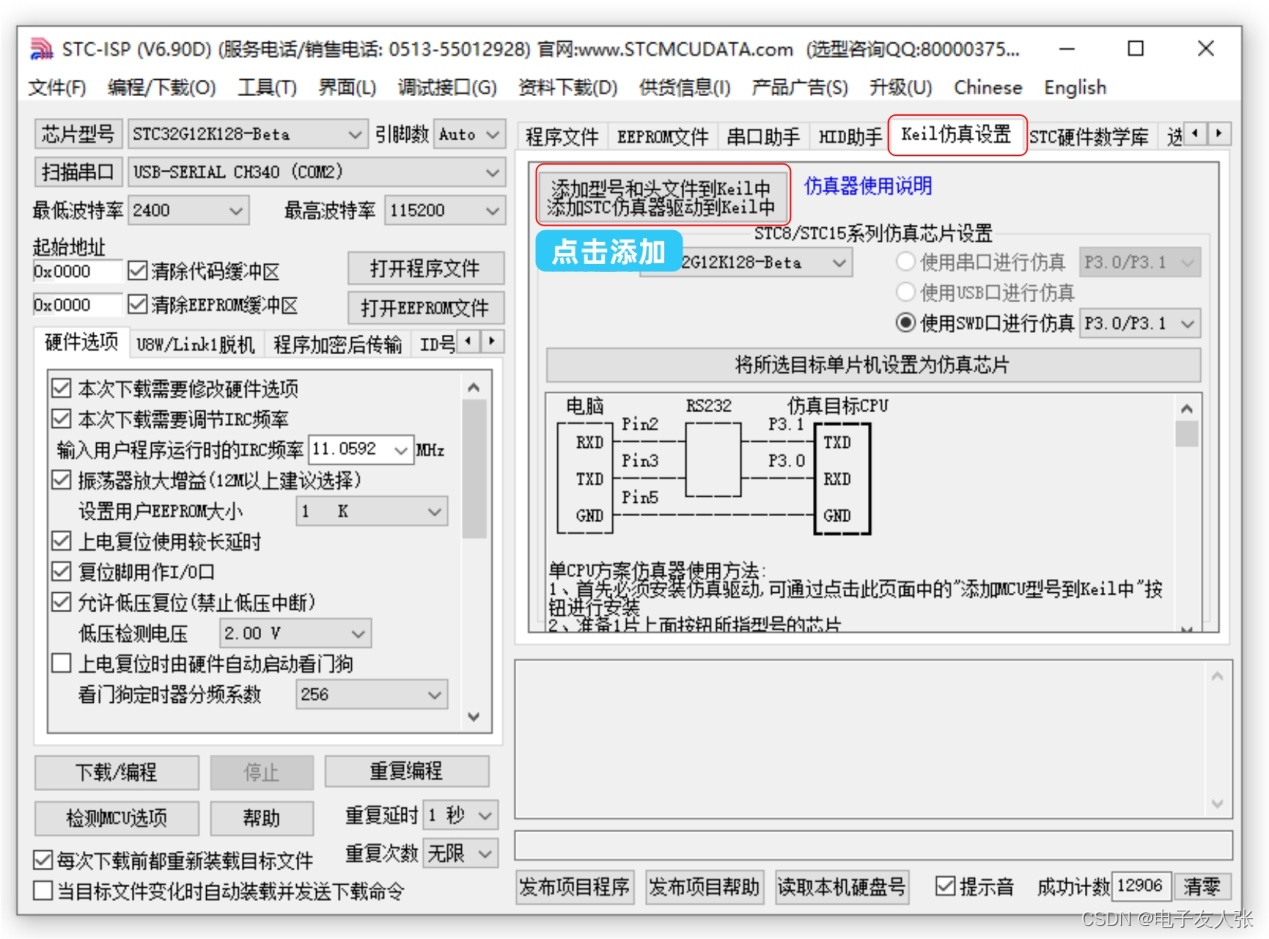

打开“keil仿真设置”选项卡，点击“添加型号和头文件到keil中…”按钮添加。

在这里插入图片描述

图11：添加头文件和仿真设置

☆说明：无论开发板选择的是不是仿真型芯片，都需要进行此步操作。

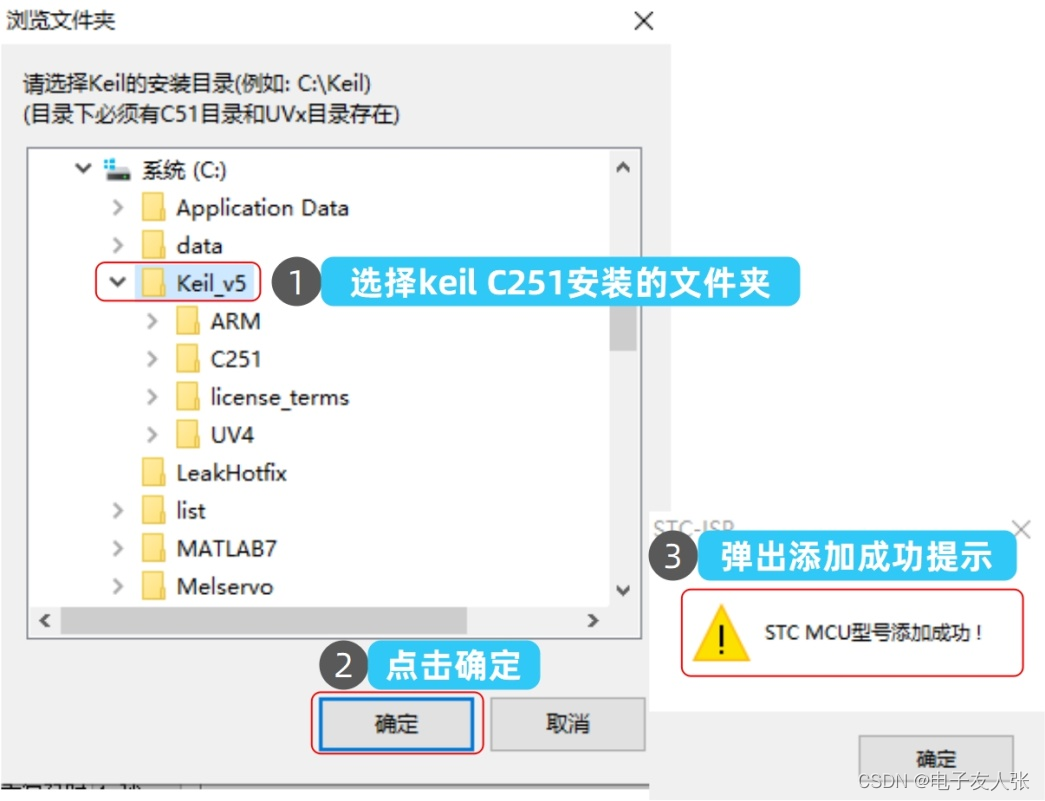

在弹出的窗口中导航到keil C251的安装文件夹，选中文件夹后点击[确定]，添加成功后会弹出提示窗口，如下图所示。

在这里插入图片描述

图12：添加头文件和仿真设置成功

三、Keil常用操作

1.批量注释和批量取消注释

在编写和调试程序的时候，我们经常会遇到需要注释代码块的情况（多行代码），这里我们给出两种常用的批量注释方法。
1.第一种方法：使用菜单栏中的快捷按钮
批量注释方法：先选中需要注释的代码，然后点击下图中红框内的按钮即可批量注释代码。

在这里插入图片描述

图13：批量注释

取消批量注释方法：先选中需要取消注释的代码，然后点击下图中红框内的按钮即可批量取消代码注释。

在这里插入图片描述

图14：批量取消注释

2.第二种方法：使用条件编译

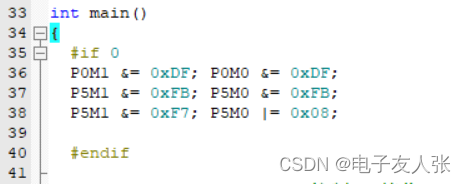

下图中使用条件编译命令“#if…endif”注释了36、37、38行这三行代码，如果要取消注释，把0改为1即可，这种方法简单快捷，在调试中很实用。

在这里插入图片描述

图15：使用条件编译命令注释代码块

2.返回/前进

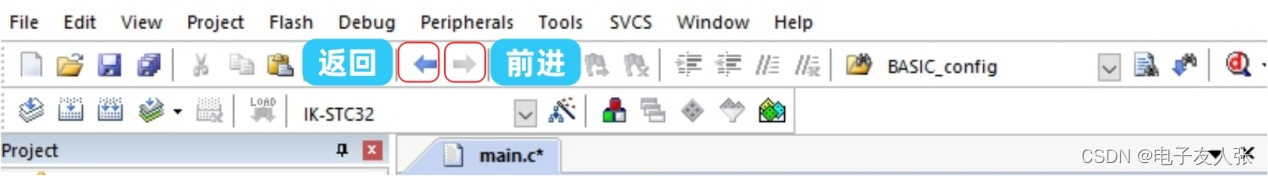

浏览程序的时候，经常需要返回到上次浏览的位置或者前进到上次返回的位置，这时，可以使用下图所示的快捷按键。

在这里插入图片描述

图16：前进和返回

3.跳转到变量或函数定义位置

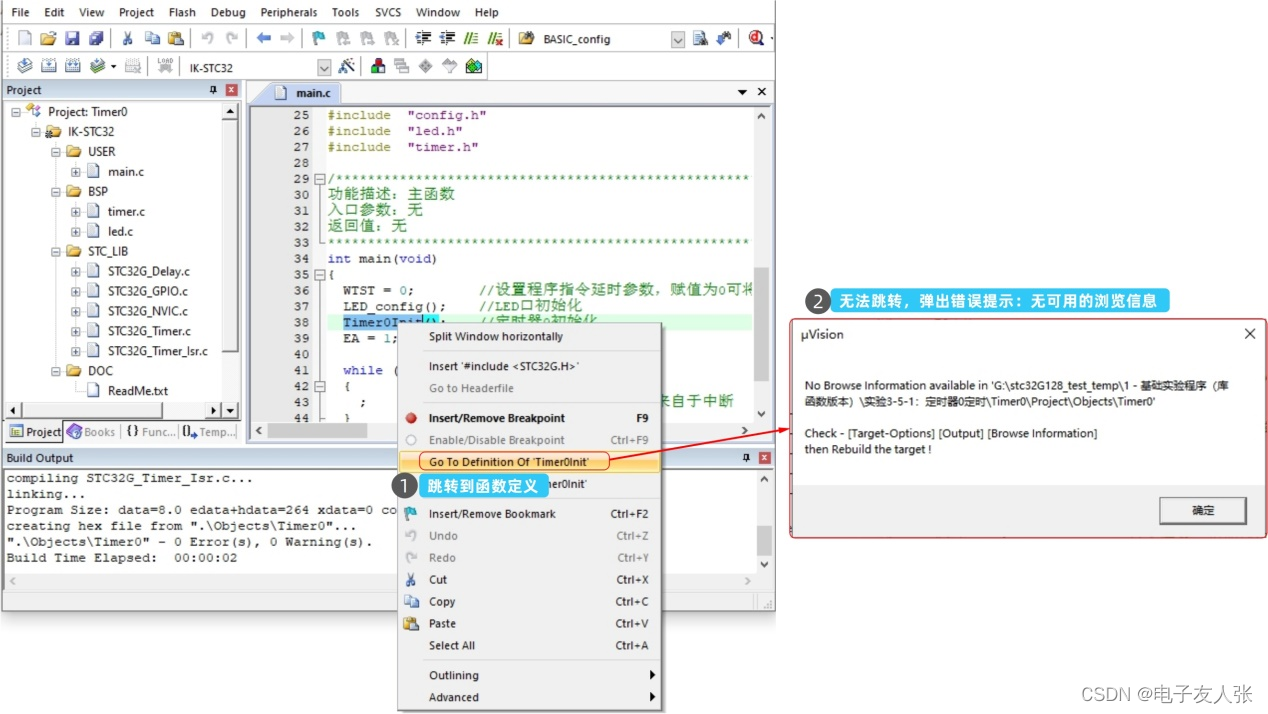

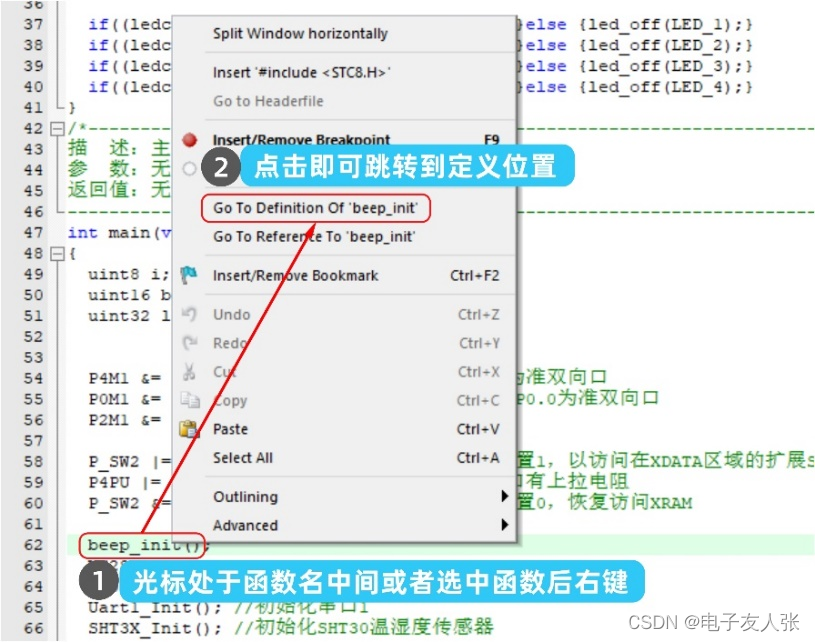

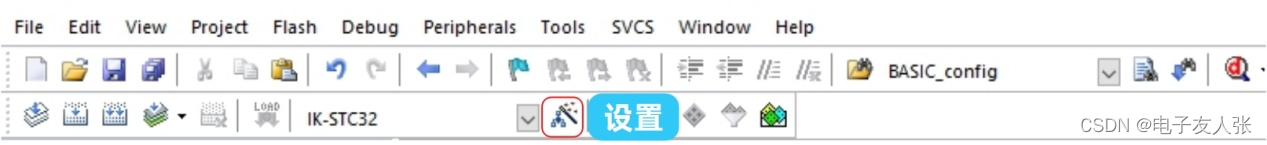

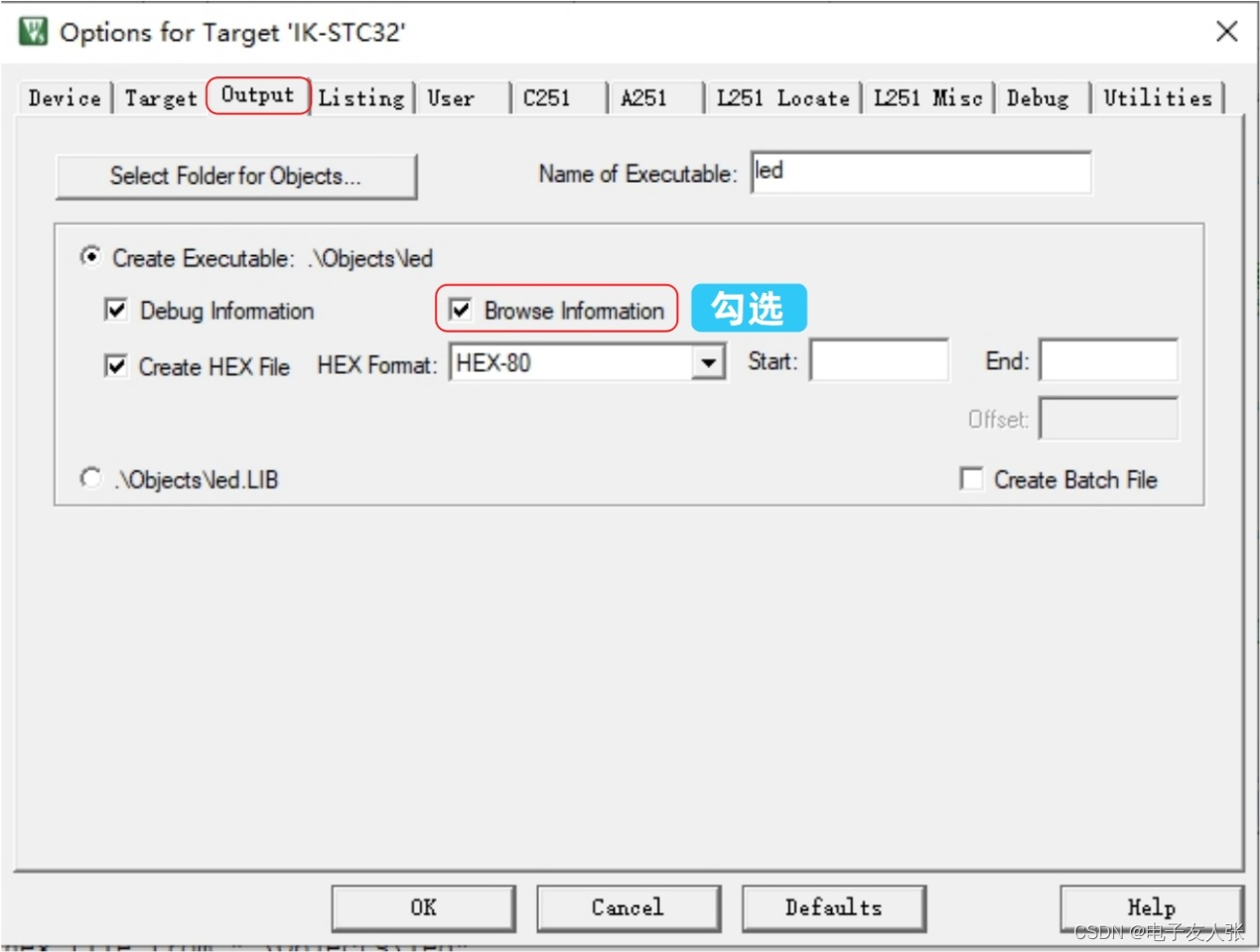

开发和调试程序时，经常需要查看一些变量或函数的定义，这时可以按照下图所示的方法跳转到变量或函数定义的位置，查看变量或函数。

☆说明：必须编译成功后才可以跳转。

在这里插入图片描述

图17：跳转到变量或函数定义位置

4.查找所有包含目标字符的出处

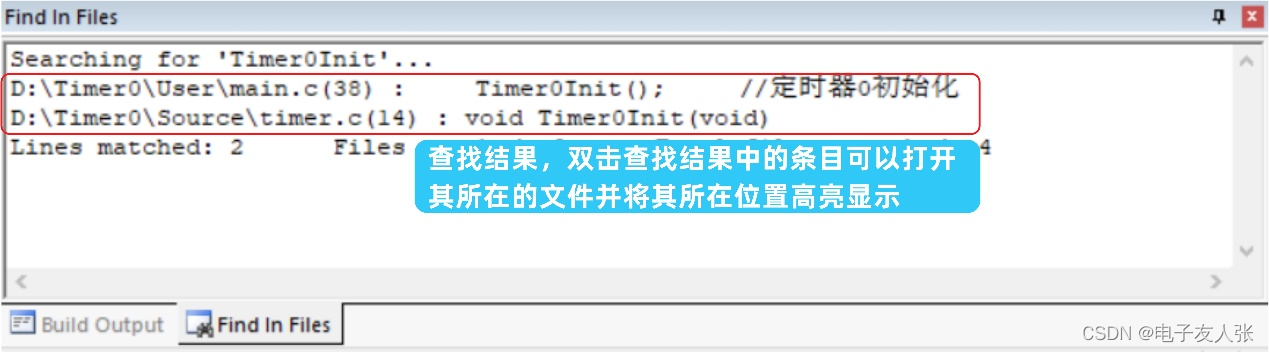

开发和调试程序时，查找功能是必不可少的，keil C251中使用查找功能的步骤如下（以在整个工程中查找为例说明）。

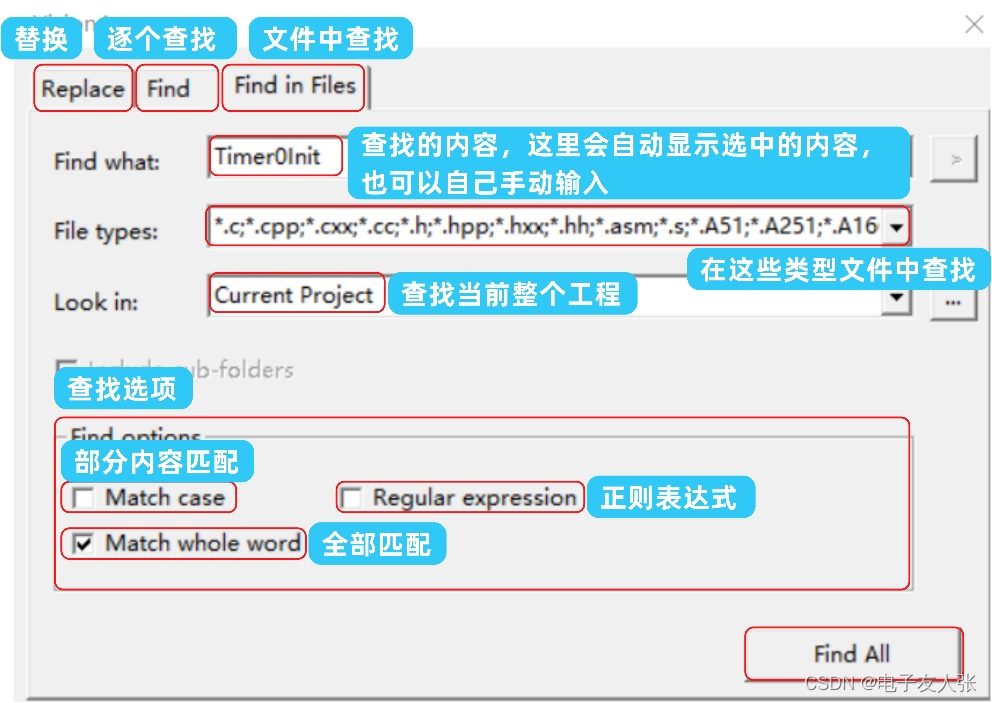

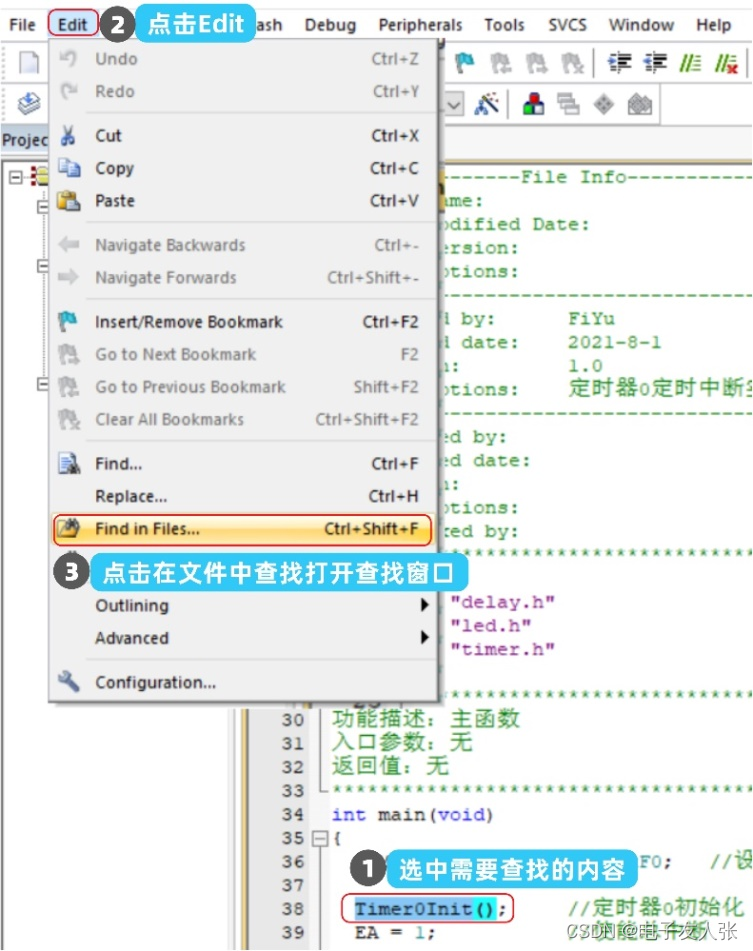

1.选中待查找的内容（也可以打开查找窗口后手动输入查找内容），然后点击菜单栏中的“Edit”，在弹出的下拉菜单中点击“Find in files”打开查找窗口，如下图所示。（也可键盘操作快捷键CTrl+F）
在这里插入图片描述
