Johnny Cache: the End of DRAM Cache Conflicts (in Tiered Main Memory Systems)——论文泛读

OSDI 2023 Paper 论文阅读笔记整理

问题

与当前的软件管理方法相比，分层内存系统（DRAM+PMEM）的硬件管理为许多应用程序提供了更好的性能。硬件管理将快速层视为慢速层的缓存，其优点是可以以缓存行粒度进行缓存，并且数据一被访问就出现在快速内存中。但缓存冲突导致这些硬件方法通常性能较差。

现有方法局限性

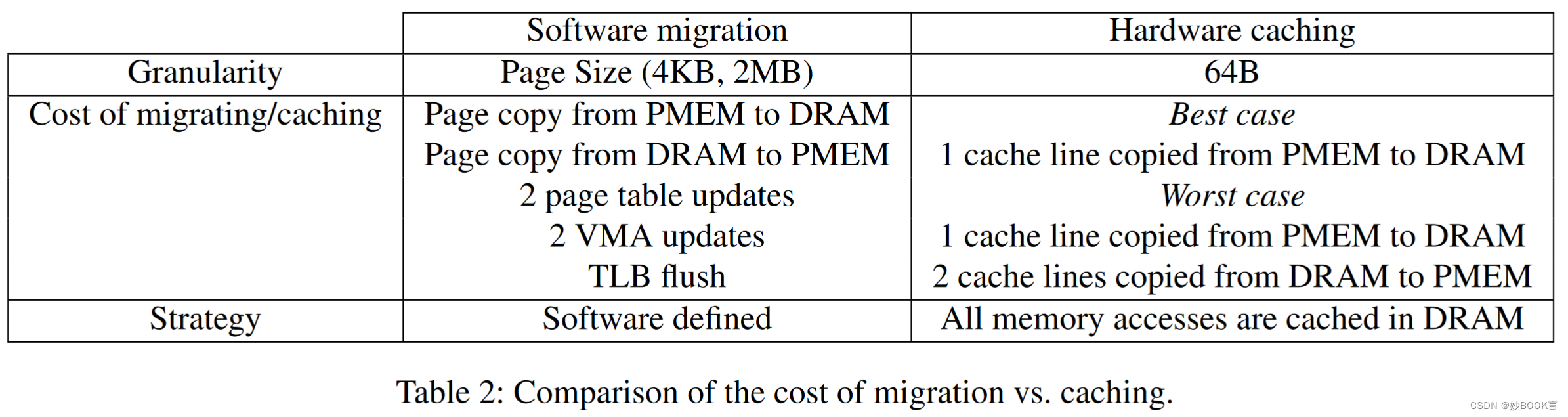

• 基于软件方法：分配完DRAM的空间再分配PMEM，监视内存访问情况进行热数据迁移，用额外的进程将热数据从PMEM迁移到DRAM。总的存储容量为DRAM+PMEM。缺点：导致热数据在系统迁移前一直在PMEM上，有性能分析和数据迁移的额外开销，数据的粒度为页（4KB/2MB）。

• 基于硬件方法：使用PMEM内存模式，把DRAM当作L4 Cache，DRAM作为PMEM的直接映射缓存。总的存储容量为PMEM。优点：数据经过访问就会出现在DRAM上，数据的粒度为缓存行（64B）。缺点：缓存冲突问题，带来脏页写回开销（DRAM和CPU缓存上都存在）。

挑战

缓存冲突源于生日悖论，假设缓存容量是365，23次随机内存访问导致冲突概率超过50%。而Linux页随机分配机制不考虑缓存位置，导致多个PMEM上的页很可能会映射到相同的DRAM缓存位置，从而带来缓存冲突。虽然DRAM的缓存很大，但是很多页倾向于映射到相同位置，系统只用到了一部分DRAM缓存区域。

本文方法

本文提出了低开销冲突避免技术，几乎完全消除了缓存冲突。提出两种技术：

• 静态技术。在页面分配时避免页面之间的冲突。原本缓存是直接映射，一个DRAM位置对应多个RMEM页。修改内核的page_fault和page_umap，在分配新的PMEM物理页时，从DRAM缓存位置出发，分配其下对应的PMEM物理页地址。【先选择未使用的DRAM位置，随后将PMEM页分配到该位置】



• 动态技术。依赖于监视内存访问来区分热页面和冷页面，当同一个缓存中出现两个热页，将其中一个热页重新映射到其他缓存上。



在Johnny Cache（JC）系统中的Intel Optane机器上的Linux内核中实现了这些技术。并使用HPC应用程序、键值存储和数据库，将JC与默认的Linux分层内存管理和HeMem进行比较。实验结果表明，在大多数应用程序中，JC的性能优于Linux和HeMem，在某些情况下高达5倍。得出了一个结论，缓存可以通过在页面分配时最小化冲突来提供接近最优的性能，而无需任何访问监控或动态页面重映射。

实验

实验环境：双节点NUMA机器，每个NUMA节点20个内核，内核为 Intel Xeon Gold 6230、2.10GHz，128GB DRAM，8*128GB的Intel Optane NV DIMM（每个NUMA节点64GB DRAM和512GB PMEM）。

数据集：GUPS、BC[4]、Silo[22] TPC-C、Masstree[16] YCSB

实验对比：DRAM性能、吞吐量、运行时间、尾延迟

实验参数：时间、线程数、热数据数量、数据集

总结

针对DRAM和PMEM的分层内存系统，如何优化内存分配，基于硬件的分配方法，用DRAM作为PMEM的缓存，但缓存冲突率高。本文提出Johnny Cache，低开销冲突避免技术。（1）静态技术，在页面分配时避免页面间冲突。在分配新的PMEM物理页时，从DRAM缓存位置出发，先选择未使用的DRAM位置，随后将PMEM页分配到该位置。（2）动态技术，依赖于监视内存访问来区分冷热页面。当同一个缓存中出现两个热页，将其中一个热页重新映射到其他缓存上。
